Способ реконструкции карьера

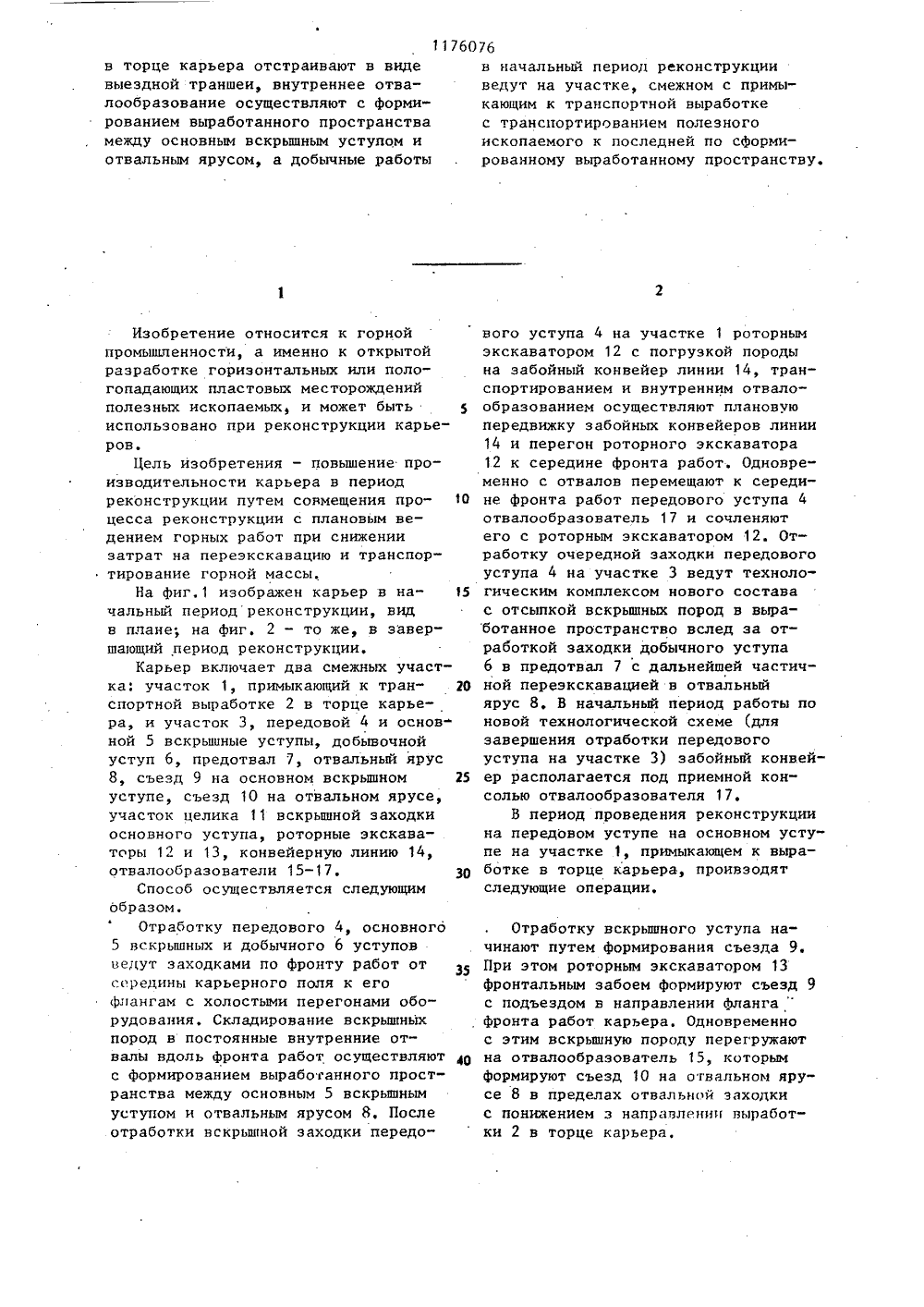

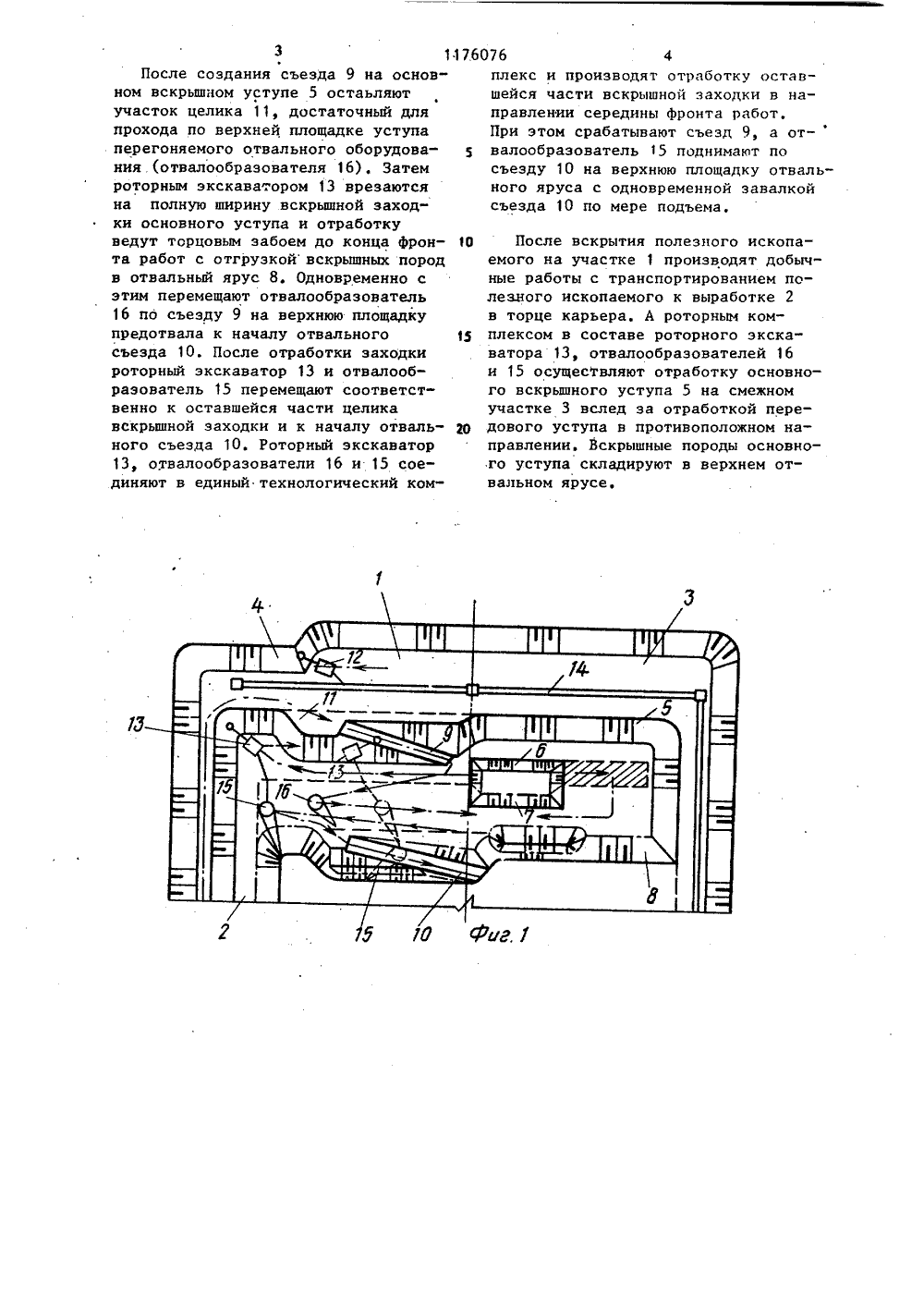

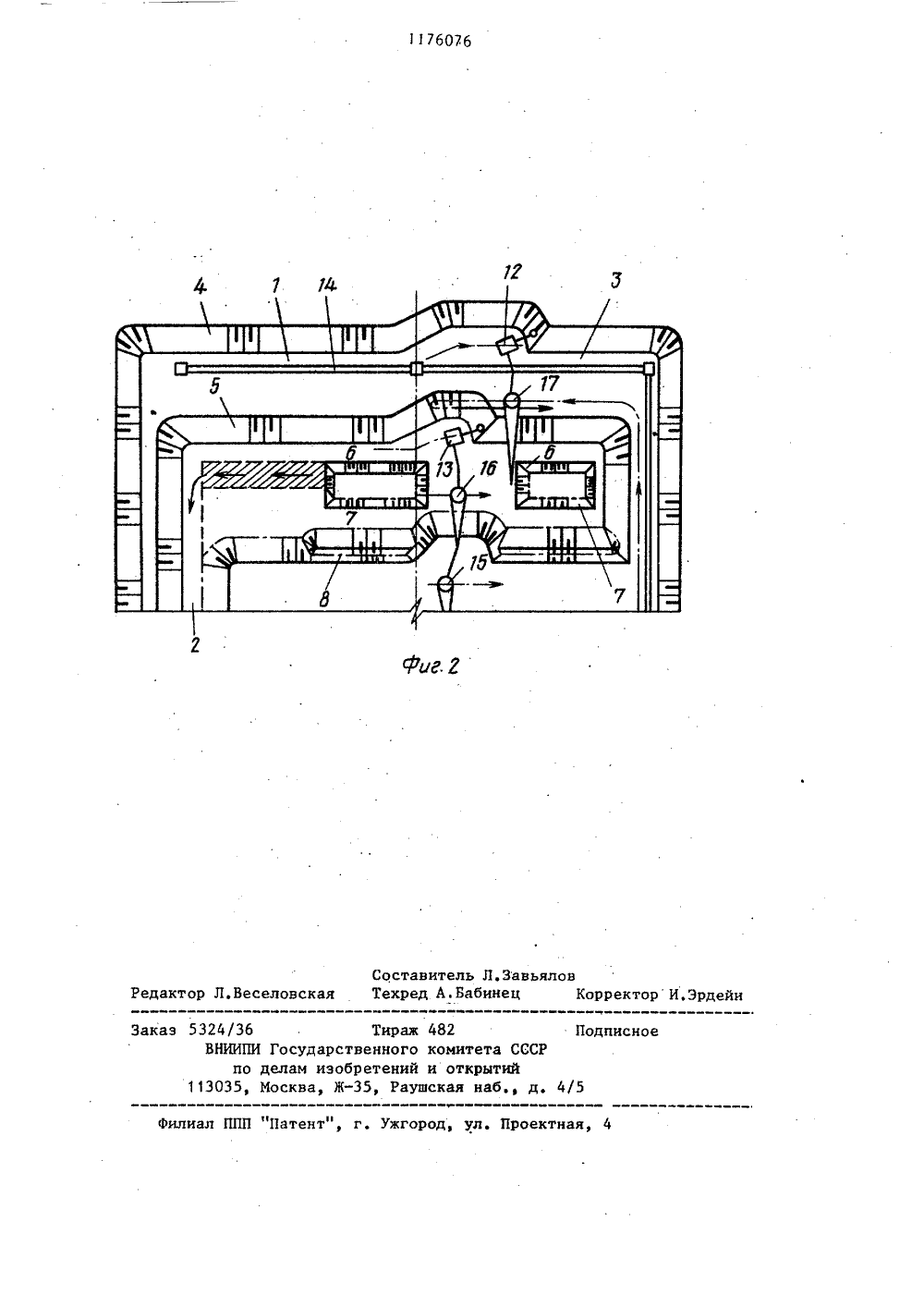

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК рц Е 21 С 41/ ОСУДАРСПО ДЕЛ ОБР ЕТЕНИЯ НЫЙ КОМИТЕТ СССОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ И ВТОРСНОМУ СВИД(71) Днепропетровский ордена Трудового Красного Знамени горный институт им. Артема(56) Авторское свидетельство СССР У 688623, кл. Е 21 С 41/00, 1978.Авторское свидетельство СССР В 1008448, кл. Е 21 С 41/00, 1981.(54)(57) СПОСОБ РЕКОНСТРУКЦИИКАРЬЕРА, включающий разделениекарьерного поля по фронту работна два смежных участка, обработ"ку горной массы технологическим комплексом в составе выемочного, транспортного и отвального оборудованияс его перемещением к функциональнымсоединением, отстройку транспортныхкоммуникаций и транспортной выработки в торце карьера, отстройкусъездов с последующим их срабатыванием и засыпкой, введение вскрышных работ путем отработки передового и основного вскрышных уступовэаходками по фронту работ от середины карьерного поля к егофлангам с внутренним отвалообразованием вскрышных пород ярусамивдоль фронта работ, ведение добычных работ путем отработки добычногоуступа заходками с транспортированием полезного ископаемого на поверхность карьерапо транспортнойвыработке в торце карьера, о т л ич а ю щ и й с я тем, что, с целью 801176076 А повышения производительности карьера в период реконструкции путем совмещения процесса реконструкции сплановым введением горных работ приснижении затрат на переэкскавациюи транспортирование горной массы,в период реконструкции карьера после отработки заходки передовоговскрышного уступа и перемещениятехнологического комплекса функцио,нально соединяют выемочное и отвальное оббрудование и ведут отработкуочередной заходки с отсыпкой вскрыпных пород вслед за отработкой заходки добычного уступа, при этомна участке, примыкающем к транспортной выработке, одновременно формируют съезды на основном вскрышномуступе и отвальном ярусе, затем обрабатывают заходку основного вскрышного уступа и одновременно перемещают по сформированному на отвальном ярусе съезду отвальное оборудование, а после завершения отработки заходки на основном вскрышном уступе его функционально соединяют с выемочным оборудованиемосновного вскрышного уступа и затемотраббтку оставшейся части заходкиосновного вскрышного уступа со срабатыванием съезда на последнем ведут в противоположном направлении,при этом отвальное оборудованиеперемещают по съезду отвальногояруса и одновременно засыпают последний вскрышными породами, затемдобычные работы ведут на участке,примыкающем к транспортной выработке,а вскрышные работы ведут на смежномучастке в противоположном направлении, причем транспортную выработкув торце карьера отстраивают в видевыездной траншеи, внутреннее отвалообразование осуществляют с формированием выработанного пространствамежду основным вскрышным уступом иотвальным ярусом, а добычные работы 117 б 076в начальный период реконструкции ведут на участке, смежном с примыкающим к транспортной выработке с транспортированием полезногоископаемого к последней по сформированному выработанному пространству.Изобретение относится к горнойпромышленности, а именно к открытойразработке горизонтальных или пологопадающих пластовых месторожденийполезных ископаемых, и может бытьиспользовано при реконструкции карьеров.Цель изобретения - повышение производительности карьера в периодреконструкции путем совмещения процесса реконструкции с плановым ведением горных работ при снижениизатрат на переэкскавацию и транспортирование горной массы,На фиг,1 изображен карьер в начальный период реконструкции, видв плане; на фиг. 2 - то же, в завершающий период реконструкции.Карьер включает два смежных участка: участок 1, примыкающий к транспортной выработке 2 в торце карьера и участок 3, передовой 4 и основной 5 вскрышные уступы, добывочнойуступ б, предотвал 7, отвальный ярус8, съезд 9 на основном вскрышном 25уступе, съезд 10 на отвальном ярусе,участок целика 11 вскрышной эаходкиосновного уступа, роторные экскаваторы 12 и 13, конвейерную линию 14,отвалообразователи 15-17. ЗОСпособ осуществляется следующимобразом.Отработку передового 4, основного5 вскрышных и добычного б уступовведут заходками по фронту работ отсередины карьерного поля к егоФлангам с холостыми перегонами оборудования, Складирование вскрышныхпород в постоянные внутренние отвалы вдоль фронта работ осуществляютс формированием выработанного пространства между основным 5 вскрышнымуступом и отвальным ярусом 8. Послеотработки вскрьшной заходки передового уступа 4 на участке 1 роторным экскаватором 12 с погрузкой породы на забойный конвейер линии 14, транспортированием и внутренним отвалообразованием осуществляют плановую передвижку забойных конвейеров линии 14 и перегон роторного экскаватора 12 к середине фронта работ. Одновременно с отвалов перемещают к середине фронта работ передового уступа 4 отвалообразователь 17 и сочленяют его с роторным экскаватором 12. Отработку очередной заходки передового уступа 4 на участке 3 ведут технологическим комплексом нового состава с отсыпкой вскрышных пород в выработанное пространство вслед за отработкой заходки добычного уступа 6 в предотвал 7 с дальнейшей частичной переэкскавацией в отвальный ярус 8. В начальный период работы по новой технологической схеме (для завершения отработки передового уступа на участке 3) забойный конвейер располагается под приемной консолью отвалообразователя 17.В период проведения реконструкции на передовом уступе на основном уступе на участке 1, примыкающем к выработке в торце карьера, проивзодят следующие операции,Отработку вскрышного уступа начинают путем формирования съезда 9. При этом роторным экскаватором 13 фронтальным забоем формируют съезд 9 с подъездом в направлении фланга Фронта работ карьера, Одновременно с этим вскрышную породу перегружают на отвалообразователь 15, которым Формируют съезд 10 на отвальном ярусе 8 в пределах отвальной заходки с понижением з направлении выработки 2 в торце карьера,1 О После вскрытия полезного ископаемого на участке 1 производят добычные работы с транспортированием полезного ископаемого к выработке 2в торце карьера, А роторным комц плексом в составе роторного экскаватора 13, отвалообразователей 16и 15 осущесТвляют отработку основного вскрышного уступа 5 на смежномучастке 3 вслед за отработкой перео дового уступа в противоположном направлении. Вскрышные породы основно.го уступа складируют в верхнем отвальном ярусе. 3 11После создания съезда 9 на основном вскрышном уступе 5 остаьляют участок целика 11, достаточный для прохода по верхней площадке уступа перегоняемого отвального оборудования (отвалообразователя 16), Затем роторным экскаватором 13 врезаются на полную ширину вскрышной заходки основного уступа и отработку ведут торцовым забоем до конца фронта работ с отгрузкой вскрышных пород в отвальный ярус 8. Одновременно с этим перемещают отвалообразователь 16 по съезду 9 на верхнюю площадку предотвала к началу отвального съезда 10. После отработки заходки роторный экскаватор 13 и отвалообраэователь 15 перемещают соответственно к оставшейся части целика вскрышной эаходки и к началу отвального съезда 10, Роторный экскаватор 13, отвалообразователи 16 и 15 соединяют в единый технологический ком 7.6076 4плекс и производят отработку оставшейся части вскрышной заходки в направлении середины фронта работ, При этом срабатывают съезд 9, а отвалообразователь 15 поднимают по съезду 10 на верхнюю площадку отвального яруса с одновременной завалкой съезда 10 по мере подъема.1176076 Составитель Л.Завьяледактор Л.Веселовская Техред А.Бабинец орректор И,Эрде Тираженног дпис етении5, Раув Патент",филиал жгород, ул. Проектн Заказ 5324/36 ВНИИПИ Государст по делам изоб 113035 у Москвар Ж 82омитетаоткрыткая наб
