Генератор прямоугольных импульсов

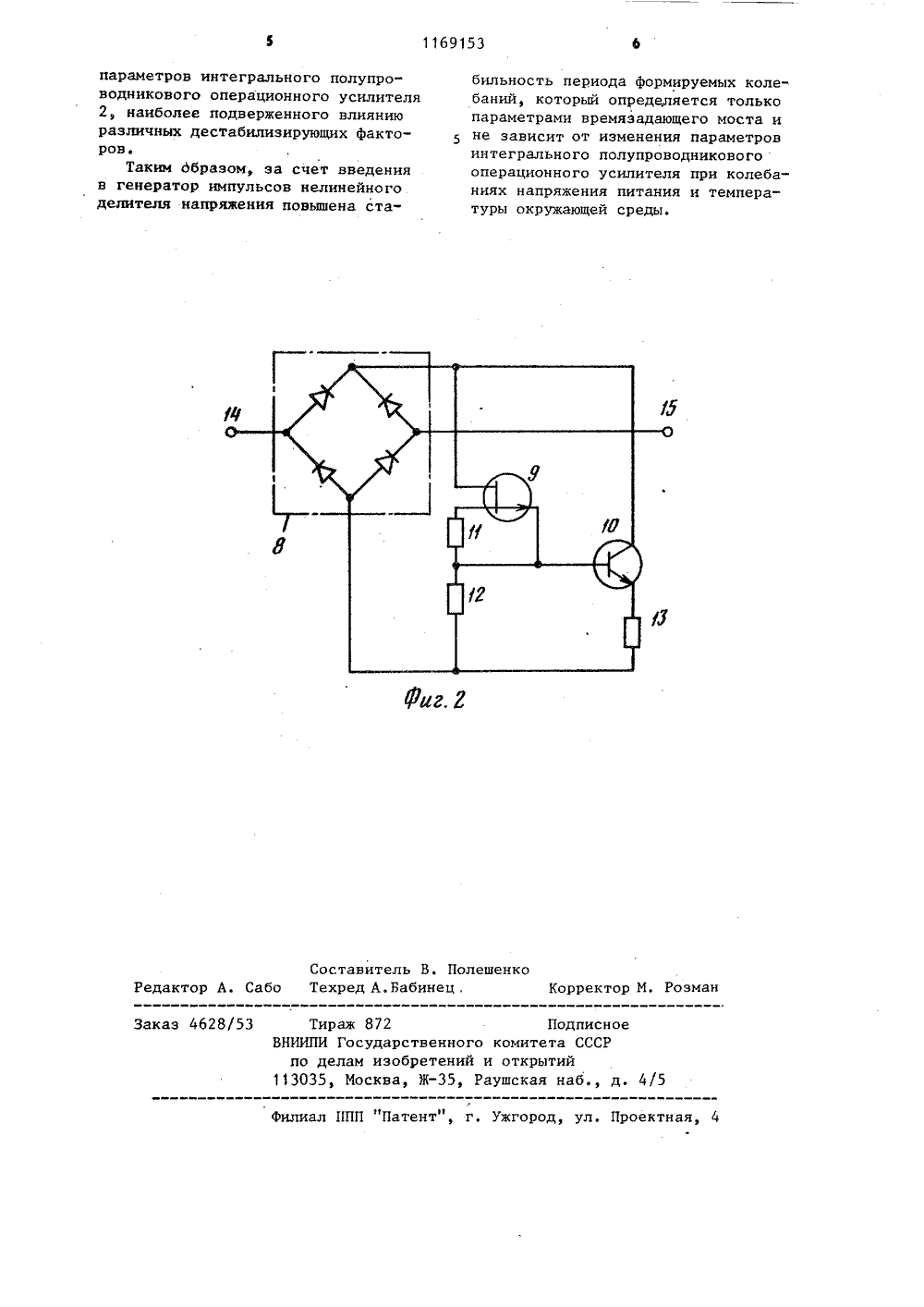

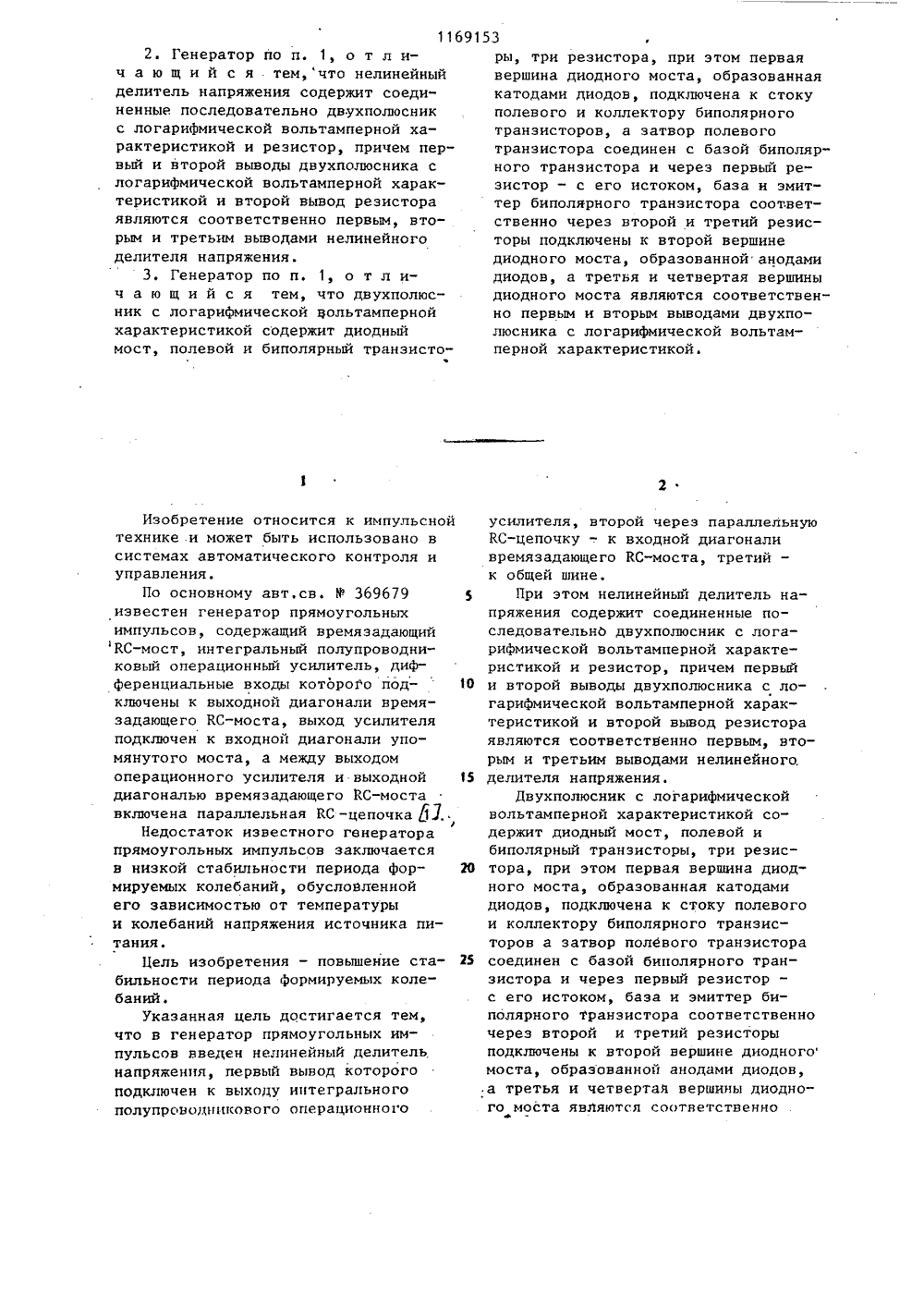

(51) 4 Т С РйИЙ НИЯ ВТОРСНОМУ СВ СТВУ ЯМОУГОЛЬНЫХ 69679, о тчто, с ости периода НЕРАТОР Пвт.св. Кдйся те 3696793634926 16.08.8 23.07.8 24 Бюл. Р 27каков, И.Ю. Траль,о и А.С. Боуш43(088,8)ское свидетельствоН 03 К 4/00, 1971 стабильбаний,елитель в него ввенапряжения одключен к лупроводник А.И. Ще Никулен 621.374 1. Авто 679, кл оторог льного ного у ьную К илителя, вт-цепочку -мязадающег общей шине в ОСУДАРСТ 8 ЕННЫЙ КОМИ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ ОПИСАНИЕ ИЗОБР(54) (57) 1. ГЕИМПУЛЬСОВ по а л и ч а ю щ и целью повышени формируемых ко ден нелинейныи первый вывод к выходу интегра вого операцион черезпараллел входной диагон КС-моста, тре116912. Генератор по п. 1, о т л ич а ю щ и й с я тем,что нелинейный делитель напряжения содержит соединенные последовательно двухполюсник с логарифмической вольтамперной характеристикой и резистор, причем первый и второй выводы двухполюсника с логарифмической вольтамперной характеристикой и второй вывод резистора являются соответственно первым, вторым и третьим выводами нелинейного делителя напряжения.3. Генератор по п. 1, о т л ич а ю щ и й с я тем, что двухполюсник с логарифмической вольтамперной характеристикой содержит диодный мост, полевой и биполярный транзисто% ры, три резистора, при этом перваявершина диодного моста, образованнаякатодами диодов, подключена к стокуполевого и коллектору биполярноготранзисторов, а затвор полевоготранзистора соединен с базой биполярного транзистора и через первый резистор - с его истоком, база н эмиттер биполярного транзистора соответственно через второй и третий резисторы подключены к второй вершинедиодного моста, образованной анодамидиодов, а третья и четвертая вершиныдиодного моста являются соответственно первым и вторым выводами двухполюсника с логарифмической вольтамперной характеристикой.Изобретение относится к импульснойтехнике .и может быть использовано в системах автоматического контроля иуправления.По основному авт,св. Ф 369679известен генератор прямоугольныхимпульсов, содержащий времязадающий КС-мост, интегральный полупроводниковый операционный усилитель, дифференциальные входы которого подключены к выходной диагонали времязадающего КС-моста, выход усилителяподключен к входной диагонали упомянутого моста, а между выходомоперационного усилителя и выходнойдиагональю времязадающего КС-моставключена параллельная КС -цепочка 5 ХНедостаток известного генераторапрямоугольных импульсов заключаетсяв низкой стабильности периода формируемых колебаний, обусловленнойего зависимостью от температурыи колебаний напряжения источника питания.Цель изобретения - повышение стабильности периода формируемых колебаний.Указанная цель достигается тем, что в генератор прямоугольных импульсов введен нелинейный делитель напряжения, первый вывод которого подключен к выходу интегрального полупрсводникового операционного 5 1 О 15 20 25 усилителя, второй через параллельнуюКС-цепочку в . к входной диагоналивремязадающего КС-моста, третий -к общей шине.При этом нелинейный делитель напряжения содержит соединенные последовательнО двухполюсник с логарифмической вольтамперной характеристикой и резистор, причем первыйи второй выводы двухполюсника с логарифмической вольтамперной характеристикой и второй вывод резистораявляются соответственно первым, вторым и третьим выводами нелинейного,делителя напряжения,Двухполюсник с логарифмическойвольтамперной характеристикой содержит диодный мост, полевой ибиполярный транзисторы, три резистора, при этом первая вершина диодного моста, образованная катодамидиодов, подключена к стоку полевогои коллектору биполярного транзисторов а затвор полевого транзисторасоединен с базой биполярного транзистора и через первый резистор -с его истоком, база и эмиттер биполярного транзистора соответственночерез второй и третий резисторыподключены к второй вершине диодногомоста, образованной анодами диодов,,а третья и четвертая вершины диодного моста явпяются соответственноФ169153 1=0 первым и вторым выводами двухполюсника с логарифмической вольтампер- . ной характеристикой.На фиг. 1 представлена Функциональная схема устройства; на Фиг.2 - принципиальная схема двухполюсника с логарифмической вольтамперной характеристикой.Генератор прямоугольных импульсов содержит времязадающий КС-мост 10 1, образованный резисторами и конденсатором, к выходной диагонали времязадающего КС-моста 1 подключены дифференциальные входы интегрального полупроводникового операционного уси лителя 2, а к входной диагонали через параллельную РС-цепочку 3, образованную конденсатором и резистором, подключен к второму выводу нелинейный делитель 4 напряжения, образованный 20 соединенными последовательно двухполюсником 5 с логарифмической вольтамперной характеристикой и резистором 6, причем первый и второй выводы двухполюсника 5 с логарифмической 25 вольтамперной характеристикой и второй вывод резистора 6 являются соответственно первым, вторым и третьим выводами нелинейного делителя 4 напряжения, первый вывод которого соединен с выходом интегрального полупроводникового операционного усилителя 2 и выходной шиной 7, а третий вывод соединен с общей шиной, при этом двухполюсник 5 с логарифмической вольтамперной характеристикой содержит диодный мост 8, полевой и биполярный транзисторы 9 и 10, резисторы 11-13, при этом первая вершина диодного моста 8, образованная като дами диодов, подключена к стоку полевого транзистора 9 и коллектору биполярного транзистора 10, затвор полевого транзистора 9 соединен с базой биполярного транзистора 10 и 45 через первый резистор 11 - с его истоком, база биполярного транзистора 10 соответственно через второй и третий резисторы 12 и 13 подключена к второй вершине диодного моста 8, образованной анодами диодов, а третья и четвертая вершины диодного моста 8 являются соответственно первым и вторым выводами 14 и 15 двухполюсника 5 с логарифмической вольтамперной характеристикой. Генератор прямоугольных импульсоработает следующим образом. 4При подключении источников питания на выходе .интегрального полупроводникового операционного усилителя 2 скачком устанавливается максимальное положительное напряжение, которое через нелинейный делитель 4 напряжения и ЕС-цепочку 3 прикладывается к входной диагонали времязадающего КС-моста 1, при этом на плече моста 1, образованном двумя резисторами, напряжение устанавливается мгновенно, а на плече, образованном резистором и конденсатором, возрастает постепенно и через время С, определяемое постоянной времени резистора и конденсатора, достигает порога переключения усилителя 2, последний переключается в противоположное состояние, и напряжение на его выходе скачком принимает максимальное отри,цательное напряжение, которое таким же путем прикладывается к входной диагонали времязадающего КС-моста 1. Интегральный полупроводниковый операционный усилитель 2 через время С снова переключается в первонагчальное состояние, и в дальнейшем описанный процесс повторяется.Для установившихся колебаний- т.е. генератор формирует импульсы, длительность которых равна половине периода, логарифмическая вольтамперная характеристика двухполюсника имеет вид А - (1В 1 п ---- + Б при 0(1 с А А 0 Аи- Б А( 1 с 0А оЭ где У - падение напряжения на двух полюснике 5;1 - ток черездвухполюсник 5;А - номинальный рабочий ток времязадающего ЕС-моста 1; В,Б - постоянные значения напряжений, зависящие от параметров полевого транзистора 9.При этом на втором выводе нелинейного делителя 4 напряжения создаются импульсы напряжения равных вольтсекундных площадей, вследствие чего скважность и делительность Формируемых импульсов постоянны, зависят только от параметров времязадающего ВС-моста 1 и нелинейного делителя 4 напряжения и не зависят от1169153 Составитель В. ПолешенкоСабо Техред А.Бабинец,рректор М. Розм едакт Тираж 872НИИПИ Государств по делам изобре 13035, Москва, Ж Заказ 4628/53 Подписнотета СССРрытийая наб.,ного ком ний и от 5, Раушс д, 4 Фил ППП "Патент 1, г. Ужгород, ул. Проектная,параметров интегрального полупроводникового операционного усилителя 2, наиболее подверженного влиянию различных дестабилизирующих факторов.Таким образом, за счет введения в генератор импульсов нелинейного делителя напряжения повышена стабильность периода формируемых колебаний, который определяется толькопараметрами времязадающего моста ине зависит от изменения параметровинтегрального полупроводниковогооперационного усилителя при колебаниях напряжения питания и температуры окружающей среды.
