Управляющее устройство для регулятора давления

Номер патента: 1145324

Авторы: Линев, Рогожинский, Триадский

ZIP архив

Текст

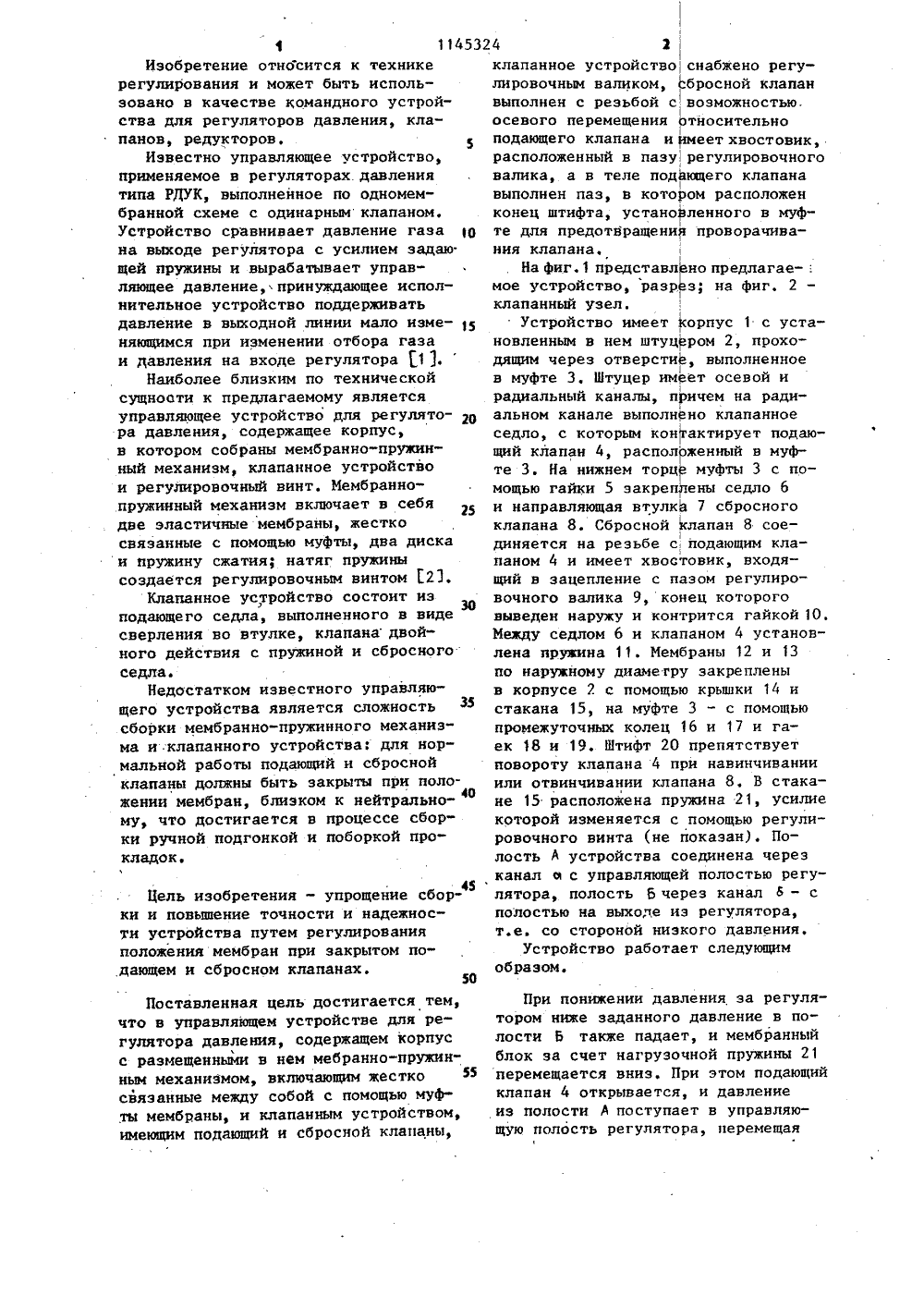

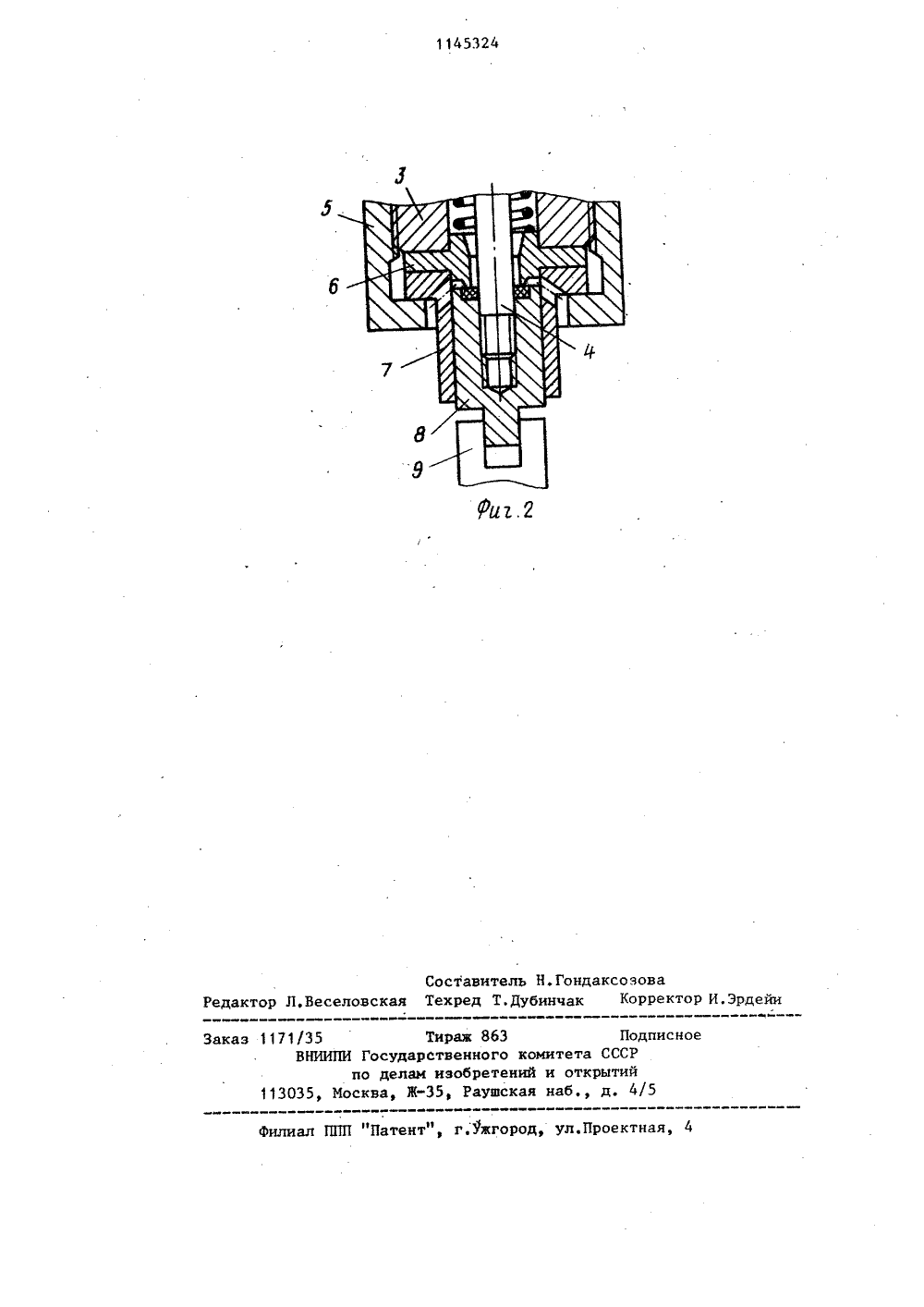

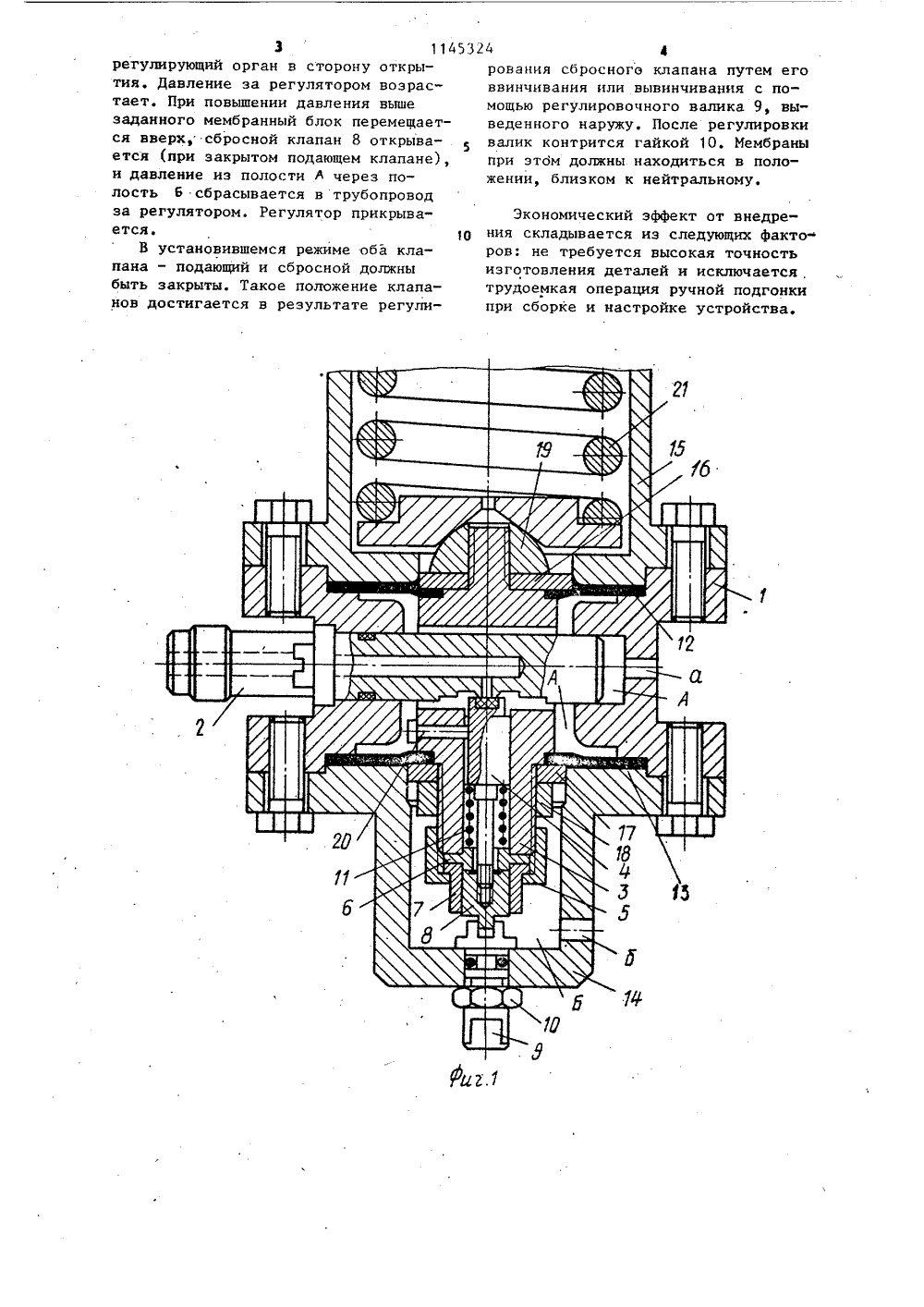

ОПИСАНИЕ ИЗОБРЕТ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 21 и др.за. "Недр ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Саратовский филиал Специальногоконструкторского бюро Всесоюзногонаучно-производственного объединения(54)(57) УПРАВЛЯЮЩЕЕ УСТРОЙСТВО ДЛЯРЕГУЛЯТОРА ДАВЛЕНИЯ, содержащее корпус с размещенными в нем мембранно-пружинным механизмом, включающим в себя жестко связанные между собойс помощью муфты мембраны, и клапанным устройством, имеющим подающийи сбросной клапаны, о т л и ч а ющ е е с я тем, что, с целью упрощения сборки и повышения точностии надежности устройства. путем регулирования положения мембран при закрытых подающем и сбросном клапанах,клапанное устройство снабжено регулировочным валиком, сбросной клапанвыполнен.с резьбой с возможностьюосевого перемещения относительно подающего клапана и имеет хвоставик,расположенный в пазу регулировочноговалика, а в теле подающего клапанавыполнен паз, в котором расположенконец штифта, установленного в муфте для предотвращения проворачиванияклапана, 1 11453Изобретение относится к техникерегулирования и может быть использовано в качестве командного устройства для регуляторов давления, клапанов, редукторов. 5Известно управляющее устройство,применяемое в регуляторах. давлениятипа РДУК, выполненное по одномембранной схеме с одинарным клапаном.Устройство сравнивает давление газа 1 рна выходе регулятора с усилием задаю.щей пружины и вырабатывает управляющее давление, принуждающее исполнительное устройство поддерживатьдавление в выходной линии мало изменяющимся при изменении отбора газаи давления на входе регулятора 11 1.Наиболее близким по техническойсущноати к предлагаемому являетсяуправляющее устройство для регулятора давления, содержащее корпус,в котором собраны мембранно-пружинный механизм, клапанное устройствои регулировочный винт. Иембраннопружинный механизм включает в себядве эластичные мембраны, жесткосвязанные с помощью муфты, два дискаи пружину сжатия; натяг пружинысоздается регулировочным винтом 23.Клаванное устройство состоит иэподающего седла, выполненного в видесверления во втулке, клапана двойного действия с пружиной и сбросногоседла.Недостатком известного управляющего устройства является сложностьсборки мембранно-пружинного механизма и .клапанного устройства для нормальной работы подающий и сброснойклапаны должны быть закрыты при положении мембран, близком к нейтрально 40му, что достигается в процессе сборки ручной подгонкой и поборкой прокладок. 45Цель изобретения - упрощение сборки и повышение точности и надежности устройства путем регулирования положения мембран при закрытом подающем и сбросном клапанах,50Поставленная цель достигается тем, что в управляющем устройстве для регулятора давления, содержащем корпус с размещенными в нем мебранно-пружинным механизмом, включающим жестко связанные между собой с помощью муфты мембраны, и клапанным устройством, имеющим подающий и сбросной клапаны,24 3клапанное устройство;снабжено регулировочным валиком, сбросной клапанвыполнен с резьбой с возможностью.осевого перемещения Относительноподающего клапана и имеет хвостовик,расположенный в пазу регулировочноговалика, а в теле подающего клапанавыполнен паз, в котором расположенконец штифта, устаноВленного в муфте для предотвращения проворачивания клапана,На фиг, 1 представлено предлагае-:мое устройство, разрез; на фиг. 2 -клапанный узел.Устройство имеет корпус 1 с установленным в нем штуцром 2, проходящим через отверстие, выполненноев муфте 3. Штуцер имеет осевой ирадиальный каналы, причем на радиальном канале выполнено клапанноеседло, с которым контактирует подающий клапан 4, расположенный в муфте 3. На нижнем торце муфты 3 с помощью гайки 5 закреплены седло би направляющая втулка 7 сбросногоклапана 8. Сбросной клапан 8 соединяется на резьбе с подающим клапаном 4 и имеет хвостовик, входящий в зацепление с пазом регулировочного валика 9, конец котороговыведен наружу и контрится гайкой 10.Иежду седлом 6 и клапаном 4 установлена пружина 11. Мембраны 12 и 13по наружному диаметру закреплены в корпусе 2 с помощью крышки 14 и стакана 15, на муфте 3 - с помощью промежуточных колец 16 и 17 и гаек 18 и 19, Штифт 20 препятствует повороту клапана 4 при навинчивании или отвинчивании клапана 8, В стакане 15 расположена пружина 21, усилие которой изменяется с помощью регулировочного винта (не показан). Полость А устройства соединена черезканал е с управляющей полостью регулятора, полость Б через канал 6 - сполостью на выходе из регулятора,т.е. со стороной низкого давления.Устройство работает следующимобразом. При понижении давления за регулятором ниже заданного давление в полости Б также падает, и мембранный блок за счет нагрузочной пружины 21 перемещается вниз. При этом подающий клапан 4 открывается, и давление из полости А поступает в управляющую полость регулятора, перемещая3 114532 регулирующий орган в сторону открытия. Давление за регулятором возрастает. При повышении давления выше заданного мембранный блок перемещается вверх, сбросной клапан 8 открывается (при закрытом подающем клапане), и давление иэ полости М через полость б сбрасывается в трубопровод за регулятором. Регулятор прикрывается. 10В установившемся режиме оба клапана - подающий и сбросной должны быть закрыты. Такое положение клапанов достигается в результате регули 4 4рования сбросного клапана путем еговвинчивания или вывинчивания с помощью регулировочного валика 9, выведенного наружу, После регулировкивалик контрится гайкой 10, Мембраныпри этом должны находиться в положении, близком к нейтральному. Экономический эффект от внедрения складывается иэ следующих факто- ров: не требуется высокая точность изготовления деталей и исключается, трудоемкая операция ручной подгонки при сборке и настройке устройства.ак тор И.Эрдеии ираж 863 Подписно твенного комитета СССР изобретений и открытий 5, Раушская наб., д, 4/5 Патент",Филиал Заказ 1171/35 ВНИИПИ Государ по делам 113035, Москва, Ж ужгород, ул.Проектная, 4
