Устройство для записи аналоговых сигналов в цифровом виде

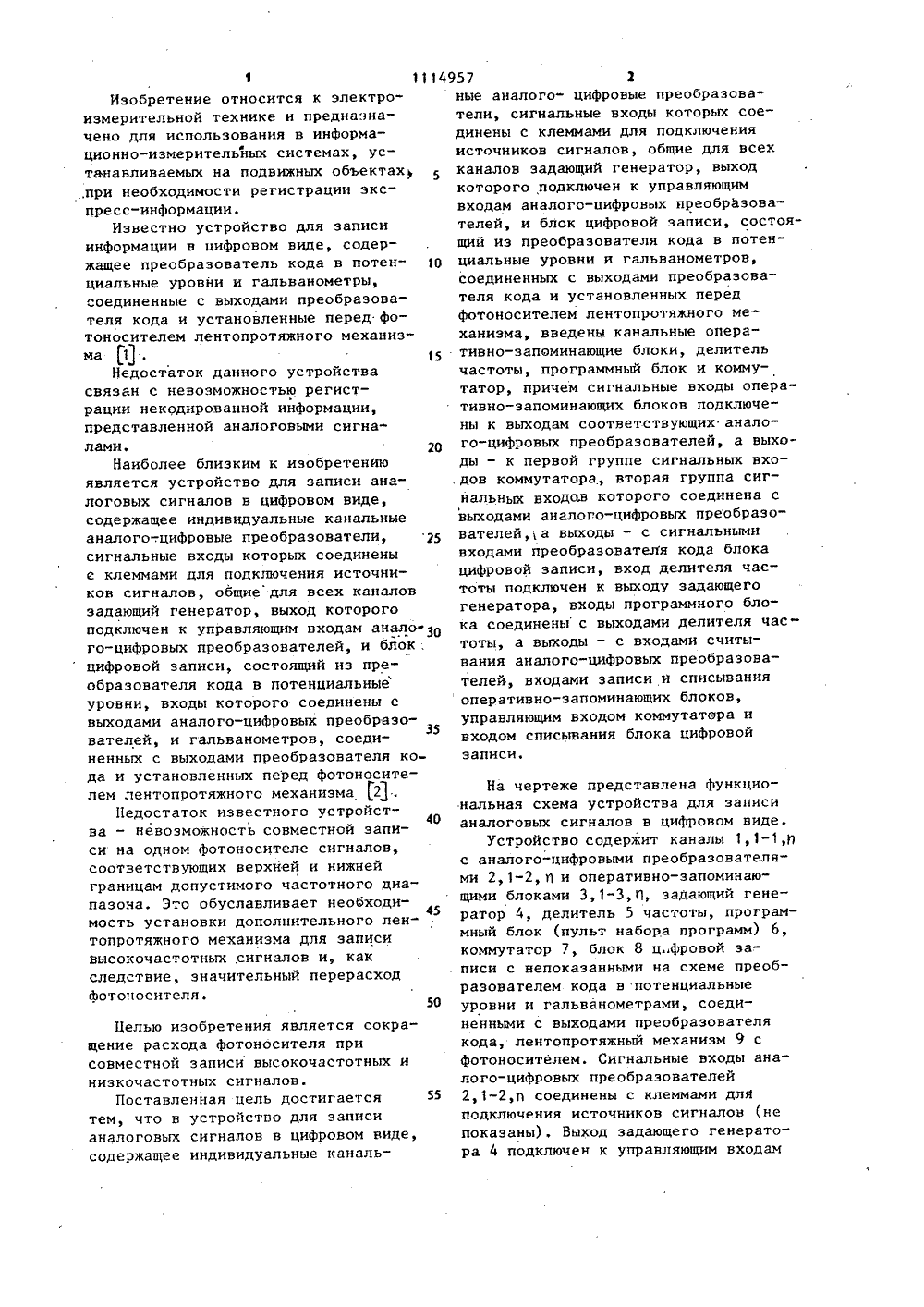

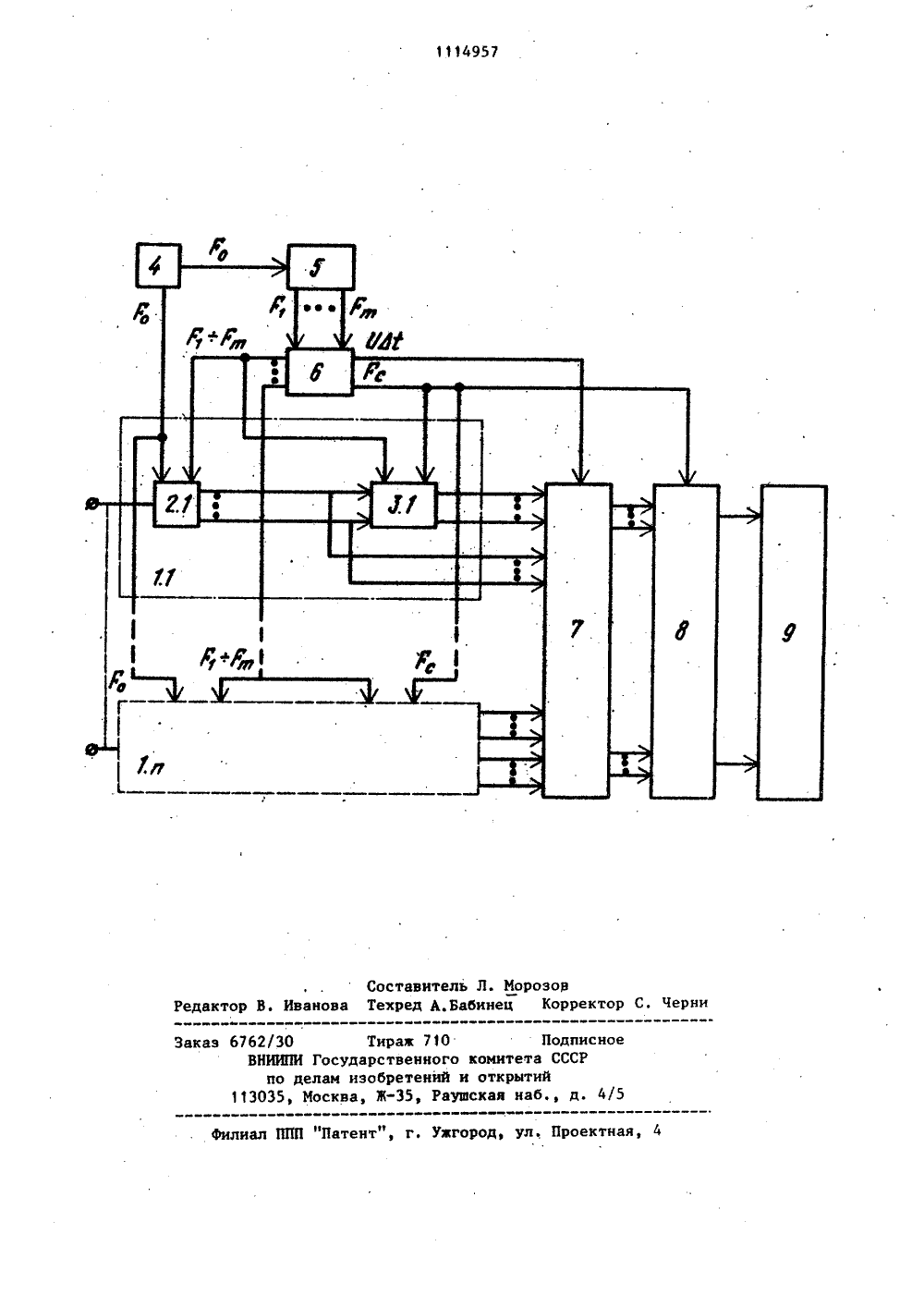

(19) (1 ИЗ(511 С 0 й 13/14 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фафЮФщ. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) 1Авторское свидетельство СССРУ 700841, кл. С 01 К 13/14, 1979.2. Авторское свидетельство СССРВ 494956, кл. С 01 К 13/14, 1972,(54)(57) УСТРОЙСТВО ДЛЯ ЗАПИСИ АНАЛОГОВЫХ СИГНАЛОВ В ЦИФРОВОМ ВИДЕ,содержащее индивидуальные канальные аналого-цифровые преобразователисигнальные входы которых соединеныс клеммами для подключения источников сигналов, общие для всех каналов задающий генератор, выход. которого подключен к управляющим входаманалого-цифровых преобразователей,и блок цифровой записи, состоящийиз преобразователя кода в потенциальные уровни и гальванометров,соединенных с выходами преобразователя кода и установленных перед фотоносителем лентопротяжного механизма, о т л и ч а ю щ е е с я тем,что, с целью сокращения расходафотоносителя при совместной записивысокочастотных и низкочастотных сигналов, в него введены канальные оперативно-запоминающие блоки, делитель частоты, программный блок и коммутатор, причем сигнальные входы оперативно-запоминающих блоков подключены к выходам соответствующих аналого-цифровых преобразоФ вателей, а выходы - к первой груп- Е пе сигнальных входов коммутатора, вторая группа сигнальных входов которого соединена с выходами аналого-цифровых преобразователей, а выходы - с сигнальными входами преоб-(С разователя кода блоха цифровой записи, вход делителя частоты подключен к выходу задающего генератора, входы программного блока соединены с выходами делителя частоты, а выходы - с входами считывания аналого-цифровых преобразователей, входами записи и списывания оперативно-запоминающих блоков, управляющим входом коммутатора и входом списывания блока цифровой записи.25 Целью изобретения является сокращение расхода фотоносителя при совместной записи высокочастотных и низкочастотных сигналов.Поставленная цель достигается 55тем, что в устройство для записианалоговых сигналов в цифровом виде,содержащее индивидуальные канальИзобретение относится к электро- измерительной технике и предназначено для использования в информационно-измерительных системах, устанавливаемых на подвижных объектах ,при необходимости регистрации экспресс-информации.Известно устройство для записи информации в цифровом виде, содержащее преобразователь кода в потен О циальные уровни и гальванометры, соединенные с выходами преобразователя кода и установленные перед фотоносителем лентопротяжного механизма И15Недостаток данного устройства связан с невозможностью регистрации некодированной информации, представленной аналоговыми сигналами. 20Наиболее близким к изобретению является устройство для записи аналоговых сигналов в цифровом виде, содержащее индивидуальные канальные аналого-.цифровые преобразователи, сигнальные входы которых соединены с клеммами для подключения источников сигналов, общие для всех каналов задающий генератор, выход которого подключен к управляющим входам анало-З 0 го-цифровых преобразователей, и блок: цифровой записи, состоящий из преобразователя кода в потенциальные уровни, входы которого соединены с выходами аналого-цифровых преобразо 35 вателей, и гальванометров, соединенных с выходами преобразователя кода и установленных перед фотоносителем лентопротяжного механизма 2 .Недостаток известного устройства - невозможность совместной записи на одном фотоносителе сигналов, соответствующих верхней и нижней границам допустимого частотного диапазона. Это обуславливает необходи 45 мость установки дополнительного лентопротяжного механизма для записи высокочастотных, сигналов и, как следствие, значительный перерасход фотоносителя.50 ные аналого- цифровые преобразователи, сигнальные входы которых соединены с клеммами для подключенияисточников сигналов, общие для всехканалов задающий генератор, выходкоторого подключен к управляющимвходам аналого-цифровых преобразователей, и блок цифровой записи, состоящий из преобразователя кода в потенциальные уровни и гальванометров,соединенных с выходами преобразователя кода и установленных передфотоносителем лентопротяжного механизма, введены канальные оперативно-запоминающие блоки, делительчастоты, программный блок и коммутатор, причем сигнальные входы оперативно-запоминающих блоков подключены к выходам соответствующих аналого-цифровых преобразователей, а выходы - к первой группе сигнальных входов коммутатора, вторая группа сигнальных входов которого соединена свыходами аналого-цифровых преобразователейа выходы - с сигнальнымивходами преобразователя кода блокацифровой записи, вход делителя частоты подключен к выходу задающегогенератора, входы программного блока соединены с выходами делителя частоты, а выходы - с входами считывания аналого-цифровых преобразователей, входами записи и списыванияоперативно-запоминающих блоков,управляющим входом коммутатора ивходом списывания блока цифровойзаписи. На чертеже представлена функциональная схема устройства для записи аналоговых сигналов в цифровом виде.Устройство содержит каналы 1,1-1,11 с аналого-цифровыми преобразователями 2,1-2,11 и оперативно-запоминающими блоками 3, 1-3, О, задающий генератор 4, делитель 5 частоты, программный блок (пульт набора программ) 6,коммутатор 7, блок 8 ц, фровой записи с непоказанными на схеме преобразователем кода в потенциальныеуровни и гальванометрами, соединенными с выходами преобразователя кода, лентопротяжный механизм 9 сфотоносителем. Сигнальные входы аналого-циФровых преобразователей 2,1-2,п соединены с клеммами для подключения источников сигналов (не показаны). Выход задающего генератора 4 подключен к управляющим входам3 1 аналого-цифровых преобразователей 2, 1 - 2 , Н и входу делителя 5 частоты, Сигнальные входы оперативно-запоминающих блоков 3, 1-3, Ь подключены к выходам соответствующих аналого-цифровых преобразователей из совокупности 2,1 в2,11, а выходы - к первой группе сигнальных входов коммутатора 7. Вторая группа сигналь ных входов коммутатора 7 соединена с выходами аналого-цифровых преобразователей 2,1-2 И, а выходы - с сигнальными входами преобразователя кода блока 8 цифровой записи, гальванометры которого установлены перед фотоносителем лентопротяжного механизма 9. Входы программного блока 6 соединены с выходами делителя 5 частоты, а выходы - с входами считывани аналого-циФровых преобразователейг 2,1-28, входами записи и списывания оперативно-запоминающих блоков 3,1- За, управляющим входом коммутатора 7 и входом списывания блока 8 цифровой записи.Устройство работает следующим образом.Сигналы опорной частоты ос выхода задающего генератора 4 поаются на управляющие входы аналого,цифровых преобразователей 2, 1-2 д и вход делителя 5 частоты, формирующего сетку частот Г 1 - Г Последняя подается на входы программного блока 6, где с помощью переключателей для каналов 1,1-1, н выставляют- сЯ частоты Г - Гп 1 считываниЯ инфоР 1яации с аналого-цифровых преобразователей 2,1-2, И, частоты Г - Рщ записи информации в оперативно-запоминающие блоки 3,1-3,й, интервал Д выборки высокочастотной информации, частота Г списывания информации с оперативно-запоминающих блоков 3,1- 3, 11 и блока 8 цифровой записи.При записи информации, соответствующей нижней области частотного диапазона устройства, аналоговые.сигналы после преобразования аналого цифровыми преобразователями 2, 1-2 О 114957 4в двоичный код с выставленными в -.программном блоке 6 частотами Г - Г 1считывания подаются на сигнальныевходы коммутатора 7, а с его выхо 5дов - на сигнальные входы блока 8цифровой записи. В блоке 8 входнойкод с помощью преобразователя кодапреобразуется в потенциальные уровни, которые подводятся к гальванометрам в последовательности, обеспечивающей цифровую запись на,фотоносителе лентопротяжного механиз -ма 9.При записи информации, соответствующей верхней области частотногодиапазона устройства, совместно сосновным регистрируемым низкочастотным массивом информации в проя граммном блоке 6 для требуемого канала записи выставляется частота считывания информации с соответствующего аналого-цифрового преобразователя и записи ее в оперативно-запоминающий блок данного канала, а такжеинтервал выборки высокочастотнойинформации с выдачей на коммутатор 7 сигнала 3 ь 1 для поДготовки егок приему информации с выхода оперативно"запоминающего блока. Поокончании заданного интервалавыборки этот .оперативно-.запоминающий блок переводится в реющ согласования информации с частотой, соответствующей частоте считыванияосновного низкочастотного массива информации. По окончании списывания информации с оперативно-запоминающего блока коммутатор 7 переводится в режим приема информациинепосредственно с аналого-цифрового 40преобразователя канала.Таким образом, предложенное устройство характеризуется сокращеннымрасходом фотоносителя в случае совместной записи высокочастотных инизкочастотных сигналов. Применениеизобретения в составе информационно.,измерительной системы позволяет уменьшить количество используемых светолучевых осициллографов.1114957Составитель Л. МорозовРедактор В. Иванова Техред А.Бабинец Корректор С, ЧерниЗаказ 6762/30 Тираж 710 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Рауаская наб., д. 4/5филиал ППП "Патент", г. Уагород, ул, Проектная, 4
