Способ определения динамического уровня

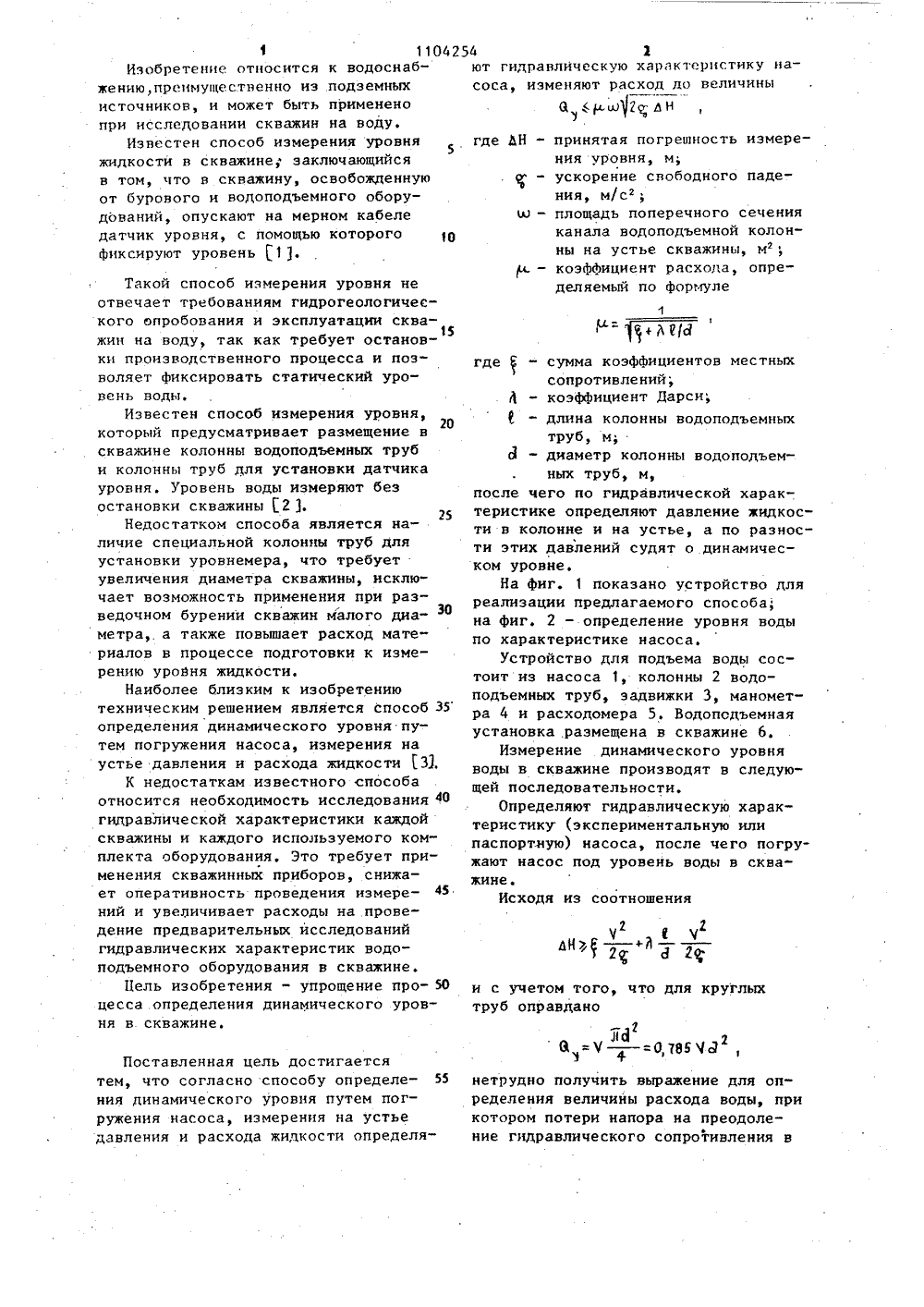

аа а 1 ГОСУДАРСТВЕ ПО ДЕЛАМ И ЫЙ НОМИТЕОБРЕТЕНИЙ И СССР ЫТИЙ Т ТВУ ан шно иэм ад ский чногоъемнойважин еченияколонмйопредетво ССС1979.насосра,ода,е о ССС1978 ДЕЛЕНИЯ ия наения и погрустье дт л и с цел после че ристике в колоннедавлений ляют гидравличесасоса, изменяют Ю еВь СОЮЗ СОВЕТСНИХСФИЦИРЩепжииРЕСПУБЛИК ОПИСАНИЕ ИЗК АВТОРСКОМУ СВИДЕТЕЛ(54)(57) СПОСОБ ОПР ЧЕСКОГО УРОВНЯ нуте соса, измерения на расхода жидкости, о щийс я тем, что ния процесса, опред кую характеристику расход до величины Н - принятая погре рения уровня, - ускорение сноб ния и/с 4 м - площадь попере канала водопод ны на устье ск и. - коэффициент ра ляемый по форму 11 г 3 Ясумма козффиц Мсопротивлений;коэффициент Дарси; длина колонны водоподъемных труб, м;диаметр колонны водоподъемных труб, мо по гидравлической характепределяют давление жидкости и на устье, а по разности этих судят о динамическом уровне.11042Изобретение относится к водоснабжению,преимущестненно из подземных источников, и может быть применено при исследовании скважин на воду.Известен способ измерения уровня жидкости н скважине; заключающийся и том, что н скважину, освобожденную от бурового и нодоподъемного оборудонаний, опускают на мерном кабеле датчик уровня, с помощью которого фиксируют уровень 1.Такой способ измерения уровня неотвечает требованиям гидрогеологического опробования и эксплуатации сква 15жин на воду, так как требует остановки производственного процесса и позволяет фиксировать статический уровень воды,Известен способ измерения уровня,20который предусматривает размещение вскважине колонны водоподъемных труби колонны труб для установки датчикауровня, Уровень воды измеряют безостановки скважины 2 ,25Недостатком способа является наличие специальной колонны труб дляустановки уроннемера, что требуетувеличения диаметра скважины, исключает возможность применения при разведочном бурении скважин малого диа" ЗОметра, а также повышает расход материалов в процессе подготовки к измерению уровня жидкости.Наиболее близким к изобретениютехническим решением является способ З 5определения динамического уровня путем погружения насоса, измерения наустье давления и расхода жидкости 31.К недостаткам известного способаотносится необходимость исследования 4 Огидравлической характеристики каждойскважины и каждого используемого комплекта оборудования. Это требует применения скважинных приборов, снижает оперативность проведения измерений и увеличивает расходы на проведение предварительных исследованийгидравлических характеристик водоподъемного оборудования в скважине.Цель изобретения - упрощение процесса определения динамического уровня в скважине,Поставленная цель достигается тем, что согласно способу определе ния динамического уровня путем погружения насоса, измерения на устье давления и расхода жидкости определя 54 2ют гидравлическую характеристику насоса, изменяют расход до величины6 р.аф днгде ЬНпринятая погрешность измерения уровня, м;ускорение свободного падения, м/с;площадь поперечного сечения канала водоподъемной колонны на устье скважины, м, коэффициент расхода, определяемый по формулегде- сумма коэффициентов местныхсопротивлений;я - коэффициент Дарси;- длина колонны водоподъемныхтруб, м;3 - диаметр колонны водоподъемных труб, м,после чего по гидравлической характеристике определяют давление жидкости в колонне и на устье, а по разности этих давлений судят о динамическом уровне.На фиг. 1 показано устройство дляреализации предлагаемого способа,на фиг. 2 - определение уровня водыпо характеристике насоса.Устройство для подъема воды состоит из насоса 1, колонны 2 водоподъемных труб, задвижки 3, манометра 4 и расходомера 5. Водоподъемнаяустановка размещена в скважине 6.Измерение динамического уровняводы в скважине производят в следующей последовательности,Определяют гидравлическую характеристику (экспериментальную илипаспортную) насоса, после чего погружают насос под уровень воды в скважине.Исходя из соотношенияи с учетом того, что для круглых труб оправданоЭ=У + =Отв 5 ЧЗнетрудно получить выражение для определения величины расхода воды, при котором потери напора на преодоление гидравлического сопротивления в3 11042 колонне водоподъемных труб не превышает принятой погрешности измерения уровня. Поэтому, задавшись величиной погрешности измерения уровня жидкости ЬН, путем изменения полозения задвюкки 3 изменяют расход воды дозначения 5., где у - удельный вес воды, кгс/м;у - высота располоаения точки замера давления под поверхностью земли, м.10 Предлагаемый способ определениядинамического уровня не требует до"полнительных финансовых н трудовыхзатрат, так как все необходимые приборы (узел регулирования, манометр 15 .н расходомер) предусмотрены в действующих водоподъемных установках и ненуздаются в дополнительных тарировках. В ( цгГгай,контролируя нри этом расход воды с помощью расходомера 5.Для установленного значения расюда 9 = Й определяют показания мманометра 4, а по гидравлической характеристике насоса (фиг. 2) находят напор Н, под которым вода подается насосом 1 в колонну 2,54 4 Динамический уровень определяют по формуле. Рм Н =Н- -- -2А.1104254 оставитель В.С ехред Т.Дубинч ров Корректор О.Тигор едактор А.Козори Заказ 5176/2 ППП "Патент", г, Ужгород, ул. Проектна ил 3 Т ВНБПИ Гбс по делам13035, Москва аж 565арственногзобретенийЖ, Рауш Подписноекомитета СССРи открытийкая наб д, 4/5
