Программируемый преобразователь код-временной интервал

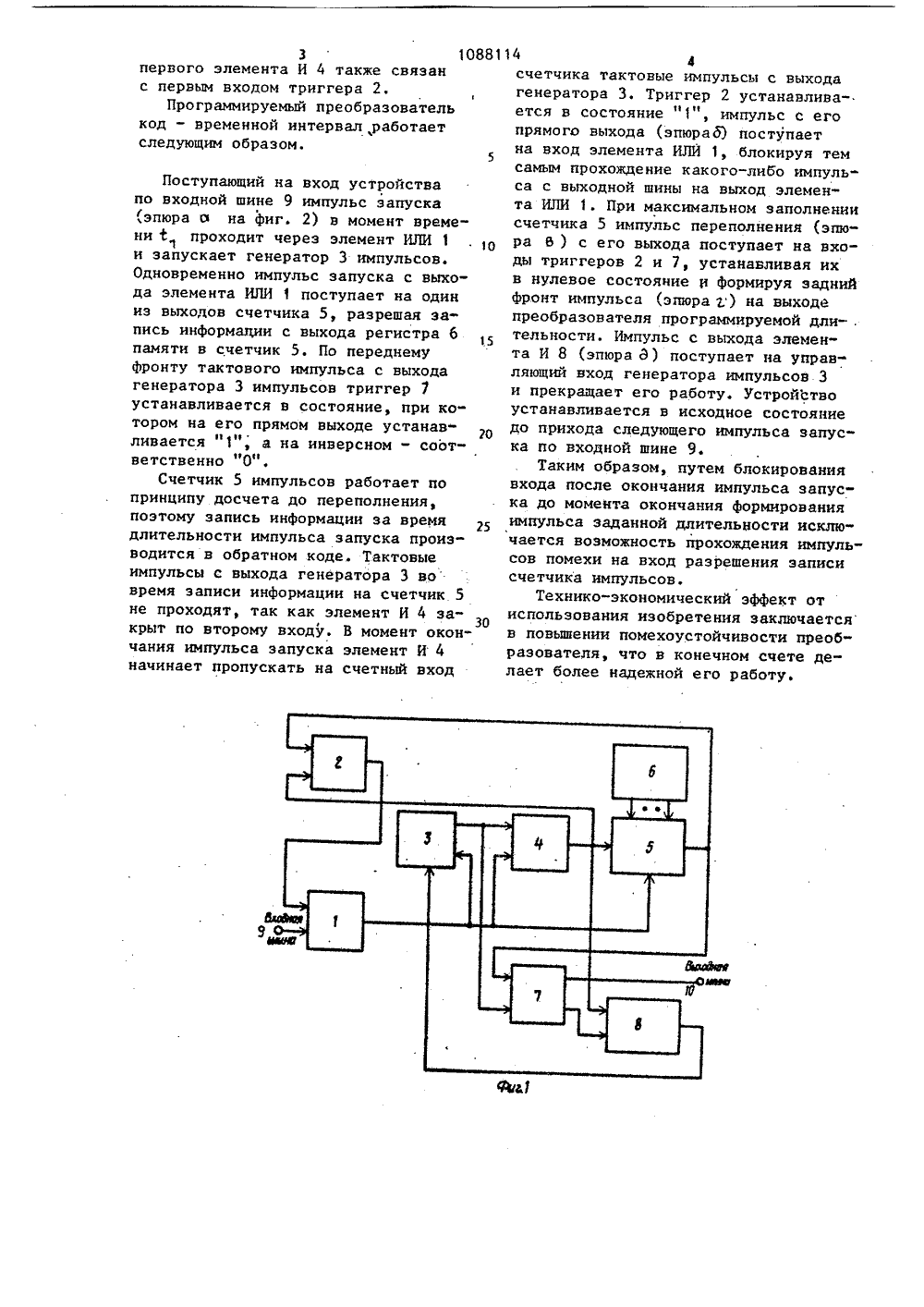

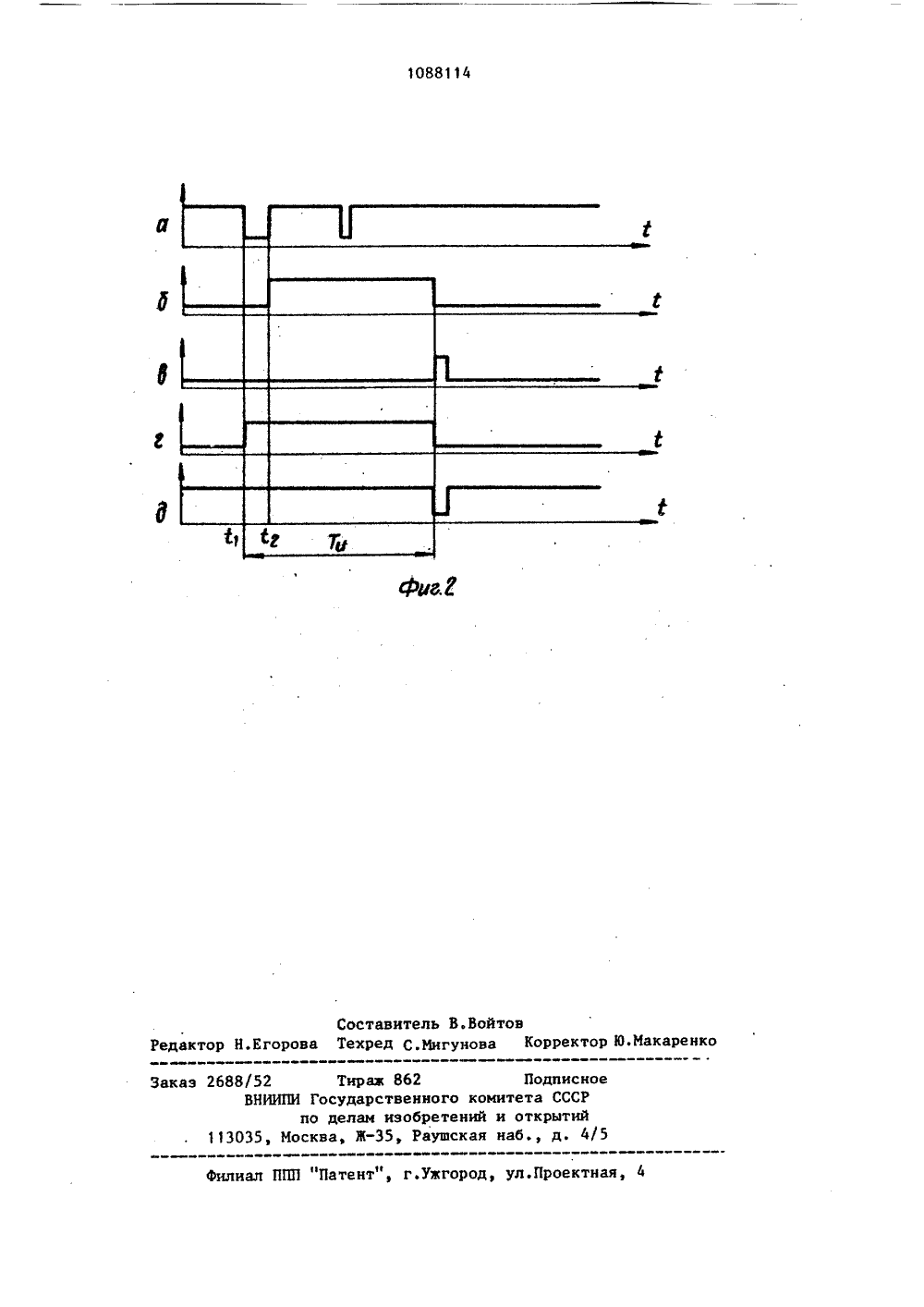

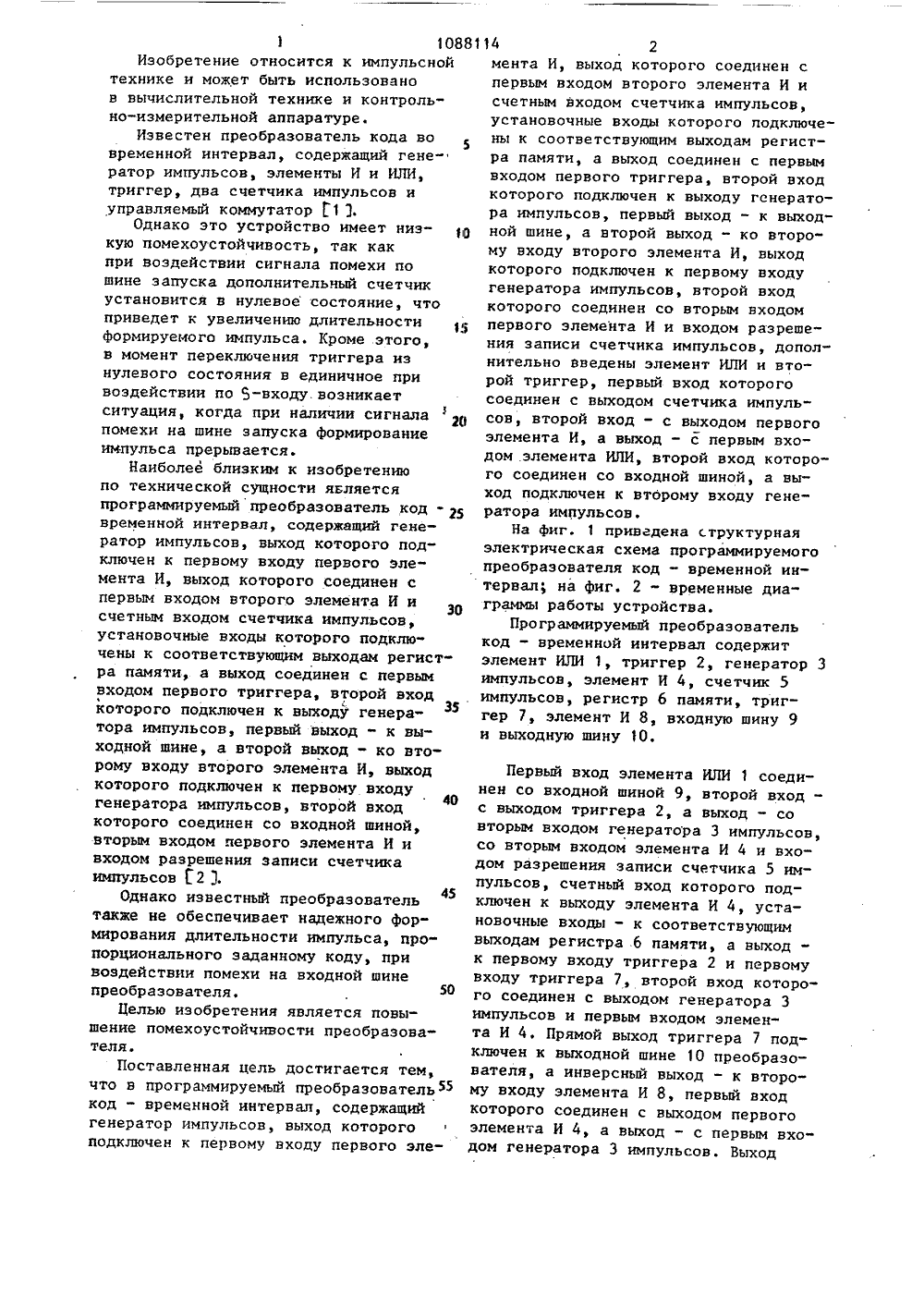

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИК 088114 151) Н 03 К 13/20 ОБРЕТЕНИ Раей ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Ордена Ленина институт кибернетики им. В.М.Глушкова(56) 1. Авторское свидетельство СССРЯф 809557, кл. Н 03 К 13/20, 07.06 78.2. Авторское свидетельство СССРУ 752797, кл. Н 03 1 13/20, 26,06,78(54)(57) ПРОГРАММИРУЕМЫЙ ПРЕОБРАЗОВАТЕЛЬ КОД - ВРЕМЕННОЙ ИНТЕРВАЛ,содержащий генератор импульсов, вы"ход которого подключен к первому входу первого элемента И, выход которого соединен с первым входом второгоэлемента И и счетным входом счетчикаимпульсов, установочные входы которого подключены к соответствующим выходам регистра памяти, а выход соединен с первым входом первого триггера, второй вход которого подключенк выходу генератора импульсов, пер-.вый выход - к выходной шине, а второй выход - ко второму входу второго элемента И, выход которого подклю"чен к первому входу генератора импульсов, второй вход которого соединен со вторым входомпервого элемен"та И и входом разрешения записи счетчика импульсов, о т л и ч а ю щ и й с я тем, что, с целью повышенияпомехоустойчивости преобразователя,в него введены элемент ИЛИ и второйтриггер, первый вход которого соеди"нен с выходом счетчика импульсов,второй вход " с выходом первого элемента И, а выход - с первым входомэлемента ИЛИ, второй вход которогосоединен со входной шиной, а выходподключен к второму входу генератора импульсов.1 0881Изобретение относится к импульснойтехнике и может быть использованов вычислительной технике и контрольно-измерительной аппаратуре.Известен преобразователь кода вовременной интервал, содержащий генератор импульсов, элементы И и ИЛИ,триггер, два счетчика импульсов иуправляемый коммутатор Г 3.Однако это устройство имеет низ- Окую помехоустойчивость, так какпри воздействии сигнала помехи пошине запуска дополнительный счетчикустановится в нулевое состояние, чтоприведет к увеличению длительностиформируемого импульса. Кроме этого,в момент переключения триггера изнулевого состояния в единичное привоздействии по 5-входу возникаетситуация, когда при наличии сигналапомехи на шине запуска формированиеимпульса прерывается,Наиболее близким к изобретениюпо технической сущности являетсяпрограммируемый преобразователь код - 25временной интервал, содержащий генератор импульсов, выход которого под"ключен к первому входу первого элемента И, выход которого соединен спервым входом второго элемента И исчетным входом счетчика импульсов,установочнь 1 е входы которого подключены к соответствующим выходам регист"ра памяти, а выход соединен с первымвходом первого триггера, второй входкоторого подключен к выходу генератора импульсов, первый выход - к выходной шине, а второй выход - ко второму входу второго элемента И, выходкоторого подключен к первому входу40генератора импульсов, второй входкоторого соединен со входной шиной,вторым входом первого элемента И ивходом разрешения записи счетчикаимпульсов Г 2 3.Однако известный преобразователь45также ие обеспечивает надежного формирования длительности импульса, пропорционального заданному коду, привоздействии помехи на входной шинепреобразователя,Целью изобретения является повышение помехоустойчивости преобразователя.Поставленная цель достигается тем,что в программируемый преобразователь 55код - временной интервал, содержащийгенератор импульсов, выход которогоподключен к первому входу первого эле 14 2мента И, выход которого соединен с первым входом второго элемента И и счетным входом счетчика импульсов,установочные входы которого подключены к соответствующим выходам регистра памяти, а выход соединен с первым входом первого триггера, второй входкоторого подключен к выходу генератора импульсов, первый выход - к выходной шине, а второй выход - ко второму входу второго элемента И, выход которого подключен к первому входу генератора импульсов, второй вход которого соединен со вторым входом первого элемента И и входом разрешения записи счетчика импульсов, дополнительно введены элемент ИЛИ и второй триггер, первый вход которогосоединен с выходом счетчика импульсов, второй вход - с выходом первогоэлемента И, а выход - с первым входом .элемента ИЛИ, второй вход которого соединен со входной шиной, а выход подключен к второму входу генератора импульсов,На фиг. 1 приведена структурнаяэлектрическая схема программируемогопреобразователя код - временной интервал; на фиг. 2 " временные диаграммы работы устройства.Программируемый преобразователь код - временной интервал содержит элемент ИЛИ 1, триггер 2, генератор импульсов, элемент И 4, счетчик 5 импульсов, регистр б памяти, триггер 7, элемент И 8, входную шину 9 и выходную шину 10. Первый вход элемента ИЛИ 1 соединен со входной шиной 9, второй вход - с выходом триггера 2, а выход - со вторым входом генератора 3 импульсов,со вторым входом элемента И 4 и входом разрешения записи счетчика 5 импульсов, счетный вход которого подключен к выходу элемента И 4, установочные входы - к соответствующим выходам регистра б памяти, а выход - к первому входу триггера 2 и первому входу триггера 7, второй вход которого соединен с выходом генератора 3 импульсов и первым входом элемента И 4. Прямой выход триггера 7 подключен к выходной шине 10 преобразователя, а инверсный выход - к второму входу элемента И 8, первый вход которого соединен с выходом первого элемента И 4, а выход - с первым входом генератора 3 импульсов. Выход3 10881первого элемента И 4 также связанс первым входом триггера 2Программируемый преобразователькод - временной интервал, работаетследующим образом. Поступающий на вход устройствапо входной шине 9 импульс запуска(эпюра а на фиг. 2) в момент времени С проходит через элемент ИЛИ 11и запускает генератор 3 импульсов.Одновременно импульс запуска с выхо"да элемента ИЛИ 1 поступает на одиниз выходов счетчика 5, разрешая запись информации с выхода регистра бпамяти в счетчик 5. По переднемуфронту тактового импульса с выходагенератора 3 импульсов триггер 7устанавливается в состояние, при котором на его прямом выходе устанавливается " 1", а на инверсном - соответственно "О",Счетчик 5 импульсов работает попринципу досчета до переполнения,поэтому запись информации за времядлительности импульса запуска производится в обратном коде. Тактовыеимпульсы с выхода генератора 3 вовремя записи информации на счетчик 5не проходят, так как элемент И 4 за"крыт по второму входу, В момент окончания импульса запуска элемент И 4начинает пропускать на счетный вход 14 4счетчика тактовые импульсы с выхода генератора 3. Триггер 2 устанавливается в состояние " 1", импульс с его прямого выхода (эпюраЯ поступает на вход элемента ИЛИ 1, блокируя тем самым прохождение какого-либо импульса с выходной шины на выход элемента ИЛИ 1. При максимальном заполнении счетчика 5 импульс переполнения (эпюра 6 ) с его выхода поступает на входы триггеров 2 и 7, устанавливая их в нулевое состояние и формируя задний фронт импульса (эпюра) на выходе преобразователя программируемой дли- . тельности. Импульс с выхода элемен" та И 8 (эпюра д ) поступает на управляющий вход генератора импульсов 3 и прекращает его работу, Устройство устанавливается в исходное состояние до прихода следующего импульса запуска по входной шине 9,Таким образом, путем блокирования входа после окончания импульса запуска до момента окончания формирования импульса заданной длительности исключается возможность прохождения импульсов помехи на вход разрешения записи счетчика импульсов.Технико-экономический эффект от использования изобретения заключается в повышении помехоустойчивости преобразователя, что в конечном счете делает более надежной его работу.5 нт", г.ужгород, ул.Проектная, 4 ПП Заказ 2688/52 Тираж 862 ВНИИПИ Государственного по делам изобрете 113035, Москва, 3-35, РаушсПодписно комитета СССР ий и открытий
