Способ выявления работающих интервалов пласта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 987082
Авторы: Филиппов, Шарафутдинов
Текст

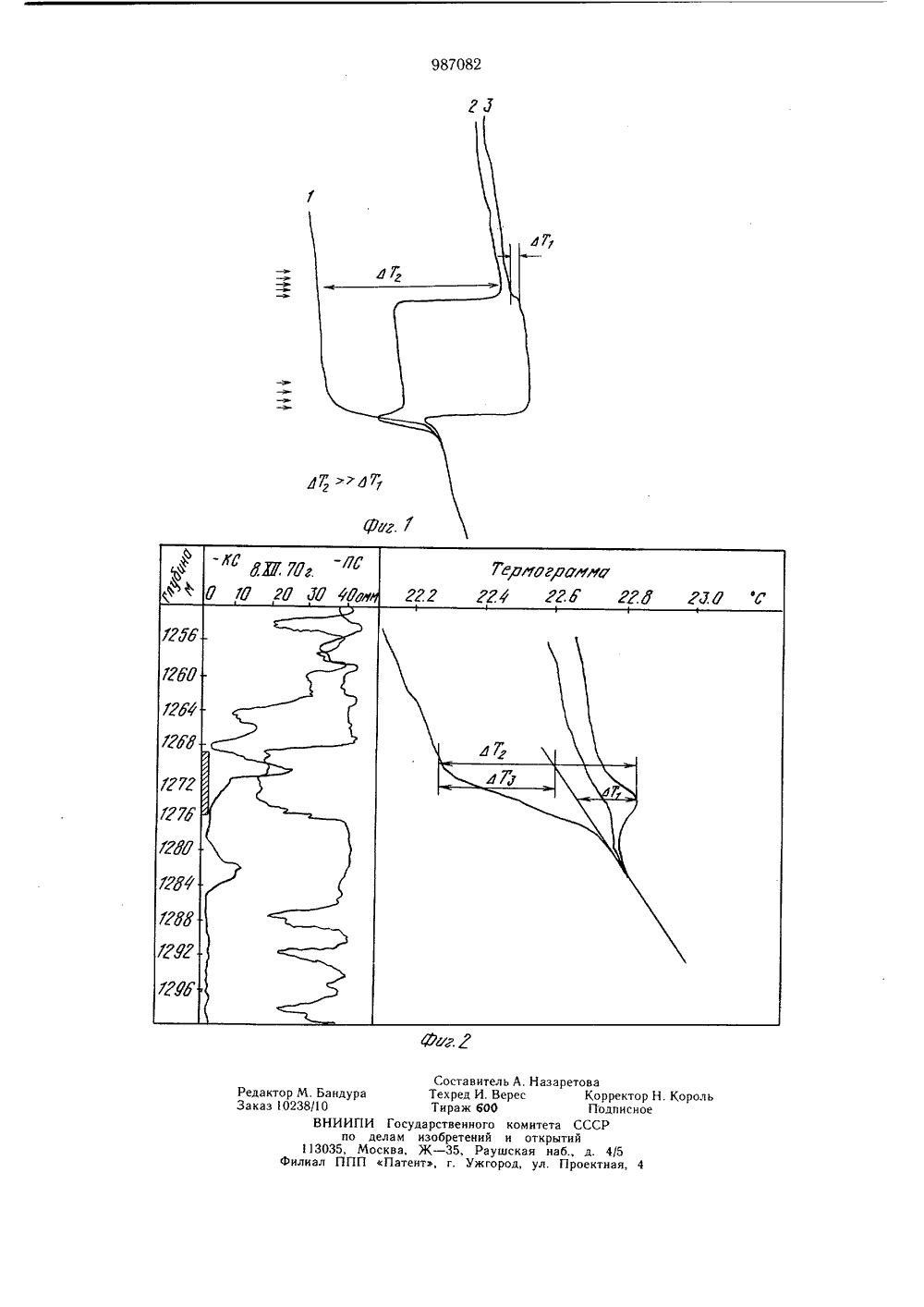

0 Г И С А Н И Е)987082ИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(5) М Кч 3 Е 21 В 47/00 Гееударствеииме кемитет СССР по делам иэебретеиий и аткрмтийДата опубликования описания 17.01.83 А. И. Филиппов и Р. Ф. Шарафутдинов(72) Авторы изобретения г Башкирский государственный университет им, 40-летия Октября(54) СПОСОБ ВЫЯВЛЕНИЯ РАБОТАЮЩИХ ИНТЕРВАЛОВ ПЛАСТАИзобретение относится к контролю за разработкой месторождений и может быть использовано при промыслово-геофизических исследованиях нефтяных и газовых скважин.Известен способ термических исследований действующих скважин, заключающийся в спуске термометра в действующую скважину и регистрации температуры вдоль ее ствола. О состоянии скважины и пласта судят по характеру температурной кривой. Способ характеризуется использованием высокочувствительных термоментров с разрешающей способностью порядка 0,01 С, источников полезной информации: эффекта Джоуля-Томсона и калориметрического смешивания 1 . Недостатком способа является ограниченная возможность регистрации малых температурных аномалий в скважине.Наиболее близким по технической сущности и достигаемому эффекту является способ термометрии действующих скважин путем спуска термометра в скважину и двукратной регистрации температуры потока жидкости вдоль ее ствола при перемешивании жидкости в зоне датчика термометра при повторной регистрации температуры 2.Однако способ характеризуется неинформативностью термограмм и неоднозначностью интерпретации при малых температурных аномалиях в скважине вследствие ограниченной возможности регистрации полезных температурных аномалий. Целью изобретения является повышениеточности выявления работающих интервалов за счет увеличения полезной температурной аномалии.Поставленная цель достигается тем, чтов способе выявления работающих интервалов пласта путем опускания термометра в 1 Б скважину и двухкратной регистрации распределения температуры вдоль ствола скважины с интервалом во времени с последующим сопоставлением полученных термограмм, первую регистрацию распределения 20температуры осуществляют в режиме закачки флюида в скважину, после чего переводят скважину из режима закачки в режим отбора флюида из скважины и производят повторную регистрацию распределения температуры в процессе перехода от режима за 98708230 35 40 45 50 3качки к стационарному режиму отбора флюида из скважины.Способ осуществляют следующим образом.Опускают высокочувствительный термометр в скважину и одновременно осуществляют закачку флюида в скважину. Затем регистрируют температуру потока флюида вдоль ствола скважины при работе скважины в режиме закачки флюИда; при этом переводят скважину из режима закачки в режим отбора флюида из скважины. Далее, регистрируют распределение температуры вдоль ствола скважины с интервалом во времени в процессе перехода от режима закачки в режим отбора флюида. По сопоставлению полученных термограмм судят о состоянии скважины и пласта.Реализация способа возможна за счет того, что в процессе заг(ачки флюида в скважину наблюдается понижение температуры, т. е. полезные температурные аномалии отрицательны (относительно геотермы); в режиме отбора наблюдается разогрев пласта и окружающих пород, т. е. полезные аномалии гго гожггтельны. В результате при применении предлагаемого способа амплитуда полезных аномалий возрастает в два и более раза; появляется возможность регистрации малых температурных аномалий; причем величина полезной аномалии может регулироваться выбором темпов закачки и отбора. На фиг. 1 схематически приведены термограммы, характеризуюгцие формирование теплового поля в процессе перехода от режима закачки в режим отбора жидкости из пласта.В рассматриваемом примере нижний пласт характеризуется хорошими коллекторскими свойствами и малой депрессией, а верхний пласт плохими коллекторскими свойствами и сравнительно большой депрессией. Кривыси 3 (фиг. 1) соответствуют квази- стационарному замеру температуры при закачке и отборе жидкости из пласта, а кривая 2 - в процессе перехода от режима закачки в режим отбора. Из анализа только кривых 1 и 3 не удается однозначно сказать о притоке жидкости из верхнего пласта, так как на термограмме, соответствующей закачке жидкости (кривая), верхний пласт не отмечается по известным физическим причинам, а на термограмме, полученной при отборе (кривая 3), полезная температурная аномалия ЬТг невелика.Использование предложенного способа позволяет однозначно определить интервал притока жидкости в скважину из верхнего работающего пласта (кривая 2). 5 О 15 20 25 4На фиг.2 приведены термограммы исследования скважины с целью определения источника обводнения.Проведен следующий комплекс работ. В скважину опускают высокочувствительный термометр и регистрируют температуру вдоль ствола скважины в процессе увеличения давления в стволе скважины выше пластового (режим закачки), при этом наблюдается охлаждение префорированного пласта в интервале 1269 - 1276 м (ЛТз = 0,35 К, кривая 1, фиг. 2). Затем регистрируют температуру по стволу скважины, в процессе перехода от режима закачки в режим отбора с интервалом во времени. При этом наблюдается повышение температуры в интервале пласта 1269 - 1276 м (ЛТг0,175 К, кривые 2 и 3, фиг, 2).По сопоставлению полученных термограмм установлено, что полезная температурная аномалия при применении предлагаемого способа составляет ЛТ 2 = 0,6 К. В то время как определяемая согласно известному способу температурная аномалия составляет всего ЛТг = 0,17 К. Таким образом, в предлагаемом способе полезная аномалия увеличивается в данном случае вьт Ьтг3,42 раза.Применение предлагаемого способа в данном случае позволяет однозначно указать источник обводнения - обводнившийся закачиваемой водой перфорированный пласт. Формула изобретенияСпособ выявления работающих интервалов пласта путем опускания термометра в скважину и двухкратной регистрации распределения температуры вдоль ствола скважины с интервалом во времени с последующим сопоставлением полученных термограмм, отлгичавщийся тем, что, с целью повышения точности выявления работающих интервалов за счет увеличения полезной температурной аномалии, первую регистрацию распределения температуры осуществляют в режиме закачки флюида в скважину, после чего переводят скважину из режима закачки в режим отбора флюида из скважины и производят повторную регистрацию распределения температуры в процессе перехода от режима закачки к стационарному режиму отбора флюида из скважины. Источники информации,принятые во внимание при экспертизе1. Дворкин И. Л. и др. Термометрия действующих скважин. Башгосуниверситет. Уфа,1976.2. Авторское свидетельство СССР672333, кл. Е 21 В 47/06, 1979.оставитель А. Н хред И. Верес ираж 600твенного ком итбретений и от 35, Раушская г. Ужгород, у 113035,лиал П Редактор М. БандуЗаказ 10238/1 ОВНИИ ПИ Государсделам нзоМосква, Ж -П Патент,заретоваКорректоПодписиета СССРрытийнаб., д. 4/5Проектная, 4
