Генератор импульсов

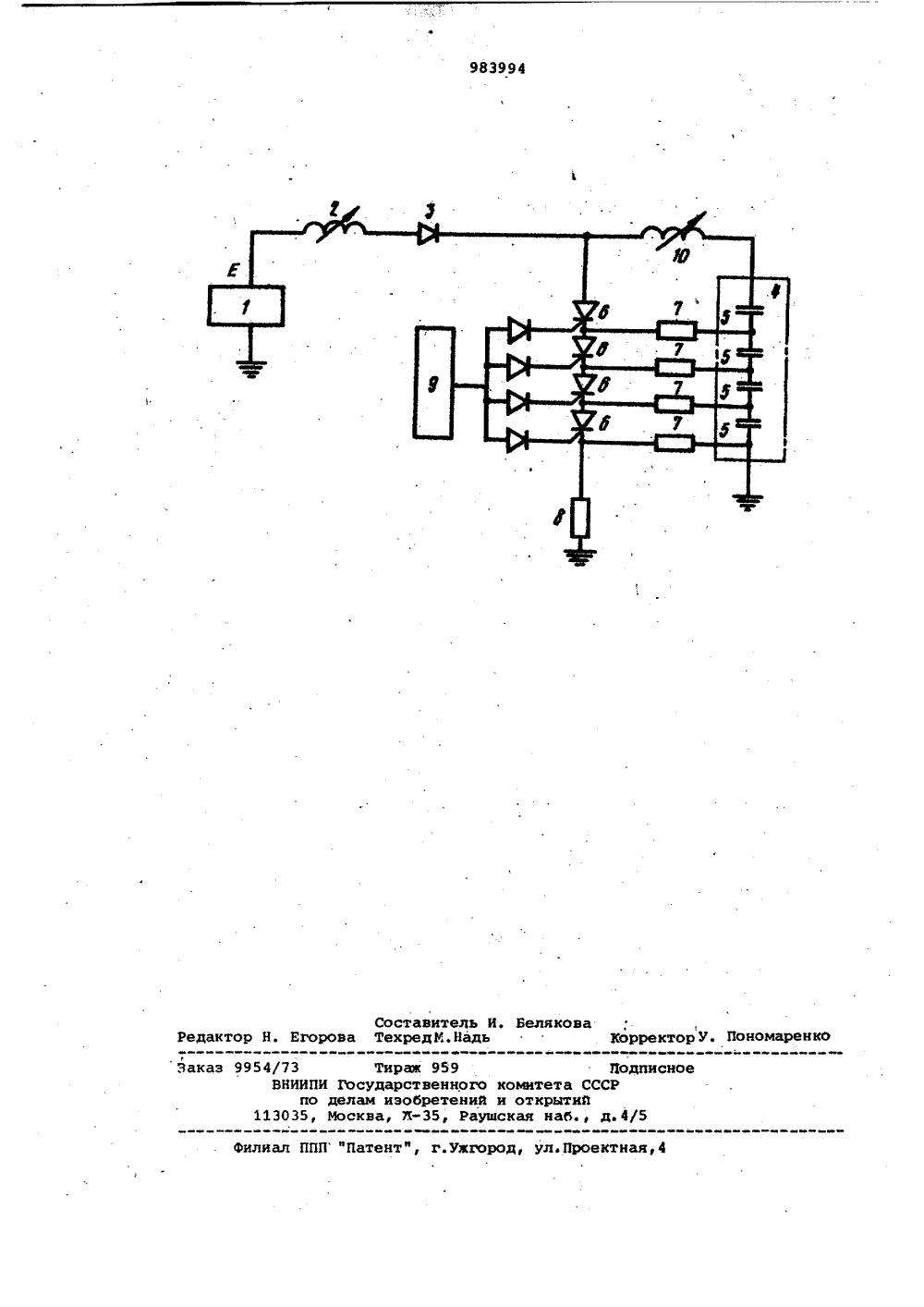

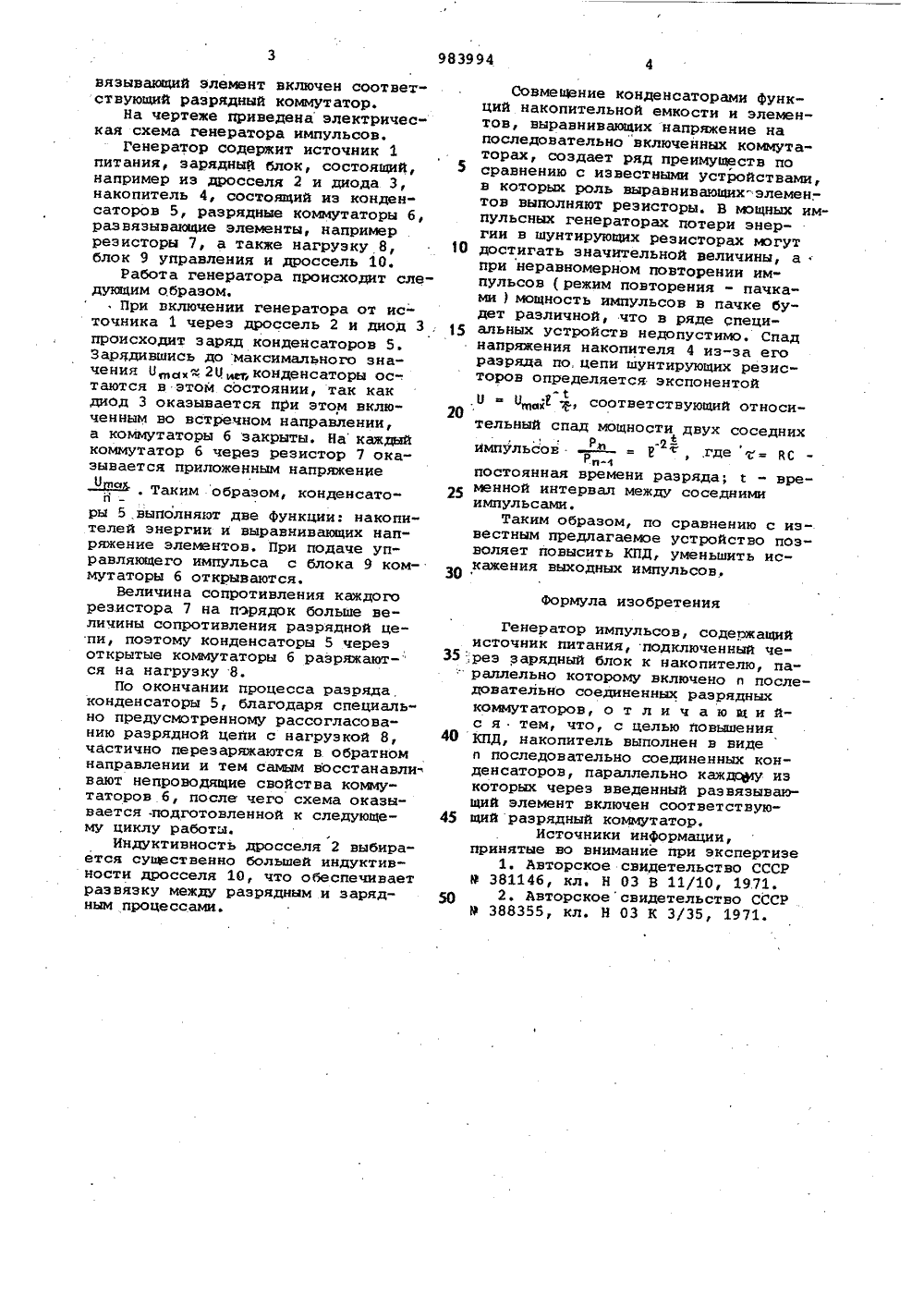

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 18, 06. 81 (21) 3302185/18-21 51 М. Кл.з Н 03 К 3/53 с присоединением заявки Мо(23) Приоритет Государственный комитет СССР ио делам изобретений и открытийДата опубликования описания 23. 12. 82 ууу(54) ГЕНЕРАТОР ИИПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано для генерирования мощных высо. ковольтных импульсов и, в частности, в качестве. задающего генератора в импульсных связных радиопередатчиках.Известен магнито-тиристорный генератор, содержащий зарядную цепь в виде последовательно соединенных источника питания, зарядного дросселя и накопительной емкости, а также разрядную цепь, состоящую иэ последовательно соединенных упомянутой накопительной емкости, разрядного вентиля, выполненного в виде управляемого тиристора, и нагрузки 1 3,Недостаток этого генератора заключается в том, что мощность генерируемых импульсов ограничена предельной мощностью, которую может выдержать тиристор.Известен генератор импульсов, который содержит последовательно включенные источник питания, зарядный дроссель, блокирующий диод и накопительную емкость. Параллельно накопительной емкости подключены последовательно соединенные разрядный вентиль и нагрузка. Разрядный вентиль выполнен на последовательно включенных фототиристорах, каж.дый из которых зашунтирован выравнивающим резистором, Схема управле- ния разрядным вентилем выполнена на последовательно включенных светодиодах и ограничительном резисторе и подключена параллельно блокирующему диоду 123Однако в известном генератореэнергия накопленная в процессе заряда в накопительной емкости, во время паузы между зарядом и разрядом будет непроизводительно расходоваться на выравнивающих резисторах, и чем больше пауза, тем больше будут потери.Цель изобретения - повышение КПДгенератора.Для достижения этой цели в генераторе импульсов, содержащем источник питания, подключенный через зарядный блок к накопителю, параллельно которому включено и последовательно соединенных разрядных коммутаторов, накопитель выполнен в виде и последовательно соединенных конденсаторов, параллельно каждо- ЗО му из которых через введенный раз 983994вязывающий элемент включен соответствующий разрядный коммутатор,На чертеже приведена электрическая схема генератора импульсов.Генератор содержит источник 1питания, зарядный блок, состоящий,например из дросселя 2 и диода 3,накопитель 4, состоящий иэ конденсаторов 5, разрядные коммутаторы б,развязывающие элементы, напримеррезисторы 7, а также нагрузку 8,блок 9 управления и дроссель 10.Работа генератора происходит следующим образом.При включении генератора от источника 1 через дроссель 2 и диод 3происходит заряд конденсаторов 5.Зарядившись до максимального значения О,м 2 О,1;конденсаторы ос-.таются в этом состоянии, так какдиод 3 оказывается при этом включенным во встречном направлении,а коммутаторы 6 закрыты. На каждыйкоммутатор 6 через резистор 7 оказывается приложенным напряжение- Е 2 Ь, таким .образом, конденсатоО аН -ры 5,выполняют две функции: накопителей энергии и выравнивающих напряжение элементов. При подаче управляющего импульса с блока 9 коммутаторы б открываются,Величина сопротивления каждогорезистора 7 на порядок больше величины сопротивления разрядной цепи, поэтому конденсаторы 5 черезоткрытые коммутаторы б разряжают-"ся на нагрузку 8.По окончании процесса разрядаконденсаторы 5, благодаря специально предусмотренному рассогласованию разрядной цепи с нагрузкой 8,частично перезаряжаются в обратнойнаправлении и тем самым восстанавливают непроводящие свойства коммутаторов б, после чего схема оказывается -подготовленной к следующему циклу работы.Индуктивность дросселя 2 выбирается существенно большей нндуктивности дросселя 10, что обеспечиваетразвязку между разрядным и зарядным процессами. Совмещение конденсаторами функций накопительной емкости и элементов, выравнивающих напряжение напоследовательно включенных коммутаторах, создает ряд преимуществ посравнению с известными устройствами,в которых роль выравнивающих-элемен;тов выполняют резисторы. В мощных импульсных генераторах потери энергии в шунтирующих резисторах могут10 достигать значительной величины, апри неравномерном повторении импульсов ( режим повторения - пачками ) мощность импульсов в пачке будет различной, что в ряде специ 15 альных устройств недопустимо. Спаднапряжения накопителя 4 из-за егоразряда по,цепи шунтирующих резисторов определяется экспонентой20,ОО ф ;р соответствующий относительный спад мощности двух соседнихРа -2 -импульсов р где с = ВСРп постоянная времени разряда; й - вре 25 менной интервал между соседнимиимпульсами.Таким образом, по сравнению с известным предлагаемое устройство позволяет повысить КПД, уменьшить искажения выходных импульсов,Формула изобретенияГенератор импульсов, содержащийисточник питания, подключенный че 35;реэ зарядный блок к накопителю, па:" раллельно которому включено л последовательно соединенных разрядныхкоммутаторов, о т л и ч а ю щ и йс я тем, что, с целью повышения40 КПД, накопитель выполнен в видеи последовательно соединенных конденсаторов, параллельно каждсуу изкоторых через введенный развязываю"щий элемент включен соответствую 45 щий разрядный коммутатор.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 381146, кл. Н 03 В 11/10, 19.71.50 2. Авторскоесвидетельство СССР9 388355, кл, Н 03 К 3/35, 1971,983994 Составитель И. БеляковаЕгорова Техреду,Надь КорректорУ. Пономаренко ак ис Фи ПП "Патентф, г.ужгород, ул.Проектная,каз 9954/73 Тираж ВНИИПИ Государст по делам иэоб 113035, Москва, Л 59нного комитета СССтений и открытийРаушская наб., д
