Способ изготовления решетчатой конструкции

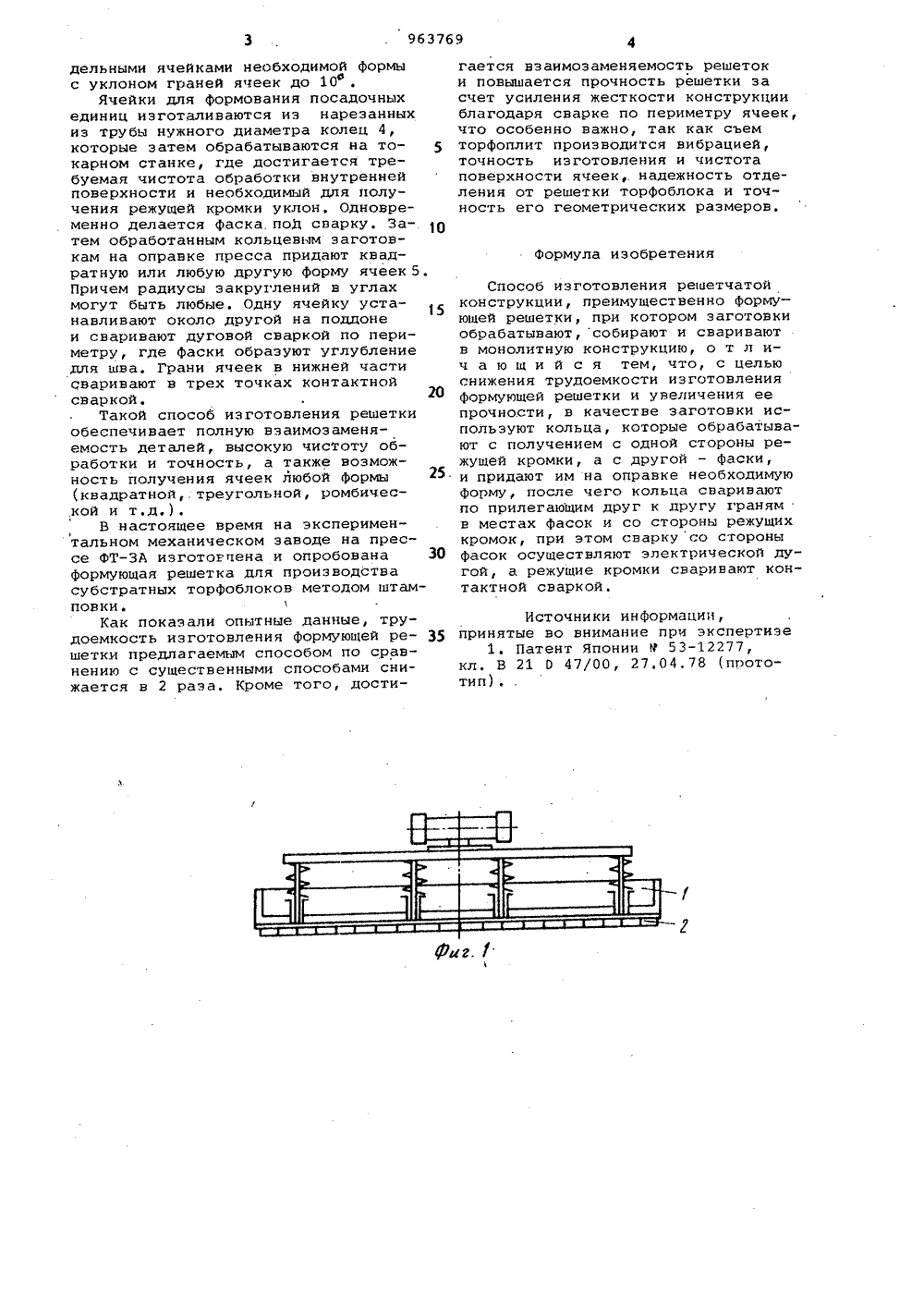

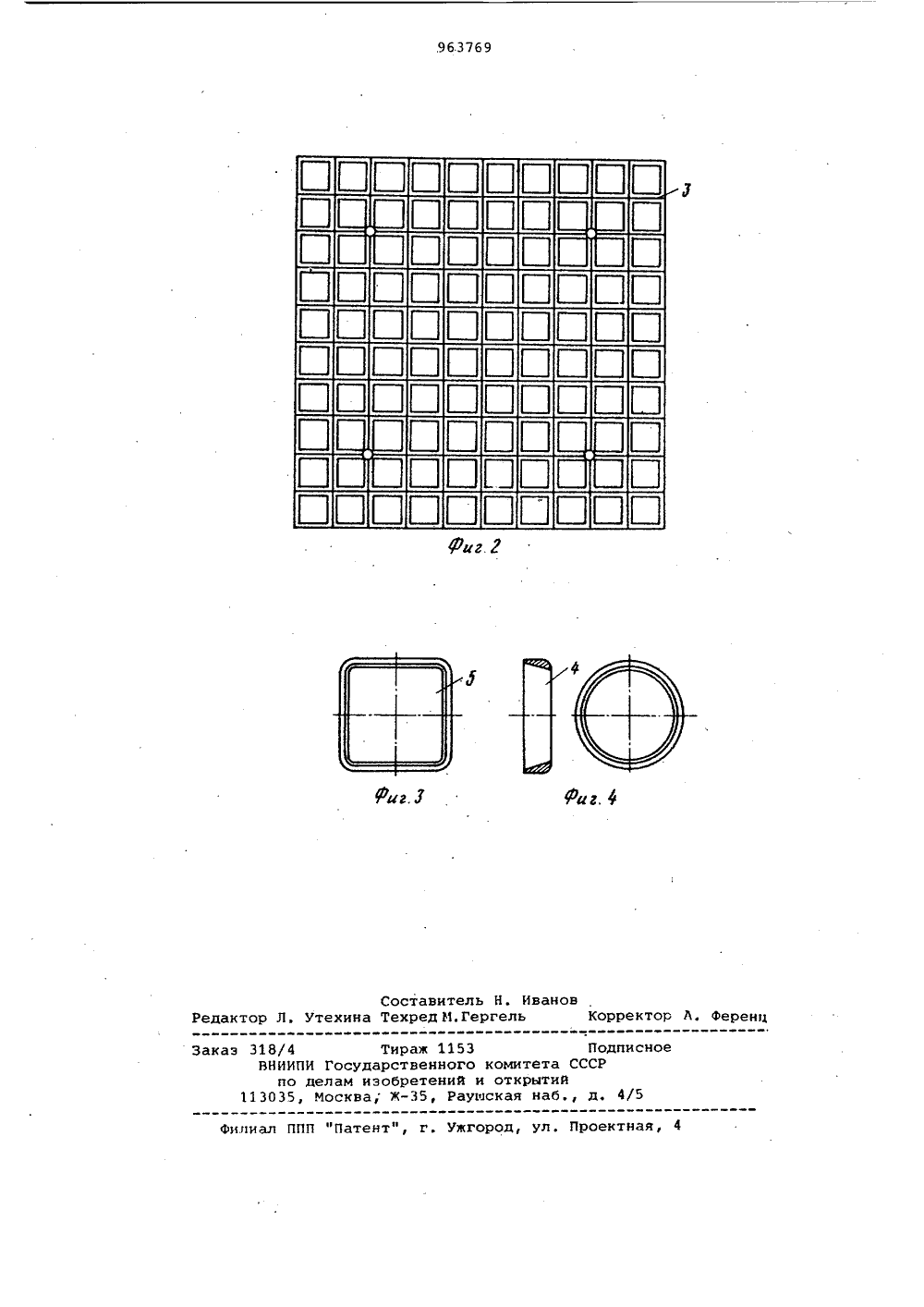

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик рц 963769(22) Заявлено 29,01.81 (21) 3243793/25-27с присоединением заявки Нове(23) Приоритет -Опубликовано 07,10,82. Бюллетень Мо 37Дата опубликования описания 07. 10.82 151 М. Кл.з В 23 К 31/08 В 23 К 33/00 Государственный комитет СССР по делам изобретений и открытий(54) СПОСОБ ИЗГОТОВЛЕНИЯ РЕ 01 ЕТЧАТОЙ КОНСТРУКЦИИИзобретение относится к области производства сварных конструкций и может быть использовано при изготовлении формующих решеток. 5Известен способ изготовления решетчатой ячеистой конструкции, по которому на одной поверхности основной пластины формируют штамповкой в одно целое с этой пластиной перпен О дикулярные к ней, взаимно параллельные ребра, расположенные с заданными интервалами и имеющие нужную высоту. На участках пластинымежду ребрами выбивают П-образные прорези. Выбитые части пластины отгибают от соединительных линий перпендикулярно боковым сторонам ребер. После этого со-. ,единительные пластины жестко соединяют сваркой со стенками ребер 1,Однако этот способ не обеспечивает достаточную прочность конструкции, способной противостоять сильной нагрузке при эксплуатации, особенно при вибрации, необходимой, например, для съема торфоблоков. Способ трудоемок и, кроме того, требует применения специального штамповочного пресса для получения ребер на пластине, вырубки прорезей и отгибки выбитых частей пластины. Целью изобретения является сниже- ние трудоемкости процесса изготовления формующей решетки и увеличение ее прочностиПоставленная цель достигается тем, что по способу изготовления решетча- той конструкции, преимущественно формующей решетки, при котором заготовки обрабатывают, собирают и сваривают в монолитную конструкцию, в качестве заготовки используют кольца, которые обрабатывают с получением с одной стороны режущей кромкй, а с другой стороны Фаски, и придают им на оправке необходимую Форму, после чего кольца .сваривают по прилегающим друг к другу граням в местах фасок и со стороны режущих кромок. При этом сварку со стороны фасок осуществляют электрической дугой, а режущие кромки сваривают контактной сваркой.На Фиг. 1 изображена прикрепленная к пуансону решетка; на фиг. 2 Формирующая решетка в сборе; на Фиг,З- готовая ячейка, на фиг, 4 -. заготов ка ячейки.Устанавливаемая на пуансоне 1 решетка 2 для формования .на торфоблоке посадочных единиц представляет собой ячеиетую секцию 3, образованную от 963769дельными ячейками необходимой формы с уклоном граней ячеек до 10Ячейки для формования посадочных единиц изготаливаются из нарезанных из трубы нужного диаметра колец 4, которые затем обрабатываются на то карном станке, где достигается требуемая чистота обработки внутренней поверхности и необходимый для получения режущей кромки уклон, Одновременно делается фаска под сварку. Затем обработанным кольцевым заготовкам на оправке пресса придают квадратную или любую другую форму ячеек 5, Причем радиусы закруглений в углах могут быть любые. Одну ячейку устанавливают около другой на поддоне и сваривают дуговой сваркой по периметру, где Фаски образуют углубление для шва. Грани ячеек в нижней части сваривают в трех точках контактной сваркой.20Такой способ изготовления решетки обеспечивает полную взаимозаменяемость деталей, высокую чистоту обработки и точность, а также возможность получения ячеек любой Формы (квадратной,.треугольной, ромбичес,кой и т.д,).В настоящее время на экспериментальном механическом заводе на прессе ФТ-ЗА изготовлена и опробована 30 формующая решетка дпя производства субстратных торфоблоков методом штамповки.Как показали опытные данные, трудоемкость изготовления формующей ре шетки предлагаемым способом по сравнению с существенными способами снижается в 2 раза. Кроме того, достигается взаимозаменяемость решеток и повышается прочность решетки за счет усиления жесткости конструкции благодаря сварке по периметру ячеек, что особенно важно, так как съем торфоплит производится вибрацией, точность изготовления и чистота поверхности ячеек,. надежность отделения от решетки торфоблока и точность его геометрических размеров,Формула изобретенияСпособ изготовления решетчатойконструкции, преимущественно формующей решетки, при котором заготовкиобрабатывают, собирают и свариваютв монолитную конструкцию, о т л ич а ю щ и й с я тем, что, с цельюснижения трудоемкости изготовленияформующей решетки и увеличения еепрочности, в качестве заготовки используют кольца, которые обрабатывают с получением с одной стороны режущей кромки, а с другой - фаски,и придают им на оправке необходимуюформу, после чего кольца свариваютпо прилегающим друг к другу гранямв местах фасок и со стороны режущихкромок, при этом сварку со стороныфасок осуществляют электрической дугой, а режущие кромки сваривают контактной сваркой,Источники информации,принятые во внимание при экспертизе1. Патент Японии М 53-12277,кл. В 21 0 47/00, 27.04,78 (прототип),вано орректор Л, Ференц акт ое илиал ППП "Патент", г. Ужгород, ул. Проектна+ каэ 318/4 Тира ВНИИПИ Государств по делам изобре 113035, Москва; Ж1153 П ного комитета ССС ний и открытийРауиская наб., д
