Плотина из грунтовых материалов

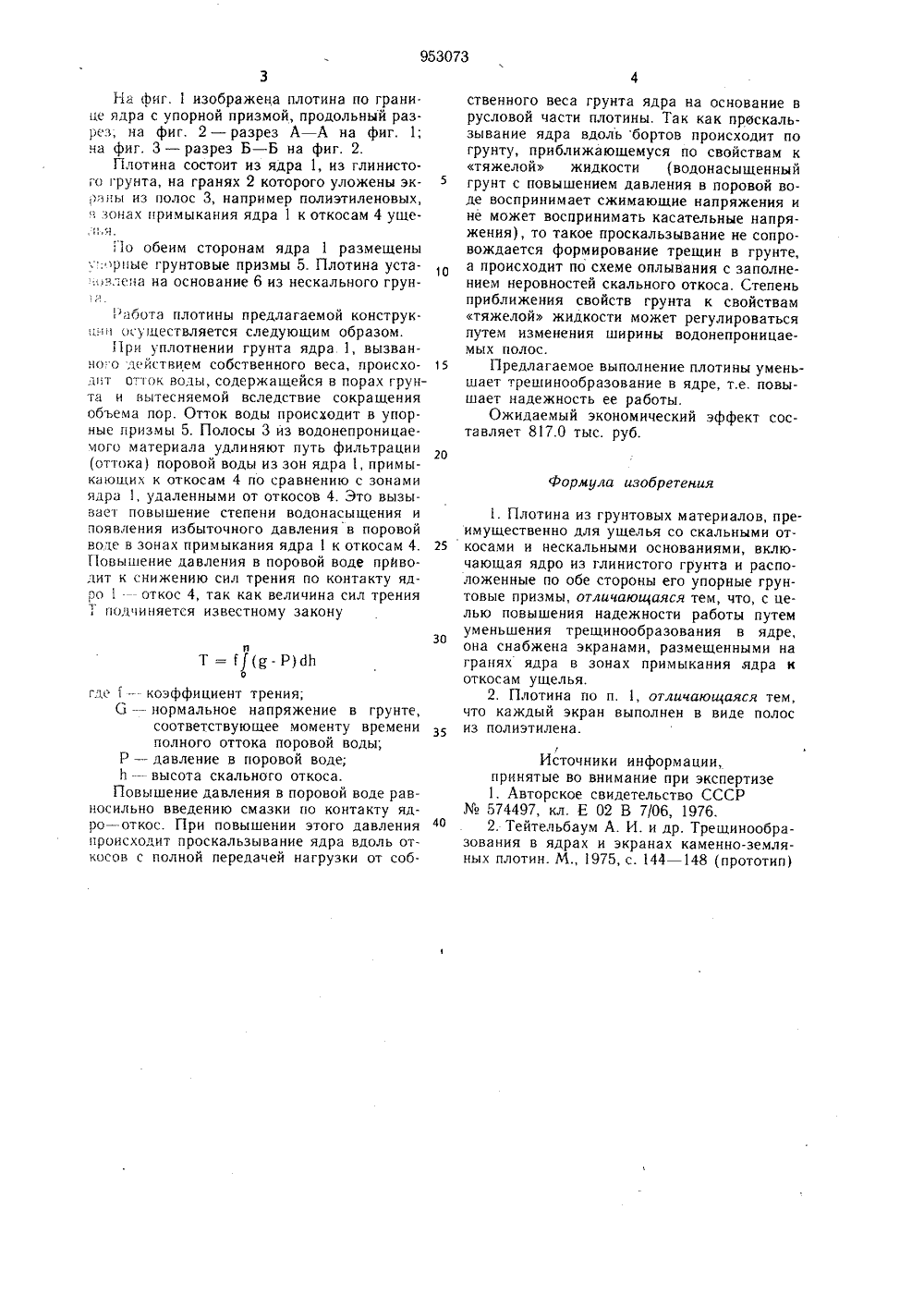

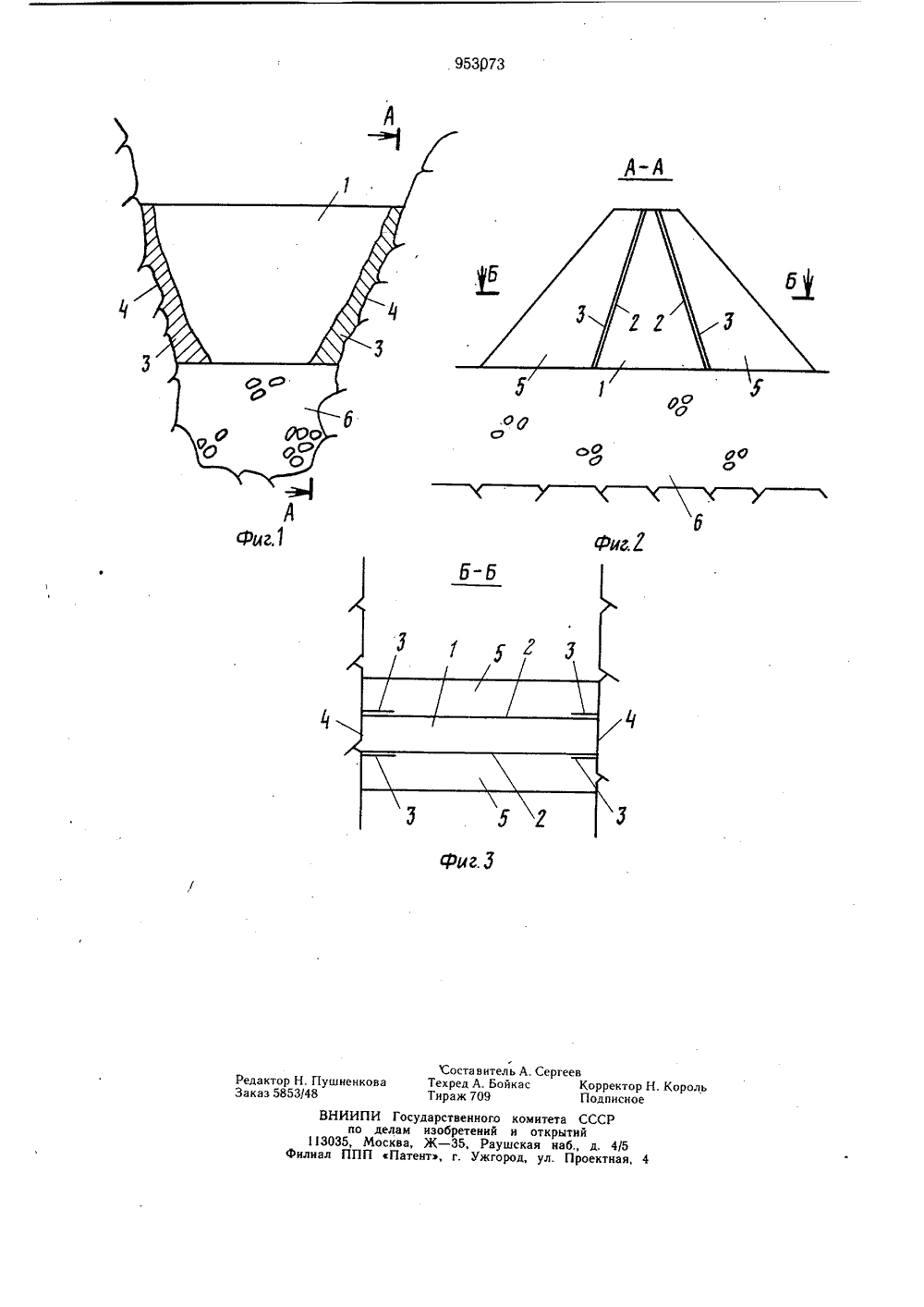

ОПИСАНИЕ 953073ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл з Е 02 В 7/06 Гесударстевнмй кфмнтет СССР м делам нэобретеннй н аткрмтнйОпубликовано 23.08.82. Бюллетень31 Дата опубликования описания 28,08.82,Ленинградское отделение Всесоюзного ордена Ленина,. проектноизыскательского и научно-исследовательского института Гидропроект им. С, Я. Жука(54) П,ЛОТИНА ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ Изобретение относится к гидротехнике, а именно к плотинам из грунтовых материалов.Известна плотина из грунтовых материалов, включающее ядро и упорные призмы, причем по боковым граням ядра уложены прослойки из материала с коэффициентом трения, меньшим коэффициента трения грунта ядра.Это предотвращает зависание ядра на упорных призмах, что уменьшает трещинообразование в ядре 1. Однако в случае строительства плотины в узком ущелье со скальными откосами происходит зависание ядра на откосах ущелья, что приводит к трещинообразованию в ядре.Известна также плотина из грунтовых материалов, преимущественно для ущелья со скальными откосами и нескальным основанием, включающая ядро из глинистого грунта и расположенные по обе стороны его упорные грунтовые призмы.На откосах ущелья уложена бетонная подготовка, а в грунт ядра в верхнюю его часть добавлен бетонит 2. Однако при возведении плотины такойконструкции в ущельях с крутыми скальными откосами свобода деформаций ядра ограничивается откосами ущелья, поэтому осадки ядра, вызванные действием собственного веса грунта, имеют неравномерный по длине плотины характер.Вследствие этого появляются растягивающие напряжения, отрывающие ядро от откосов и скалывающие напряжения по контак 1 о ту ядро-откосы ущелья. При этом возможнообразование поперечных трещин в ядре, которые после наполнения водохранилища могут размываться фильтрующейся водой до размеров, угрожающих безопасности плотины.Когда русло сложено податливым нескаль ным грунтом, тенденция к трещинообразованию усиливается,Цель изобретения - повышение надежности работы плотины путем уменьшения трещинообразования в ядре.2 о Цель достигается тем, что плотина снабжена экранами, размещенными на гранях ядра в зонах примыкания ядра к откосам ущелья.Причем каждый экран может быть выпол.нен в виде полос из полиэтилена.На фиг. 1 изображена плотина по границе ядра с упорной призмой, продольный разрез; на фиг. 2 - разрез А - А на фиг, 1; ча фиг, 3 - разрез Б - Б на фиг. 2.Плотина состоит из ядра 1, из глинистого грунта, на гранях 2 которого уложены экраны из полос 3, например полиэтиленовых, ч зонах примыкания ядра 1 к откосам 4 ущеПо обеим сторонам ядра 1 размещенырпые грунтовые призмы 5. Плотина уста:, влена на основание 6 из нескального грун- .1Работа плотины предлагаемой конструкц:- и осуществляется следующим образом.При уплотнении грунта ядра 1, вызван- но: о действием собственного веса, происходит отток воды, содержащейся в порах грунта и вытесняемой вследствие сокращения объема пор. Отток воды происходит в упорные призмы 5. Полосы 3 из водонепроницаемого материала удлиняют путь фильтрации (оттока) поровой воды из зон ядра 1, примыкающих к откосам 4 по сравнению с зонами ядра 1, удаленными от откосов 4. Это вызывает повышение степени водонасыщения и появления избыточного давления в поровой воде в зонах примыкания ядра 1 к откосам 4. Повышение давления в поровой воде приводит к снижению сил трения по контакту ядро-- откос 4, так как величина сил трения Т подчиняется известному закону где 1 -- коэффициент трения;б - нормальное напряжение в грунте,соответствующее моменту времени полного оттока поровой воды;Р - давление в поровой воде;1 - высота скального откоса.Повышение давления в поровой воде равносильно введению смазки по контакту ядро - откос. При повышении этого давления происходит проскальзывание ядра вдоль откосов с полной передачей нагрузки от соб Формула изобретения1. Плотина из грунтовых материалов, преимущественно для ущелья со скальными от 25 косами и нескальными основаниями, включающая ядро из глинистого грунта и расположенные по обе стороны его упорные грунтовые призмы, отличающаяся тем, что, с целью повышения надежности работы путем30уменьшения трещи нообразования в ядре,она снабжена экранами, размещенными награнях ядра в зонах примыкания ядра коткосам ущелья.2. Плотина по п. 1, отличающаяся тем,что каждый экран выполнен в виде полосиз полиэтилена./Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР574497, кл. Е 02 В 7/06, 1976.4 о 2. Тейтельбаум А. И. и др. Трещинообразования в ядрах и экранах каменно-земляных плотин. М., 1975, с. 144 в 1 (прототип) 10520 ственного веса грунта ядра на основание в русловой части плотины. Так как проскальзывание ядра вдоль бортов происходит по грунту, приближающемуся по свойствам к тяжелой жидкости (водонасыщенный грунт с повышением давления в поровой воде воспринимает сжимающие напряжения и не может воспринимать касательные напряжения), то такое проскальзывание не сопровождается формирование трещин в грунте, а происходит по схеме оплывания с заполнением неровностей скального откоса. Степень приближения свойств грунта к свойствам тяжелой жидкости может регулироваться путем изменения ширины водонепроницаемых полос.Предлагаемое выполнение плотины уменьшает трешинообразование в ядре, т,е. повышает надежность ее работы.Ожидаемый экономический эффект составляет 817.0 тыс. руб.9531173 Фиг.7 фиг. 5 Редактор Н. Пушненкова Заказ 5853/48 ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
