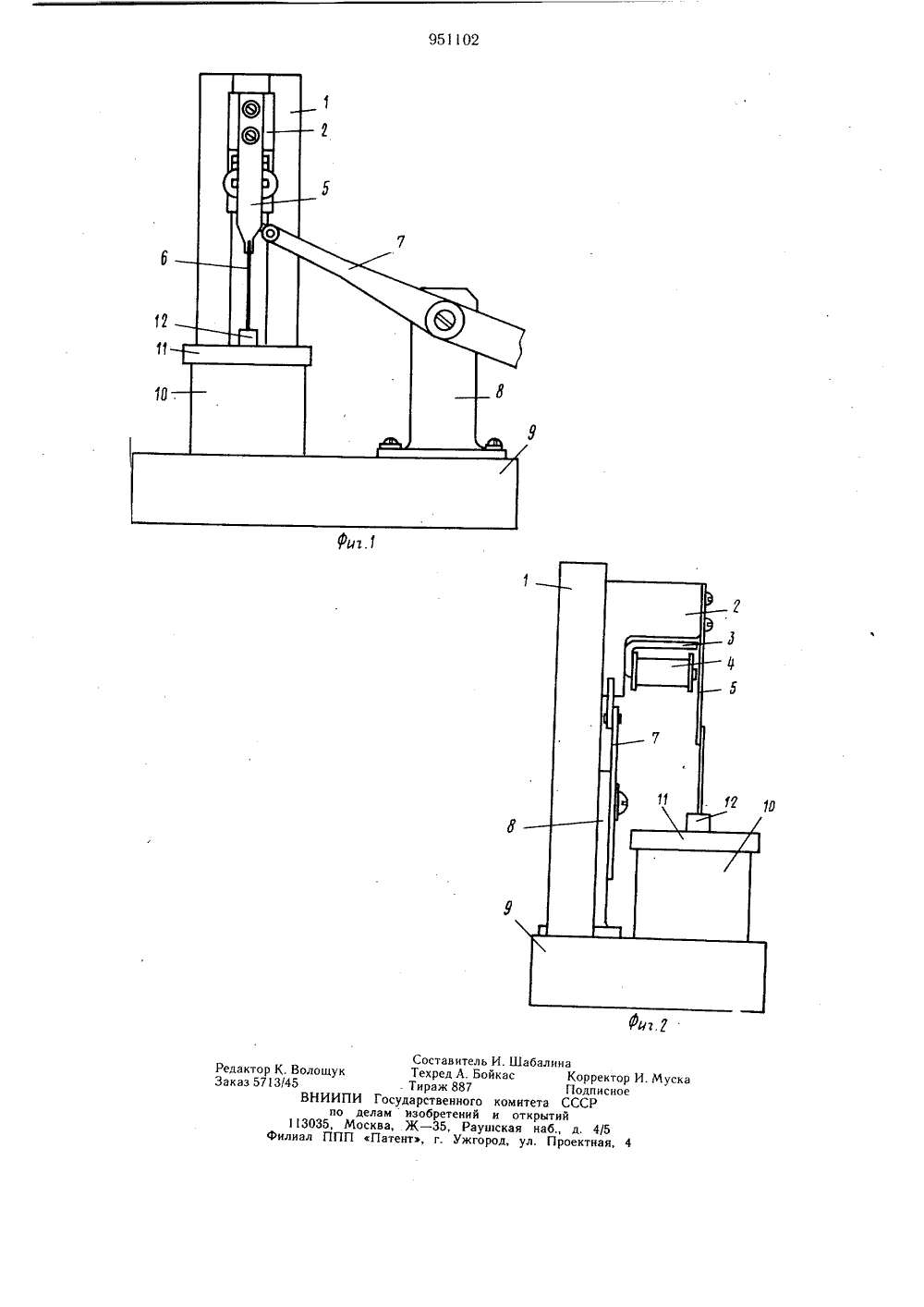

Микрогомогенизатор биологических препаратов в жидкости

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ951102(51) М. Кл.з С 01 М 1/28 Государственный комнтет Опубликовано 15.08.82. Бюллетень 30Дата опубликования описания 25.08.82по делам нзобретеннй н открытий", ж ттАТт 1 тф тт К 1 т 1:(ч.".Институт биологической физики АН СССР Щь 41 ИМИ 1 л(54) МИКРОГОМОГЕНИЗАТОР БИОЛОГИЧЕСКИХ ПРЕПАРАТОВ В ЖИДКОСТИ1Изобретение относится к биологии, к устройствам для гомогенизации биологических препаратов и может найти применение в медицине и биологии в процессе подготовки препаратов для различных видов анализа, Преимущественно изобретение может 5 быть использовано в тех случаях, когда в распоряжении исследователя имеются микро- количества вещества и потери его в процессе подготовки к анализу крайне нежелательны. 1 ОНаиболее близким к изобретению по технической сущности является микрогомогенизатор биологических препаратов в жидкости, содержащий электромагнитный вибратор, соединенный со схемой управления, и рабочий инструмент в виде иглы. Якорем 15 вибратора в известном микрогомогенизаторе является стальной стержень 11.Недостатком известного микрогомогенизатора является невысокая скорость процесса гомогенизации и недостаточно высокое качество гомогенизации из-за невозможности возбуждать на рабочем инструменте колебания достаточно высокой частоты.Цель изобретения - ускорение процесса гомогенизации и повышение качества. 2Достижение этой цели обеспечивается тем, что в микрогомогенизаторе биологических препаратов в жидкости, содержащем электромагнитный вибратор, соединенный со схемой управления и рабочий инструмент в виде иглы, якорь вибратора представляет собой пластину, жестко укрепленную одним концом на его корпусе, а другим концом связанную с иглой для сообщения ей резонансных колебательных движений, при этом игла установлена в той же плоскости, что и пластина.На фиг, 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид сбоку,Микрогомогенизатор содержит стойку 1, в пазу которой на скользящей посадке укреплен корпус 2 вибратора. На корпусе 2 закреплен магнитопровод 3 с катушкой 4. Якорь 5 вибратора представляет собой пластину из листовой пружинной стали, укрепленную одним концом на корпусе 2, а другим концом связанную, например посредством пайки, с рабочим инструментом 6 в виде тонкой упругой иглы для сообщения ей резонансных колебательных движений. Игла установлена в той же плоскости, что и плас 951102Формула изобретения ЗО 45 тина. Корпус 2 вибратора шарнирно связан с рычагом 7, закрепленным на поворотной оси на стойке 8. Стойка 1 и 8 жестко закреплены на станине 9, на которой также в фиксированном положении устанавливается охлаждающий стакан 10. В съемной крышке 1 стакана 1 О закрепляется микропробирка 12. Взаимное расположение рабочего инструмента 6 и микропробирки 12 соосно, Конец рабочего инструмента 6 может быть выполнен в форме лопатки, плоскость которой расположена в плоскости пластины. Схема управления вибратором размещена на станине 9 и может представлять собой генератор прямоугольных импульсов с регулируемой длительностью и частотой, который через ключевую схему подключен к катушке вибратора,Микрогомогенизатор работает следующим образом.С помощью рычага 7 отводят вибратор, скользящий в пазу стойки 1 в крайнее верхнее положение, В стакан 10, в случае необходимости, помешают охлаждающую среду, например воду со льдом, и одевают на него крышку 11 с закрепленной в ней микропробиркой 2, в которой находится препарат, подлежащий гомогенизации. Установив с помощью схемы управления требуемый режим гомогенизации, рычагомопускают вибратор вниз так, что рабочий инструмент 6 опускается в микропробирку 12, не касаясь ее дна. Затем включают генератор, при этом колеблющийся язычок возбуждает на рабочем инструменте 6 стоячую волну поперечных колебаний. Возбуждение стоячей волны и перемешивание содержимого микропробирки 12 можно наблюдать визуально. Регулируя частоту генератора, устанавливают условия резонанса колебаний рабочего инструмента 6 при различной длине волны, а регулируя длительность импульсов - интенсивность колебаний.Микрогомогенизатор использовался для гомогенизации препаратов нервной ткани. Отдельные ганглии большого прудовика помещали в микропробирки с максимальным объемом до 60 мкл, содержащие 30 мкл буферного раствора. Гомогенизацию производили при охлаждении тающим льдоммин на частоте около 1 кГц рабочим инструментом в виде проволоки из нержавеюшей стали сечением 0,3 мм и длиной 35 мм с кончиком в форме лопатки. Предварительно подобранный режим гомогенизации сохраняется в повторных случаях и подрегулировка производится только регулятором частоты в малых пределах по визуально наблюдаемой стоячей волне на рабочем инструменте, Инструмент практически не уносит на сеое содержимого пробирки и при правильно подобранном режиме не разбрызгивает во время гомогенизации. Производили также гомогенизацию других тканей: мы О шечной, соединительной, отдельных икриноки т.п. в различных объемах от единиц микролитров до долей миллилитра с одним и тем же рабочим инструментом. Обычное время гомогенизации 0,5 - 3 мин на частотах от 500 Гц до 3 кГц,Использование предполагаемого изобретения по сравнению с известным устройством повышает эффективность гомогенизации. Устройство позволяет гомогенизировать различные биологические препараты с различной механической прочностью, причем время, затрачиваемое на гомогенизацию, весьма мало, что очень сушественно ввиду неизбежного разогрева и возможной вследствие этого денатурации препарата. Установленный режим гомогенизации хорошо выдерживается в повторных опытах, что обеспечивает идентичные условия анализа исследуемых препаратов. Микрогомогенизатор биологических препаратов в жидкости, содержащий электромагнитный вибратор, соединенный со схемой управления, и рабочий инструмент в виз 5 де иглы, отличающийся тем, что, с цельюускорения процесса гомогенизации и повышения качества, якорь вибратора представляет собой пластину, жестко укрепленную одним концом на его корпусе, а другим концом связанную с иглой для сообшения ей резонансных колебательных движений, при этом игла установлена в той же плоскости, что и пластина. Источники информации,принятые во внимание при экспертизе 1. Алимарин И. П., Петрикова М. Н. Качественный и количественный ультрамикрохимический анализ. М., Химия, 1974, с. 120 - 121.итель И. ШабалА. Бойкас87ного кний иРаугнсУжгород ул Редак Заказ омитетаоткры кая наб К. Волошук3/45ВНИИпо113035,Филиал ПП Состав Техред
