Отстойник для разделения суспензий и уплотнения осадка

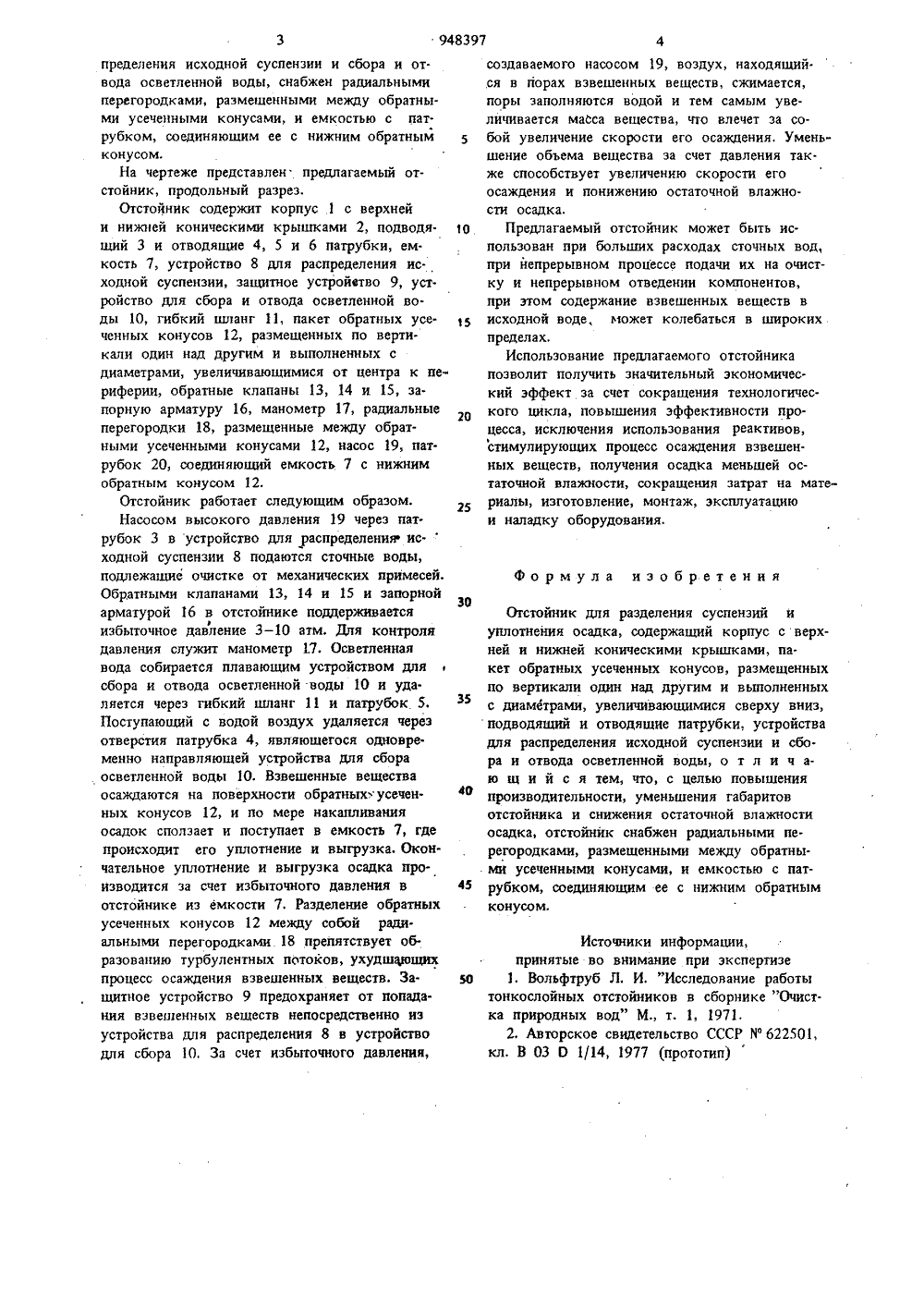

(54) ОТСТОЙНИК ДЛЯ РАЗДЕЛЕНИЯ СУСПЕНЗИЙ И УПЛОТНЕНИЯ ОСАДКАИзобретение относится к области очисткисточных вод, в частности к устройствам, пред.назначенным для разделения суспензий и уплотнения осадка, и может быть использованодля очистки сточных вод от механических примесей на предприятиях любых отраслей промышпенности, например в металлургической, нефтехимической, целлюлозно. бумажной, где необходимо разделение твердой и жидкой фаз иуплотнение осадка.Известен отстойник, содержащий корпус,10подводящие и отводящие трубопроводы, полки одинаковой длины, расположенные другнад другом, с зазором между ними и некоторым углом наклона их к горизонту (1).15Недостатками конструкции являются низкая производительность, получение осадка высокой остаточной влажности и значительные ыбариты устройства,Наиболее близким к изобретению по технической сущности и достигаемому результату является отстойник для разделения суспензий и уплотнения осадка, содержащий корпус с верхней и нижней коническими крышками, пакет обратных усеченных конусов, размещенных по вертикали один над другим н выполненных с диаметрами, увеличивающимися сверху вниз от центра к периферии, подводящий и отводящие патрубки, устройства для распределения исходной суспензии и сбора и отвода осветленной воды (2,.Недостатком известного устройства является относительно невысокая производительность и обводненность сгущенного осадка. Цель изобретения - повышение производи- тельности отстойника, уменьшение его габа. ритов и снижение остаточной влажности осадка,Поставленная цель достигается тем, что отстойник для разделения суспенэий и уплотнения осадка, содержащий корпус с верхней и нижней коническими крышками, пакет обратных усеченных: конусов, размещенных по вертикали один над другим и выполненных с диаметрами, увеличивающимися сверху вниз от центра к периферии, подводящий и отводящие патрубки, устройства для рас 948397пределения исходной суспензии и сбора и отвода осветленной воды, снабжен радиальными перегородками, размещенными между обратными усеченными конусами, и емкостью с патрубком, соединяющим ее с нижним обратным конусом.На чертеже представлен предлагаемый от. стойник, продольный разрез.Отстойник содержит корпус 1 с верхней и нижней коническими крышками 2, подводящий 3 и отводящие 4, 5 и 6 патрубки, емкость 7, устройство 8 для распределения ис. ходной суспензии, защитное устройетво 9, устройство для сбора и отвода осветленной воды 10, гибкий шланг 11, пакет обратных усеченных конусов 12, размещенных по верти. кали один над другим и выполненных с диаметрами, увеличивающимися от центра к периферии, обратные клапаны 13, 14 и 15, запорную арматуру 16, манометр 17, радиальные перегородки 18, размещенные между обратными усеченными конусами 12, насос 19, патрубок 20, соединяющий емкость 7 с нижним обратным конусом 12.Отстойник работает следующим образом,Насосом высокого давления 19 через пат. рубок 3 в устройство для распределения ис.ходной суспензии 8 подаются сточные воды, подлежащие очистке от механических примесей, Обратными клапанами 13, 14 и 15 и запорной арматурой 16 в отстойнике поддерживаетсяФизбыточное давление 3 - 10 атм. Для контроля давления служит манометр 17, Осветленная вода собирается плавающим устройством для сбора и отвода осветленной воды 10 и уда. ляется через гибкий шланг 11 и патрубок 5. Поступающий с водой воздух удаляется через отверстия патрубка 4, являющегося одновременно направляющей устройства для сбора , осветленной воды 10, Взвешенные вещества осаждаются на поверхности обратныхусеченных конусов 12, и по мере накапливания осадок сползает и поступает в емкость 7, где происходит его уплотнение и выгрузка. Окончательное уплотнение и выгрузка осадка производится за счет избыточного давления в отстойнике из емкости 7, Разделение обратных усеченных конусов 12 между собой радиальными перегородками 18 препятствует образованию турбулентных потоков, ухудшающих процесс осаждения взвешенных веществ. За. щитное устройство 9 предохраняет от попада. ния взвешенных веществ непосредственно из устройства для распределения 8 в устройство для сбора 10, За счет избыточного давления,создаваемого насосом 19, воздух, находящий.ся в порах взвешенных веществ, сжимается,поры заполняются водой и тем самым увеличивается масса вещества, что влечет за собой увеличение скорости его осаждения, Уменьшение объема вещества за счет давления так.же способствует увеличению скорости егоосаждения и понижению остаточной влажности осадка.О Предлагаемый отстойник может быть использован при больших расходах сточных вод,при непрерывном процессе подачи их на очистку и непрерывном отведении компонентов,при этом содержание взвешенных веществ висходной воде, может колебаться в широких.пределах.Использование предлагаемого отстойникапозволит получить значительный экономический эффект за счет сокрашения технологического цикла, повышения эффективности процесса, исключения использования реактивов,стимулируюших процесс осаждения взвешен.ных веществ, получения осадка меньшей остаточной влажности, сокрашения затрат на материалы, изготовление, монтаж, эксплуатациюи наладку оборудования.Формула изобретения30Отстойник для разделения суспензий иуплотнения осадка, содержащий корпус с верхней и нижней коническими крышками, пакет обратных усеченных конусов, размещенных по вертикали один над другим и выполненных с диаметрами, увеличивающимися сверху вниз, подводящий и отводящие патрубки, устройства для распределения исходной суспензии и сбора и отвода осветленной воды, о т л и ч аю щ и й с я тем, что, с целью повышения производительности, уменьшения габаритов отстойника и снижения остаточной влажности осадка, отстойник снабжен радиальными перегородками, размещенными между обратными усеченными конусами, и емкостью с пат рубком, соединяющим ее с нижним обратнымконусом.Источники информации,принятые во внимание при экспертизе50 1, Вольфтруб Л. И. "Исследование работытонкослойных отстойников в сборнике "Очистка природных вод" М т, 1, 1971,2, Авторское свидетельство СССР 9622501,кл, В 03 О 1/14, 1977 (прототип)
