Способ управления процессом обессоливания нефти

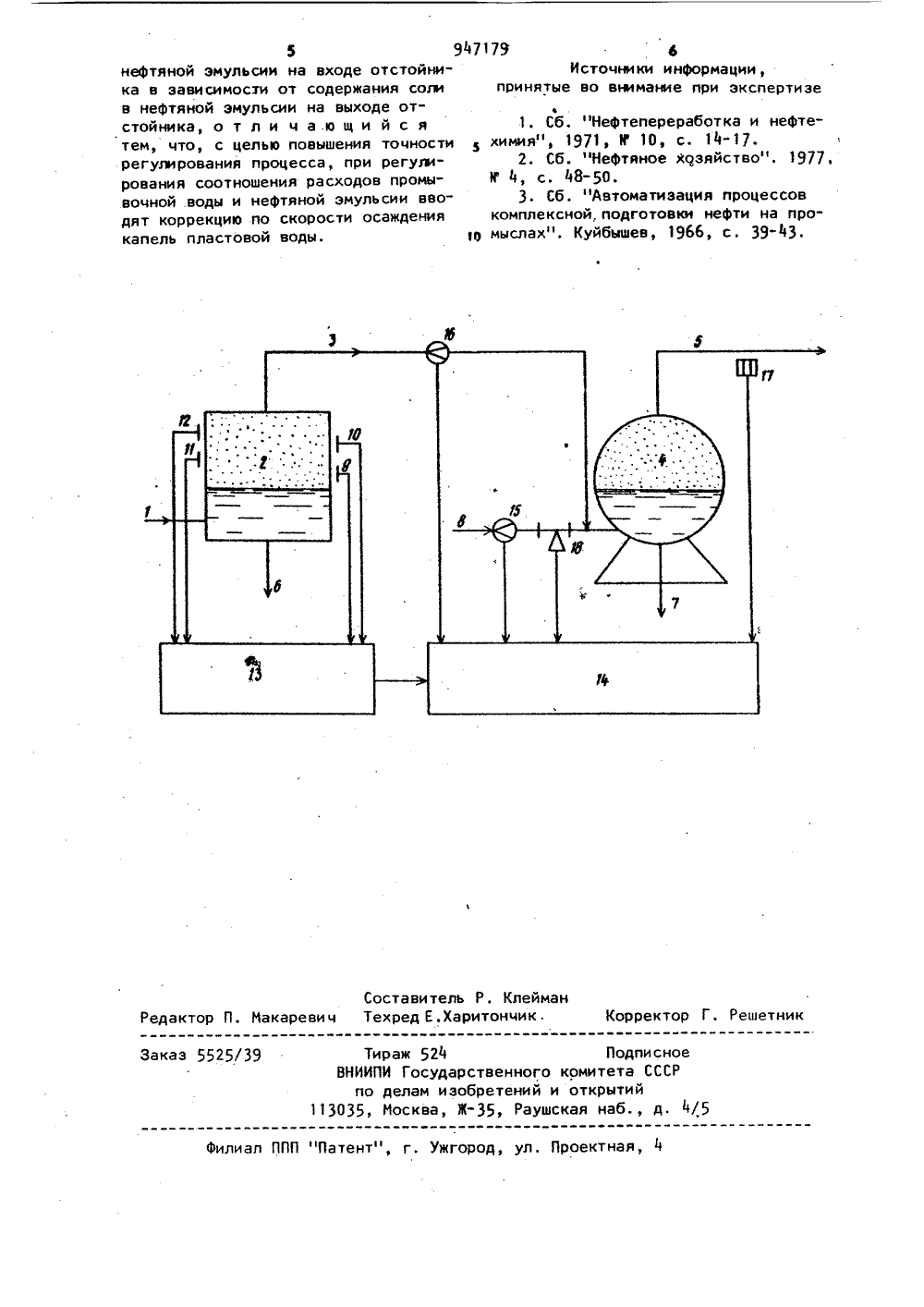

, )тс:,Научно-исследовательский и проектный инсффутпо комплексной автоматизации нефтяной и химичеСКой-"промышленности(5 Й) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ОБЕССОЛИВАНИЯНЕФТИ 1Изобретение относится к управлению процессом обессоливания нефтяной эмульсии в установках комплексной подготовки нефти и может быть использовано в нефтедобывающей и нефтеперерабатывающей промышленности.Известен способ управления процессом обессоливания нефтяной эмульсии, состоящий в изменении величины расхода промывочной воды в зависимости от содержания соли в нефтяной эмульсии и в промывочной воде, изменении содержания воды в сырой нефти и остаточного содержания воды в нефтяной эмульсии на выходе отстойника 1.Известен также способ регулирования процесса обессоливания нефтяной эмульсии, состоящий в изменении расхода промывочной воды в зависимости от содержания соли и воды в нефтяной эмульсии остаточного содержания воды в готовой нефти при заданном содержании соли в готовой нефти 2 ,Наиболее близким к предлагаемомуйотехнической сущности является способрегулирования соотношения расходовпромывочной воды и нефтяной эмульсиина входе отстойника в зависимости отсодержания соли в нефтяной эмульсиина выходе отстойника 3,Общий недостаток известных,способов заключается в том, что они не1 Оучитывают скорость осаждения капельв отстойниках, которая значительновлияет на соотношения расходов промывочной воды и нефтяной эмульсии навходе отстойника процесса обессоливания.Цель изобретения - повышение точности регулирования.Поставленная цель достигается тем,что при регулировании соотношенияо расходов промывочной воды и нефтянойэмульсии вводят коррекцию по скоростиосаждения капель пластовой воды.Следует отметить, что при нос гоянном времени отстоя чем бопьвг скоростьПредварительные расчеты показывают, что среднеквадратическое отклонение концентрации соли от ее номинального значения при внедрении предлагаемого способа уменьшит:я на 34, т.е, точность регулирования увеличивается,Формула изобретения 394717осаждения капель в отстойниках процесса обезвоживания, тем меньше концентрация воды в нефтяной эмульсии навыходе процесса.Следовательно, возникает необходимость уменьшения величины расходапромывочной воды на входе шаровых отстойников процесса обессоливания,что связано с величиной содержаниясоли в нефтяной эмульсии на выходе 10и соотношения расходов промывочнойводы и нефтяной эмульсии на входешаровых отстойников,Соотношение расходов промывочнойводы и нефтяной эмульсии, подаваемых 15на вход шаровых отстойников, влияетна процесс обессоливания в двух направлениях: увеличение величины данного соотношения способствует увеличению степени контактирования промывочной воды с каплями пластовой соленой воды и, тем самым, увеличиваетпроцесс коалесценции капель и уменьшает содержание растворенной соли впластовых водяных каплях; увеличениесоотношения расходов промывочной, водыи нефтяной эмульсии уменьшает содержание соли, находящейся в нефтянойэмульсии в виде кристалликов.Следовательно, увеличение скорости 30осаждения капель воды в нефтянойэмульсии в отстойниках процесса обезвоживания в конечном счете приводитк тому, что промывочная вода преимущественно расходуется на отделении из35нефтяной эмульсии соли в виде кристалликов, что значительно влияет на точность регулирования концентрации соли в нефтяной эмульсии на выходе шаровых отстойников. Это доказывает40правильность выбора цели и ее теоретического решения.На чертеже представлено устройство реализации способа,.Нефтяная эмульсия по трубопроводу1 поступает в отстойник 2 процесса45обезвоживания. Отстоянная нефтянаяэмульсия с выхода процесса обезвоживания по трубопроводу 3 поступает вшаровой отстойник 4 процесса обессоливания. Готовая продукция - обезвоженная и обессоленная нефтяная эмульсия вызодится с шарового отстойникапо трубопроводу 5. Отстоявшая водав отстойниках процессов обезвоживания и обессоливания выводится по трубопроводам б и 7. Промывочная водана процесс обессоливания поступаетпо трубопроводу 8,9 4Скорость осаждения капель гластовой воды в отстойнике процесса обезвоживания измеряется косвенным образом. Для этого используются соотношения перепадов гидростатических давлений нефтяной эмульсии, измеренные между точками 9, 1 О и 11, 12, расположенные в эмульсионной части жидкости по высоте отстойника. Ссотношение перепадов гидростатических давлений расчитывается вычислительным блоком 13, выход которого соединен с камерой "коррекция" регулятора 14 соотношения, .Последний получает информацию от измерителей 1 и 16 расходов промывочной воды и нефтяной эмульсии и от измерителя 17 содержания соли в нефтяной эмульсии на выходе шарового отстойника сигнал с выхода регулятора 14 соотношения поступает на исполнительный механизм 18, установленный на трубопроводе промывочной воды, Концентрация соли в нефтяной эмульсии на выходе шарового отстойника регулируется регулятором 14 соотношения с воздействием на расход промывочной воды. При этом ведущим сигналом регулятора соотношения является сигнал, пропорциональный величине расхода нефтяной эмульсии измеряемым измерителем 16. При изменении скорости осаждения капель пластовой воды в отстойнике процесса обезвоживания на выходе вычислительного блока 13 появляется корректируощий сигнал, который поступает в камеру "коррекция" регулятора 14 соотношения и изменяет величину соотношения расходов промывочной воды и нефтяной эмульсии. Регулятор вырабатывает соответствующий корректирующий сигнал расхода промывочной воды и тем самым уменьшает отклонения концентрации соли от ее номинального значения. Способ управления процессом обессоливания нефти путем изменения соотношения расходов промывочной воды иЬ Источники информации,принятые во внимание при экспертизеТираж 524 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д 4/5 Заказ 5525/39 Филиал ППП "Патент", г. Ужгород, ул. Проектная,5нефтяной эмульсии на входе отстойника в зависимости от содержания соли в нефтяной эмульсии на выходе отстойника, о т л и ч а .ю щ и й с я тем, что, с целью повышения точности регулирования процесса, при регулирования соотношения расходов промывочной .воды и нефтяной эмульсии вводят коррекцию по скорости осаждения капель пластовой воды,1. Сб. "Нефтепереработка и нефте химия", 1971, 11 10, с. 14-17. 2. Сб. "Нефтяное зяйство". 1977,Н 4, с. 48-50. 3. Сб. "Автоматизация процессов комплексной, подготовки нефти на прод мыслах". Куйбышев, 1966, с. 39-43.
