Приемник дискретных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

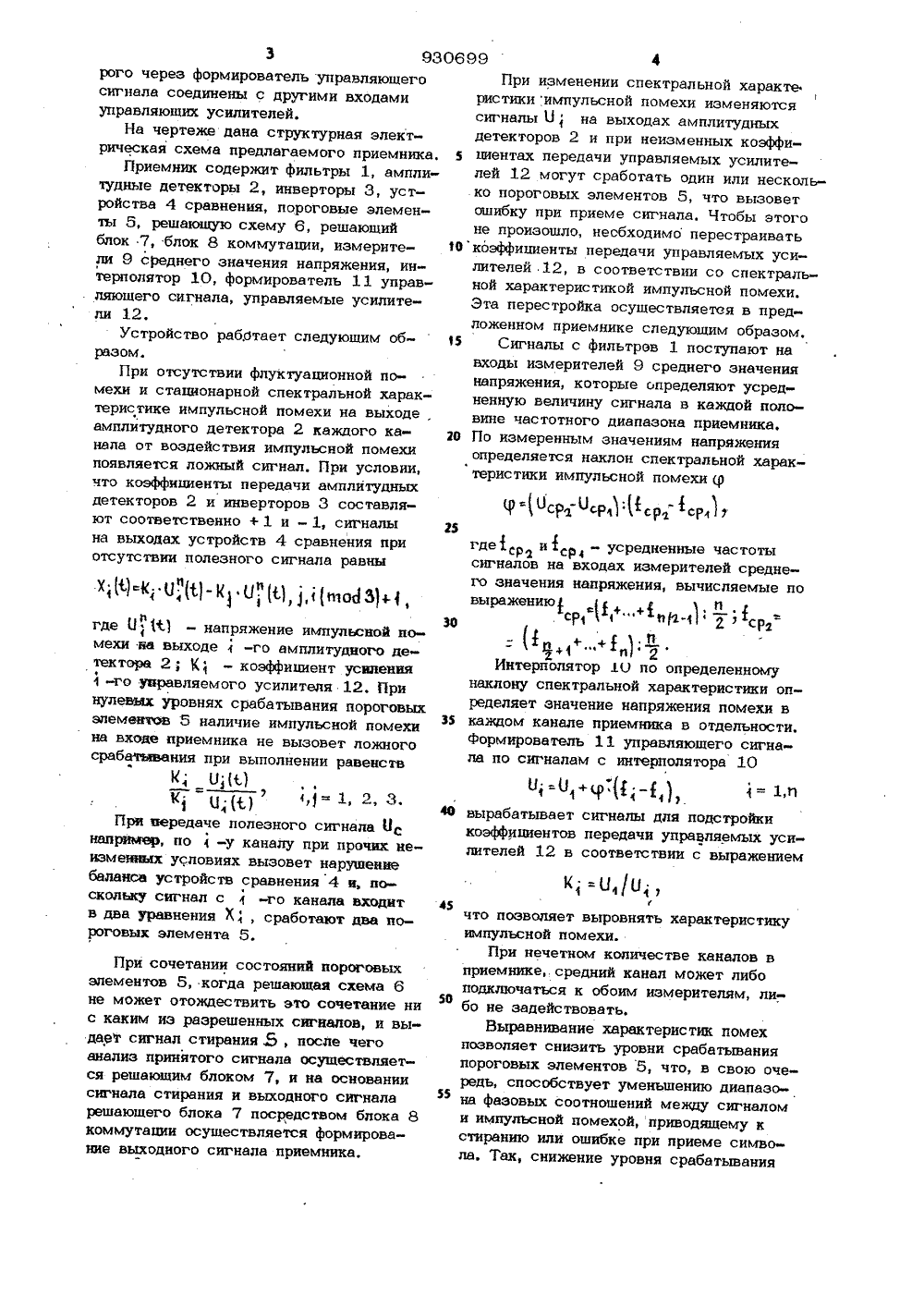

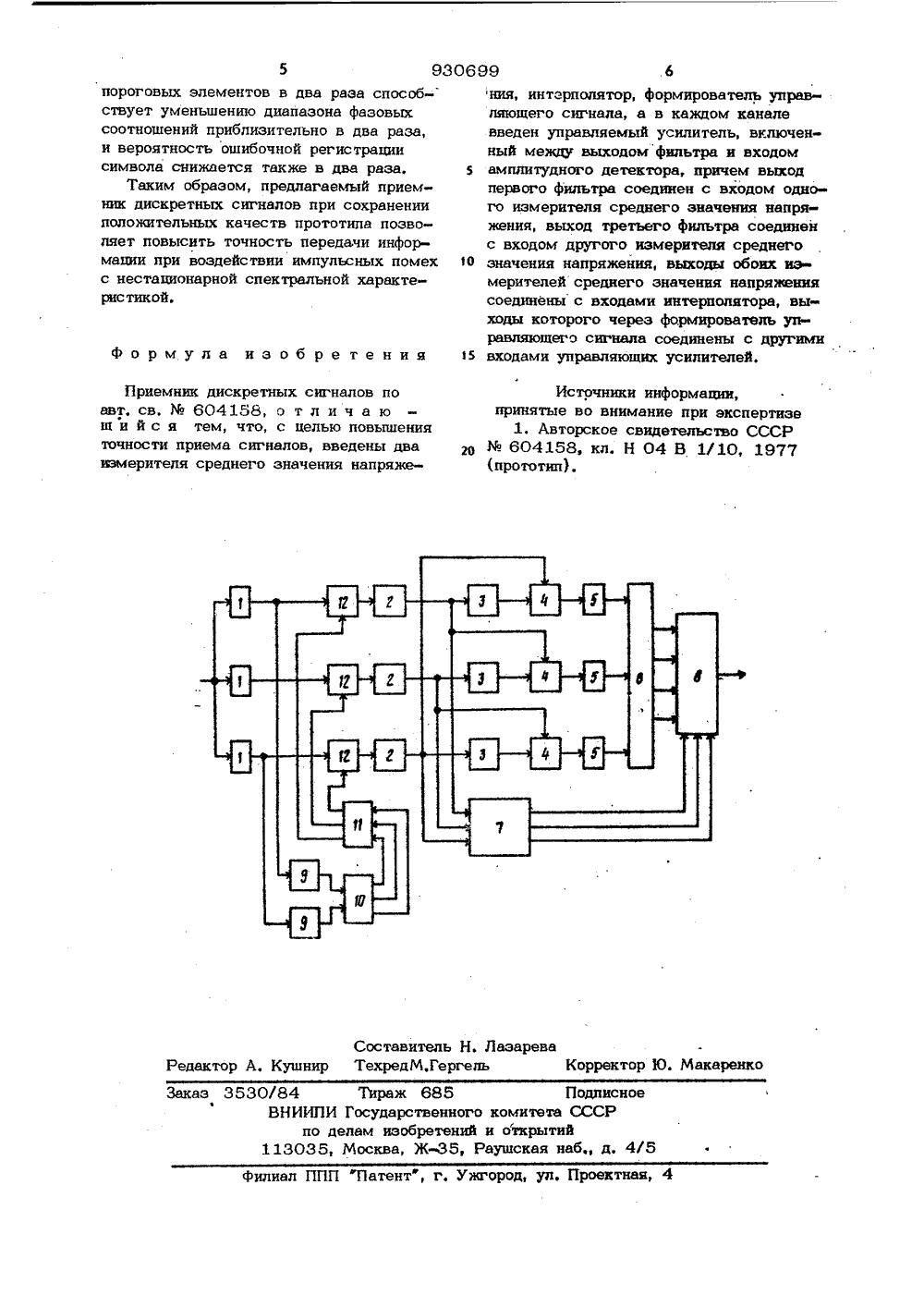

Союз СоветскихСоциалистическихреспубттик ИСАНИЕ ИДЕТИЛЬСТВУ К АВТОРСКОМ) Дополнительное к авт. свид-в М 604158 22) Заявлено 30,12.80 (21) 32с присоединением заявки,% 723/18-09 Н 04 В 1/10 Н 04 Ь 1/10 ЬеударетеенныВ немнте 23) Приориг делам нэебретеки н аткрытнябликовано 23,05,82, Б та опубликования опис ДК 621.394(7 Московски ской авиа итут инженеров г 4) ПРИЕМНИК ДИСКРЕТНЫХ СИ 0 дними входам един ены блока коммуго соединены ми ешающей е вхо т ко н точИзобретение относится к электросвязи.По основному ав.т, св. Ы 604158 известен приемник дискретных сигналов, содержащий не менее трех каналов, в каждый из которых входят последовательно соединенные фильтр иамплитудный детектор, а также пороговый элемент, выход которого соединен с решающей схемой, причем входы фильтров объединейы и являются входами устройства, в каждый канал между амплитудным детектором и пороговым элементом включены инверторы, и устройства сравнения, первые входы которых соединены с выходами соответствующих амплитудных детекторов непосредственно, а вторые входы - через инверторы с выходом амплитудного детектора последующего канала, причем второй вход устройства сравнения последнего канала соединен с выходом амплитудного детектора первого канала, выходы амплитудных детекторов всех каналовЬсоединены с соответствующими входами решающего блока, выходы которого сотации, други дь торос соответствующими выхода рсхемы 11.Однако в известном приемнике едостаточная точность приема.Цель изобретения повышениености приема сигналов.Поставленная цель достигается темчто в известный приемник дискретных Осигналов введены два измерителя среднего значения напряжения, интерполятоФормирователь управляющего сигнала,в каждом канале введен управляемый 5усилитель, включенный между выходомфильтра и входом амплитудного детектора, причемвыход первого фильтра соминеи с входом одного измерителясреднего значения напряжения, выходтретьего фильтра соединен с входомдругого измерителя среднего значениянапряжения, выходы обоих измерителейсреднего значения напряжения соединеньс входами интерполятора, выходы кото930699 Лазарева та А. Кушнир ТехредМ Г ль Корректор Ю. Макаренко 30/84 Тираж 685 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Мжква, Ж, Раушская наб., д. 4/з лиал ППП "Патент, г, Ужгород, ул. Проектная пороговых элементов в два раза способствует уменьшению диапазона фазовых соотношений приблизительно в два раза, и вероятность ошибочной регистрации символа снижается также в два раза.Таким образом, предлагаемый приемник дискретных сигналов при сохранении положительных качеств прототипа позволяет повысить точность передачи информации при воздействии импульсных помех с нестационарной спектральной характеристикойй. формула изобретения Приемник дискретных сигналов по авт. св. % 604158, о т л и ч а ю щ и й с я тем, что, с целью повышения точности приема сигналов, введены два измерителя среднего значения напряжения, интзрполятор, формирователь управляющего сигнала, а в каждом канале введен управляемый усилитель, включенный между выходом фильтра и входом 5 амплитудного детектора, причем выходпервого фильтра соединен с входом одного измерителя среднего значения напряжения, выход третьего фильтра соединен с входом другого измерителя среднего 10 значения напряжения, выходы обоих измерителей среднего значения напряжения соединены с входами интерполятора, выходы которого через формирователь управляющего сигнала соединены с другими 35 входами управляющих усилителей. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 604158, кл. Н 04 В 1/10, 1977
СмотретьЗаявка
3225723, 30.12.1980
МОСКОВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ГРАЖДАНСКОЙ АВИАЦИИ
ВАСИЛЬЕВ ВЛАДИМИР ИВАНОВИЧ, БУРКИН АЛЕКСАНДР ПЕТРОВИЧ, КИШЕНСКИЙ СЕРГЕЙ ЖАНОВИЧ
МПК / Метки
МПК: H04B 1/10
Метки: дискретных, приемник, сигналов
Опубликовано: 23.05.1982
Код ссылки
<a href="https://patents.su/3-930699-priemnik-diskretnykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Приемник дискретных сигналов</a>
