Генератор импульсов

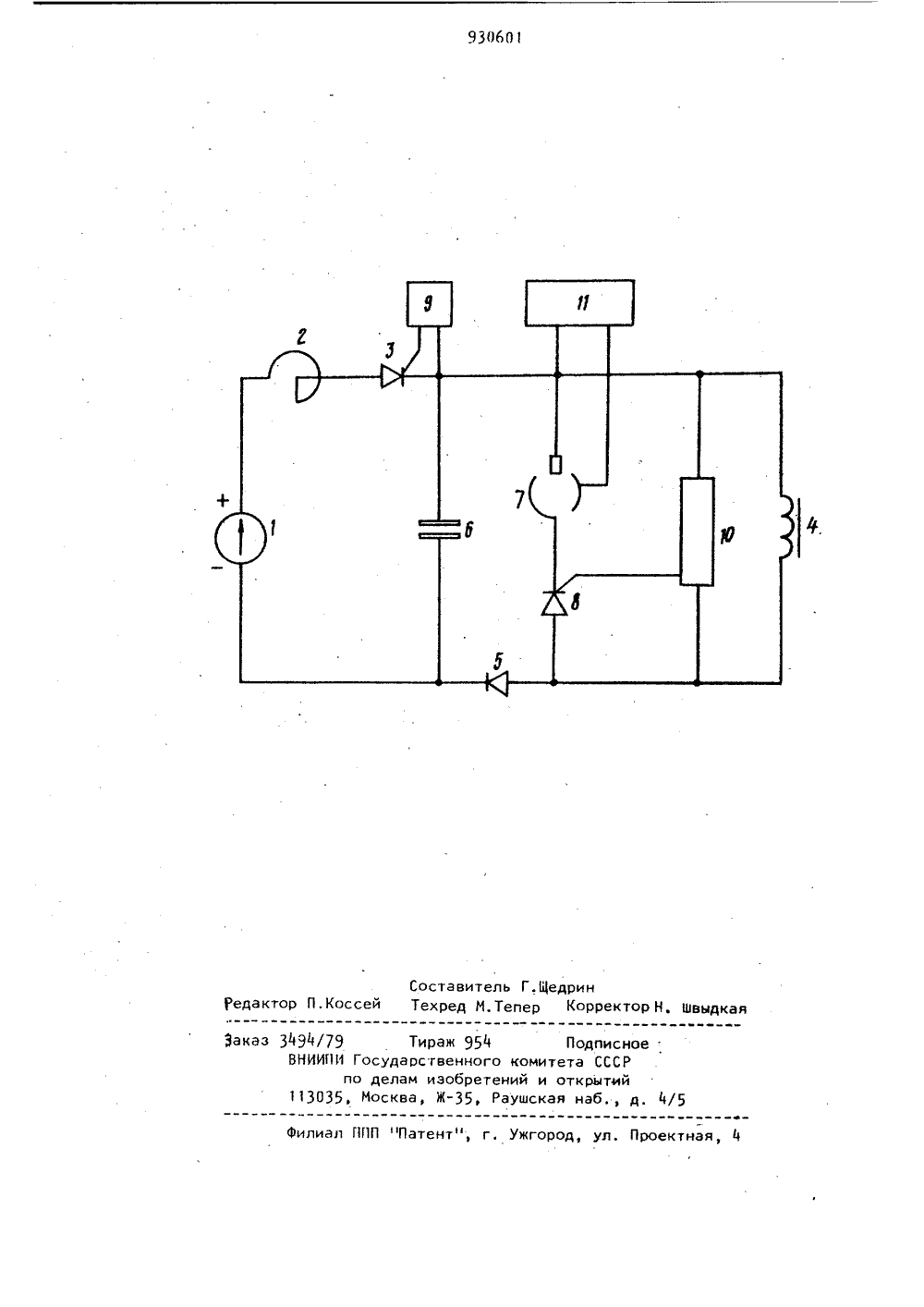

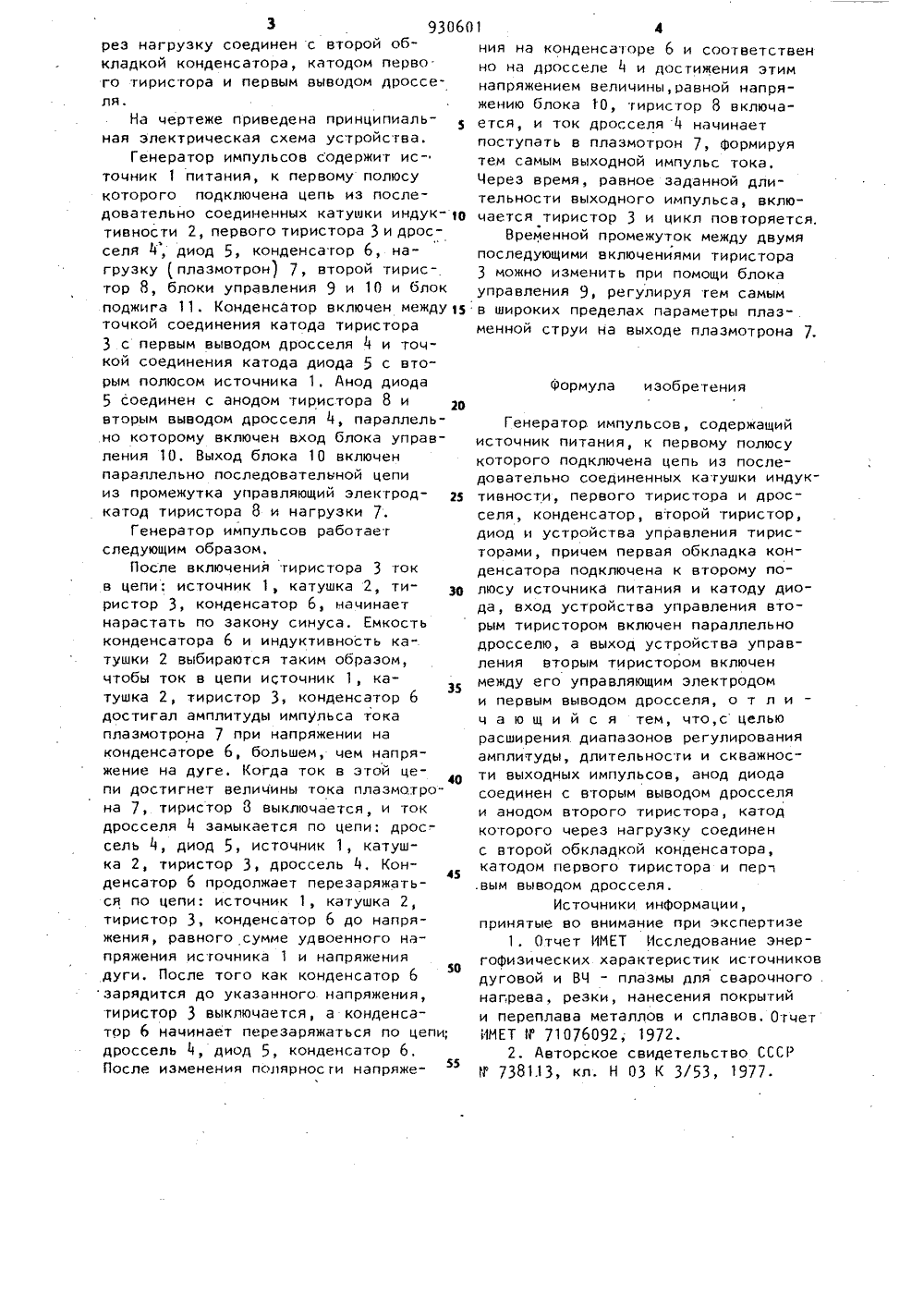

ОП ЫСАНИЕИ ЗОЗРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51)М. Кл.03 всударствснный квинтат СССР вв двлам наабрвтеннй н вткрытнй(23) Приоритет Опубликовано 23,05,82. Бюллетень19 Дата опубликования опнсания 23.05,82(5 Й) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано для питания газоразрядных при 5 оров, в частности импульсных плазмогронов.5Известен генератор мощных импульсов, содержащий источник питания,три тиристора, коммутирующий конденсатор, балластные резисторыНедостаток этого устройства состоит в том, что значительная часть энергии теряется в балластных сопротивлениях.Наиболее близким по технической сущности к данному изобретению является генератор импульсов, содержащий источник питания, тиристоры, катушку индуктивности, дроссель, конденсатор, диоды, резисторы, магнитные звенья сжатия 2.Недостатком э гого генератора является то, чго он не обеспечивает регулирования парамегров выходных импульсов в широких пределах. Цель изобретения - расширение диапазонов регулирования амплитуды, длительности и скважности выходных импульсов.Поставленная цель достигается тем, что в генераторе имаульсов, содержащем источник питания, к первому полюсу которого подключена цепь из последовательно соединенных катушки индуктивности, первого тиристора и дросселя, конденсатор, второй тиристор, диод и устройства управления тиристорами, причем первая обкладка конденсатора подключена к второму полюсу источника питания и катоду диода, вход устройства управления вторым тиристором включен параллельно дросселю, а выход устройства управления вторым тиристором включен между его управляю-, щим электродом и первым выводом дросселя, анод диода соединен с вторым выводом дросселя и анодом второго тиристора, катод которого че3 93060рез нагрузку соединен с второй обкладкой конденсатора, катодом первого тиристора и первым выводом дросселя,На чертеже приведена принципиальная электрическая схема устройства.Генератор импульсов содержит источник 1 питания, к первому полюсукоторого подключена цепь из последовательно соединенных катушки индук ртивности 2, первого тиристора 3 и дросселя 4, диод 5, конденсатор 6, нагрузку ( плазмотрон) 7, второй тиристор 8, блоки управления 9 и 10 и блокподжига 11. Конденсатор включен между 15точкой соединения катода тиристора3 с первым выводом дросселя 4 и точкой соединения катода диода 5 с вторым полюсом источника 1. Анод диода5 соединен с анодом тиристора 8 ивторым выводом дросселя 4, параллельно которому включен вход блока управления 10. Выход блока 10 включенпараллельно последовательной цепииз промежутка управляющий электродкатод тиристора 8 и нагрузки 7.Генератор импульсов работаетследующим образом.После включения тиристора 3 гокв цепи: источник 1, катушка 2, тиристор 3, конденсатор 6, начинаетнарастать по закону синуса. Емкостьконденсатора 6 и индуктивность ка"тушки 2 выбираются таким образом,чтобы ток в цепи источник 1, катушка 2, тиристор 3, конденсатор 6достигал амплитуды импульса токаплазмотрона 7 при напряжении наконденсаторе 6 большем, чем напряжение на дуге. Когда ток в этой цепи достигнет величины тока плаэмотрона 7, тиристор 8 выключается, и токдросселя 4 замыкается по цепи: дроссель 4, диод 5, источник 1, катушка 2, тиристор 3, дроссель 4, Конденсатор 6 продолжает перезаряжаться по цепи: источник 1, катушка 2,тиристор 3, конденсатор 6 до напряжения, равного сумме удвоенного напряжения ис гочника 1 и напряжения50дуги. После того как конденсатор 6зарядится до указанного напряжения,тиристор 3 выключается, а конденсатор 6 начинает перезаряжаться по цепи;дроссель 4, диод 5, конденсатор 6.После изменения полярнос ги напряже 55 1 4ния на конденсаторе 6 и соответствен но на дросселе 4 и достижения этим напряжением величины, равной напряжению блока 10, тиристор 8 включается, и ток дросселя 4 начинает поступать в плазмотрон 7, формируя тем самым выходной импульс тока. Через время, равное заданной длительности выходного импульса, включается тиристор 3 и цикл повторяется.Временной промежуток между двумя последующими включениями тиристора 3 можно изменить при помощи блока управления 9, регулируя гем самым в широких пределах параметры плазменной струи на выходе плаэмотрона 7,Формула изобретения Генератор. импульсов, содержащийисточник питания, к первому полюсукоторого подключена цепь из последовательно соединенных катушки индуктивности, первого тиристора и дросселя, конденсатор, второй тиристор,диод и устройства управления тиристорами, причем первая обкладка конденсатора подключена к второму полюсу источника питания и катоду диода, вход устройства управления вторым тиристором включен параллельнодросселю, а выход устройства управления вторым тиристором включенмежду его управляющим электродоми первым выводом дросселя, о т л ич а ю щ и й с я тем, что,с цельюрасширения. диапазонов регулированияамплитуды, длительности и скважности выходных импульсов, анод диодасоединен с вторым выводом дросселяи анодом второго тиристора, катодкоторого через нагрузку соединенс второй обкладкой конденсатора,катодом первого тиристора и пер,вым выводом дросселя,Источники информации,принятые во внимание при экспертизе1, Отчет ИИЕТ Исследование энергофизических характеристик источниковдуговой и ВЧ - плазмы для сварочного .нагрева, резки, нанесения покрытийи переплава металлов и сплавов. ОтчетИИЕТ Н 71076092, 1972.2. Авторское свидетельство СССРМ 7381.13, кл, Н 03 К 3/53, 197793 В 6 В 1 Составитель Г.ЦедринРедактор П,Коссей Техред М.Тепер Корректор Н,илиал ГИ 1 П "Патентф, г. Ужгород, ул. Проектна 494/79 Тираж 954ВНИИПИ Государственного комитепо делам изобретений и о 113035, Москва, Ж, Раушская одписноеа СССРкрытийнаб., д.
