Многопрограммное устройство управления

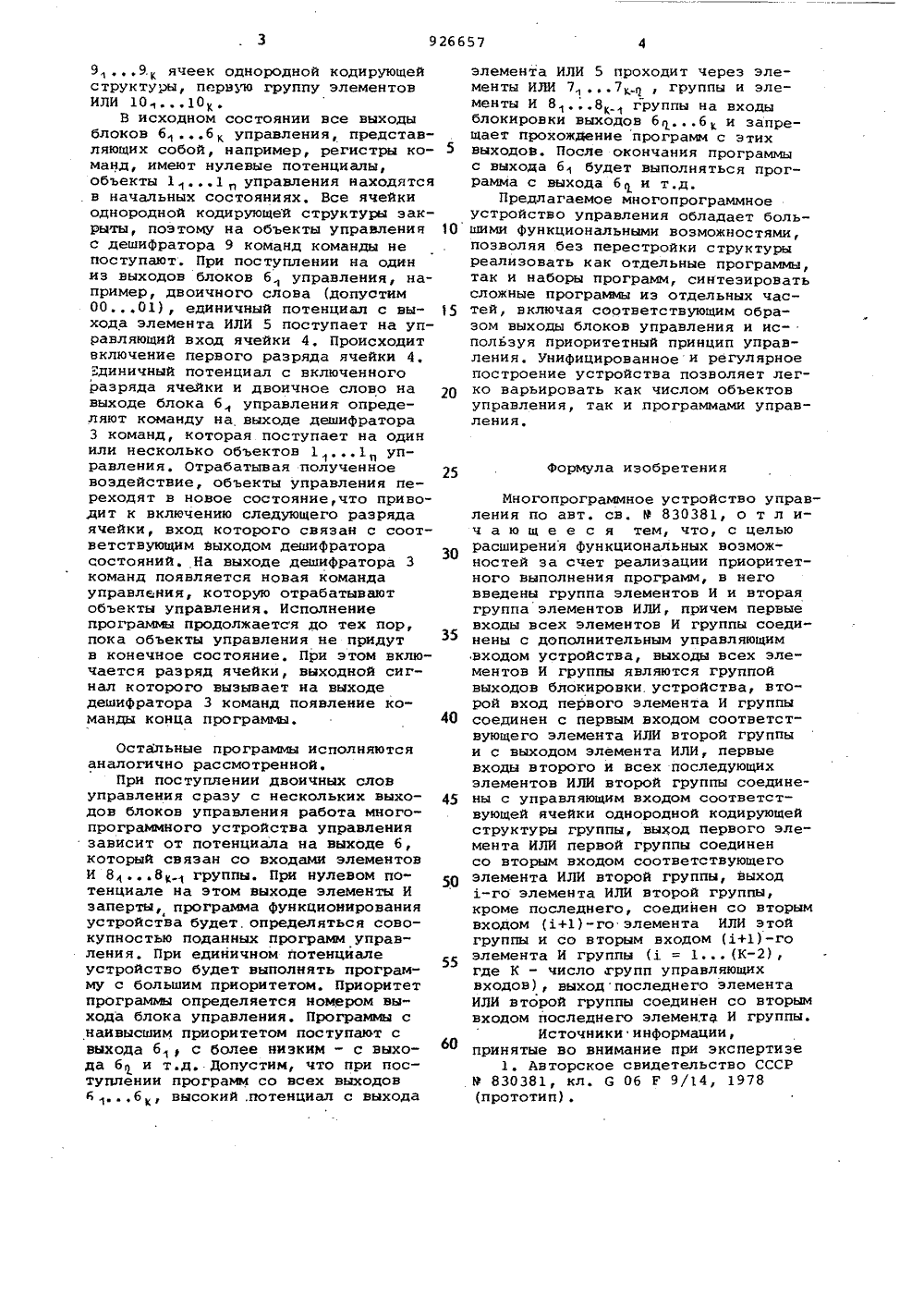

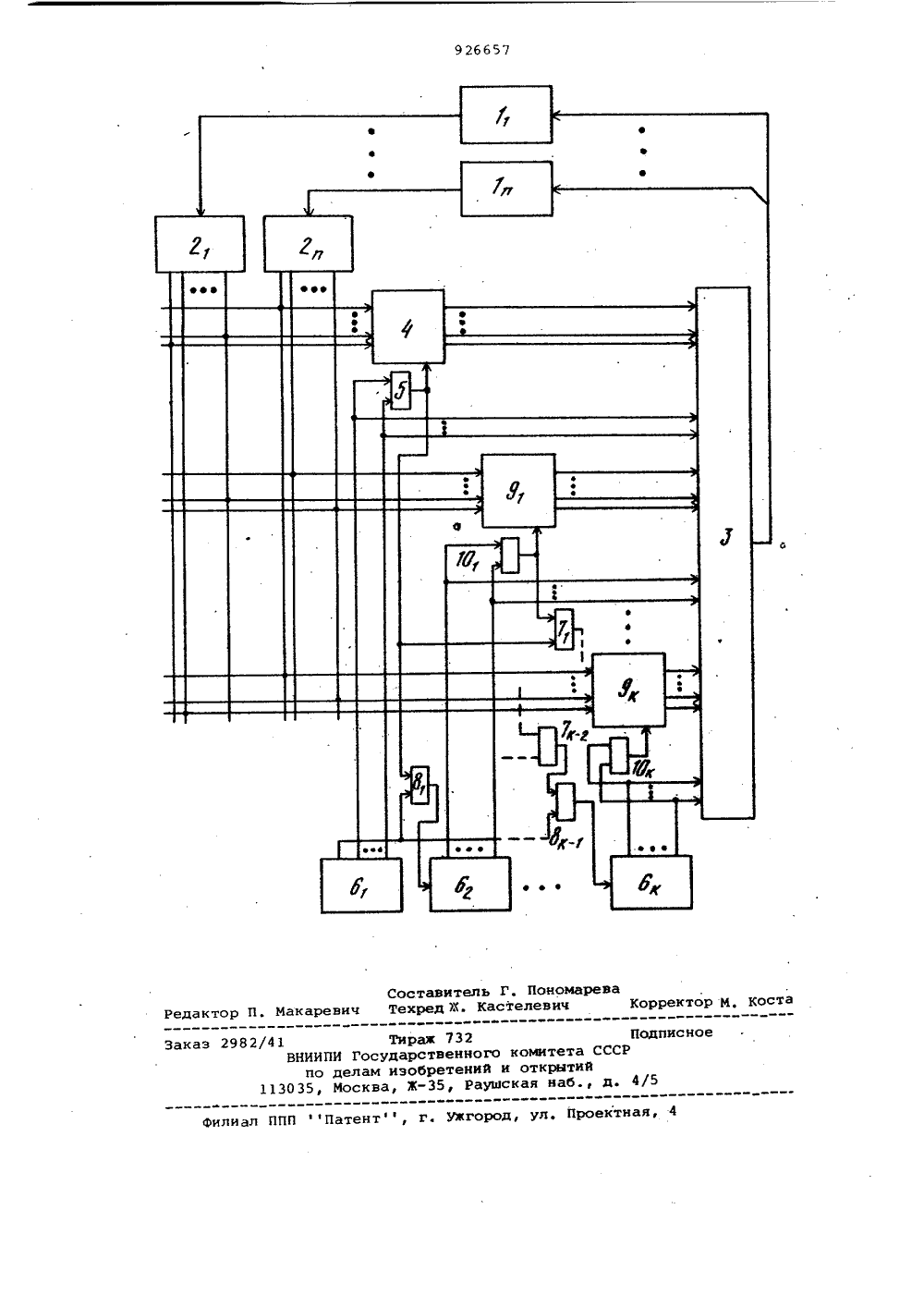

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик 926657(1 М Кл 3 а 06 Г 9/22 с присоединением заявки М 9 Государственный комитет СССР по делам изобретений и открытий(54 ) МНОГОПРОГРАИИНОЕ УСТРОЙСТВО УПРАВЛЕНИ Я Изобретение относится к вычислительной и измерительной технике, в частности к управляющим автоматам и автоматам обработки информации высокой производительности.Известно устройство многопрограм" много управления, содержащее дешифраторы состояний, дешифратор команд, элемент ИЛИ, группы элементов И,ИЛИ, и группу ячеек однородной кодкрующей структуры (1).Недостатком устройства является невозможность осуществления приоритетного принципа прохождения программ.Цель изобретения - расширение функциональных возможностей за счет реализации приоритетного выполнения программ.Поставленная цель достигается тем, что в многопрограммное устройство управления введены группа элементов И и вторая группа элементов ИЛИ, причем первые входы всех элементов И группы соединены с дополнительным управлюощим входом устройства, выходы всех элементов И группы являются группойвыходов блоки- . ровки устройства, второй .вход первого элемента И группы соединен с первым входом соответствующего элемента ИЛИ второй группы и с выходом элемента ИЛИ, первые входы второго и всех последующих элементов .ИЛИ второй группы соединены с управляющим входом соответствующей ячейки однородной кодирующей структуры группы, выход первого элемента ИЛИ первой группы соединен со вторым входом соответствующего элемента ИЛИ второй группы, выход 1-го элемента ИЛИ второй группы, кроме последнего, соединен со вторым входом (1+1)-го элемента ИЛИ этой группы и со вторым входом (1+1)-го элемента И группы (1 = 1(К), где К - число групп управляющих входов), выход последнего элемента ИЛИ второй группы соединен со вторым входом последнего элемента И группы.На чертеже изображена структурная схема многопрограммного устройства управления.Устройство содержит объекты 11. управления, дешифраторы 22 и состояний; дешифратор 3 команд, ячейку 4 однородной кодирующей структуры, элемент ИЛИ 5, выходы блоков 66 т управления, вторую группу элементов ИЛИ 7, ,7.1, группу элементов И 8,8 группу10 15 20 99. ячеек однородной кодирующейструктуры, первую группу элементов10 10,В исходном состоянии все выходыблоков 66управления, представляющих собой, например, регистры команд, имеют нулевые потенциалы,объекты 11 и управления находятсяв начальных состояниях, Все ячейкиоднородной кодирующей структуры закрыты, поэтому на объекты управленияс дешифратора 9 команд команды непоступают. При поступлении на одиниз выходов блоков 6 управления, например, двоичного слова (допустим0001), единичный потенциал с выхода элемента ИЛИ 5 поступает на управляющий вход ячейки 4. Происходитвключение первого разряда ячейки 4,Единичный потенциал с включенногоразряда ячейки и двоичное слово навыходе блока 6 управления определяют команду на выходе дешифратора3 команд, которая поступает на одинили несколько объектов 11 управления. Отрабатывая полученйоевоздействие, объекты управления переходят в новое состояние,что приво.цит к включению следующего разрядаячейки, вход которого связан с соответствующим выходом дешифраторасостояний. На выходе дешифратора 3команд появляется новая командауправлеиия, которую отрабатываютобъекты управления, Исполнениепрограммы продолжается до тех пор,пока объекты управления не придутв конечное состояние. При этом включается разряд ячейки, выходной сигнал которого вызывает на выходедешифратора 3 команд появление команды конца программы,Остальные программы исполняются аналогично рассмотренной.При поступлении двоичных слов управления сразу с нескольких выходов блоков управления работа много- программного устройства управления зависит от потенциала на выходе 6, который связан со входами элементов И 88группы. При нулевом потенциале на этом выходе элементы И заперты, программа функционирования устройства будет, определяться совокупностью поданных программ управления. При единичном потенциале устройство будет выполнять программу с большим приоритетом. Приоритет программы определяется номером выхода блока управления. Программы с наивысшим приоритетом поступают с выхода б, с более низким - с выхода 61 и т.д. Допустим, что при поступлении программ со всех выходов 6 6, высокий, потенциал с выхода 30 35 40 45 50 55 60 элемента ИЛИ 5 проходит через элементы ИЛИ 7,7), группы и элементы И 88группы на входы блокировки выходов 616 и запрещает прохождение программ с этих выходов. После окончания программы с выхода 6 будет выполняться программа с выхода 61 и т.д.Предлагаемое многопрограммное устройство управления обладает большими функциональными возможностями,позволяя без перестройки структурыреализовать как отдельные программы,так и наборы программ, синтезироватьсложные програьвы из отдельных частей, включая соответствующим образом выходы блоков управления и используя приоритетный принцип управления, Унифицированное и регулярноепостроение устройства позволяет легко варьировать как числом объектовуправления, так и программами управления,Формула изобретенияМногопрограммное устройство управления по авт. св. Р 830381, о т л ичающее с я тем, что, с цельюрасширения функциональных возможностей за счет реализации приоритетного выполнения программ, в неговведены группа элементов И и втораягруппа элементов ИЛИ, причем первыевходы всех элементов И группы соединены с дополнительным управляющимвходом устройства, выходы всех элементов И группы являются группойвыходов блокировки устройства, второй вход первого элемента И группысоединен с первым входом соответствующего элемента ИЛИ второй группыи с выходом элемента ИЛИ, первыевходы второго и всех последующихэлементов ИЛИ второй группы соединены с управляющим входом соответствующей ячейки однородной кодирующейструктуры группы, выкод первого элемента ИЛИ первой группы соединенсо вторым входом соответствующегоэлемента ИЛИ второй группы, выход1-го элемента ИЛИ второй группы,кроме последнего, соединен со вторымвходом (1+1)-го элемента ИЛИ этойгруппы и со вторым входом (1+1)-гоэлемента И группы (1 = 1(К),где К - число групп управляющихвходов)выход последнего элементаИЛИ второй группы соединен со вторымвходом последнего элемента И группы.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 830381, кл. С 06 Р 9/14, 1978926657 Составитель Г. ПономареваТехред Ж. Кастелевич Корректор М, Кос Редактор П. Макаревн писн аказ 2982/4 а СССий атент, г. ужгород, ул. Проектная, 4 Филиал П Тираж 732 ВНИИПИ Государственного по делам изобретений 035, Москва, Ж, Рауш
