Термомагнитометр

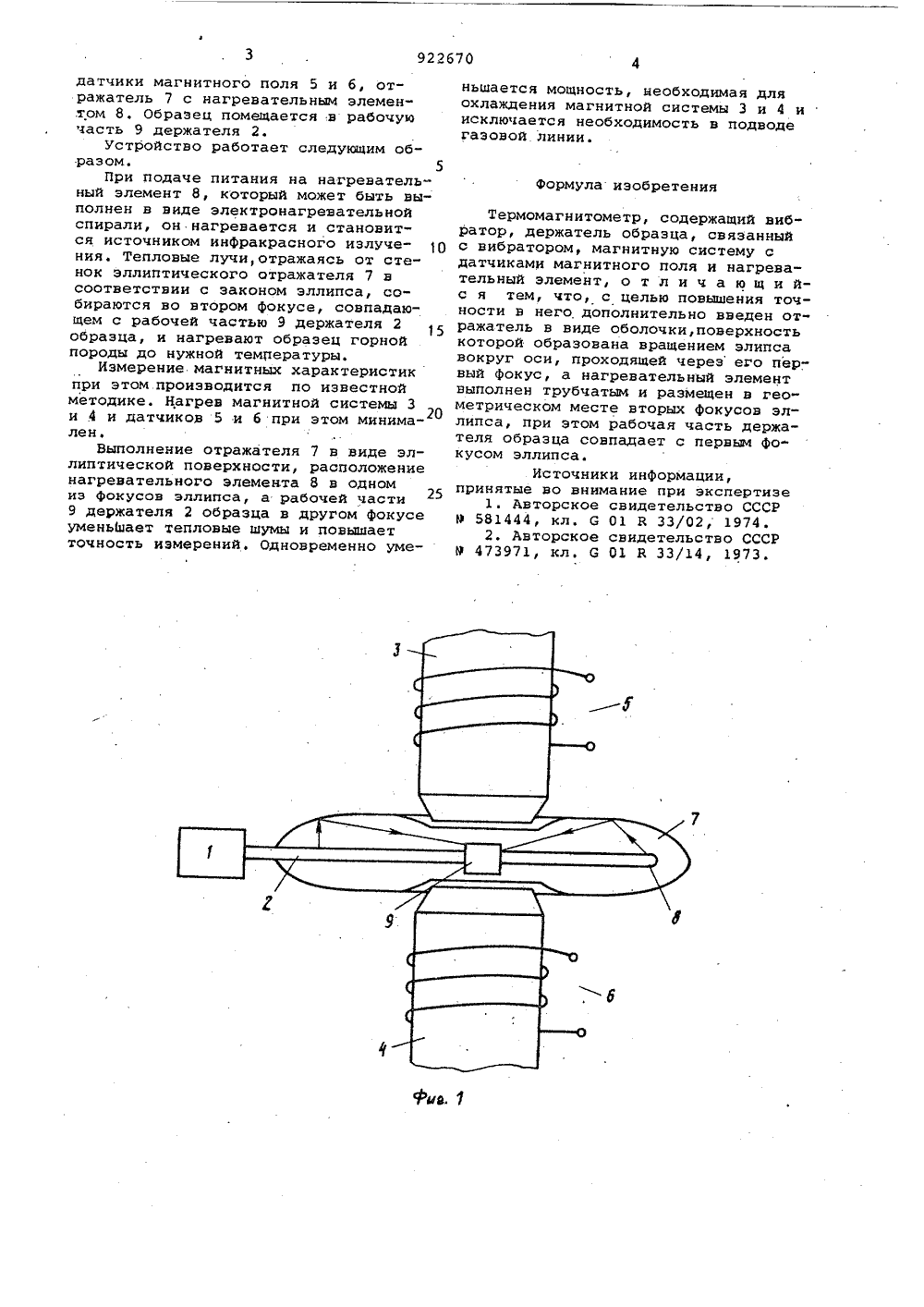

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик пп 922670(61) Дополнительное к авт, сеид-ву(22) Заявлено 220680 (21 2924697/18-21 И М. Кл.з с присоединением заявки Мо С 01 В 33/12 Государственный комитет СССР по делам изобретений и открытий(3 УДК 621317.44(088.8) Дата опубликования описания 230492(71) Заявитель и , : . , йзеительского института геофизических методов разведи(54) ТЕРМОМАГНИТОМЕТР Изобретение относится к магнитным измерениям, в частности к прИборам для исследования магнитных свойств горных пород в широком интервале температур.Известен вибрационный магнитометр, содержащий вибратор, держатель образца, связанный с вибратором, намагничивающее устройство, датчик и измерительную схему 11.В качестве датчиков в нем исполь" зованы датчики Холла.Известный магнитометр позволяет определить магнитные свойства образцов, однако точность их определения в интервале температур недостаточно высока, так как необходимо вместе с образцом нагревать элементы магнитометра. 20Известен также термомагнитометр, содержащий вибратор, держатель образца, связанный с вибратором, магнитную систему, датчики магнитного поля н нагревательный элемент 2., Нагревательный элемент в известном 25 термомагнитометре выполнен в виде плазменной горелки.Недостатком известного термомагнитометра является невысокая точность измерения, обусловленная тепловыми шумами от сильного разогрева одногоиз индукционных датчиков и компенсационной катушки вследствие конвективного нагревавосходящими нагретьвкигазами продуктов сгорания. Это приводит также к необходимости усилен"ного водоохлаждения магнитной системы.Цель изобретения - повышение точности,Для достижения цели в термомагнитометр, содержащий вибратор, держатель образца, связанный с вибрато,ром, магнитную систему с датчикамимагнитного поля и нагревательный эле"мент, дополнительно введен отражатель в виде оболочки, поверхностькоторой образована вращением эллипса вокруг оси, проходящей через егопервый фокус, а нагревательный элемент выполнен трубчатым и размещенв геометрическом месте вторых фокусов эллипса, при этом рабочая частьдержателя образца совпадает с первым фокусом эллипса.На фиг. 1 показан термомагнитометр; на фиг. 2 - то же, вид сверху.Термомагнитометр содержит вибра-тор 1, соединенный с держателем 2образца, магнитную систему 3 и 4,датчики магнитного поля 5 и 6, отражатель 7 с нагревательным элемен.том 8. Образец помещается в рабочую часть 9 держателя 2.Устройство работает следующим образом. 5При подаче питания на нагревательный элемент 8, который может быть выполнен в виде электронагревательной спирали, он нагревается и становится источником инфракрасного излучения. Тепловые лучи, отражаясь от стенок эллиптического отражателя 7 в соответствии с законом эллипса, со" бираются во втором Фокусе, совпадающем с рабочей частью 9 держателя 2 образца, и нагревают образец горной породы до нужной температуры.Измерение магнитных характеристикпри этом производится по известной методике. Нагрев магнитной системы 3 и .4 и датчиков 5 и 6 при этом минимален,Выполнение отражателя 7 в виде эллиптической поверхности, расположение нагревательного элемента 8 в одном из фокусов эллипса, а рабочей части 9 держателя 2 образца в другом Фокусе уменьаает тепловые шумы и повышает точность измерений. Одновременно уменьшается мощность, необходимая дляохлаждения магнитной системы 3 и 4 иисключается необходимость в подводегазовой линии. формула изобретенияТермомагнитометр, содержащий вибратор, держатель образца, связанный с вибратором, магнитную систему с датчиками магнитного поля и нагревательный элемент, о т л и ч а ю щ и йс я тем, что, с целью повышения точности в него дополнительно введен отражатель в виде оболочки, поверхность которой образована вращением элипса вокруг оси, проходящей через его пер" вый фокус, а нагревательный элемент выполнен трубчатым и размещен в гео" метрическом месте вторых фокусов эллипса, при этом рабочая часть держателя образца совпадает с первым Фокусом эллипса.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 581444, кл. 6 01 В 33/02, 1974.2. Авторское свидетельство СССР Р 473971, кл. (3 01 Б 33/14, 1973.сноеР акаэ Филиал ППП ПатЕнт г.ужгород, ул.Проектная,4 5/60 Тир ВНИИПИ Государе по делам изо 35, Москва, Ж-Э
