Инерционный пульсатор

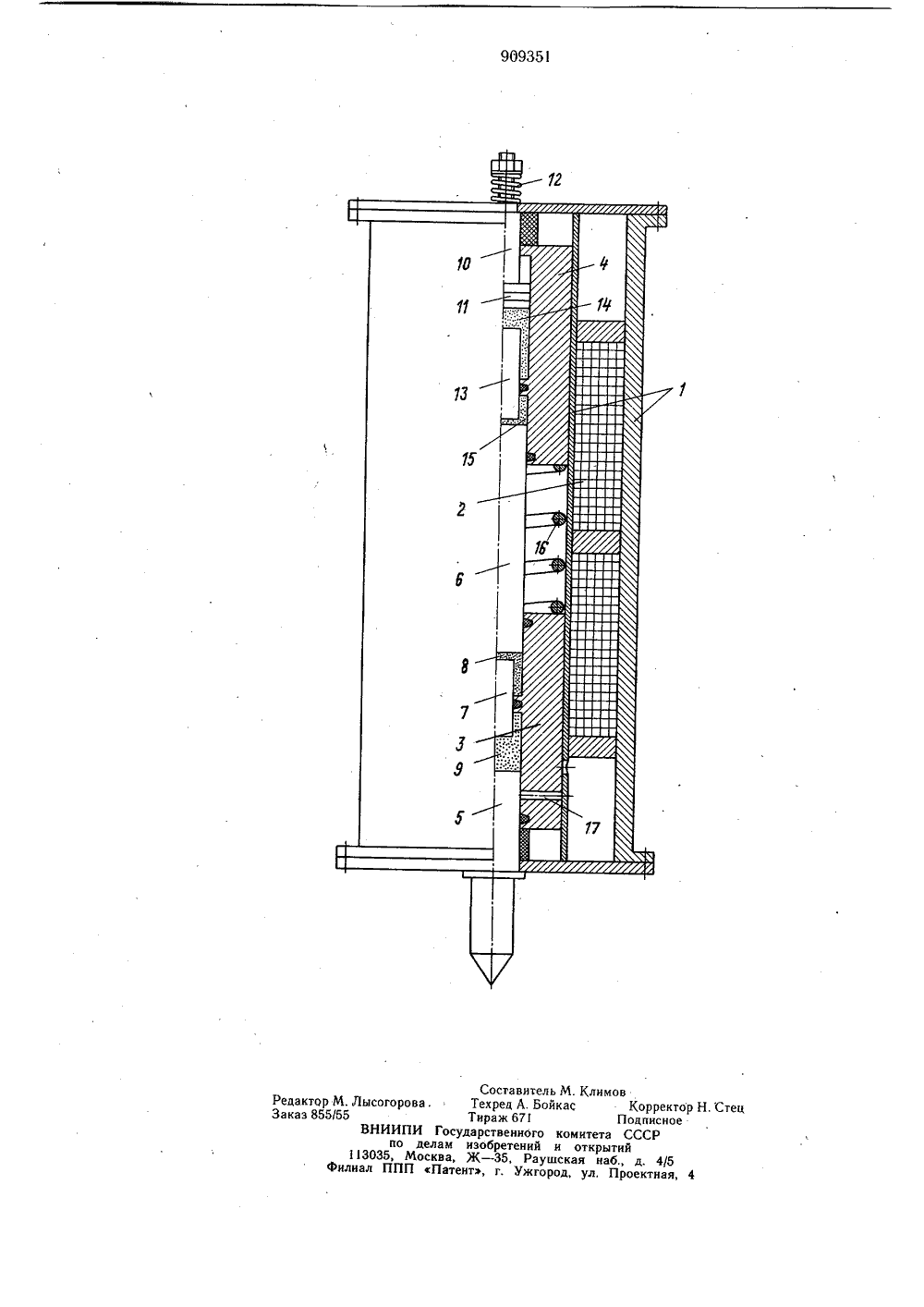

Союз СоветскихСоциалистическихРеспубликВТОРС КОМУ СВИДЕТЕЛЬ 1) Дополнительное к авт. свид-ву -2) Заявлено 09.06.80 (21) 2937348/25-06.02.82. Бюллетень8ния описания 28.02.82 Опубликовано Дата опублик ам лзнйретнллй аткрмтлй .(54) ИНЕРЦИОН ПУЛЬСАТОР Изобретение относится к вибрационной технике, а точнее к инерционным пульсаторам, и может быть использовано в качестве молотков различного назначения и насосов.Известен инерционный пульсатор, содержащий корпус, установленные в нем две управляемые массы, плунжер, расположенный в осевых каналах масс и два стержня, закрепленные в корпусе с возможностью ограниченного перемещения, один из которых подпружинен и имеет ограничитель хода 1.Недостатком таких устройств является соударение подвижных деталей, что снижает их надежность и долговечность,Цель изобретения - повышение долговечности пульсатора,Для достижения этой цели инерционный пульсатор снабжен поршнями, каждый из которых установлен в осевом канале управляемой массы между плунжером и стержнем, уплотнен относительно массы и выполнен с плошадью поперечного сечения меньшей плошади поперечного сечения стержня, которая равна площади поперечного сечения плунжера,2На чертеже представлен инерционныйпульсаторвыполняющий функции электромагнитного молотка,Пульсатор содержит корпус 1 с электромагнитом 2, внутри которого размещены5 две управляемые массы 3 и 4. В осевом канале массы 3 установлены стержень (рабочий орган 5), с противоположной стороны -плунжер 6 и между ними - поршень 7,который уплотнен относительно массы 3.Поршень 7 разделяет канал массы 3 надве полости 8 и 9, заполненные приводнойсредой. Площадь поперечного сечения поршня 7 меньше площади поперечного сеченияплунжера 6, которая в свою очередь равнаплощади поперечного сечения стержня 5,15 входящего в массу 3. Масса 4 также имеетосевой канал, в который со стороны, обращенной к массе 3, вставлены плунжер 6, а спротивоположной стороны - стержень 10,имеющий на конце, входящем в массу 4,ограничитель 11 хода. Другой конец стержня 10 закреплен в корпусе 1 с возможностьюограниченного перемещения и поджат пружиной 12. Между стержнем 10 и плунжером 6 в канале массы 4 расположен уплотненный поршень 13, разделяющий канал909353массы 4 на две полости 14 и 15. Полости 14 и 15 заполнены приводной средой. Площади поперечных сечений плунжера 6 и ограничителя 11 хода равны. Площадь поперечного сечения поршня 13 меньше площади поперечного сечения ограничителя 11. Для удержания масс 3 и 4 в исходном положении между ними установлена пружина 16.В подвижной массе 3 отверстие 17 предназначено для устранения разряжения в полости 9 при рабочем ходе стержня 5.Пульсатор работает следующим образом.При подаче тока на электромагнит 2 обе массы 3 и 4 начинают двигаться навстречу друг другу, при этом плунжер 6 остается неподвижным. Вследствие несжимаемости приводной среды, заключенной в каналах масс 3 и 4, поршни 7 и 13 перемещаются в сторону стержней 5 и 10 соответственно. Когда поршень 13 упирается в стержень 1 О, а ограничитель 11 хода - в буртик массы 4 (ход поршня 13 и ход буртика массы 4 до ограничителя 11 равны), в полости 15 при некотором дальнейшем перемещении массы 4 резко возрастает давление приводной среды. Плунжер 6 передает давление в полость 8. Одновременно поршень 7 упрется в стержень 5 и в полости 8 также резко повышается давление. Таким образом, кинетическая энергия масс 3 и 4 переходит в потенциальную энергию приводной среды в полости 8. Под действием давления поршень 7 вместе со стержнем 5 перемещается на величину, которая обусловлена зв совершенной полезной работой. Вместе с этим перемещению подвергается также относительно неподвижная система: стержень 10, поршень 13 и плунжер 6. Пружина 12 14предназначена для компенсации движения стержня 10.После отключения питания электромагнита 2 холостой ход масс 3 и 4 осуществляется под действием возвратной пружины 16,Использование поршней 7 и 13, установленных между плунжером 6 и стержнями 5 и 10 в каналах масс 3 и 4, заполненных приводной средой, позволяет исключить соударение металлических частей, что приводит к повышению долговечности работы пульсатора.Формула изобретенияИнерционный пульсатор, содержащий корпус, установленные в нем две управляемые массы, плунжер, расположенный в осевых каналах масс и два стержня, закрепленные в корпусе с возможностью ограниченного перемещения, один из которых подпружинен и имеет ограничитель хода, отличающийся тем, что, с целью повышения долговечности, пульсатор снабжен поршнями, каждый из которых установлен в осевом канале управляемой массы между плунжером и стержнем, уплотнен относительно массы и выполнен с площадью поперечного сечения меньшей площади поперечного сечения стержня, которая равна площади поперечного сечения плунжера.Источники информации;принятые во внимание при экспертизе1. Авторское свидетельство СССР позаявке Юф 2838370/25-06, кл. Г 15 В 21/12,13.11.79.Составитель М. КлимовТехред А. Бойкас КТираж 671 Поддарственного комитета ССизобретений и открытийЖ - 35, Раушская наб., днт, г. Ужгород, ул. Прое ррект исное СР 4/5тная, 4 едактор М. Лысогорова,аказ 855/55ВНИИПИ Госпо делам113035, МоскваФилиал ППП Пат
