Способ регулирования процесса магнитной сепарации

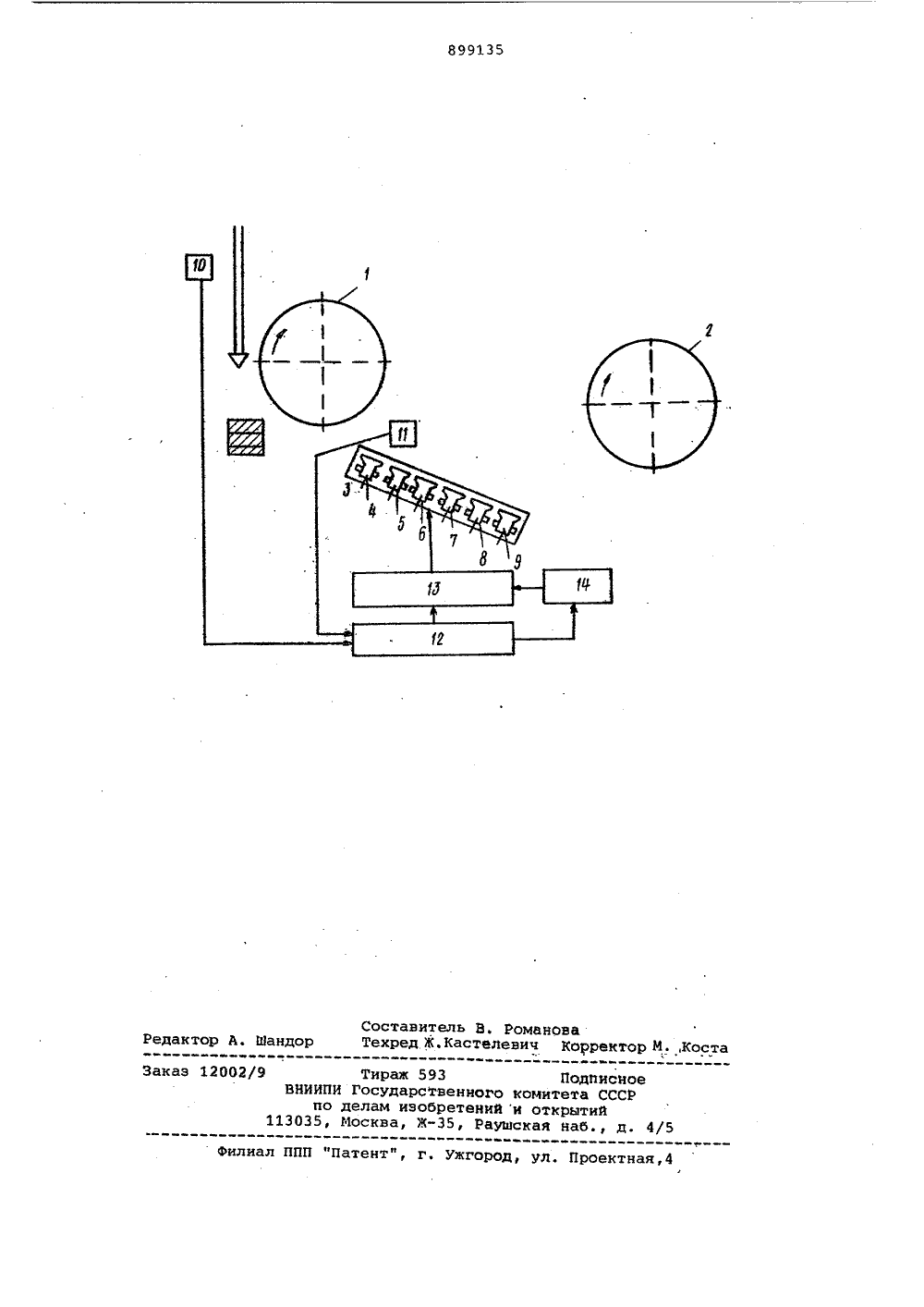

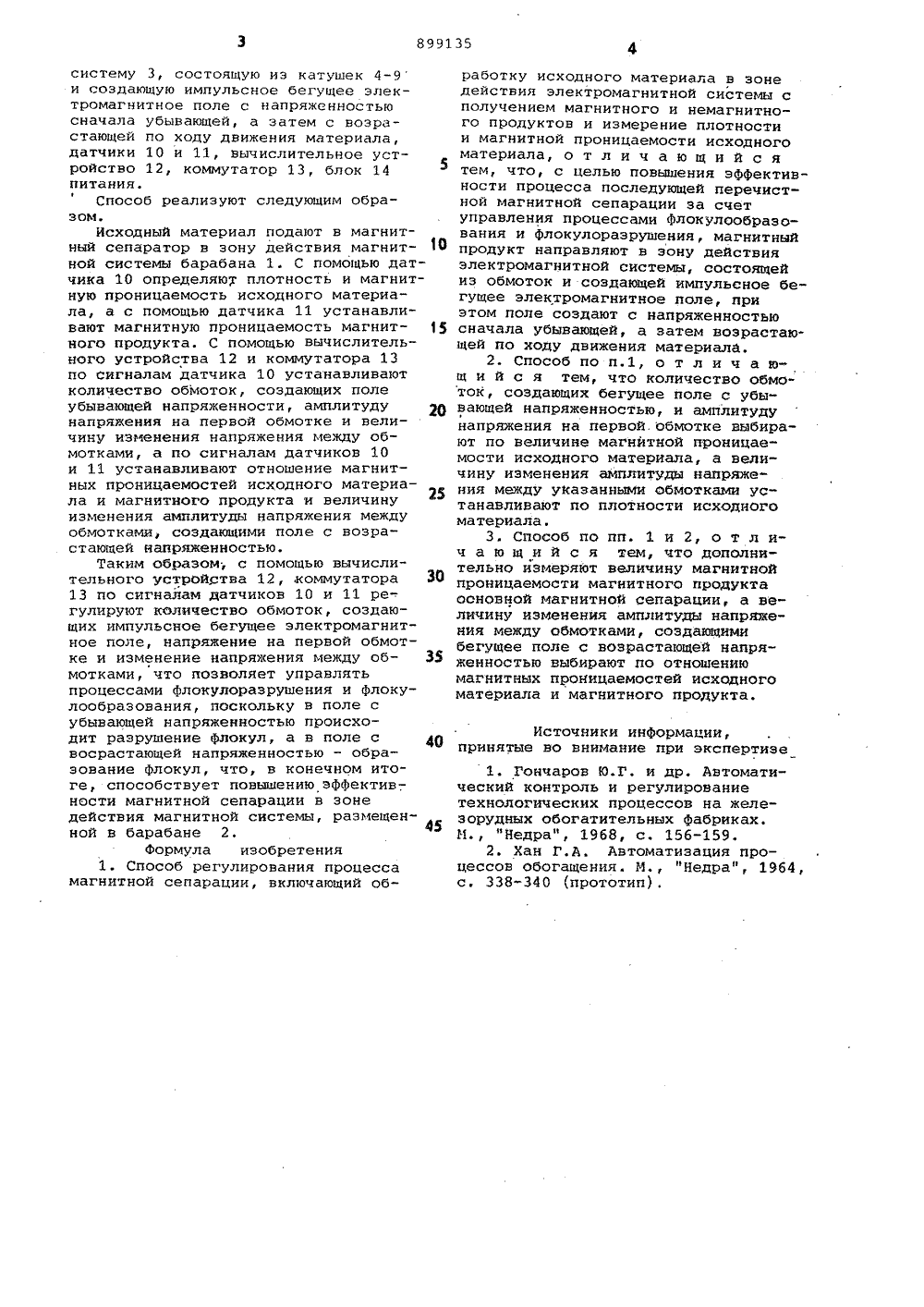

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскимиСоциалистическихРеспублик(22) Заявлено 05. 05. 80 (21) 2921320/22-03 (51 М. КП. с присоединением заявки Мо В 03 С 110 Государственный комитет СССР по делам изобретений и открытий(088.8) Опубликовано 23,01.82, Бюллетень Но 3 Дата опубликования описания 23. 01. 82 В.П. Хорольский, В.С. Моркун и А.А, Артемоваф,(ЯЬЗОАЙыйКрвворовсввй ордена Трудового Красвог Яащтщввгййвгорнорудный институт Министерства выс егои среднего специального образования У раинййЬЙИСбФ:а(54) СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА МАГНИТНОЙ СЕПАРАЦИИИзобретение относится к обогащению полезных ископаемых.Известен способ регулирования процесса магнитной сепарации,включающий обработку исходного материала,электромагнитным полем, напряженность которого устанавливают в зависимости от магнитной восприимчивости материала 13 .Известен также способ регулирования процесса магнитной сепарации, включающий обработку исходного материала в зоне действия электромагнитной Системы с получением магнитного и немагнитного продуктов и измерение плотности и магнитной проницаемости исходного материала 123 .Недостатком известных способов яв 4 яется низкая эффективность процесса сепарации из-за наличия в магнитных флокулах немагнитных частиц. Цель изобретения - повышение эффективности процесса последующей перечистной магнитной сепарации за счет управления процессами Флокулообразования и Флокулоразрушения.Цель достигается тем, что магнитный продукт направляют в зону действия электромагнитной системы, состоящей иэ с бмоток и создающей импульсное бегущее электромагнитное поле, при этом поле создают снапряженностью сначала убывающей,азатем возрастающей по ходу движенияматериала.Причем количество обмоток, создающих бегущее поле с убывающей напряженностью, и амплитуду напряжения на первой обмотке выбирают повеличине магнитной проницаемостиисходного материала, а величину изменения амплитуды напряжения междууказанными обмотками устанавливаютпо плотности исходного материала.15 Кроме того, дополнительно измеряют величину магнитной проницаемости магнитного продукта основноймагнитной сепарации, а величину изменения амплитуды напряжения междуобмотками, создающими магнитное полес возрастающей напряженностью, выбирают по отношению магнитных проницаемостей исходного материала имагнитного продукта.На чертеже изображен двухбарабанный магнитный сепаратор для осуществления способа.Сепаратор включает барабаны 1 и2, внутри которых установлена магнитная система, электромагнитнуюсистему 3, состоящую иэ катушек 4-9 и создающую импульсное бегущее электромагнитное поле с напряженностью сначала убывающей, а затем с возрастающей по ходу движения материала, датчики 10 и 11, вычислительное устройство 12, коммутатор 13, блок 14 питания.Способ реализуют следующим образом.Исходный материал подают в магнитный сепаратор в зону действия магнит ной системы барабана 1. С помощью датчика 10 определяют плотность и магнитную проницаемость исходного материала, а с помощью датчика 11 устанавливают магнитную проницаемость магнит ного продукта. С помощью вычислительного устройства 12 и коммутатора 13 по сигналам датчика 10 устанавливают количество обмоток, создающих поле убывающей напряженности, амплитуду 20 напряжения на первой обмотке и величину изменения напряжения между обмотками, а по сигналам датчиков 10 и 11 устанавливают отношение магнитных проницаемостей исходного материала и магнитного продукта и величину изменения амплитуды напряжения между обмотками, создающими поле с возрастающей напряженностью.Таким образом; с помощью вычислительного устройства 12, коммутатора ЗО 13 по сигналам датчиков 10 и 11 регулируют количество обмоток, создающих импульсное бегущее электромагнитное поле, напряжение на первой обмотке и изменение напряжения между об мотками, что позволяет управлять процессами флокулораэрушения и Флокулообразования, поскольку в поле с убывающей напряженностью происходит разрушение Флокул, а в поле с 4 р восрастающей напряженностью - образование флокул, что, в конечном итоге, способствует повышению эффектив-. ности магнитной сепарации в зоне действия магнитной системы, размещенной в барабане 2.Формула изобретения1. Способ регулирования процесса магнитной сепарации, включающий обработку исходного материала в зоне действия электромагнитной системы с получением магнитного и немагнитного продуктов и измерение плотности и магнитной проницаемости исходного материала, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процесса последующей перечистной магнитной сепарации за счет управления процессами Флокулообразования и флокулоразрушения, магнитный продукт направляют в зону действия электромагнитной системы, состоящей из обмоток и создающей импульсное бегущее электромагнитное поле, при этом поле создают с напряженностью сначала убывающей, а затем возрастающей по ходу движения материала.2. Способ по п.1, о т л и ч а ющ и й с я тем, что количество обмоток, создающих бегущее поле с убывающей напряженностью, и амплитуду напряжения на первой. обмотке выбирают по величине магнитной проницаемости исходного материала, а вели" чину изменения амплитуды напряжения между указанными обмотками устанавливают по плотности исходного материала,3. Способ по пп. 1 и 2, о т л ич а ю щ и й с я тем, что дополнительно измеряют величину магнитной проницаемости магнитного продукта основной магнитной сепарации, а величину изменения амплитуды напряжения между обмотками, создающими бегущее ноле с возрастающей напряженностью выбирают по отношению магнитных проницаемостей исходного материала и магнитного продукта. Источники информации,принятые во внимание при экспертизе1. Гончаров Ю.Г. и др. Автоматический контроль и регулированиетехнологических процессов на железорудных обогатительных Фабриках,И., "Недра", 1968, с. 156-159.2. Хан Г,А. Автоматизация процессов обогащения. М., "Недра", 19 б 4,с, 338-340 (прототип).899135 оставител ехред Ж.К В. Романова елевич Козырек Редактор андор Коста илиал ППП "Патент", г. ужгород, ул. Проектная,4 аказ 12002/9 тираж 593 ВНИИПИ Государств по делам изобр 113035, Москва, В-ЗПодписноенного комитета СССРтений и открытийРаушская наб., д. 4/
