Отстойник

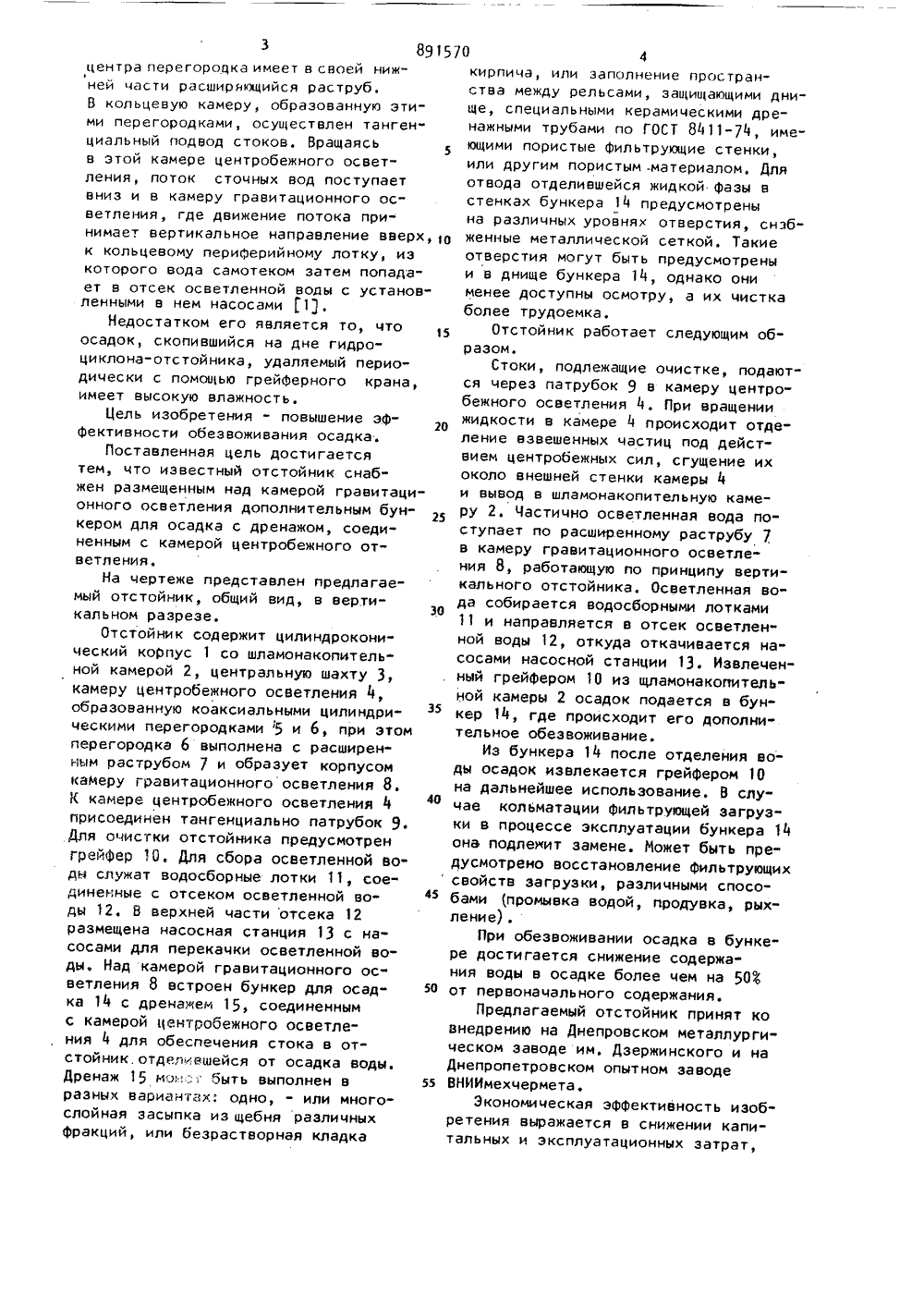

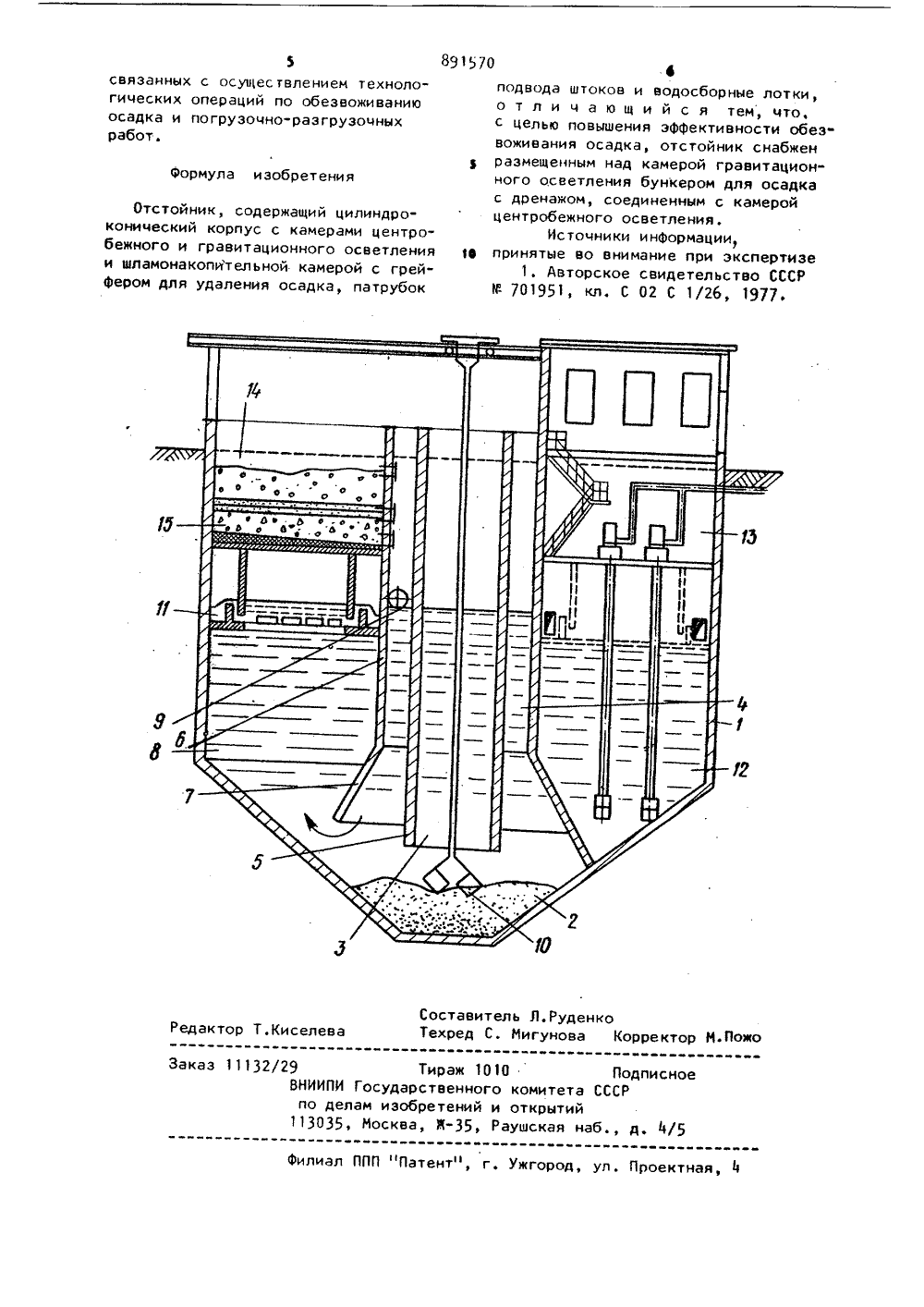

(7 ) Заявители 5 Й) ОТСТОЙНИ Изобретение относится к сооружениям для механической очистки сточных вод и может быть использовано для очистки промышленных стоков от взвешенных веществ минерального происхождения, например, при очистке сточных вод прокатного и других производств металлургических заводов, а также при очистке ливневых вод.Шламы, собранные в отстойниках и имеющие высокую влажность, перед транспортировкой на утилизацию или складирование обезвоживаются в иловых площадках, шламонакопителях, площадках обезвоживания, вакуум- фильтрах, центрифугах, фильтр- прессах, шнековых прессах и др., так как осадки минерального про" исхождения сравнительно легко отдают воду при обезвоживании, зачастую обезвоживание их производится на открытых площадках с естественным или искуственным фильтрующим основанием. Такие площадки требуют спе циальных площадей, что затруднительнов условиях ограниченности территории промышленного предприятия. Кроме того,эксплуатация площадок для обезвоживания шламов связана с применениемтранспортных средств для перемещения осадка от отстойника на площадку, а также погрузочно-разгрузочных устройств на самой площадке с 1 Осоответствующим штатом рабочих. Эксплуатационные затраты на обезвоживание еще более возрастают при использовании для этих целей таких сложныхи дорогостоящих устройств, как вакуумфильтры, центрифуги, фильтр-прессы.Наиболее близким к предлагаемомупо технической сущности и достигаемому результату является отстойник,рекомендуемый для осветления сточныхвод от взвешенных веществ на промышленных предприятиях, состоит из.цилиндроконического корпуса и двухкоаксиально установленных цилиндрических перегородок, причем вторая от2 О 45 з 895центра перегороцка имеет в своей нижней части расширяющийся раструб,В кольцевую камеру, образованную этими перегородками, осуществлен танген"циальный подвод стоков, Вращаясьв этой камере центробежного осветления, поток сточных вод поступаетвниз и в камеру гравитационного ос"ветпения, где движение потока принимает вертикальное направление вверх, 1 ок кольцевому периферийному лотку, иэкоторого вода самотеком затем попада"ет в отсек осветленной воды с установ"ленными в нем насосами 1,Недостатком его является то, чтоосадок, скопившийся на дне гидро"циклона-отстойника, удаляемый периодически с помощью грейферного крана,имеет высокую влажность.Цель изобретения - повышение эфФективности обезвоживания осадка.Поставленная цель достигаетсятем, что известный отстойник снаб"жен размещенным над камерой гравитационного осветления дополнительным бун 25кером для осадка с дренажом, соединенным с камерой центробежного ответления,На чертеже представлен предлагаемый отстойник, общий вид в вертиэокальном разрезе.Отстойник содержит цилиндроконический корпус 1 со шламонакопительной камерой 2, центральную шахту 3,камеру центробежного осветления 4,образованную коаксиальными цилиндрическими перегородками 5 и б, при этомперегородка 6 выполнена с расширен"ным раструбом 7 и образует корпусомкамеру гравитационного осветления 8.К камере центробежного осветления 4присоединен тангенциально патрубок 9.Для очистки отстойника предусмотренгрейфер 1 О. Для сбора осветленной води служат водосборные лотки 11, соединенные с отсеком осветленной воды 2. В верхней части отсека 12размещена насосная станция 13 с насосами для перекачки осветленной воды, Над камерой гравитационного осветления 8 встроен бункер для осадка 14 с дренажем 15 соединеннымс камерой центробежного осветления 4 для обеспечения стока в отстойник.отделившейся от осадка воды,Дренаж 15 мо;, быть выполнен в 55разных вариантах: одно, " или много"слойная засыпка из щебня различныхфракций или безрастворная кладка 70 4кирпича, или заполнение пространства между рельсами, защищающими днище, специальными керамическими дренажными трубами по ГОСТ 84 11-74, имеющими пористые фильтрующие стенки,или другим пористым .материалом, Дляотвода отделившейся жидкой фазы встенках бункера 14 предусмотренына различных уровнях отверстия, сноб"женные металлической сеткой, Такиеотверстия могут быть предусмотреныи в днище бункера 14, однако онименее доступны осмотру, а их чистка более трудоемка.Отстойник работает следующим образом.Стоки, подлежащие очистке, подаются через патрубок 9 в камеру центробежного осветления 4. При вращениижидкости в камере 4 происходит отделение взвешенных частиц под действием центробежных сил, сгущение ихоколо внешней стенки камеры 4и вывод в шламонакопительную камеру 2. Частично осветленная вода поступает по расширенному раструбу 7в камеру гравитационного осветления 8, работающую по принципу вертикального отстойника. Осветленная вода собирается водосборными лотками11 и направляется в отсек асветлен"ной воды 12, откуда откачивается насосами насосной станции 13, Извлеченный грейфером 10 из щламонакопительной камеры 2 осадок подается в бун"кер 14, где происходит его дополнительное обезвоживание.Из бункера 14 после отделения воды осадок извлекается грейфером 10на дальнейшее использование. В случае кольматации Фильтрующей загрузки в процессе эксплуатации бункера 14она подлежит замене. Может быть предусмотрено восстановление фильтрующихсвойств загрузки, различными способами (промывка водой, продувка, рыхление) .При обезвоживании осадка в бункере достигается снижение содержания воды в осадке более чем на 504от первоначального содержания.Предлагаемый отстойник принят ковнедрению на Днепровском металлургическом заводе им, Дзержинского и на Днепропетровском опытном заводеВНИИмехчермета.Зкономическая эффективность изобретения выражается в снижении капитальных и эксплуатационных затрат,891570 формула изобретения Отстойник, содержащий цилиндроконический корпус с камерами центро" бежного и гравитационного осветления и шламонакопительной камерой с грейфером для удаления осадка, патрубок Составитель Л.РуденкоТехред С. Мигунова Корректор М.Пожо Редактор Т,Киселева Заказ 11132/29 Тираж 1010 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 аавфилиал ППП "Патент", г. Ужгород, ул. Проектная, 4 связанных с осуществлением технологических операций по обезвоживаниюосадка и погрузочно-разгрузочныхработ. 4подвода штоков и водосборные лотки,о т л и ч а ю щ и й с я тем, что.с целью повышения эффективности обезвоживания осадка, отстойник снабженразмещенным над камерой гравитационного осветления бункером для осадкас дренажом, соединенным с камеройцентробежного осветления.Источники инФормации,11 принятые во внимание при экспертизе1. Авторское свидетельство СССРВ 701951, кл. С 02 С 1/26, 1977.
