Устройство к ткацким станкам для изготовления тканей, превышающих по ширине длину берда

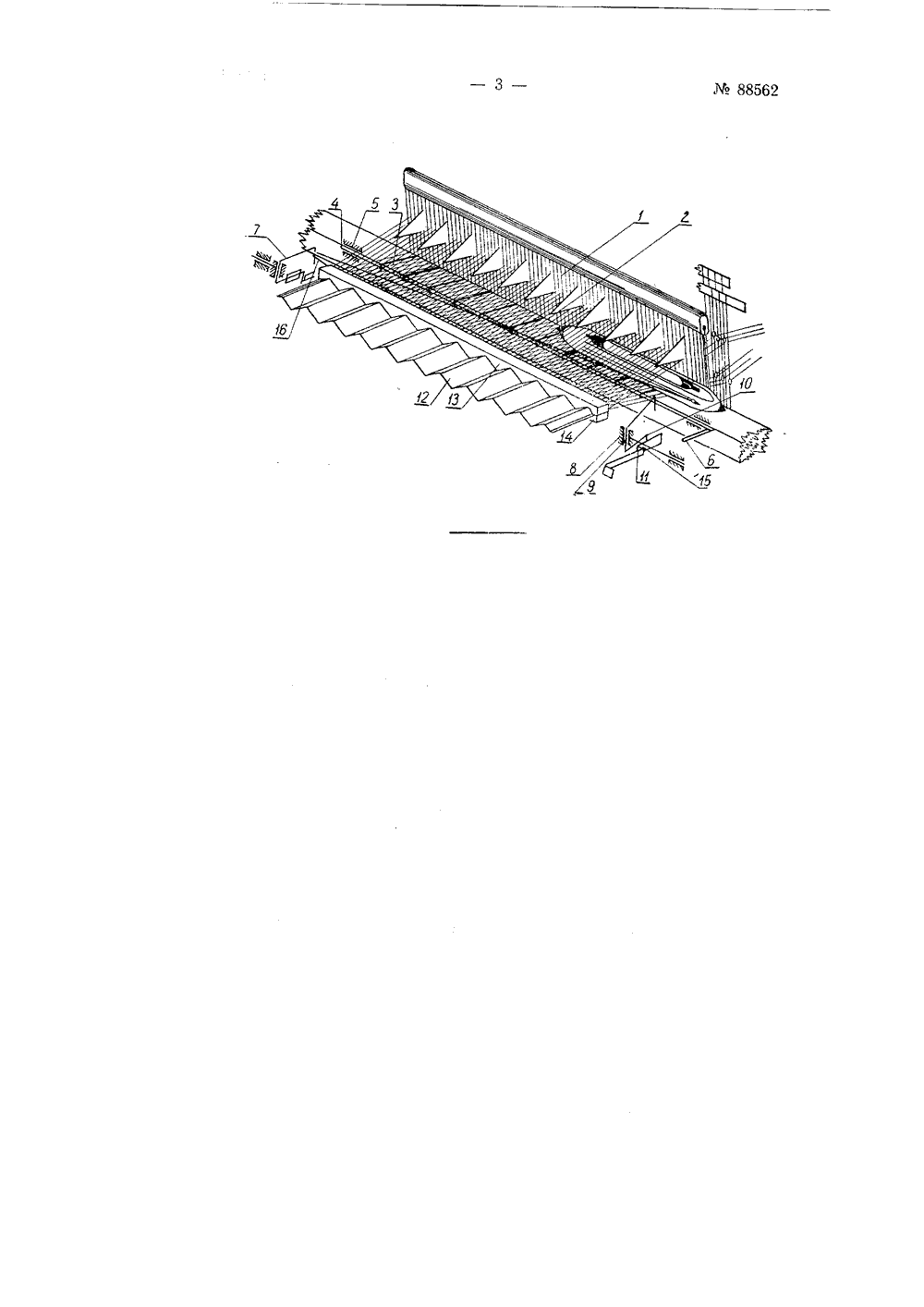

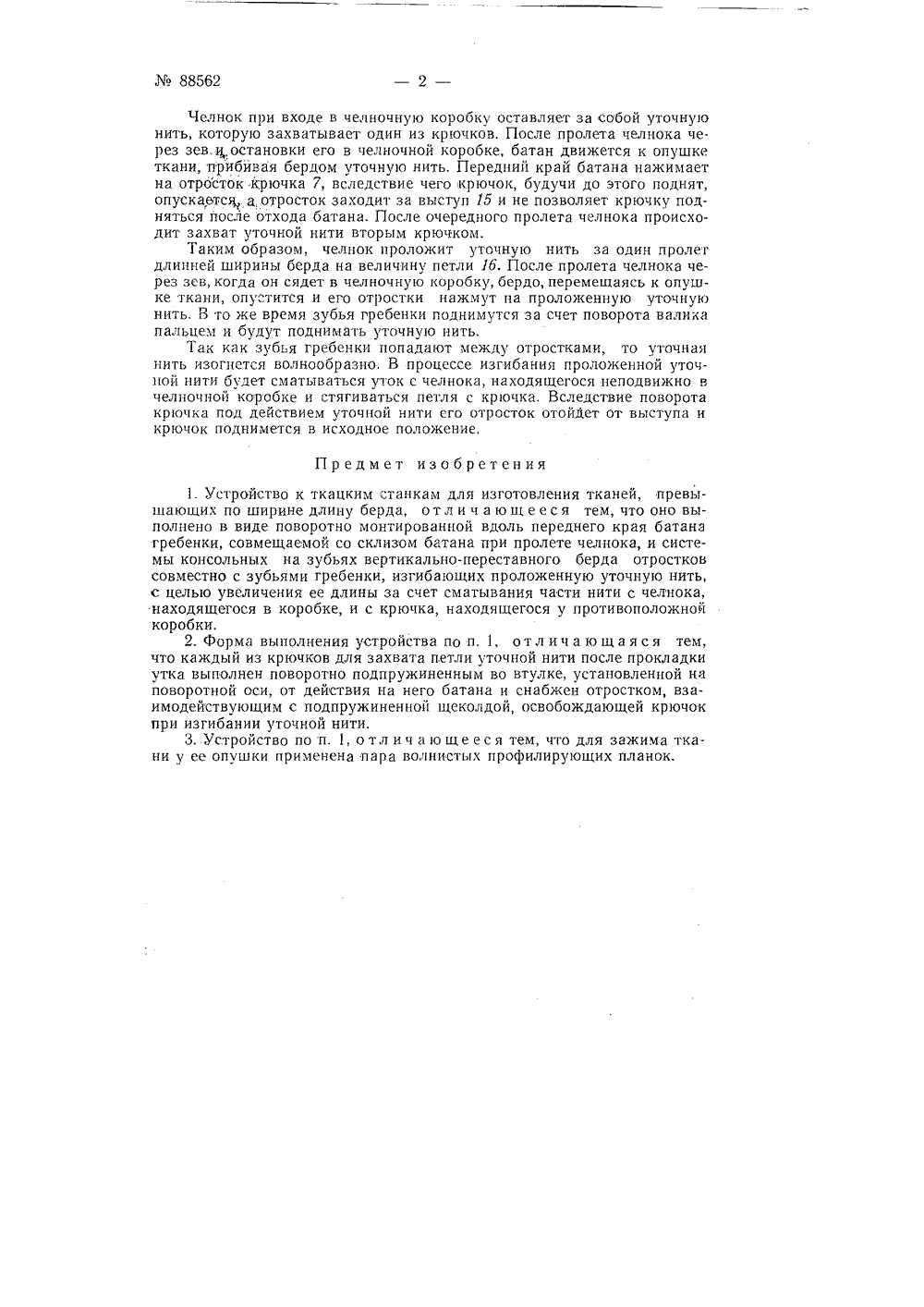

Класс 86 с, 13 о 188562 СССР ЮВЮ ПИСАНИЕ ИЗОБРЕткнияК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ П. К. Лебеде УСТРОЙСТВО К ТКАЦКИМ СТАИКАМ ДЛЯ ИЗГОТОВЛЕИИ ТКАИЕЙ, ПРЕВЫШАЮЩИХ ПО ШИРИИЕ ДЛИНУ ВЕРДА Заявлено 20 шоня 1949 г. за,а 39925 в Гостехнииу СССР Отсутствие у ткацких станков устройств для тех случаев, когда ткани превышают по ширине длину берда, ограничивает повышение производительности ткацких станков за исключением круглых и ленточных.Отличительная особенность предлагаемого устройства состоит в том, что оно выполнено в виде греоенкп, поворотно монтированной вдоль переднего края батана, совмещаемой со склизом батана при пролете челнока, и системы консольных отростков на зубьях вертикально-переставного берда совместно с зубьями гребенки, изгибающих проложенную уточную нить, Это дает возможность увеличивать длину уточной нити за счет сматывания части нити с челнока, находящегося в коробке, и с крючка, находящегося у противоположной коробки,Такое конструктивное выполнение устройства позволяет использовать узкие ткацкие станки в случаях, когда ткани превышают по ширине длину берда.На чертеже схематически изображено устройство.Вертикально-переставное бердо 1 снабжено зубьями с системой консольных отростков 2, расположенных выше линии полета челнока. Гребенка состоит из зубьев 3, жестко укрепленных на валике 4, который вращается в подшипниках 5 с помощью пальца б. Совместно с зубьями гребенки отростки изгибают проложенную уточную нить с целью увеличения ее длины за счет сматывания части нити с челнока, находящегося в коробке, и с крючка 7, находящегося у противоположной коробки. Крючки предназначены для захвата петли уточной нити после прокладки утка. Каждый из крючков поворотно подпружинен во втулке 8, установленный на оси 9, от действия батана и снабжен отростком 10, взаимодействующим с подпружиненной щеколдой 11, освобожда 1 ощей крючок при изгибании уточной нити.Зажим ткани 12 осуществляется с помощью пары волнистых профилированных планок 13 и 14, монтируемых на пружинящих державках, прикрепленных к груднице станка.Работа устройства состоит в следующем,88562Челнок при входе в челночную коробку оставляег за собой уточную нить, которую захватывает один из крючков. После пролета челнока через зев,ц,остановки его в челночной коробке, батан движется к опушке ткани, прибйвая бердом уточную нить. Передний край батана нажимает на отросток крючка 7, вследствие чего крючок, будучи до этого поднят, опускается, а.отросток заходит за выступ 15 и не позволяет крючку подняться после отхода батана. После очередного пролета челнока происходит захват уточной нити вторым крючком.Таким образом, челнок проложит уточную нить за один пролет длинней ширины берда на величину петли 1 б, После пролета челнока через зев, когда он сядет в челночную коробку, бердо, перемещаясь к опушке ткани, опустится и его отростки нажмут на проложенную уточную нить. В то же время зубья гребенки поднимутся за счет поворота валика пальцем и будут поднимать уточную нить.Так как зубья гребенки попадают между отростками, то уточная нить изогнется волнообразно. В процессе изгибания проложенной уточной нити будет сматываться уток с челнока, находящегося неподвижно в челночной коробке и стягиваться петля с крючка. Вследствие поворота крючка под действием уточной нити его отросток отойдет от выступа и крючок поднимется в исходное положение.Предмет изобретения1. Устройство к ткацким станкам для изготовления тканей, превышающих по ширине длину берда, о т л и ч а ю щ е е с я тем, что оно выполнено в виде поворотно монтированной вдоль переднего края батана гребенки, совмещаемой со склизом батана при пролете челнока, и системы консольных на зубьях вертикально-переставного берда отростков совместно с зубьями гребенки, изгибающих проложенную уточную нить, с целью увеличения ее длины за счет сматывания части нити с челнока, находящегося в коробке, и с крючка, находящегося у противоположной коробки.2. Форма выполнения устройства по п. 1, о т л и ч а ю щ а я с я тем, что каждый из крючков для захвата петли уточной нити после прокладки утка выполнен поворотно подпружиненным во втулке, установленной на поворотной оси, от действия на него батана и снабжен отростком, взаимодействующим с подпружиненной щеколдой, освобождающей крючок при изгибании уточной нити.3. Устройство по п, 1, о т л и ч а ю щ е е с я тем, что для зажима ткани у ее опушки применена пара волнистых профилирующих планок.
