Дозатор сыпучих материалов

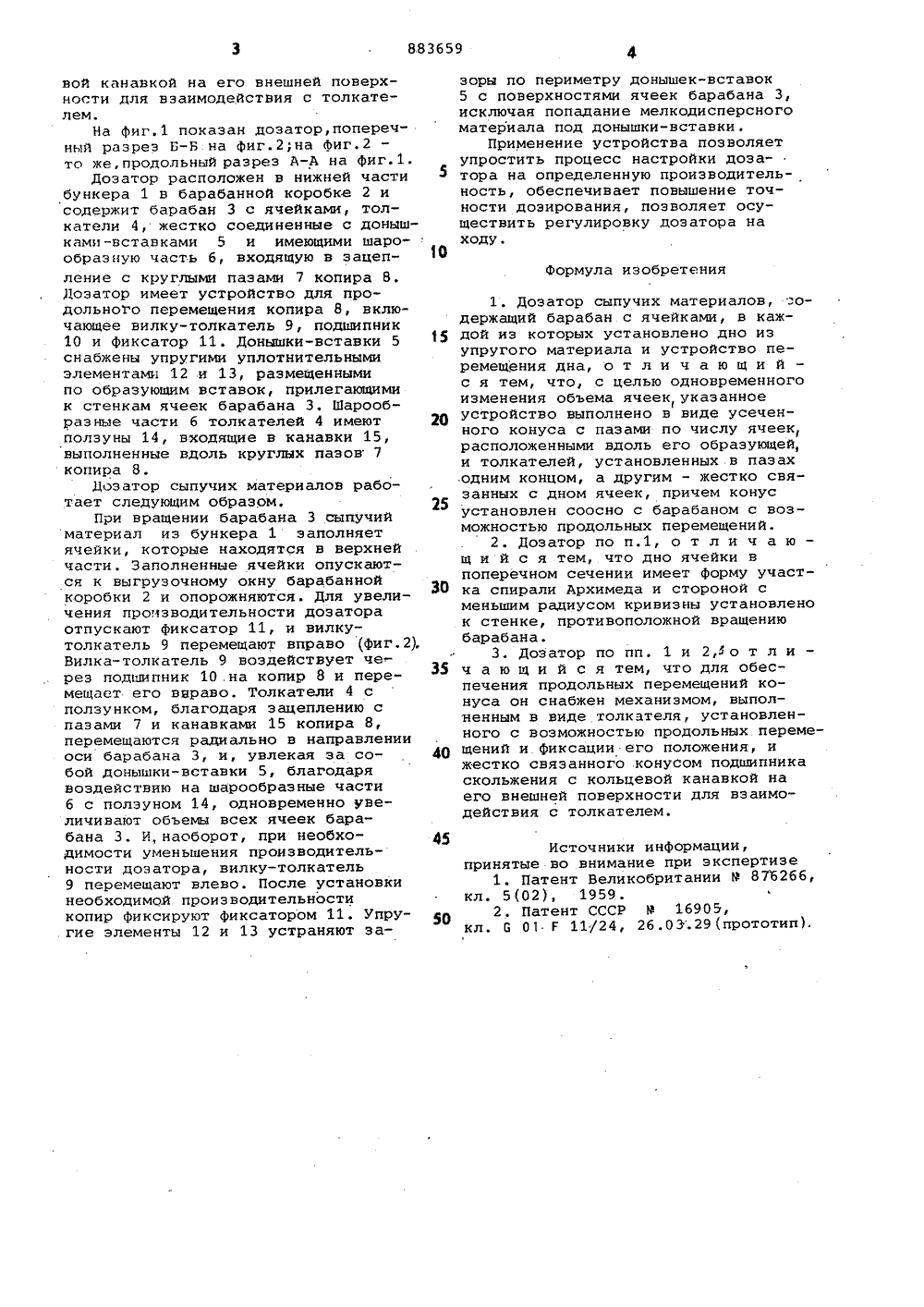

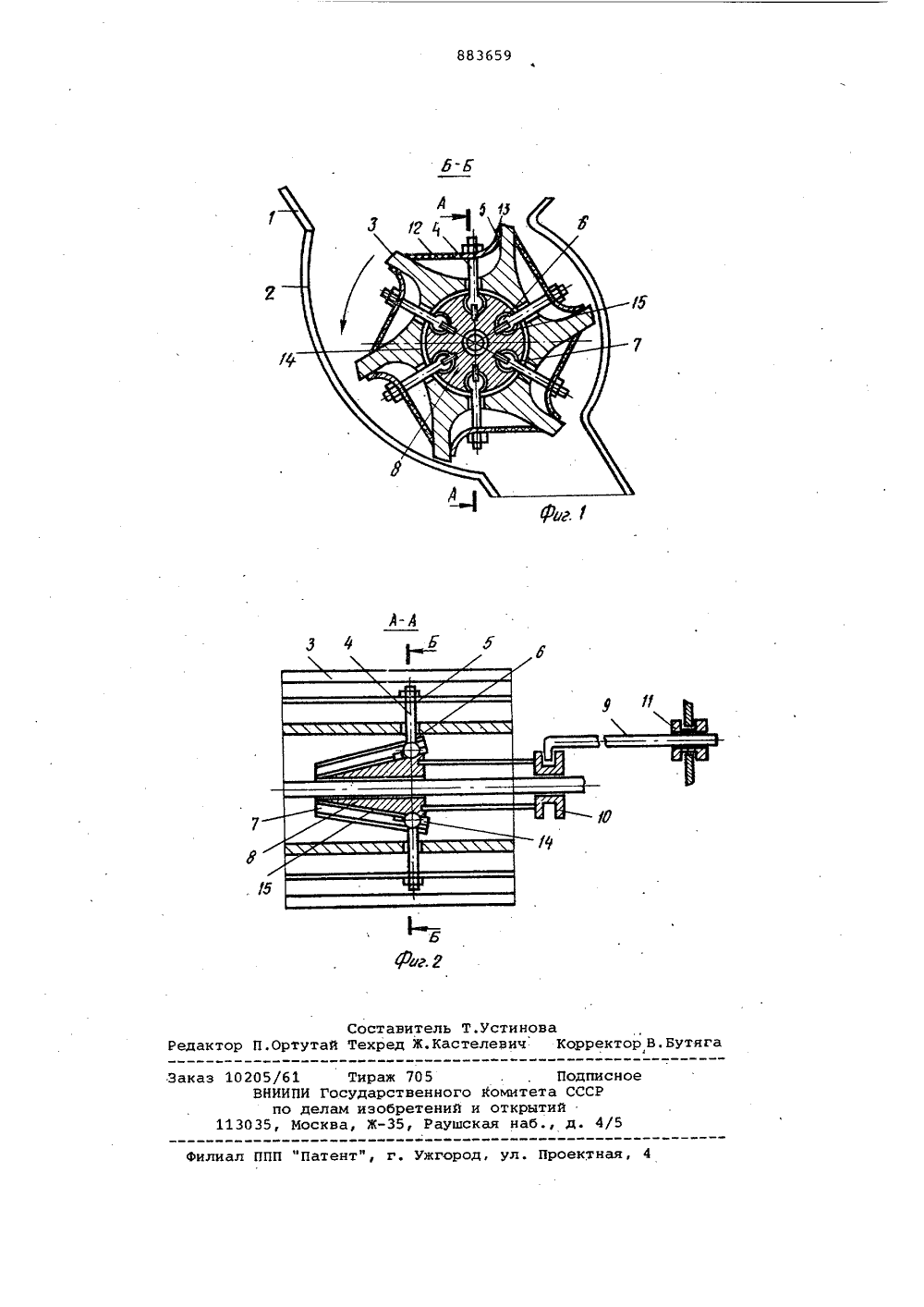

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советсннх Соцналнстнческнх Республнк(22) Заявлено 19.03,80 (21) 2896332/18-10)М с присоединением заявки Нов 6 01 Г 11/00 Государственный комитет СССР ио делаю изобретений и открытий(54) ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к устройствам для доэирования сыпучих материалов и может быть использовано для дозирования сыпучих компонентов кормов в животноводческих хозяйствах,Известно устройство для доэирования сыпучих материалов, содержащее барабан с ячейками, дно которых выполнено в виде вставки, При регулировании дозы материала дно перемещают с помощью винтов 11 .Однако регулирование объема каждой ячейки в укаэанном устройстве осуществляется неэависимо от остальных ячеек, что не позволяет произвести регулирование каждой ячейки на одинаковый объем, что вызывает неравномерность выдачи материала при вращении барабана. Наиболее близким к предлагаемому по технической сущности является дозатор сыпучих материалов, содержащий барабан с ячейками, в каждой иэ которых установлено дно иэ упругого материала и устройство перемещения дна Г 23Недостатком устройства является также невозможность одновременного изменения объема ячеек и обусловленная этим неравномерность выдачиматериала при вращении барабана.Цель изобретения - обеспечениеодновременного изменения объема ячеек и повышение точности доэирования.Эта цель достигается тем,что в доэаторе,. содержащем барабан с ячейками, в каждой иэ которых установлено дно иэ упругого материала и устройство перемещения дна, укаэанное устройство выполнено в виде усеченного конуса с пазами по числу ячеек, расположенными вдоль его образующей, и толкателей, установленныхв пазах одним концом, а другим - жестко связанных с дном ячеек, причем конус установлен соосно с барабаном с воэможностью продольных перемещенийКроме того, дно ячейки в поперечном сечении имеет форму участка спирали Архимеда и стороной с меньшим радиусом кривизны установлено к стенке, противоположной вращению барабана. Причем дозатор снабжен механизмом продольных перемещений конуса, выполненным в виде толкателя, установленного с воэможностью продольных перемещений и фиксации его попожения, и жестко связанного конусом подшипника скольжения с кольце 88365945 вой канавкой на его внешней поверхности для взаимодействия с толкателем.На Фиг.1 показан дозатор,поперечный разрез Б-Б на фиг.2;на Фиг.2 то же,продольный разрез А-А на фиг.1.Дозатор расположен в нижней части бункера 1 в барабанной коробке 2 и содержит барабан 3 с ячейками, толкатели 4, жестко соединенные с донышками-вставками 5 и имеющими шарообразную часть 6, входящую в зацеп О ление с круглыми пазами 7 копира 8. Дозатор имеет устройство для продольного перемещения копира 8, включающее вилку-толкатель 9, подшипник 10 и фиксатор 11. Донышки-вставки 5 снабжены упругими уплотнительными элементами 12 и 13, размещенными по образующим вставок, прилегающими к стенкам ячеек барабана 3. Шарообразные части б толкателей 4 имеют 20 ползуны 14, входящие в канавки 15, выполненные вдоль круглых пазов 7 копира 8.Дозатор сыпучих материалов работает следующим образом, 25При вращении барабана 3 сыпучий материал из бункера 1 заполняет ячейки, которые находятся в верхней части, Заполненные ячейки опускаются к выгруэочному окну барабанной коробки 2 и опорожняются. Для увеличения производительности доватора отпускают фиксатор 11, и вилкутолкатель 9 перемещают вправо (фиг.2), Вилка-толкатель 9 воздействует через подшипник 10.на копир 8 и перемещает его вяраво. Толкатели 4 с ползунком, благодаря зацеплению с пазами 7 и канавками 15 конира 8, перемещаются радиально в направлении оси барабана 3, и, увлекая за со бой донышки-вставки 5, благодаря воздействию на шарообразные части б с полэуном 14, одновременно увеличивают объемы всех ячеек барабана 3. И, наоборот, при необходимости уменьшения производительности доэатора, вилку-толкатель 9 перемещают влево. После установки необходимой производительности копир Фиксируют фиксатором 11 е Упру 5 О гие элементы 12 и 13 устраняют зазоры по периметру донышек-вставок 5 с поверхностями ячеек барабана 3, исключая попадание мелкодисперсного материала под донышки-вставки.Применение устройства позволяет упростить процесс настройки доза- тора на определенную производительность, обеспечивает повышение точности дозирования, позволяет осуществить регулировку дозатора на ходу.Формула изобретения1. Дозатор сыпучих материалов, :одержащий барабан с ячейками, в каждой из которых установлено дно из упругого материала и устройство перемещения дна, о т л и ч а ю щ и й с я тем, что, с целью одновременного изменения объема ячеек, указанное устройство выполнено в виде усеченного конуса с пазами по числу ячеек, расположенными вдоль его образующей, и толкателей, установленных в пазах одним концом, а другим - жестко связанных с дном ячеек, причем конус установлен соосно с барабаном с возможностью продольных перемещений.2. Дозатор по п.1, о т л и ч а ю щ и й с я тем, что дно ячейки в поперечном сечении имеет форму участка спирали Архимеда и стороной с меньшим радиусом кривизны установлено к стенке, противоположной вращению барабана.3. Дозатор по пп. 1 и 2,5 о т л и ч а ю щ и й с я тем, что для обеспечения продольных перемещений конуса он снабжен механизмом, выполненным в виде толкателя, установленного с возможностью продольных перемещений и Фиксации его положения, и жестко связанного конусом подшипника скольжения с кольцевой канавкой на его внешней поверхности для взаимодействия с толкателем.Источники информации,принятые во внимание при экспертизе1. Патент Великобритании Р 873266,кл. 5(02), 1959.2. Патент СССР Р 16905,кл. 0 01 Г 11/24, 26.03.29(прототип).е илиал ППП "Патент", г. Ужгород, ул. Проектная аз 10205/61 Тираж 7 ВНИИПИ Государств по делам изобре 113035, Москва, Ж, 5нногенийРауш Подпискомитета СССРоткрытийая наб., д. 4/
