Вящужее

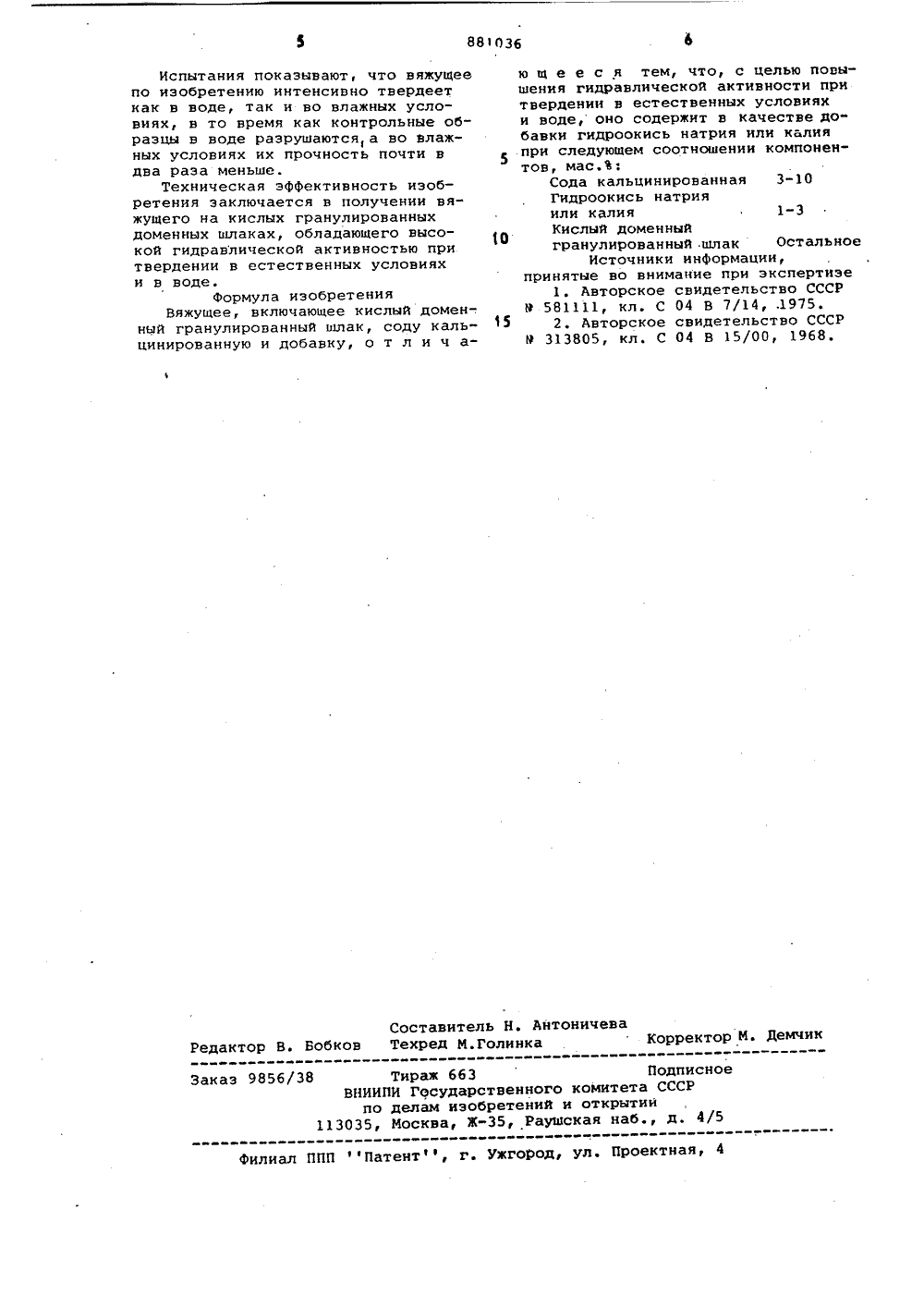

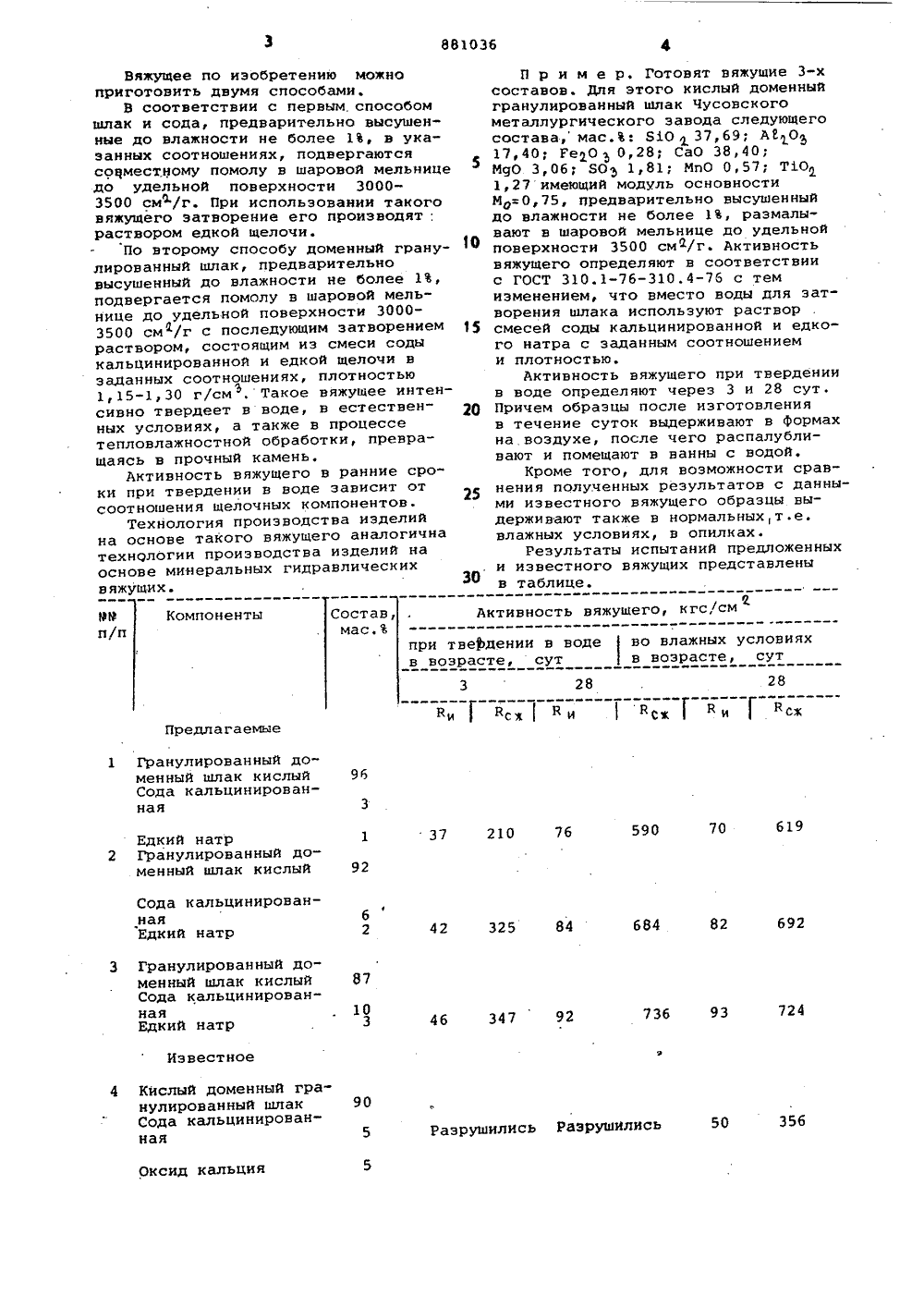

ОПИСАНИЕИЗОБРЕТЕНИЯХ АВТОРСКОМУ СВИДЕТИЛЬСТВУ(22) Заявлено 240330 (21) 2899371/29-33с присоединением заявки йоСоюз СоветскихСоциалистическихРеспублик но 881036(51) М. Хл.з С 04 В 7/14 Гасударственный комитет СССР по делам изобретений и открытийДата опубликования описания 15.1131 В.Д. Глуховский, П.В. Кривенко, Г.С ,Ростовскаяи В.Я. Шпрннцг,1(72) Авторы изобретения 71) Заявител невский а Трудового Красного троительный институт 4) ВЯЖУЩЕ яжущее,рованный актифный анна я ил ый доменный грануванный шлакг 7-96 бавк ению 5 2 яжущих яв-,ая активственных 25 тныхличесв ест ных авкиший ение гид" ущих при ловиях 3вия Изобретеночным вяжущано в проатериалов.Известно шлакощелочное ввключающее доменный гранулишлак (80-87 вес.Ъ), щелочнывизатор (6-13 вес.Ъ) и аморкремнезем (4-10 вес.Ъ) 1.Наиболее близким к изобретениюпо технической сущности и достигаемому эффекту является вяжущее (2),включающее кислый шлак, углекислуюсоль щелочного металла и окиселщелочноэемельного металла при следщем соотношении компонентов, вес.ЪКислый шлак 83-95Углекислая сольщелочного металла 2-7Окисел щелочноземельного металла 3-10 ие относится к шлакощеим и может быть использо.мышленности строительных Недостатком извес вляется низкая гидрав кность при твердении еусловиях и в воде.Цель изобретения - повышравлической активности вяжтвердении в естественныхи в воде. цель достигается тем,включающее кислый до".лированный шлак, содуиную идобавку, содержитсбавки гидроокись натрияи следующем соотношении, мас.Ъциннров я 3-10сь натри и Указаннаячто вяжущее,менный гранукальцинировав качестве дили калия пркомпонентовСода каль,ГидроокикалияКисл Введение .в раствор соды, до и едких щелочей приводит к повыш растворимости шлакового стекла эа счет повышения рН среды в начальный период после затворения. Одновременно в этот же период идет и процесс полимеризации кремнезема, чем обеспечивается достаточно прочная водо-. стойкая структура цементного камня в ранние сроки твердения. Таким. образом, едкие щелочи, будучи введенными в вяжущее в незначитель количествах, играют роль фзатр процесса гидратации. Затвердев цементный камень в дальнейшем продолжает наращивать прочность во влажных усло х или в водной среде.881036 Вяжущее по изобретению можно приготовить двумя способами.В соответствии с первым способом шлак и сода, предварительно высушенные до влажности не более 1%, в указанных соотношениях, подвергаются совместному помолу в шаровой мельнице до удельной поверхности 3000- 3500 см/г. При использовании такого вяжущего эатворение его производят; раствором едкой щелочи.По второму способу доменный грану- ф лированный шлак, предварительно высушенный до влажности не более 1, подвергается помолу в шаровой мельнице до удельной поверхности 3000- 3500 см/г с последующим затворением 15 раствором, состоящим из смеси соды кальцинированной и едкой щелочи в заданных соотношениях, плотностью 1,15-1,30 г/см . Такое вяжущее интенсивно твердеет в воде, в естествен- щ ных условиях, а также в процессе тепловлажностной обработки, превращаясь в прочный камень.Активность вяжущего в ранние сроки при твердении в воде зависит от соотношения щелочных компонентовТехнология производства иэделий на основе такого вяжущего аналогична технологии производства изделий на основе минеральных гидравлических вяжущих. Активность вяжущего, кгс/см Компоненты Состав,мас.Ъ99и/п при твердении в водево влажных условияхв возрасте, сутв возрасте, сут 28 28 3киискисж Г и Г Предлагаемые Гранулированный доменный шлак кислый Сода кальцинирован- ная 619 70 59037 210 76 Сода кальцинированная Едкий натр 6 2 42 325 84 692 82 684 87 10 3736 93 46 347 92 Известное 90 50 356 Разрушились Разрушились Оксид кальция Едкий натр 1 2 Гранулированный доменный шлак кислый 92 3 Гранулированный доменный шлак кислый Сода кальцинированная Едкий натр Кислый доменный гранулированный шлакСода кальцинированная П р и м е р, Готовят вяжущие 3-х составов. Для этого кислый доменный гранулированный шлак Чусовского металлургического завода следующего состава,мас.В: 810,1 37,69; А 210 17,40 1 Ге 100,28; СаО 38,40; М 90 3,06; ЯО 1,81 у МпО 0,57; Т 10 1,27 имеющий модуль основности М=0,75, предварительно высушенный до влажности не более 1%, размалывают в шаровой мельнице до удельной поверхности 3500 см/г. Активность вяжущего определяют в соответствии с ГОСТ 310.1-76-310.4-76 с тем изменением, что вместо воды для эатворения шлака используют раствор смесей соды кальцинированной и едкого натра с заданным соотношением и плотностью.Активность вяжущего при твердении в воде определяют через 3 и 28 сут. Причем образцы после изготовления в течение суток выдерживают в формах на воздухе, после чего распалубливают и помещают в ванны с водой,Кроме того, для возможности сравнения полученных результатов с данными известного вяжущего образцы выдерживают также в нормальных,т.е. влажных условиях, в опилках.Гезультаты испытаний предложенных и известного вяжущих представлены в таблице.Заказ 9856/38 Тираж 663 Подписное ВНИИПИ Государственного комитета СССР по делам иэобретений и открытии 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, Ул. Проектная, 4 Испытания показывают, что вяжущее по изобретению интенсивно твердеет как в воде, так и во влажных условиях, в то время как контрольные образцы в воде разрушаются,а во влажных условиях их прочность почти в два раза меньше.Техническая эффективность изобретения заключается в получении вяжущего на кислых гранулированных доменных шлаках, обладающего высокой гидравлической активностью при твердении в естественных условиях и в воде.Формула изобретенияВяжущее, включающее кислый доменный гранулированный шлак, соду кальцинированную и добавку, о т л и ч аю щ е е с я тем, что, с целью повышения гидравлической активности притвердении в естественных условияхи воде, оно содержит в качестве добавки гидроокись натрия или калияпри следующем соотношении компонентов мас ЪСода кальцинированная 3-10Гидроокись натрияили калия 1-3Кислый доменныйгранулированный шлак ОстальноеИсточники информации,принятые во внимание при экспертизе1Авторское свидетельство СССРР 581111, кл. С 04 В 7/14, .1975.15 2. Авторское свидетельство СССРР 313805, кл. С 04 В 15/00, 1968
