Форма для изготовления стеновых панелей

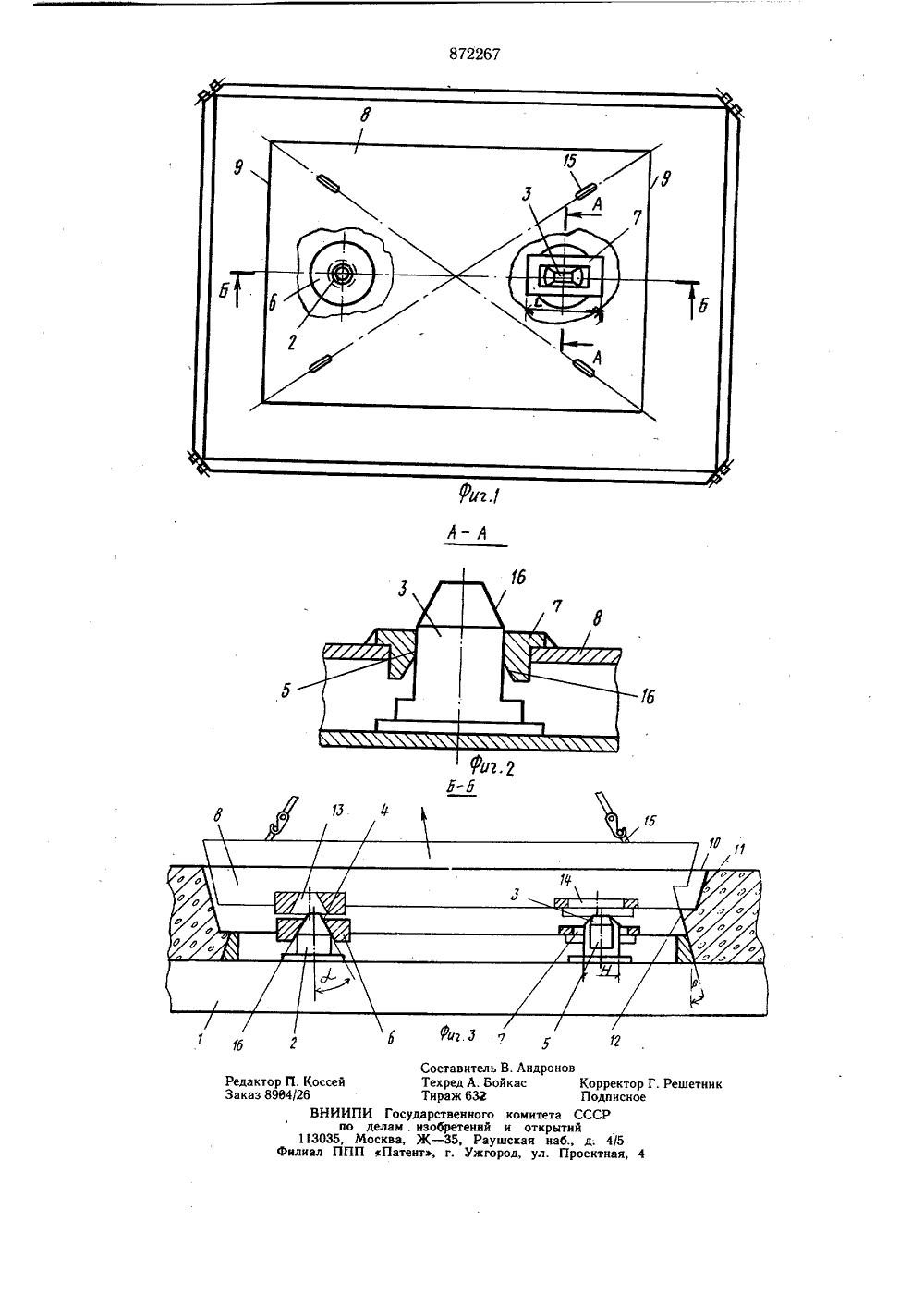

Союз Советскик Социалистических Республик К ИДЕТ ЕЛЬСТВ Дополнительное к авт. свид-в 1)М КлзВ 28 В 7/22 В 28 В 7/28 389/29-33(22) Заявлено 05.10.78 (21 с присоединением заявки Мо (23) Приоритет -Гасударственный кюмн(53) УДК 666.97. .033. 16 (088.8 Опубликовано 15.10.81. Бюллетень Мо Дата опубликования описания 15.10.81 делам нзобретеннн и открыт Автор Г, Г. Фельдман ретени ециальное конструкторское бюро СКБ-Йена Ленина Главного управления по жи)нцци гражданскому строительству трой ному(71) Заявитель ГОТОВЛЕНИЯ СТЕНОВЫХ ПАНЕЛЕИ 4) ФОРМА Д- обеспечение свобо и повышение качеств Изобретение относится к области формования изделий, в частности к производству наружных панелей зданий, имеющих дверные и оконные проемы, в открытых формах.Известна форма для изготовления стеновых панелей с дверными и оконными проемами, включающая поддон, на котором жестко закреплены фиксирующие приспособления с направляющими для гнезд вкладыша, имеющего продольные и поперечные борта, причем один из последних имеет формующую поверхность ломаного очертания и состоит из трех (по высоте) участков, при этом направляющая одного из приспособлений выполнена конической, а другого - с двумя параллельными между собой плоскостями, расположенными перпендикулярно к плоскости поддона 1.Недостатком этого устройства является то, что при извлечении вкладыша после формования, его вначале поворачивают вокруг борта с формующей поверхностью ломаного очертания, и только потом поднимают и располагают в горизонтальное положение, что требует дополнительных операций и времени, т. е, затрудняет свободную выемку вкладыша. Цель изобретения дной выемки вкладыша аизделия,Поставленная цель достигается тем, чтов форме для изготовления стеновых панелейс дверными и оконными проемами, включающей поддон, на котором жестко закреплены фиксирующие приспособления с направляющими для гнезд вкладыша, имеющего продольные и поперечные борта, причем один из последних имеет формующую10 поверхность ломаного очертания и состоитиз трех по высоте участков, при этом направляющая одного из приспособлений выполнена конической, а другого - с двумяпараллельными между собой плоскостями,расположенными перпендикулярно к плос 15 кости поддона, конусная направляющаявыполнена с углом наклона ее образующейк вертикали, превышающим угол наклонакрайнего участка борта ломаного очертанияк вертикали, а гнездо вкладыша направляющей приспособления с двумя параллельнымиплоскостями выполнено с прорезью для продольного смещения вкладыша, имеющейдлину, превышающую ширину этого приспособления.2267направляющая 4 которого имеет наклон 11.к вертикали, превышающей наклон Я участка 12 к вертикали, не препятствует перемещению вкладыша 8 и его полному выходу из образовавшегося проема панели, также как и 5 фиксирующее приспособление 3. Направляющая 5 последнего своими параллельными плоскостями препятствует боковому смещению вкладыша 8, исклкчая влияние деформации и создавая благоприятные условия его выемки. Кроме того, выполнение 10 прорези 14 в гнезде 7 вкладыша 8 длиной Е,превышающей ширину Н фиксирующего приспособления 3, не препятствует перемещению вкладыша в продольном направлении,15 Формула изобретения Форма для изготовления стеновых панелей с дверными и оконными проемами, включающая поддон, на котором жестко закреп лены фиксирующие приспособления с направляющими для гнезд вкладыша, имеющего продольные и поперечные борта, причем один из последних имеет формующую поверхность ломанного очертания и состоит из трех по высоте участков, при этом на правляющая одного из приспособлений выполнена конической, а другого - с двумя параллельными между собой плоскостями, расположенными перпендикулярно к плоскости поддона, отличающаяся тем, что, с целью обеспечения свободной выемки вкладыша при распалубке и повышения качества изделия, конусная направляющая выполнена с углом наклона ее образующей к вертикали, превышающим угол наклона крайнего нижнего участка борта ломаного очерЗ 5 тания к вертикали, а гнездо вкладыша направляющей приспособления с двумя параллельными плоскостями выполнено с прорезью для продольного смещения вкладыша, имеющей длину, превышающую ширину этого приспособления.40 387На фиг. 1 изображено предложенное устройство в плане, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Форма содержит поддон 1, на котором жестко закреплены фиксирующие приспособления 2 и 3 с направляющими 4 и 5 для гнезд 6 и 7 съемного вкладыша 8. При этом направляющая 4 выполнена в виде усеченного конуса, а направляющая 5 выполнена с двумя параллельными между собой плоскостями, расположенными на поверхности фиксирующего приспособления 3 и перпендикулярными к плоскости поддона 1 и поперечным бортам 9 съемного вкладыша 8. Один из поперечных бортов 9 выполнен с формующей поверхностью ломаного очертания, состоящей из трех участков средний 10, параллельный лицевой поверхности панели, и два крайних, верхний 11 и нижний 12, наклоненные в противоположные стороны, причем угол наклона а образующей усеченного конуса направляющей 4 к вертикали превышает угол наклонами крайнего нижнего участка 12 борта 9 ломаного очертания. Гнездо 6 имеет отверстие 13 в виде усеченного конуса, а гнездо 7 имеет прорезь 14, длина ее Е превышает ширину Н соответствующего фиксирующего приспособления 3, Выемка вкладыша 8 и его подъем производится при помощи скоб 15. Для облегчения установки вкладыша 8 фиксирующие приспособления 2 и 3 и гнезда 6 и 7 имеют заходные скосы 16.Устройство работает следующим образом.Вкладыш 8 устанавливается на опоры поддона 1, Гнезда 6 и 7 вкладыша 8 своими отверстиями 13 и 14 контактируют с направляющими 4 и 5 фиксирующих приспособлений 3 и 2, фиксируя вкладыш в форме. Далее форма заполняется бетонной смесью и готова к термообработке, Съем вкладыша при распалубке производится подъемом его горизонтально четырехветьевым стропам за подъемные скобы 15, При этом вкладыш 8 смещается в сторону, противоположную борту с поверхностью ломаного очертания, за счет перемещения его вдоль участка 12 с наклоном, противоположным наклону участку 11. Фиксирующее приспособление 2,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР612800, кл. В 28 В 7/28, 1974.872267 1 б Составитель В. Андрон Техред А, Бойкас Тираж 632 етн ВНИИПИ Госу по делам . 1 3035, Москва,Филиал ПГ 1 П Пате
