Гидросистема секции механизированнойкрепи

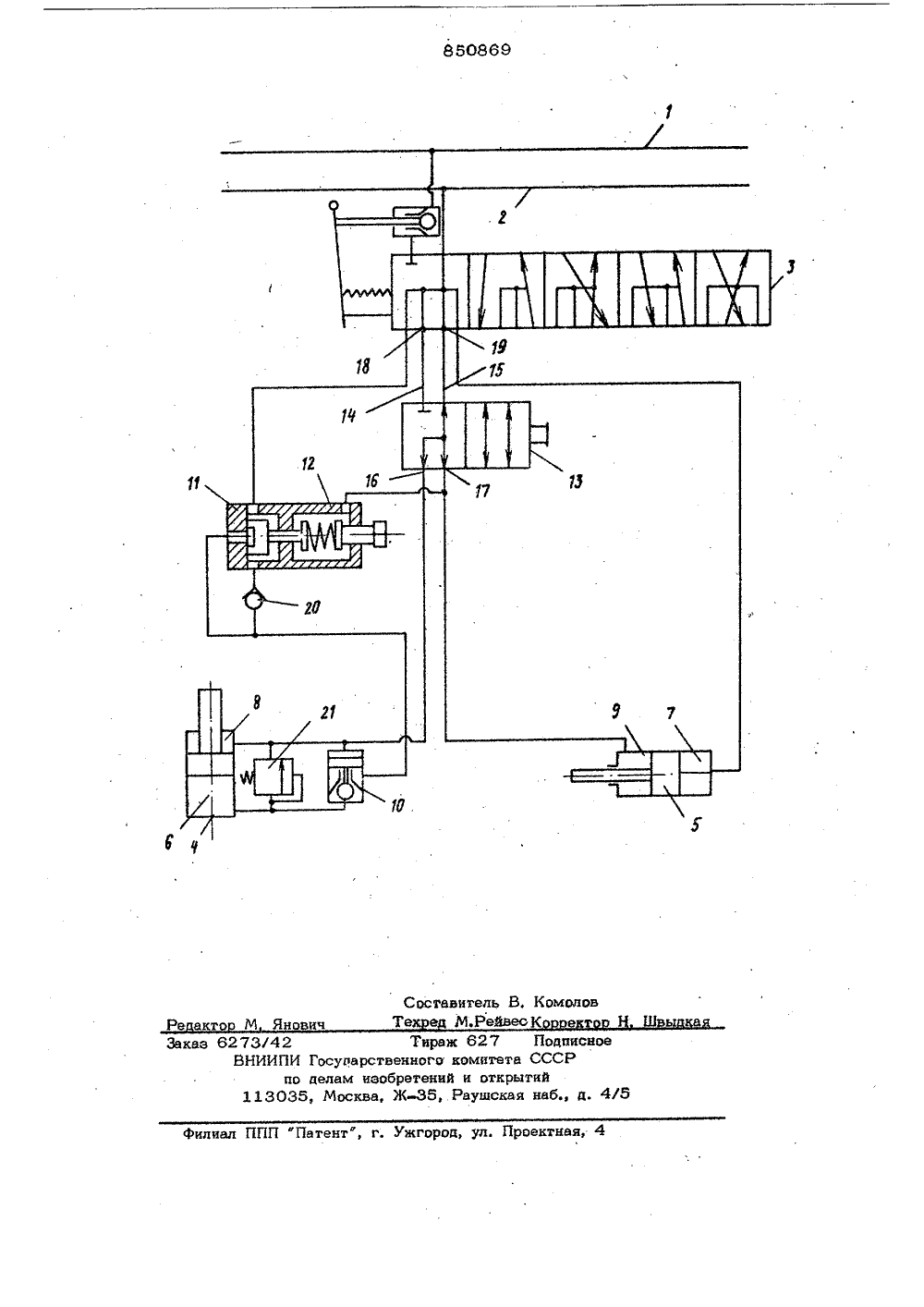

ОПИСАНИЕ 850869 ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сфаз СоевтскикСецналнстмчесннкРесттублии вт) Дополнительное к авт. свид 22)Заявлено 02.11.79(2 ) 2836094/22-06)М. Кд с присоединением заявки М 1 й 2 ЗЛ 6 ПкударстввмныЯ коммте еею АО Аэлэи мзебРвтеммЯ м фткрытмЯ.8) 5 а опубликования описвнитт 02,0 ы ен щенко, В.К. В,А и П.Ф. Антонцев 7 ужковскнй ордена Ленина машиностроительныВ имени 50 летия Советской Украины(54) ГИДРОСИСТЕМА СЕКЦИИ МЕХАНИЗИРОВАН мы секции мех мног с ги Изобретение относится к машиностроительной гидравлике, а именно к гнпросистемам секций механизированных крепей,и может найти применение при разработке пластовых месторождений.Известна гиаросистема секции механизироввнной крепи, содержащая напорнуюи сливную магистрали, соединенные черезмногопозиционный гиарораспре делитель сгиароаомкрвтами стойки и передвиженияконвейера, имеющими поршневые и штоковье полости, гидрозамок и подпорныйклапан с управляющей полостью, установленный между .многоаознционным гидрораспреаелнтелем и гиароэамком 11),Недостатком известной гиаросистемыявляется то, что она обладает недостаточной маневренностью при обходе препятствий в сгожньпс горногеологнческихусловиях,Цель изобретения - расширение функционвльных возможностей гиаросистемы.Указанная цель достигается тем, чтогидросистеме секции механизированной крепи снабжена авухпозиционным золотником с четырьмя отводами, ава из которых соединеныс выходами многопоционного гиарораспреаелнтеля, третийсо штоковой полостью гиароаомкратастойки, а четвертый - с управляющейкамерой поапорного клапана н штоковойполэстью гиароаомкратв передвижения. конвейера.тй На чертеже представлена принцнпнальная схема гипросисте анизироввнной крени.Гиароснстема секции механизированной крепи содержит напорную 1 и сливную 2 магистрали, соединенные черезопозиционный гиарорвспреаелитель 3дродомкратами стойки 4 и передвижения конвейера 5 (не показаны), имеющимпоршневье 6 и 7 штоковье 8 и 9 поло стн, гидрозамок 10 и подпорный клапан11 с управляющей полостью 12, уствновленный между многопозиционными гидрораспределителем 3 и гиарозамком 10,двукпоэиционный золотник 13 с четырьмя850869поцпорного клапана 11 соединяются сосливной магистралью 2. Это приводит кдополнительной разгрузке гицродомкрата 4стойки на необхоцимую величину, послечего двухпоэиционный золотник 13 возвращают в исходное положение, т.е. в по/зицию, обеспечивающую завершение передвижки секции крепи.Преалагаемая гицросистема обеспе 10 чивает расширение функциональных воэможностей по управлению секции механизированных крепей в сложных горногеологических условиях. отводами 14, 15, 16 и 17. Отводы 14 15 соединены с выходами 18 и 19 мног позиционного гицрораспрецелителя 3, отвод 16 - со штоковой полостью 8 гицродомкрата 4 стойки, а отвод 17 - с управляющей полостью 12 поцпорного клапана 11 и штоковой полостью 9 гидроцомкрата 5 переавижения конаейера. Гиц росистема имеет обратный клапан 20 и преаохранительный клапан 21.Гидросистема секции механизированной крепи работает следующим образом.В исходном положении гидродомкраты стойки 4 и перецвижения конвейера 5 отключены от напорной магистрали 1 многопозиционным гиарораспрецелителем 3, а цвухпозиционный золотник 13 соединяет штоковые полости 8 и 9 гицродомкратов стойки 4 и передвижения конвейера 5 с сливной магистралью 2, Для 20 передвижения секции крепи с поцпором многопозиционный гицрораспрецелитель 3 переключают в позицию, в которой он соединяет управляющую полость 12 подпорного клапана 11 и штоковые полости 8 25 и 9 гидродомкратов стойки 4 и 5 передвижения конвейера через цвухпозиционный золотник 13 с напорной магистралью 1. Происходит разгрузка гидродомкрата 4 стойки по прецварительно заданного поц порного цавления. По окончании перецвижки секции крепи многопозиционный гидрораспрецелитель 3 переключают на распор гидродомкрата 4 стойки,а затем возвращаЮт в исходную позицию. Для выполне ния маневра по обходу препятствия переключают цвухпозиционный золотник 13 и многопозиционный гиарораспре делитель 3. При этом штоковая полость 9 гицроцомкрата 5 передвижения конвейера и сое диненная с ней управляющая полость 12 Формула изобретения Гицросистема секции механизированной крепи, содержащая напорную и сливную магистрали, соединенные через многопозиционный гицрораспределитель с гидроцомкратами стойки и передвижения конвейера, имеющими поршневые и штоковыеполости, гиарозамок и подпорный.клапанс управляющей полостью, установленныймежду многопозиционным гицрораспрецелителем и гицрозамком, о т л и ч а ю -щ а я с я тем, что, с целью расширенияфункциональных возможностей;она снабжена цвухпозиционным золотником с четырьмя отвоцами, цва из которых соединены с выходами многопоэиционного гицрор ас преде лите ля, третий - со штоков ойполостью гицроцомкрата стойки, а четвертый - с управляющей камерой подпорного клапана и штоковой полостьюгидроцомкрата передвижения конвейера.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 341953, кл. Е 211) 23/00, 1972,880869 Составитель В, Комодоввич Те е М.РейвеоК е Ре а За исное илиал П. Ужгород, ул. Проектна е 6273/42 Тираж 627 ВНИИПИ Госупарственного комитет по делам изобретений и откр 113035, Москва, Ж, Раущска
