Устройство для сигнализации пробояконденсаторов высоковольтных генераторов

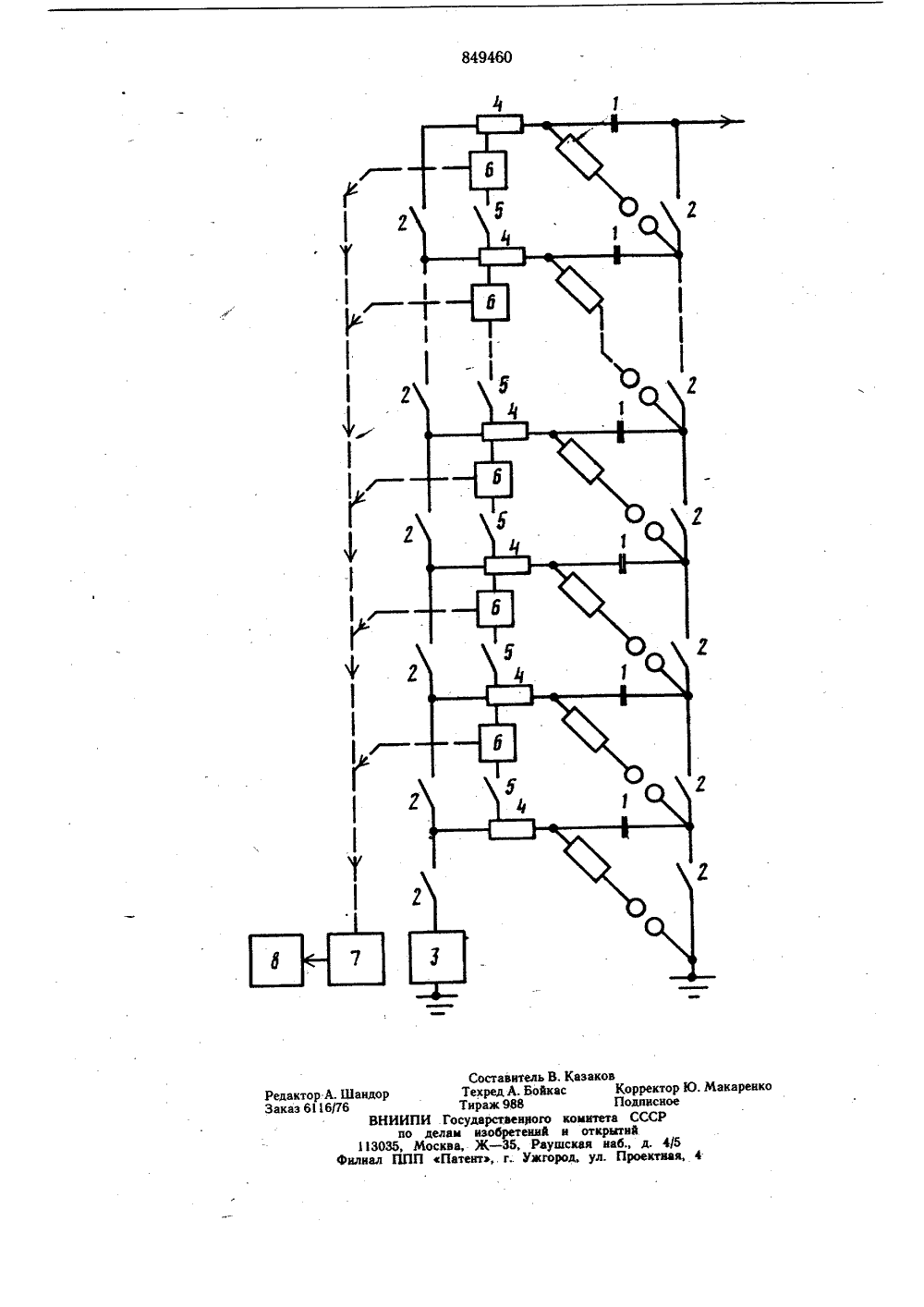

мза присоединен 23) Приорит еударстееиими комитет СССР о делам изебретеиий и открытий(54) УСТРОЛСТВО ДЛЯ ОНДЕНСАТОРОВ ВЫСОК Изобретение относится к высоковольтной импульсной технике, в частности к генераторам импульсных напряжений, и может быть использовано для повышения надежности и безопасности эксплуатации генераторов импульсных напряжений.Известно устройство защиты генератора импульсных напряжений, выполненное по схеме умножения напряжения Аркадьева- Маркса, содержащее зарядное устройство, управляемые механические коммутаторы в зарядной цепи, быстродействующий короткозамыкатель и защитные резисторы, включенные в цепь зарядки каждого из накопительных конденсаторов последовательно, Выход зарядного устройства генератора зашунтирован контактом быстродействующего короткозамыкателя, а в нулевой провод зарядного устройства включен датчик тока, выход которого соединен с цепью управления короткозамыкателя и с цепью управления пусковым устройством генератора 1.Недостатком данного устройств является то, что оно пригодно лишь для схем генераторов с двухсторонней зарядкой и не обеспечивает индикации места повреждения в схеме. НАЛИЗАЦИИ ПРОБОЯЛЬТНЫХ ГЕНЕРАТОРОВ Наиболее близким техническим решением к данному изобретению является устройство для сигнализации пробоя конденсаторов высоковольтных генераторов, выполненных по схеме Аркадьева-Маркса, с механическими коммутаторами и защитными резисторами в цепях зарядки накопительных конденсаторов, содержащее датчики сигнализации, включенные последовательно с защитными резисторами Ц.Недостатком данного устройства явдяется то, что оно не обеспечивает необходимой надежности работы, поскольку ток датчика зависит оттекущего значения напряжения на конденсаторах в момент пробоя. В то же время в емкостных накопителях наблюдаются толчки зарядного тока, который по величине может быть сравним с аварийным. Поэтому велика вероятность ложного срабатывания устройства.Цель изобретения - повышение надежности сигнализации и устранения влияния схемы сигнализации на параметры генератора при его разряде на нагрузку.Поставленная цель достигается тем, что в устройстве для сигнализации пробоя конденсаторов высоковольтных генераторов,3выполненных по схеме Аркадьева-Маркса, с механическими коммутаторами и защитными резисторами в цепях зарядки накопительных конденсаторов, содержащем датчики сигнализации, которые включены между дополнительными выводами защитных резисторов смежных ступеней через дополнительные контакты механических коммутаторов.На чертеже приведена схема устройства для сигнализации пробоя конденсаторов высоковольтных.генераторов.Устройство для сигнализации пробоя содержит накопительные конденсаторы 1, подключаемые при зарядке основными контактами 2 коммутаторов к зарядному блоку 3. Конденсаторы 1 могут состоять из нескольких включенных параллельно или последовательно высоковольтных импульсных конденсаторов. Междудополнительными выводами защитных резисторов 4 смежных ступеней генератора импульсных напряжений через дополнительные контакты 5 коммутаторов включены датчики сигнализации 6, связанные, например, оптическим каналом с приемным устройством 7, которое соединено с пультом управления 8. Для снижения требований по уровню изоляции между основными 2 и дополнительными 5 контактами коммутаторов защитные резисторы 4 должны быть разделены дополнительными выводами (отпайками) на неравные части, причем большая по величине сопротивления часть зашитного резистора должна располагаться между отпайкой и выводом конденсатора.Устройство сигнализации работает следующим образом. В режиме зарядки накопительные конденсаторы 1 ступеней генератора импульсных напряжений подключены к зарядному блоку 3 через основные контакты 2 коммутаторов, При этом, если нет нарушения изоляции, зарядные токи всех ступеней равны между собой, а ток датчиков сигнализации 6 равен нулю. После окончания зарядки производится размыкание контактов 2 и 5 коммутаторов, . благодаря чему достигается развязка между ступенями генератора импульсных напряжений (в том числе и по цепям датчиков) в режиме его разряда, осуществляемого путем поджига управляемых искровых разрядников. Если же в режиме зарядки происходит пробой конденсатора .в. какой-либо ступени, то в датчиках сигнализации, включенных между дополнительными выводами защитных резисторов 4 этой сту 4пени и смежных ступеней генера.гора импульсных напряжений, протекает импульсный ток, вызывающий срабатывание датчиков сигнализации 6. В том случае, когда зарядка генератора импульсных напряже ний начинается с поврежденным конденсатором в одной из ступеней, то в датчиках сигнализации этой ступени протекает постоянный ток, который также может быть использован для сигнализации.Сигнал сработавших датчиков сигнализации 6 передается на приемное устройство 7, где он преобразуется, усиливается, дешифруется и поступает затем на пульт 8 управления установкой в виде световой, звуковой или иной информации,15 Предлагаемое устройство для сигнализации пробоя конденсаторов многоступенчатого генератора импульсных напряжений является селективным, так как срабатывают лишь датчики, подключенные к поврежденной ступени. Кроме того, датчики могут реагировать не только на пробой конденсатора (наиболее опасный в пожарном отношении вид повреждения), но, например, и на самопробой искрового разрядника в режиме зарядки, Своевременная и надежная 25 информация о месте пробоя изоляции генератора импульсных напряжений позволяет сократить время на поиск и устранение неисправности, повысить надежность,и безопасность эксплуатации генератора импульсны напряжений.30 Формула изобретенияУстройство для сигнализации пробоя конЗ 5 денсаторов высоковольтных генераторов,выполненных по схеме Аркадьева-Маркса,с механическими коммутаторами и защитными резисторами в цепях. зарядки накопительных конденсаторов, содержащее датчики сигнализации, отличающееся тем, что,40 с целью повышения надежности и устранения влияния схемы сигнализации на параметры генератора в режиме разряда, датчики сигнализации включены между дополнительными выводами защитных. резисто 45 ров смежных ступеней через-дополнительные контакты механических коммутаторов.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР569017, кл. Н 03 К 3/53, 09,02.78.2. Патент ФРГ1164551, клН 03 К 3/53опублик. 05.03,1964.
