Установка для уплотнения смесив литейных формах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

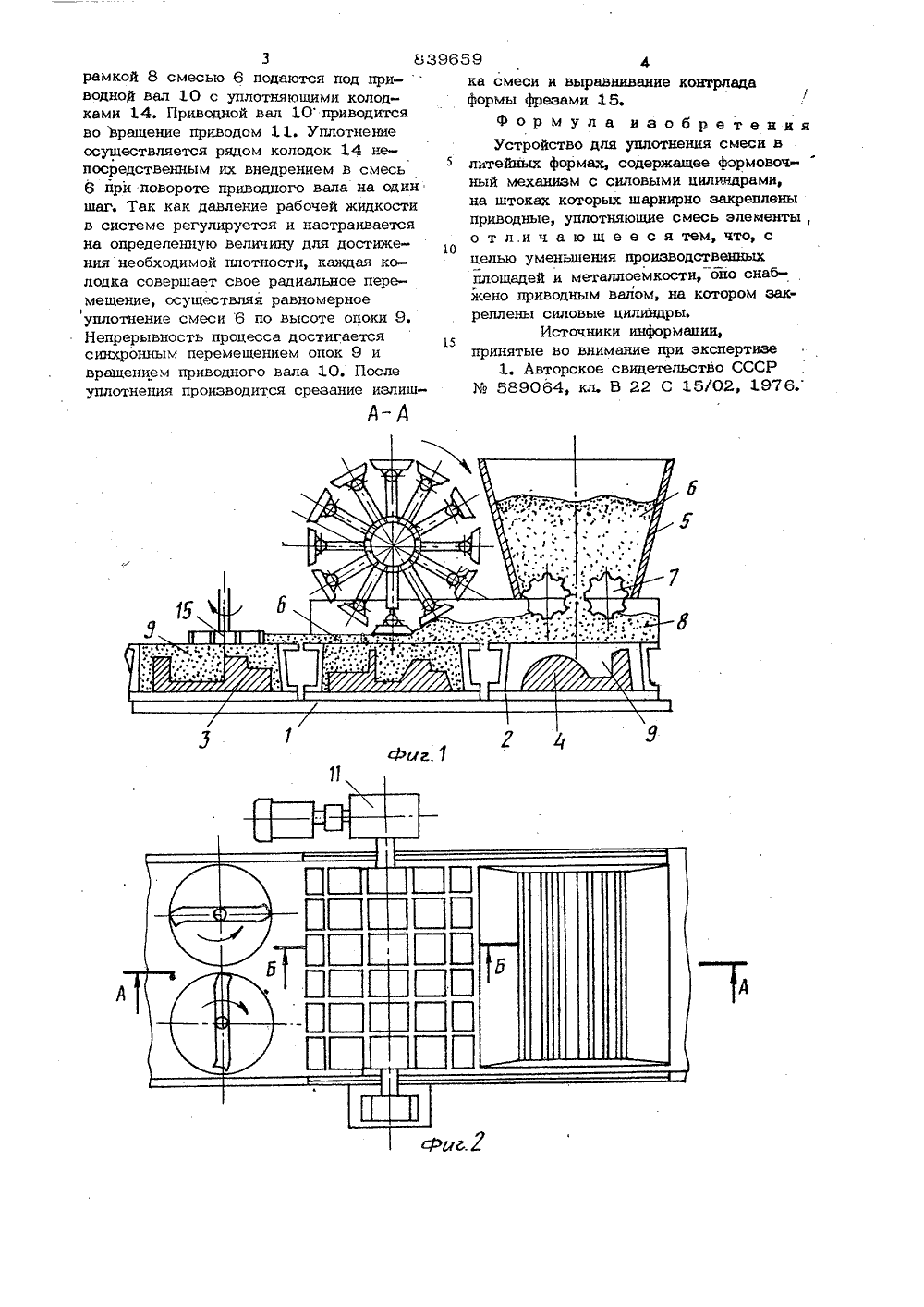

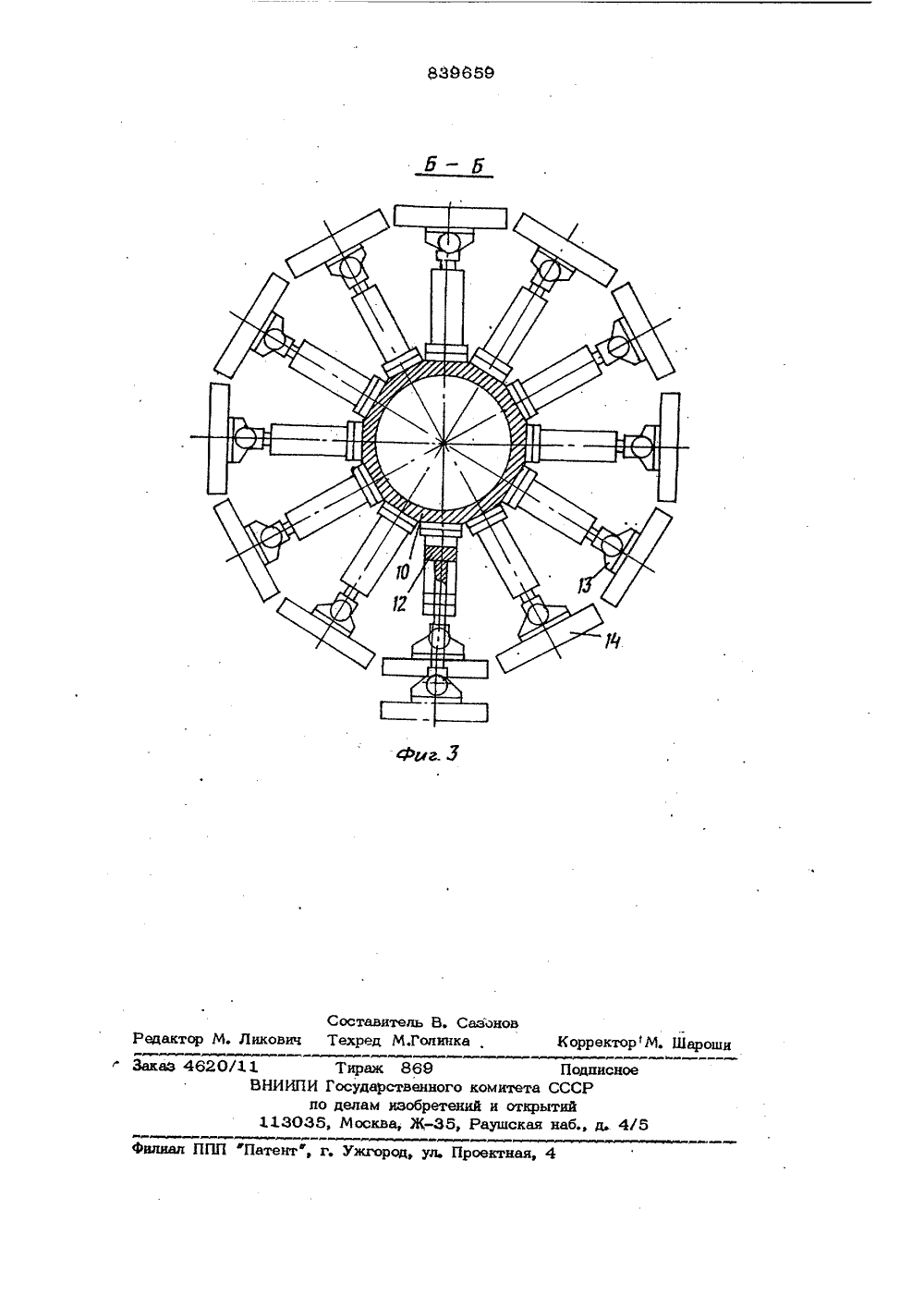

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУСВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихреспублик и 839659(5 )М. Кл. В 22 С Ю/02 Ьоудерстееикмй комитет СССР ла делам изобретеиий и открытий(72) Авторы изобретения В. С. Ватков и Л. Н. Резник Краматорский научно-исследовательскийи проектнотехнологический институт машиностроения НИИПХМАШ".(54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ СМЕСИ В ЛИТЕЙНЫХ ФОРМАХ Изобретение относится к литейномупроизводству, .в частности к оборудованию для уплотнения литейных форм.Известна установка для изготовления литейных форм, содержащая конвейер, на котором установлены подмодельные пш 5 ты с моделями, устройства для заполнения опок смесью и формирующее устройство, .на штоках которых шарнирно закрепЛены приводные уплотняющие смесь элементы 11;Недостатки установки - большая метвллоемхость : и большая производственная площадь из-аа наличия катков, установленных в один ряд.15Бель изобретения - уменьшение производственных площадей и металло- емкости.Цйть достигается тем, что сйловые цилиндры"закреплены радиально на валупривода. На фиг. 1 изображена установка дляизготовления форм, разрез А-А нв фиг. 22, на фиг. 2 - вид установки в плане, на фиг. 3 - разрез по Б-Б на фиг. 2.Устновка содержит приводной замкнутый конвейер 1, на котором установлены подмодельные плиты 2 с моделями 3 и 4, бункер 5 со смесью 6, лопастной механизм 7, нвполнительную рамку 8 и опоку 9. За бункером 5 расположено формирующее устройство, выполненное в виде вала 10 с приводом 11. На валу 10 установлены радиально в несколько рядов поршневые приводы 12, на штоках, которых шарнирно посредством кронштейнов 13 закреплены уплотняющие колодки 14. Зв формирующим устройством расположены две вертикальные фрезы 15.Устройство работает следующим образом.Смесь 6 из бункера 5 лопастным ме ханизмом 7 подается в емкость нанолнительной рамки 8 и опоки 9, установленной на подмодельной плите 2 с моделью 4. Конвейером 1 подмодельные плиты.2 вместе с ойоквми 9 и наполнительной3 Ц рамкой 8 смесью 6 подаются под приводной вал 3.0 с уплотняющими колодками 3.4. Приводной вал 10 приводится во вращение приводом 3.3 Уплотнение осуществляется рядом колодок 3,4 непосредственным их внедрением в смесь 6 йри повороте приводного вала на один шаг. Так как давление рабочей жидкости в системе регулируется и настраивается на определенную величину для достижениянеобходимой плотности, каждая колодка совершает свое радиальное перемещение, осуществляя равномерное 1уплотнение смеси 6 по высоте опоки 9. Непрерывность процесса достигается синхронным перемещением спок 9 и вращением приводного вала 3.0. После уплотнения производится срезание излиш 39659 фка смеси и выравнивание контрладаформы фрезами 15.формула изобретенияУстройство для уплотнения смеси влитейных формах, содержащее формовочный механизм с силовыми цилищрами,на штоках которых шарнирно закрепленыприводные, уплотняющие смесь элементы,о т л.и ч а ю щ е е с я тем, что, с1 Оцелью уменьшения производственныхплощадей и металлоемкости, оно снабжено приводным валом, на котором закреплены силовые цилиндры.15Источники информации,принятые во внимание при экспертизе3., Авторское свидетельство СССРМ 589064, кл. В 22 С 15/02, 3.976.актор М. Лико Тираж 869И Государственного комите по делам изобретений и от 35, Москва, Ж-З 5, Рауш Заказ 4620/1 Подписноета СССРкрытийкая наб., д, 4/ ВНИИП ППП фПатентф, г. Ужгород, ул. Проектная Составитель В. СазоновТехред М,Голинка, КорректорМ. Ш
