Уплотнительная манжета

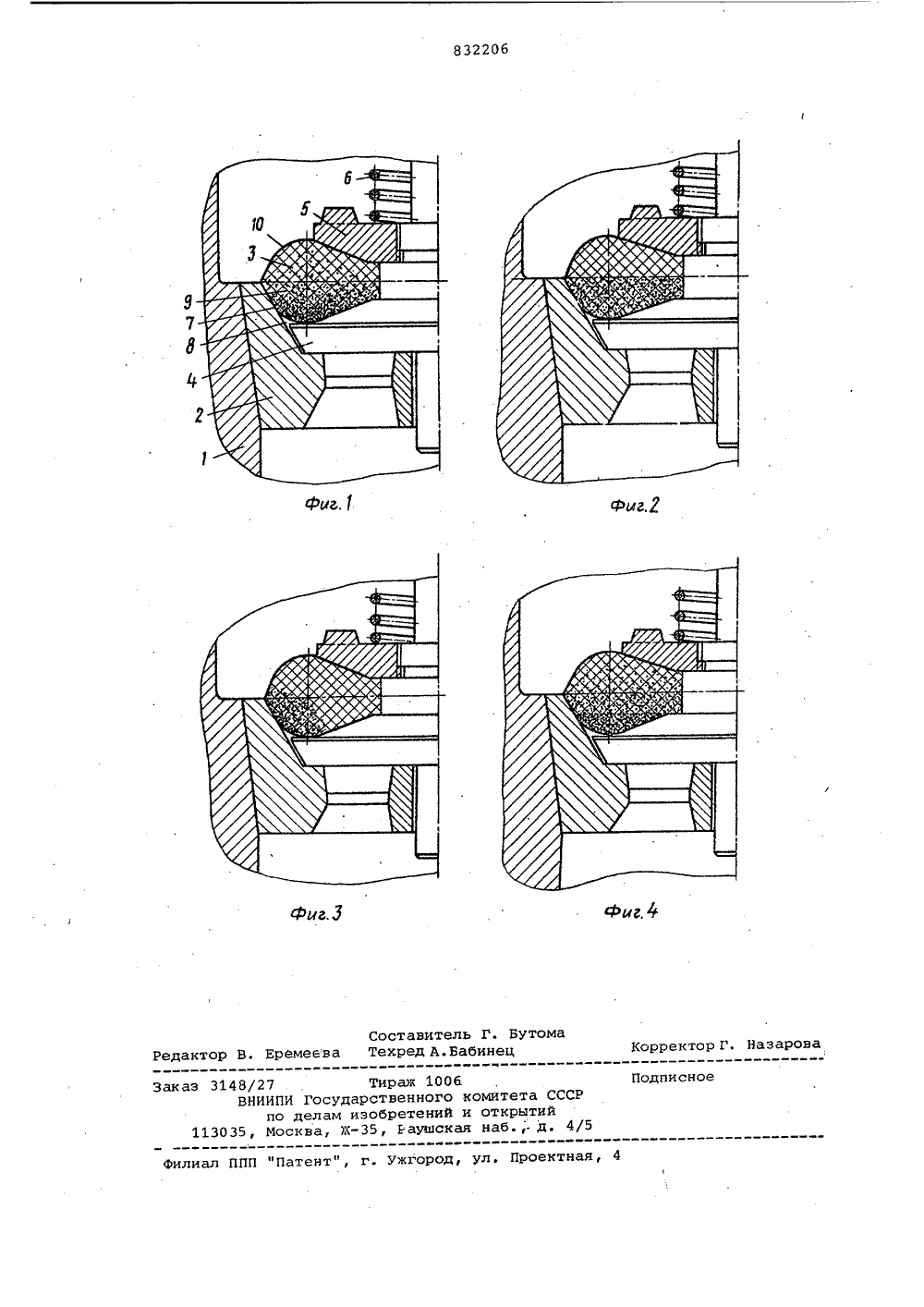

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТИЛЬСТВУ нн 832206(22) Заявлено 040779 (21) 2789602/25-08с присоединением заявки Ио 1)м, кл,з Г 16 К 15/03 Государственный комитет СССР по делам изобретений и открытий(54 ) УПЛОТНИТЕЛЬНАЯ МАНЖЕТА Изобретение относится к гидромашиностроению, в частности, к обратным клапанам и может быть использовано в насосостроении, например . в клапанных узлах буровых насосов, а также в ряде других областей, в тех случаях, когда необходимо предотвратить выдавливание клапаннрго уплотнительного элемента в уплотняеьый зазор.Известны также обратные клапаны буровых насосов, в которых предусмотрено средство для предотвращения выдавливания материала манжеты в уплотняемый зазор, выполненное в виде подкладной жесткой полиамидной 15 шайбы 1 .Недостаток известной конструкции - сравнительно малая долговечность манжеты из-за малой циклической стойкости материала подкладного кольца, 20 которое .должно обладать одновремен- . но достаточной жесткостью и способностью к нагибу, и из-за невозмож ности повторного использования. манжеты с обратной стороны, поскольку при нарушении и порыве подкладного кольца искажается форма рабочей порерхности усика манжеты,Цель изобретения - повышение надежности и долговечности манжеты. 30 Поставленная цель достигается тем, что средство предотвращения вы- давливания манжеты в уплотняеьий зазор выполнено в виде порошкообраз" ного наполнителя, распределенного в теле манжеты со снижением плотности в направлении от рабочей поверхности вглубь тела манжеты. Кроме того, снижение плотности может быть достигнуто и .выполнением наполнителя многослойным с разной плотностью слоев.На фиг. 1 показан обратный клапан с каплевидной манжетой, в которой средство предотвращения выдавливания ее,в зазор выполнено в виде порошкообразного наполнителя, распределенного по всему телу манжеты; на фиг. 2 - то же, с напрлнителем, размещенным в части тела манжеты, преимущественно до срединной плоскости симметрии, перпендикулярной к оси клапана, на фиг. 3 - тр же, с наполнителем, размещенным локально в зоне контакта манжеты с рабочей поверхностью седла. клапана; на фиг. 4- то же, с многослойным наполнителем.Обратный клапан состоит из установленного в корпусе 1 насоса седла 2Манжета 3 закреплена на тарели4. при помощи гайки 5, которая подпружинена по отношению к корпусной детали пружиной б,При работе клапана в момент, ког-да тарель поднимается вверх, клапанпропускает протекающую через негожидкость. Когда манжета с тарелью.опускается вниз, она закрывает проходное сечение клапана и под действиемдавления жидкости прижимается своейрабочей поверхностью 7 к рабочим поверхностям тарели и седла. При этомдействующее на манжету давлениежидкости стремится выдавить ее взазор 8 между тарелью и седлом. Этому выдавливанию препятствует порошкообразный наполнитель 9, который распределен в теле манжеты со снижением плотности в направлении от рабочей поверхности вглубь тела манжеты.При этом следует иметь ввиду, чтовторичная рабочая поверхность 10 ман" 20жеты (поверхность повторного использования) должна быть достаточноэластичной для того, чтобы заполнить те незначительные углубления,которые будет иметь рабочая поверх- д 5ность седла от износа при первичномиспользовании манжеты. для этого порошкообразный наполнитель не должендоходить до вторичной рабочей поверхности манжеты,такое выполнение позволяет существенно увеличить циклическую долговечность манжеты. Кроме того, даже .если в процессе работы на первичнойповерхности появятся трещины, то приперевороте манжеты для пбвторнбго ис=пользования они не будут оказыватьвлияния на работу обратной стороны иискажение вторичной рабочей поверхности не будет иметь места. Этоприведет к увеличению долговечности манжеты в целом, а, также к повышению надежности за счет устранениявредного влияния возможного порываподкладной шайбы,Манжета с наполнителем может быть изготовлена иэ двух и более слоев, каждый из которых, по мере удаления от первичной рабочей поверхности, будет иметь меньшую плотность, чем предыдущий.Наполнитель может быть размещенв теле манжеты самыми различнымиспособами. Например, манжета можетбыть изготовлена йз двух привулканизированных друг к другу частей,из которых в одной введен наполнитель,а в другой нет,Наполнитель в манжете может быть расположен локально в зоне непосредственного контакта рабочей поверхности манжеты с рабочими поверхностями седла и тарели.Формула изобретения1. Уплотнительная манжета повторного использования, преимущественно для клапанного узла насоса, в которой предусмотрено средство для предотвращения выдавливания материала манжеты в уплотняемый зазор, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и долговечности манжеты, средство выполнено в виде порошкообразного наполнителя,распределенного в теле манжеты со снижением плотности в направлении от рабочей поверхности вглубь тела манжеты.2, Манжета по п. 1, о т л и ч а ю щ а я с.я тем, что наполни- тель выполнен многослойным с разной плотностью слоев,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 503040, кл. Г 04 В 21/02, 1974.832206 иг. 1 г,Я азарова ектор ктор В. Ереме Тираж 1006Государственного комитета елам изобретений и открыти ва, )Х, Еауюская наб , д дписное ПП "Патент", г. Ужгород, ул. Проектна ил аказ 3148/27 ВНИИ по 113035, М
