Лабиринтное уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

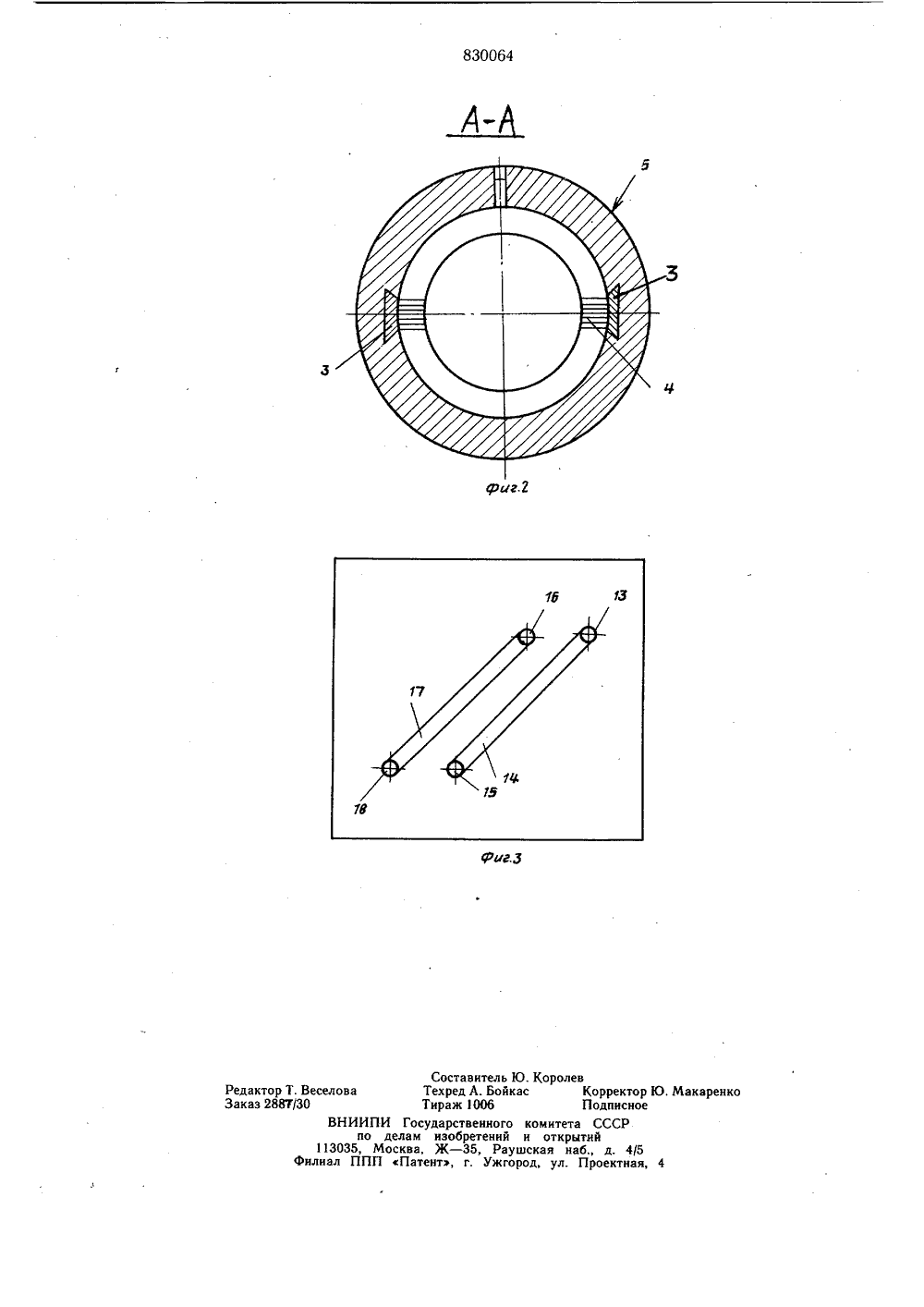

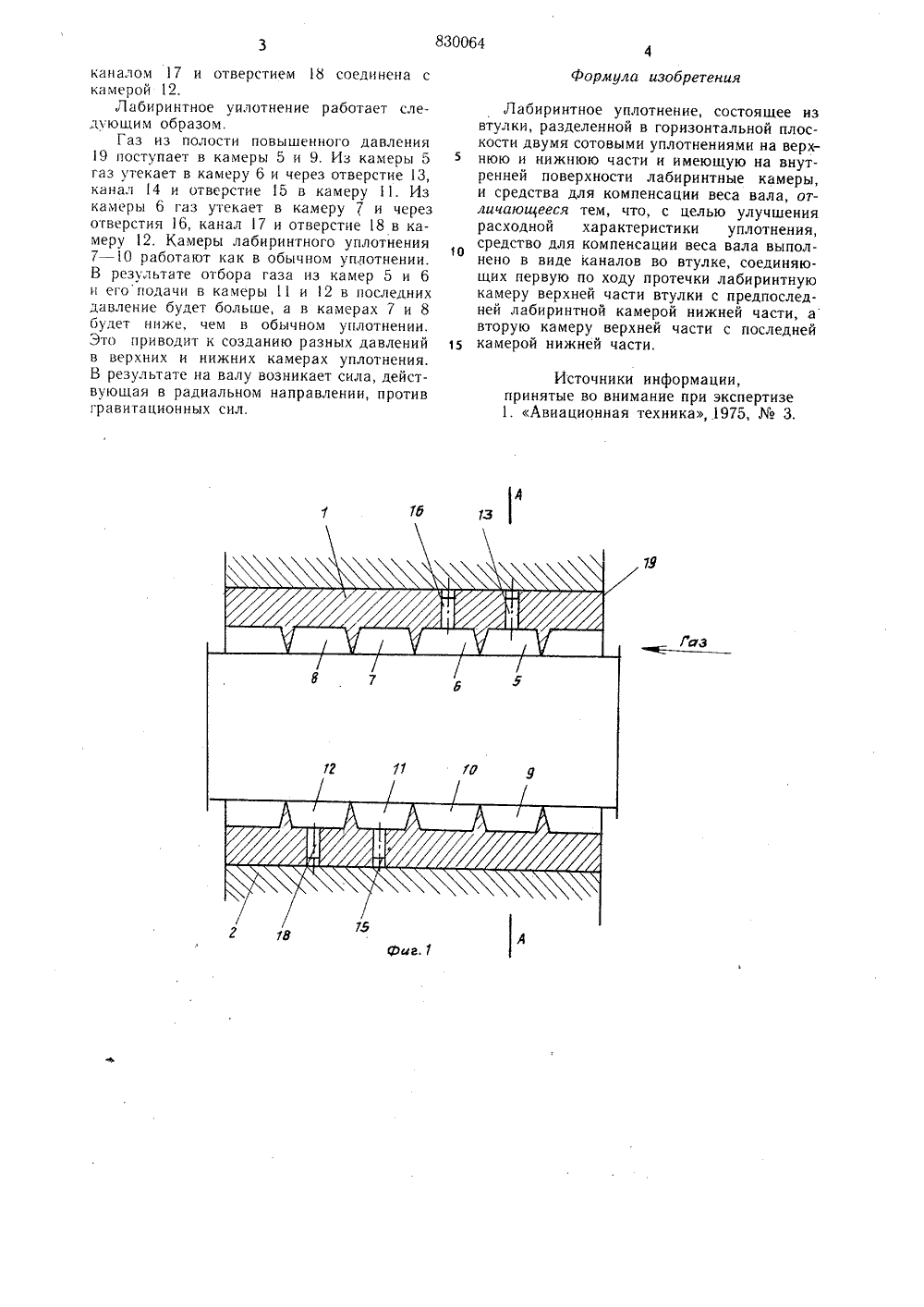

ОП ИСАНИ ЕизовеитенияК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнкСоцналнстнческнаРвспублнк(53) УДК 62-762. .233 (088.8) по делам иэабретеиий и еткрмтий(72) Авторы изобретения азанский ордена Трудового авиационный институт им. асного Зна Н. Туполев) Заявнтел(54) ЛАБИРИНТНОЕ УПЛОТНЕН Изобретение относится к уплотнительной технике и может быть использовано в машинах различного назначения для уплотнения вращающихся валов. Известно лабиринтное уплотнение турбомашин с газостатической компенсацией гравитационных сил, состоящее из лабиринтной втулки, разделенной в горизонтальной плоскости двумя сотовыми уплотнениями на верхнюю и нижнюю части, в верхней части выполнен ряд отверстий, соединяющих лабиринтные полости с областью пониженного давления. Таким образом, в межлабиринтных камерах над верхней частью ротора по сравнению с камерами, расположенными в нижней части, возникает пониженное давление. Разность давлений вызывает появление подъемной силы, приложенной к ротору и направленной против сил тяжести ротора 11. Недостатком этого уплотнения является увеличенный расход газа через это уплотнение в связи с его отводом в полость пониженного давления. Цель изобретения - улучшение расход ной характеристики лабиринтного уплот нения с газостатической компенсацией. Указанная цель достигается тем, что средство для компенсации веса вала выполнено в виде каналов во втулке, соединяющих первую по ходу протечки лабиринтную камеру верхней части втулки с предпоследней лабиринтной камерой нижней части, а вторую камеру верхней части с последней камерой нижней части.На фиг. 1 изображено предлагаемое лабиринтнбе уплотнение, продольный разрез; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - развертка поверхности Б на фиг. 2.Лабиринтное уплотнение 1 выполнено ввиде втулки, запрессованной в корпус 2.В горизонтальной плоскости втулка 1 имеет два клиновидных паза 3, в которые вставлены сотовые уплотнения 4. Уплотнения 4 делят мейлабиринтные камеры на верхние 20 5 - 8 и нижние 9 - 12. Верхняя камера 5 спомощью отверстия 13, винтового паза4 и отверстия 15 соединена с нижней камерой 11. Камера 6 аналогично отверстием 6,.1 каналом 17 и отверстием 18 соединена с камерой 12,Лабиринтное уплотнение работает следующим образом,Газ из полости повышенного давления 19 поступает в камеры 5 и 9. Из камеры 5 газ утекает в камеру 6 и через отверстие 13, канал 14 и отверстие 15 в камеру 11. Из камеры 6 газ утекает в камеру 7 и через отверстия 16, канал 17 и отверстие 18 в камеру 12. Камеры лабиринтного уплотнения 7- вработают как в обычном уплотнении. В результате отбора газа из камер 5 и 6 и егоподачи в камеры 11 и 12 в последних давление будет больше, а в камерах 7 и 8 будет ниже, чем в обычном уплотнении. Это приводит к созданию разных давлений в верхних и нижних камерах уплотнения, В результате на валу возникает сила, действующая в радиальном направлении, против гравитационных сил. Лабиринтное уплотнение, состоящее извтулки, разделенной в горизонтальной плоскости двумя сотовыми уплотнениями на верх нюю и нижнюю части и имеющую на внутренней поверхности лаби ринтные камеры, и средства для компенсации веса вала, отличающееся тем, что, с целью улучшения расходной характеристики уплотнения, осредство для компенсации веса вала выполнено в виде каналов во втулке, соединяющих первую по ходу протечки лабиринтную камеру верхней части втулки с предпоследней лабиринтной камерой нижней части, а вторую камеру верхней части с последней 15 камерой нижней части,Источники информации,принятые во внимание при экспертизе1, Авиационная техника,1975,3.Редактор Т. ВеселоваЗаказ 2887/30 Составители Ю. Королев Техред А. Бойкас Корректор Ю. Макаренко Тираж 1006 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2813995, 05.07.1979
КАЗАНСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГОЗНАМЕНИ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. A. H. ТУПОЛЕВА
БЕЛОУСОВ АНАТОЛИЙ ИВАНОВИЧ, ГОРЮНОВ ЛЕВ ВАСИЛЬЕВИЧ, ЛОКАЙ ВИКТОР ИОСИФОВИЧ, ЛУРЬЕ МАРК МОИСЕЕВИЧ
МПК / Метки
МПК: F16J 15/447
Метки: лабиринтное, уплотнение
Опубликовано: 15.05.1981
Код ссылки
<a href="https://patents.su/3-830064-labirintnoe-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Лабиринтное уплотнение</a>
