Центробежный сепаратор

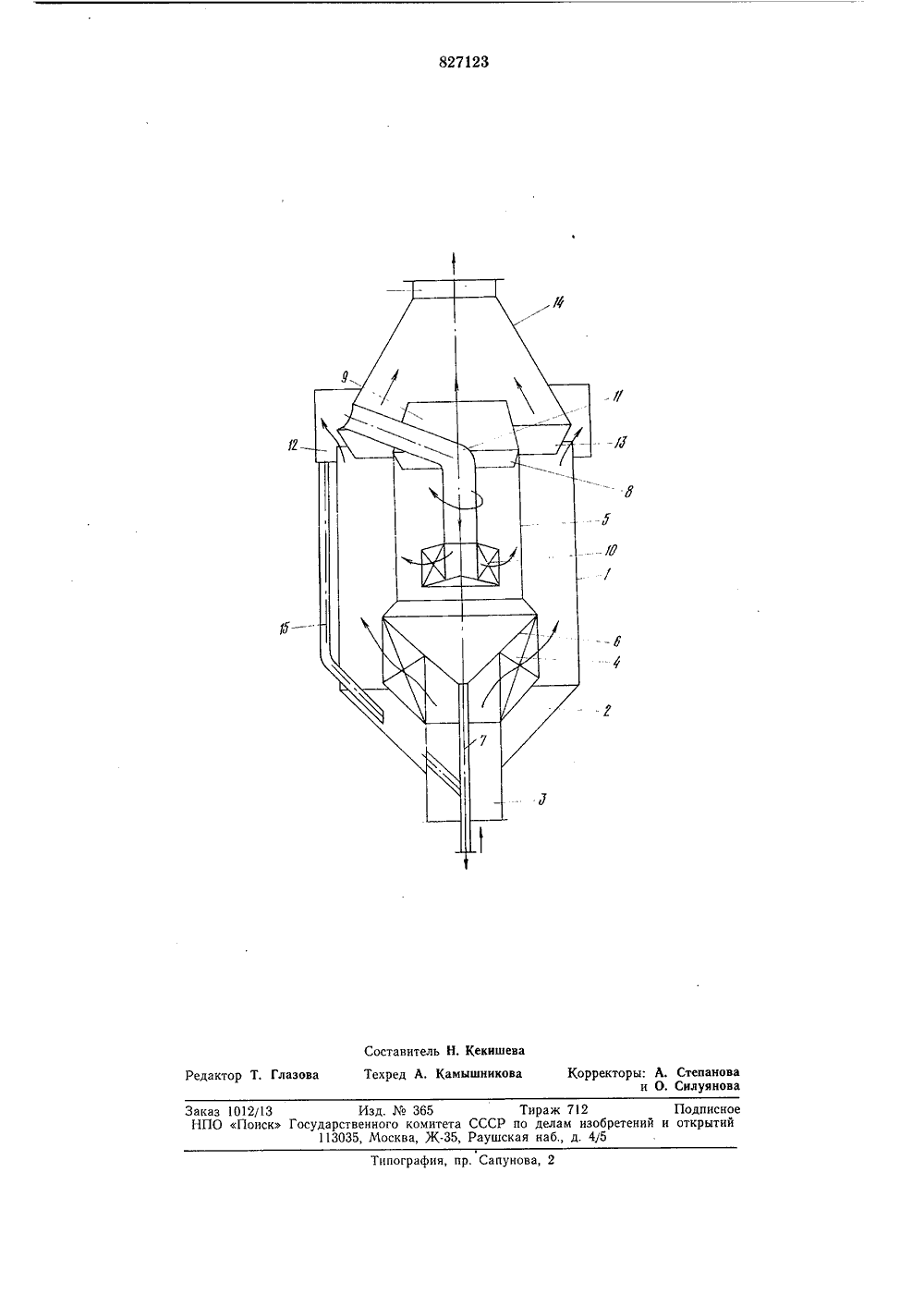

п 11 827) 23 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(53) по делам изобретении и открытий(72) Авторы изобретения нов и Р. Б. Тя Заявитель 4) ЦЕНТРО Ъ й СЕ ПА РАТО Р инскии пат- онарубу ливана- за 11 с отобр Изобретение относится к устройствам длясепарации капельной влаги из газового потока и может быть применено в областимокрой очистки выбрасываемых в атмосферу газов в любой отрасли промышленности. 5Известен сепаратор, включающий корпус, входной и выходной патрубки, завихритель потока и кольцевой карман, в стенкахсепарационной камеры выполнены отверстия 11. 1 ОИзвестен сепаратор, предназначенныйдля удаления влаги из газового потока, содержащий корпус, размещенные в его нижней части сборник сепарата и осевой патрубокввода разделяемого потока, лопаточный завихритель с полыми лопатками, центральную трубу с коническом дном, являющимся верхней крышкой завихрителя, нижняячасть конического дна соединена патрубком со сборником сепарата. В верхней части корпуса расположен кольцевой карманс отсекателем потока 121,В известном устройстве осуществляетсядвухстадийная очистка потока, причем напервой стадии происходит центробежнаясепарация, а часть газа, проходя по каналам полых лопаток в центральную трубу,подвергается инерционной сепарации, выделенная при этом жидкость отводится изконического дна в общий сборник сепарата. 30 Известный центробежный сепаратор обеспечивает разделение больших объемов газа, но инерционное разделение на второй ступени недостаточно эффективно.Цель предлагаемого изобретения тенсификация процесса сепарации.Для этого предлагаемый центробежный сепаратор снабжен установленными в цен тральной трубе кольцевым козырьком и дополнительным лопаточным завихрителем, соединенным патрубком с верхней частью кольцевого кармана, и присоединенными к отсекателю потока и центральной трубе конфузорными насадками для отвода очищенного потока. Предлагаемый сепаратор изображе чертеже.Сепаратор содержит цилиндриче корпус 1, сборник 2 сепарата, осевой рубок 3 ввода разделяемого потока, л точный завихритель 4, центральную т 5 с коническим дном 6, патрубком 7 с сепарата, козырьком 8 и конфузорным садком 9, дополнительный лопаточный вихритель 10, соединенный патрубком кольцевым карманом 12, отсекатель п ка 13 с конфузорным насадком 14.Сепаратор работает следующим о зом.Газожидкостная смесь поступает в сепаратор через патрубок 3, закручивается завихрителем 4, и вследствие воздействия центробежных сил содержащаяся в нем влага отжимается к стенке корпуса 1, откуда 5 стекает в сборник сепарата 2. В верхней части корпуса выходящий поток отсекателем 13 делится на две части, Периферийная часть, наиболее концентрированная по жидкости, отводится в кольцевой карман 10 12, Жидкость из донной части кармана 12 отводится по патрубку 15, а газ поступает ,по патрубку 11 на вторую стадию центробежной очистки, Закручиваясь завихрителем 10, поток газа подвергается воздейст вию центробежных сил, в результате чего оставшаяся в нем жидкость концентрируется у стенки центральной трубы 5 и стекает в дно 6, откуда отводится по патрубку 7. Очищенный газовый поток отводится через 20 конфузорную насадку 9 за счет эжектирующего действия основного потока газа, выходящего из конфузорного насадка 14. Козырек 8 препятствует вторичному уносу жидкости при пленочном течении ее по д 5 стенке центральной трубы 5. Таким образом, в предложенном устройстве за счет центробежного разделения потока на второй ступени процесс сепарации 30 происходит более интенсивно без дополнительных затрат энергии.Ф о р мул а изобретенияЦентробежный сепаратор, содержащийкорпус, размещенные в его нижней частисборник сепарата и осевой патрубок ввода.разделяемого потока, лопаточный завихритель, центральную трубу с коническимдном, являющимся верхней крышкой за,вихрителя и имеющим патрубок для сливасепарата, и расположенный в верхней ча.сти корпуса кольцевой карман с отсекателем потока, отличающийся тем, что,с целью интенсификации процесса сепарации за счет центробежного разделения навторой ступени, он снабжен установленными в центральной трубе кольцевым козырьком и дополнительным лопаточным завихрителем, соединенным патрубком с верхнейчастью кольцевого кармана, и присоединенными к отсекателю потока и центральной трубе конфузорными насадками дляотвода очищенного потока.Источники информации,принятые во внимание при экспертизе1, Патент Великобритании Мо 901290, кл.23 р, 1960.2. Патент СШЛ Юо 3815339, кл. 55 в 3,11,06.74,каз012/13 Изд.365 Тираж 7ПО Поиск Государственного комитета СССР по делам 113035, Москва, Ж, Раушская наб., д нпография, пр. Сапунова Составитель Н, Кекишева ехред А. Камышникова
