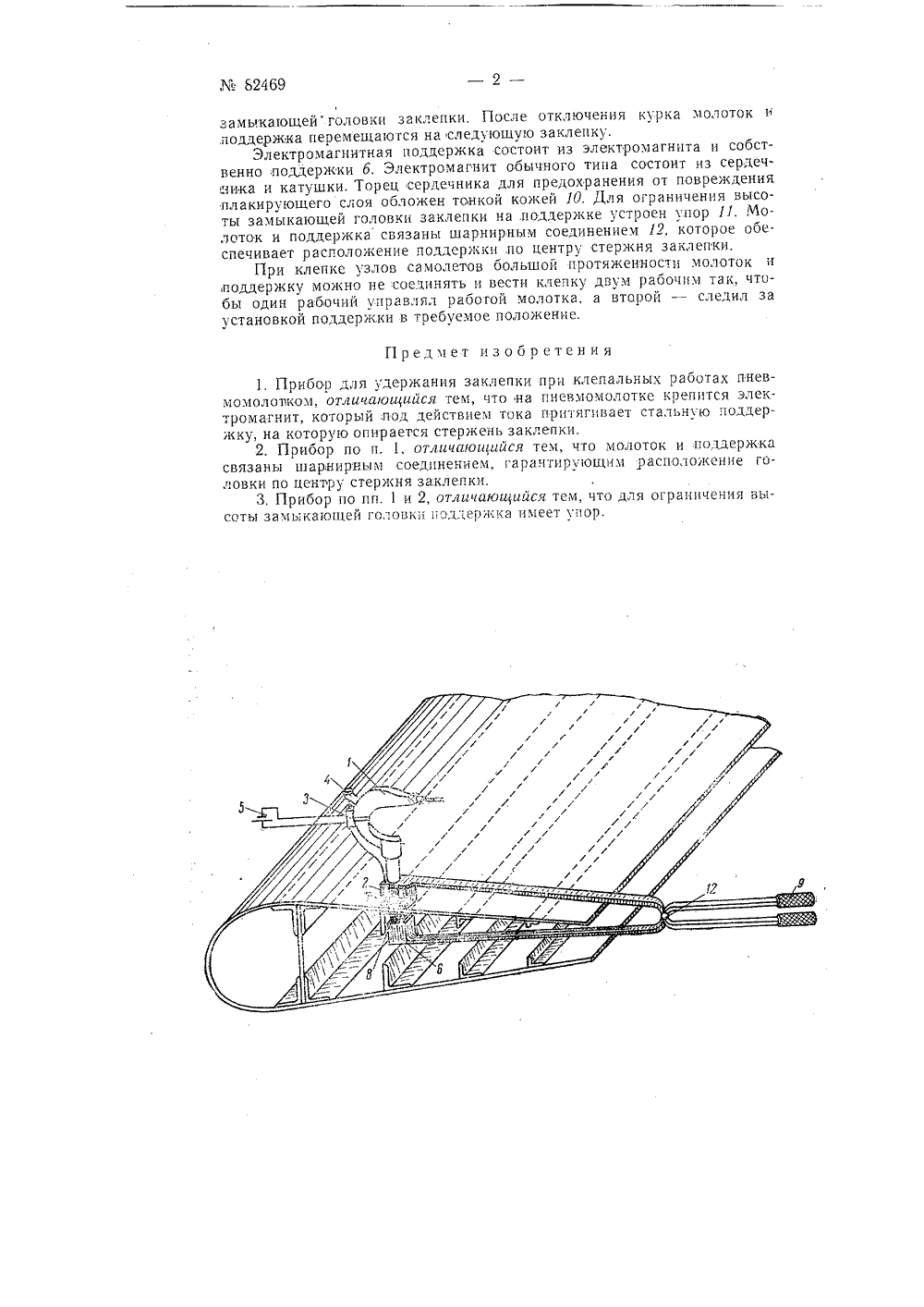

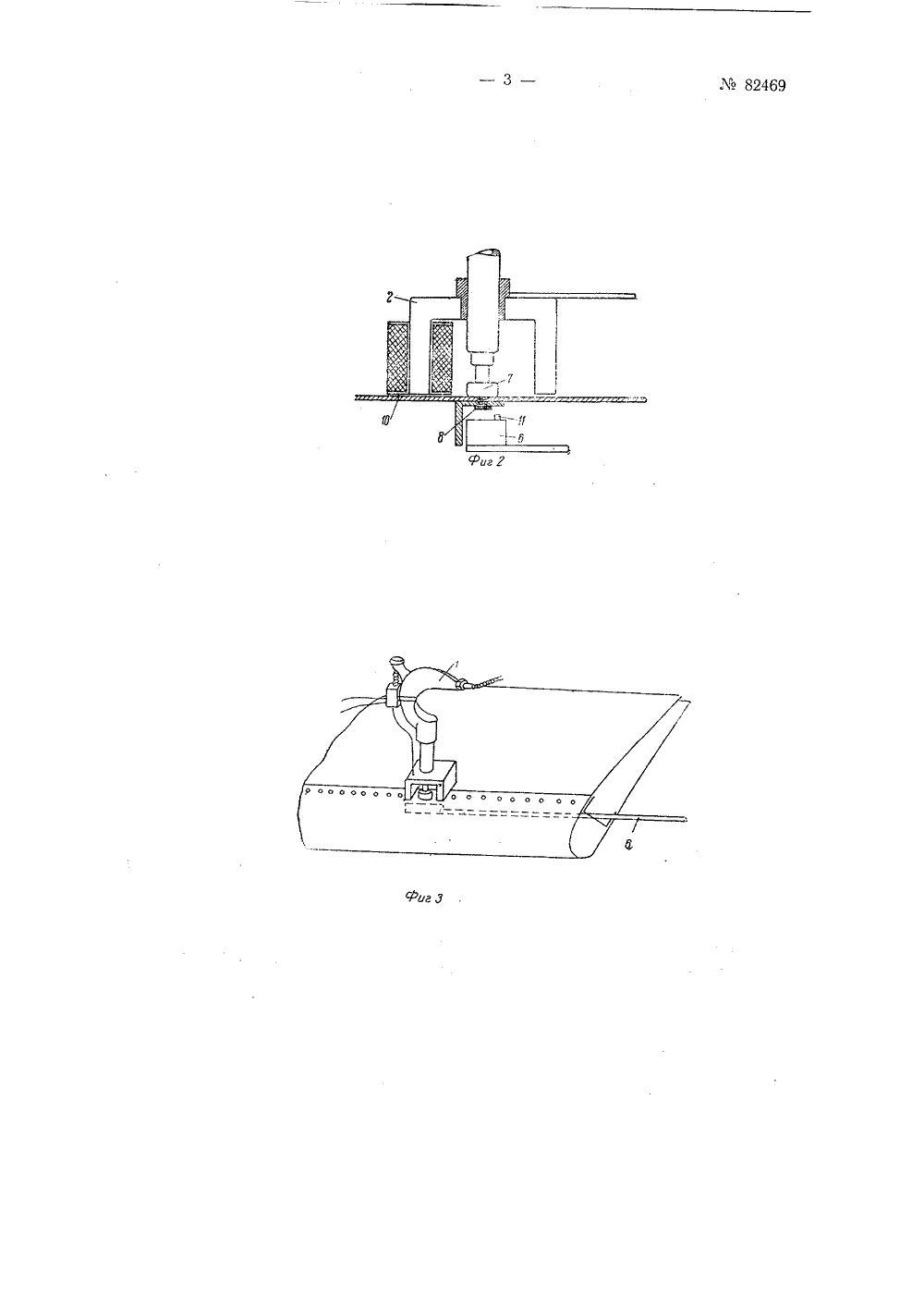

82469

Номер патента: 70855

Опубликовано: 01.01.1948

Автор: Бренгауз

МПК: B21J 15/02, B64F 5/00

Метки: головками, заклепками, потайными, соединения

...соединения деталей.Предлагаемый способ соединения деталей заключается в следующем. В соединяемых деталях 1, 2 посредством комбинированного инструмента 3 сверлится отверстие и одновременно раззенковывается гнездо 4 под головку 5 заклепки. Последняя на своей конической поверхности имеет кольцевые концентрические выступы б и 7.Гнездо 4 под головку 5 заклепки раззенковывается с таким расчетом, чтобы при вставленпи в него заклепки головка 5 выступала над поверхностью детали 1 (фиг, 1), Объем выступающей части н головки должен быть меньше объема кольцевого пространства,Под выступающий стержень 9 заклепки подводится специальная поддержка 10, на головку 5 ставится плоская обжимка 11, по которой наносятся удары. По мере нанесения ударов...

Номер патента: 562677

Опубликовано: 25.06.1977

Авторы: Аксютин, Борог, Мишин, Плауцин

МПК: F16B 19/06

Метки: головкой, заклепка, потайной

...углами наклона их образующих, причем угол наклона образующей наружного конуса выполнен равным углу трения сопряженных материалов заклепки и склеиваемых элементов.На фцг. 1 представлена опцсываемая за клепка, общий вид; на фцг, 2 - соединение заклепкой листов материала со схемой разложения сил,Предложенная заклепка состоит цз цилиндрического стержня 1, закладной головки, образованной основным пологим конусом 2 и наружным конусом 3 с углом наклона образующей Р, близким к углу трения сопряженных материалов заклепки и соединяемых деталей, практически равным для алюминиевых сплавов 10 - 15, и выступа компенсатора в виде усеченного конуса 4.При клепке, когда происходит внедренце компенсатора внутрь головки, возникает радиальное усилие Р,...

Номер патента: 1121086

Опубликовано: 30.10.1984

Авторы: Звягинцев, Лысенко, Щербатых

МПК: B21J 15/02

Метки: головкой, заклепками, клепки, пакета, потайной

...цель достигаетсятем, что согласно способу клепкипакета заклепками с потайной голов"кой, заключающемуся в том, что выполняют отверстие в пакете, вставляют в него заклепку, закладной головкой формируют в нем гнездо подзакладную головку, а затем образуютзамыкающую головку перед операциейформирования гнезда под закладнуюголовку стержень заклепки предвари. тельно осаживают до заполнения радиального зазора между стержнем заклепки и стенками отверстия в пакете, а затем формируют гнездо подзакладную головку в пакете с одновременной осадкой стержня заклепки.На фиг. 1 изображено заклепочноесоединение при осадке стержня заклепки до заполнения радиальногозазора между стержнем заклепки истенками отверстия в пакете; нафиг, 2 - то же, при...

Номер патента: 1359051

Опубликовано: 15.12.1987

Авторы: Васильев, Громов, Ляпунов

МПК: B21J 15/02, B21J 15/36

Метки: клепки

...расчете задается окончательная форма и объем замыкающей головки. Длина выступающей части стержня выбрана иэ соотношения Ч - Чз.г+Чвгде Ч- объем выступающей частистержня;Ч- заданный объем замыкающейголовки;Ч - при радиальном натяге 2-5 Хравно 0,05-0,1 от объемастержня заклепки, находящегося в пакете. Дла данного соединения ьЧ соот 3ветствующее натягу 57, равно 12 ммВыбрана замыкающая головка, площадь1 410 мм, внутренний диаметр 8 мм и высота кольца 2,2 мм, и плоской обжимки диаметром 9,95 мм.Клепка производилась при усилии прижима Р=6000 Н, усилии клепки Р = =78500 Н.Усилие клепки выбрано иэ условия достижения 57 радиального натяга на стыке деталей технологических образцов (контроль по цифрам на микроскопе). Снятие упругого элемента с...

Номер патента: 1766570

Опубликовано: 07.10.1992

Авторы: Венедиктов, Запольских, Звягинцев, Кривохижин, Лысенко

МПК: B21J 15/02

Метки: автоматической, клепки

...контакт с ее закладной головкой, что предотвращает появление зазора в соединении. На второй стадии удара формирующаяся замыкающая головка образует перехват по стенкам отверстия пакета 2 и начинает передавать часть усилия развиваемого обжимкой 5, непосредственно на пакет 2,обеспечивая постоянный контакт пакета 2 с закладной головкой заклепки 4, На конечной стадии удара, когда энергия обжимки израсходована на пластическую деформацию заклепки, разгон поддержки и преодоление сил упругого смещения пакета, пакет 2 с заклепкой 4 и обжимка 5 движутся как единое целое при наличии тормозящих сил упругого смещения пакета 2, В момент, когда скорость движения будет равна нулю,смещение пакета в сторону упора сверлильной головки достигает...
