Регулятор давления

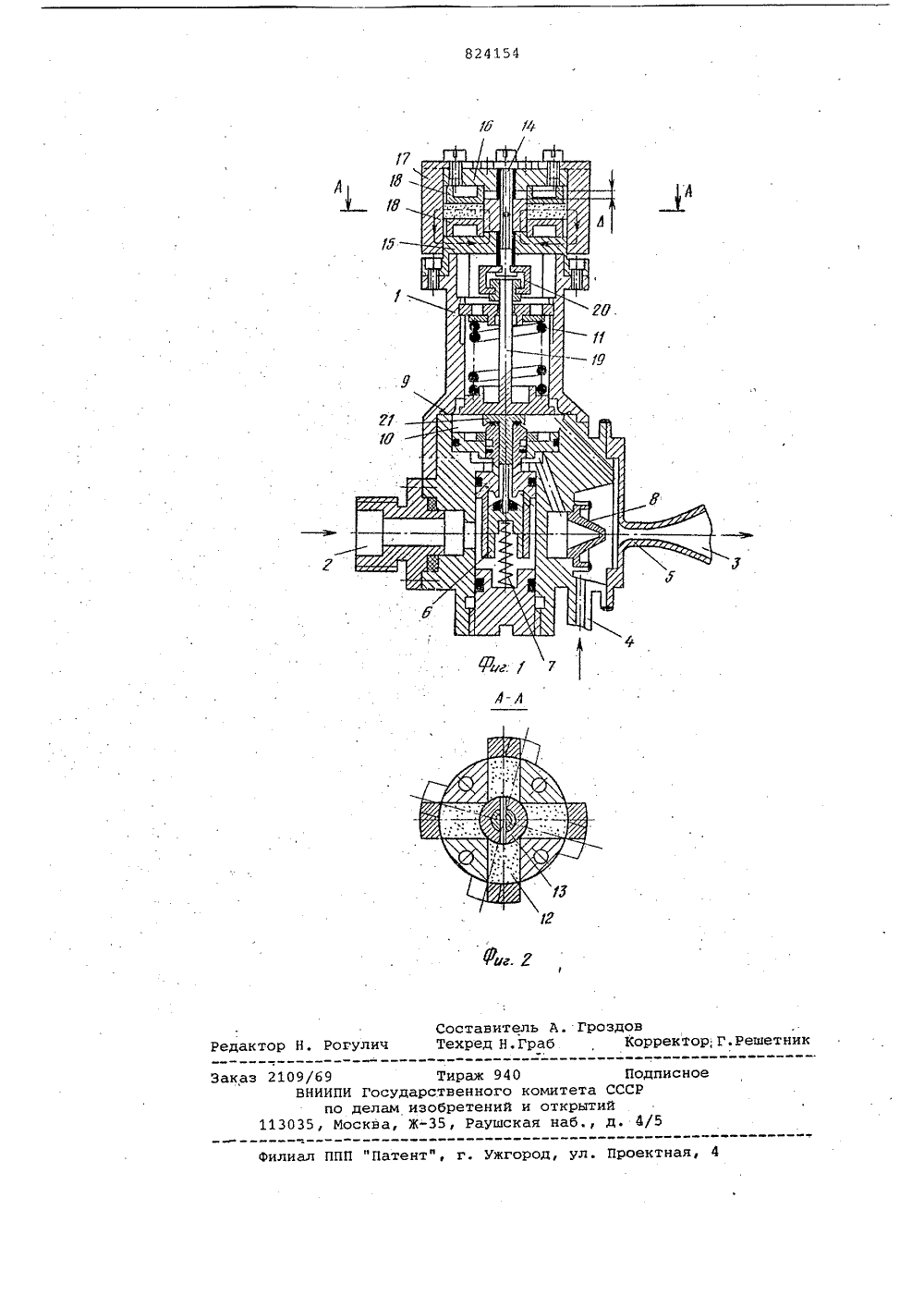

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспублИк(51)М. Кл з с присоединением заявки М С 05 О 16/06 Государственный комитет СССР по делам изобретений и открытийОпубликовано 230481 Бюллетекь Мо 15 Дата опубликования описания 23,04,81(72) Автор изобретения В.Н, Станков 1 заявител 54) РЕГУЛЯТОР ЯВЛЕН есо Изобретение преднгуначено для подачи рабочего газа в батарею электохимического генератора тока летательных аппаратов.5Известен регулятор-эжектор, содержащий корпус с соплом и диффузором, камеру высокого давления, управляющую камеру, подпружиненный клапан со штоком и подпружиненный ва.куумный сильфон, причем камера высо.кого давления образована двумя силь- :,фонами, а вакуумный сильфон связан наконечником со штоком клапана 11.Недостатком .этого регулятораяв,ляется сложность конструкции и отсут ствие воэможности подачи рабочего газа в батарею импульсами..- Наиболее близким по технической сущности к предлагаемому является регулятор давления, содержащий корпус 20 с входным, выходным и всасывающим патрубками, диффузор, постоянные магниты, магнитопроводы и якорь, связанный штоком с первым подпружиненным регулирующим органом, установленным между входным патрубком и соплом и связанным с чувствительным элемен том 2).Недостатком известного регулятора является низкая надежность, сложность конструкции и большие вгабаритные характеристики.Цель изобретения - повышение надежности регулятора,Указанная цель достигается тем,что регулятор содержит второй регулирующий орган, установленный междуполостью чувствительного элементаи соплом и механически связан с первым подпружиненным регулирующим органом.На фиг. 1 изображен предлагаемыйрегулятор давления, разрез; на фиг,2 - разрез Ъ-А на фиг. 1.Регулятор содержит корпус 1 с входным 2, выходным 3 и всасывающим 4патрубками, диффузор 5, первый регулирующий орган 6 с пружиной 7, сопло 8, чувствительный элемент 9, образующий с корпусом 1 полость 10чувствительного элемента, рабочуюпружину 11, постоянные магниты 12,якорь 13, сердечник 14, выполненныйиз немагнитного материала и покрытый частично антифрикционным материалом, магнитопроводы 15 и 16, полуюстойку-магнитопровод 17, изоляторы18, выполненные из немагнитного материала, шток 19, соединительную муфту 20, второй регулирующий орган 21.На фиг. 2 тонкими контурными ли- .ниями показано одно из произвольныхположений полой стойки 17 при повороте ее на некоторый угол;Регулятор работает следующим образом;Выходной и всасывающий патрубки3 и 4 подключены к рабочей газовойкамере аппарата, например к. водородно-кислородной батарее топливныхэлементов.В соответствии с течением рабочего процесса в аппарате предлагаемыйрегулятор обеспечивает подачу газав аппарат на протекание рабочего процесса и циркуляцию его по замкнуто.му контуру с целью удаления продук-,тов реакции. Подвод рабочего газаосуществляется через диффузор 5, аобратный. ток газа из аппрата.в регулятор по всасывающему патрубку 4.Через входной патрубок 2, при открытом первом регулирующем органе 6 изакрытом втором регулирующем органе21, гаэ поступает в сопло 8 и затемчерез диффуэор 5 в рабочую камеруаппарата. При истечении газа иэ сопла 8 давление при выходе из соплаповышается, Под воздействием этогодавление чувствительный элемент 9 врелейном режиме перемещается в сторону сжатия рабочей пружины 11. Первый регулирующий орган 6 закрывается и поступление газа к соплу 8прекращается. Одновременно с закрытием первого регулирующего органа6 открывается второй регулирующийорган 21,По мере расхода газа на поддержание рабочего процесса в аппарате давление его падает. ПоЯ воздействиемрабочей пружины 11 чувствительныйЭлемент 9 перемещается в релейномрежиме вниз. Первый регулирующийорган 6 открывается, а второй регулирующий орган 21 закрывается. Газснова поступает через сопло 8 в диффузор 5 и далее в аппарат, 20 При истечении газа из сопла 8 в диффузор 5 в газовом потоке образуется разряжение, под воздействиеМ которого происходит засасывание газа поступивщего из рабочей камеры аппарата по всасывающему патрубку 4. Для настройки давления срабатывания регулятора стойку 17 поворачивают на. некоторый угол и фиксируют винтами, причем условием релейного режима работы регулятора является С) Сд где С-жесткость магнитной сйстемй, а Ср - жесткость рабочей пружины 11.Введение в устройство второго регулирующего органа позволяет исключить дополнительные чувствительные элементы и тем самым упростить конструкцию, снизить весо-габаритные характеристики регулятора и повысить его надежность. формула изобретенияРегулятор давления, содержащий корпус с входным, выходным и всасывающим патрубками, диффузор, постоянныемагниты, магнитопроводы и якорь, связанный штоком с первым подпружиненным регулирующим органом, установленным межДУ входным патрубком и соплом н связанным с чувствительнымэлементом, о т л и ч а ю щ и й с ятем, что, с целью повышения надежности регулятора, он содержит второйрегулирующий орган,установленныймежду полостью чувствительного элемента и соплом и механически связанный с первым подпружиненным регулирующим органом,Источники информации,40 принятые во внимание при экспертизе1. Авторское свидетельство СССРР 443373, кл. С 05 О 16/06, 1971.2. Авторское свидетельство СССРпо заявке Р 2597141/18-24,45 кл. С 05 О 16/06, 1978 (прототип).824154 Ри Редактор Н. Рогул каз 2109/ лиал ППП "Патент", г. Ужгород, ул. Проект ВНИИПИпо113035, Мо Составитель А. ГроздовТехред Н.Граб Корректор,Г.Решетни Тираж 940 Подписосударственного комитета СССРлам изобретений и открытийва, Ж, Раушская наб д. 4/5
