Регулятор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 82310
Автор: Еленич
Текст

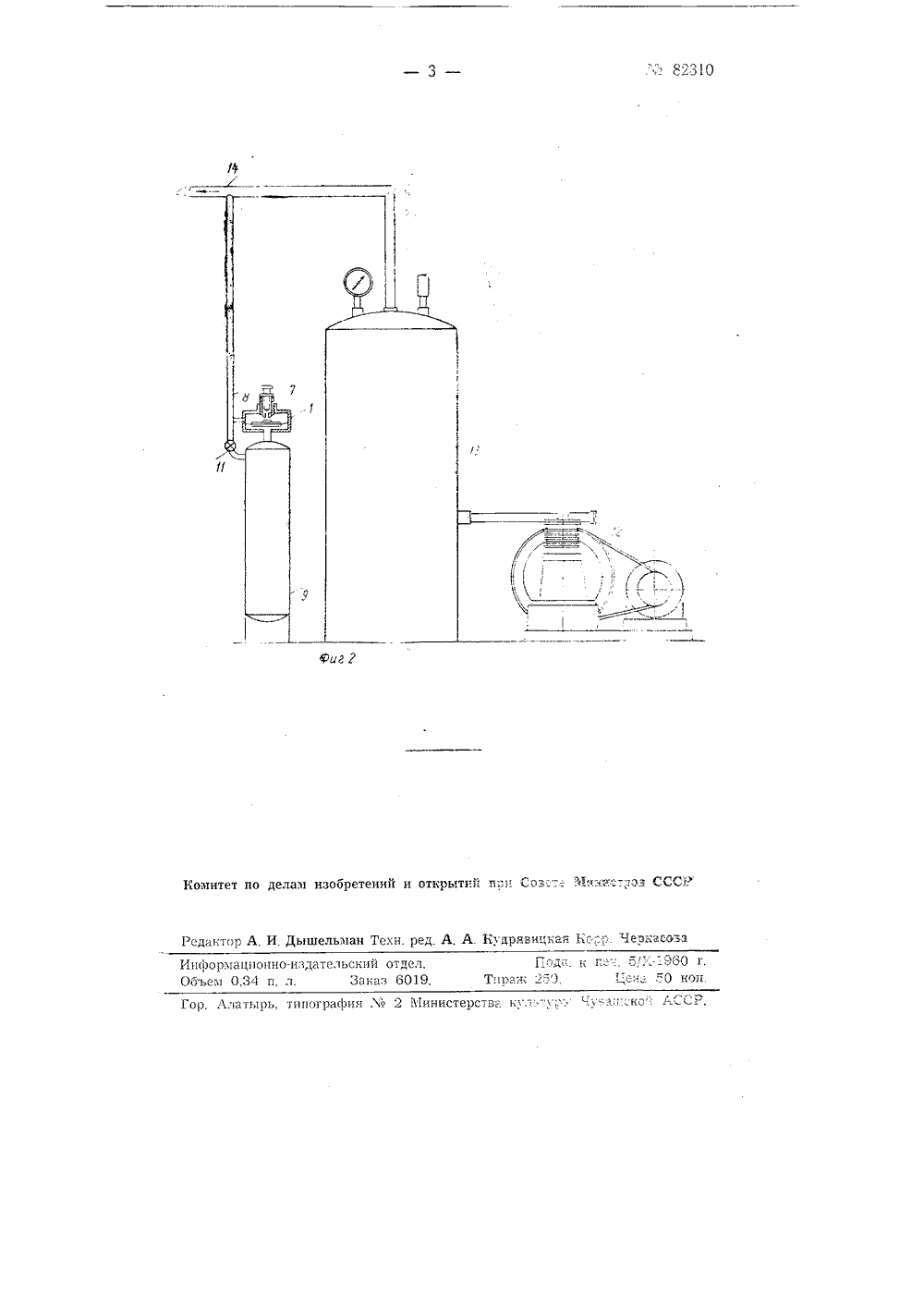

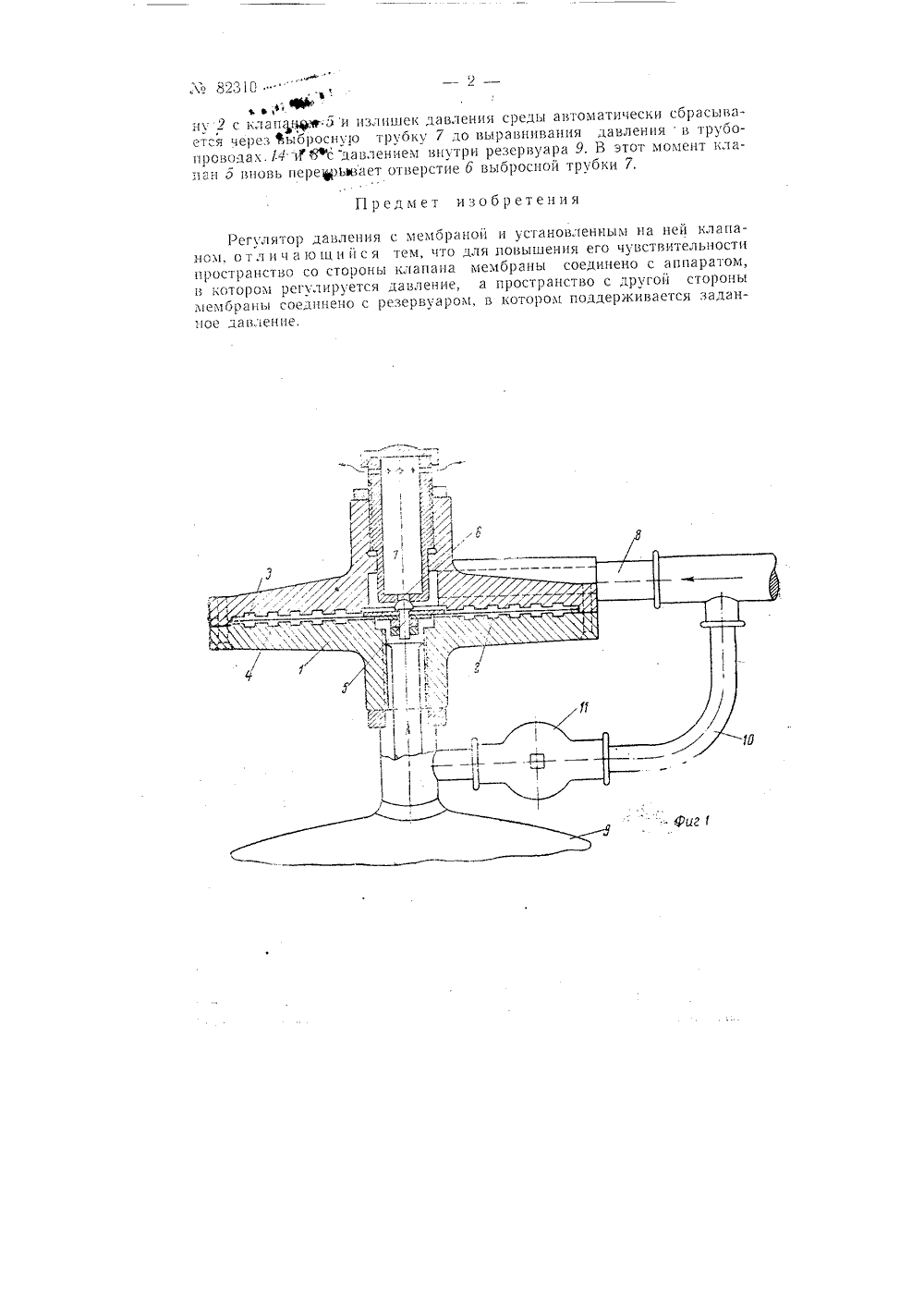

ПИСАНИЕ ИЗОБР К АВТОРСНОМУ СВИДЕТЕ ТЕНИЯСТВУ Н. Еленич РЕГУЛЯТОР ДАВЛЕНИЯявлено 31 января 1949 г, за390793 в Гостехнину С мембран полости оводе 14 шая среда ри перекрытом вентиле 11)через трубопровод отжим давление поает мембраПредметом изооретения является регулятор давления, например,для регулирования давления воздуха автоматических тестеров,Известные регуляторы, применяемые для этих целей, с поршнями,находяшимися под двухсторонним давлением среды, не обеспечиваютнеооходимой чувствительности регулирования давления среды.В предлагаемом регуляторе, лишенном указанного недостатка, повышение чувствительности достигается тем, что пространство со стороны клапана мембраны регулятора соединено с аппаратом, в которомрегулируется давление, а пространство с другой стороны мембраны соединено с резервуаром, в котором поддерживается заданное давление.На фиг. 1 изображен оощий вид регулятора; на фиг. 2 - схема еговключения,Внутри корпуса 1 регулятора помещается а 2, разделяющая внутреннее пространство корпуса 1 на две верхнюю 8 инижнюю 4,Мембрана 2 снабжена клапаном 5, который в нормальном положении перекрывает отверстие б выбросной трубки 7, смонтированнойв верхней части корпуса 1. Полость 3 соединена с трубопроводом 8,а полость 4 - с герметичным резервуаром 9, Трубопровод 8 при помощиотводной трубки 1 д соединен с резервуаром 9, на входе которого установлен вентиль 11,Действие регулятора осуществляется следующим образом.Газ или воздух компрессором 12 через ресивер 18 нагнетается потрубопроводу 14 к тестеру (на чертеже не показан) и по трубопроьоду 8 к регулятору давления. В начальный момент вентиль 11 открыт дляобразования в резервуаре 9 заданного давления, после чего вентиль 11перекрывается и держится закрытым постоянно до следующей регулировки заданного давления. При этом клапан 5 закрывает отверстие 6 выбросной трубки 7.Если в трубопр (пвышается, то давя.,фну 2 с клапуе 5 и излишек давления среды автоматически сбрасывается через%ыбросную трубку 7 до выравнивания давленияв трубопровода.4 ибфс давлением внутри резервуара 9. В этот момент клапан 5 вновь перерьэвает отверстие 6 выброспой трубки 7.Предмет изобретенияРегулятор давления с мембраной и установленным на ней клапаном. о тл и ч а ю щи й с я тем, что для повышения его чувствительности пространство со стороны клапана мембраны соединено с аппаратом, в котором регулируется давление, а пространство с другой стороны мембраны соединено с резервуаром, в котором поддерживается заданное давление,елам изобретений и открытий при Сов -: Ми:тстов СССР громите едактор А. И Дышельман Техн. ред. А, А. Еудрявицкая Ео;.р. Черкасова ранк ор. Алатырь, типография .Ло 2 Министерств," кул.-у;. Чу"а око.;. АС Информационно-издательский отделОбъем 0.34 и, л. Заказ 6019 1 ода.3,0 к не-. э,, - ь 60 г, т;-я, с 0 кон
СмотретьЗаявка
390793, 31.01.1949
Еленич Б. Н
МПК / Метки
МПК: G05B 1/11, G05D 16/06
Опубликовано: 01.01.1950
