Способ определения параметровферромагнитных материалов

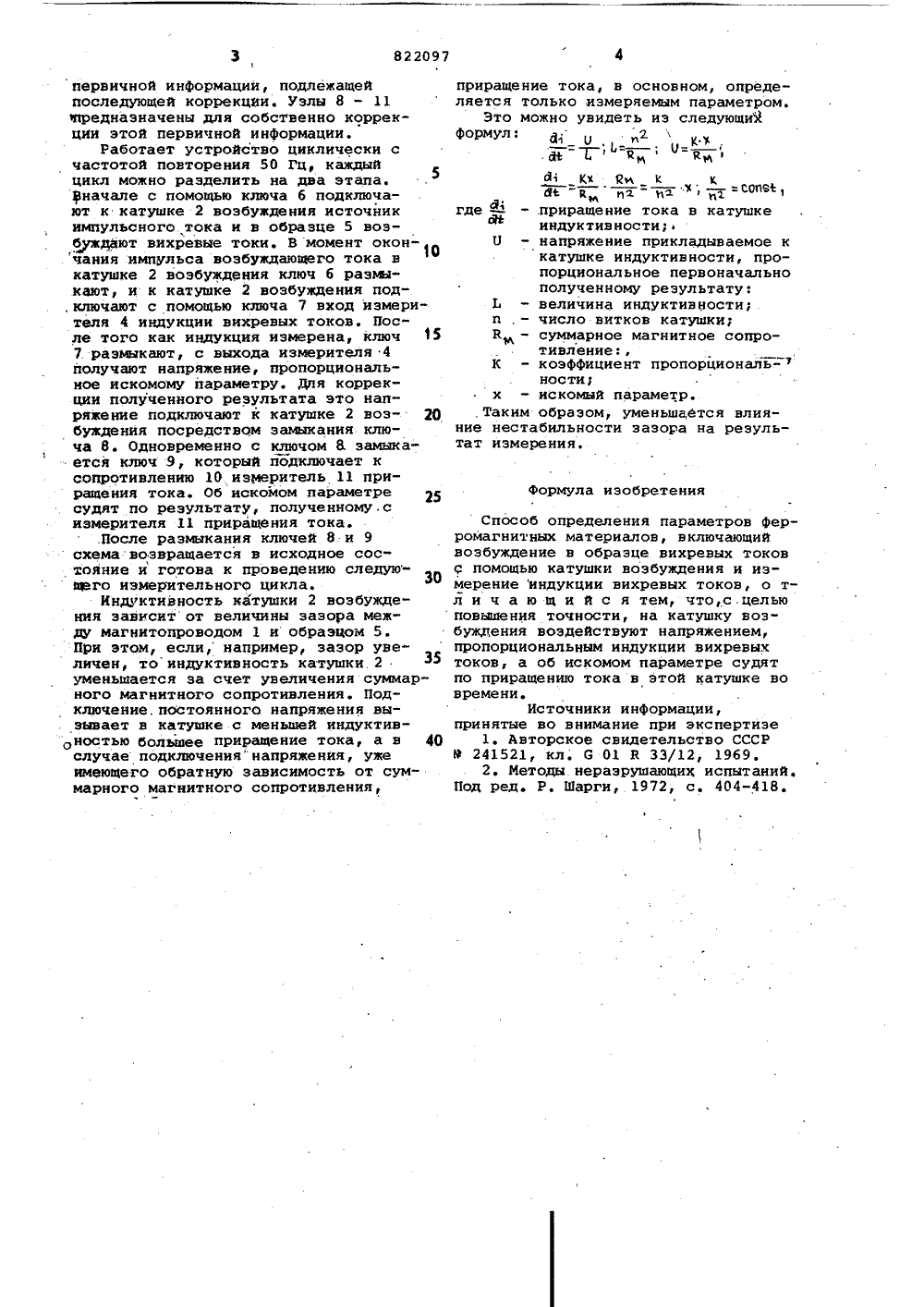

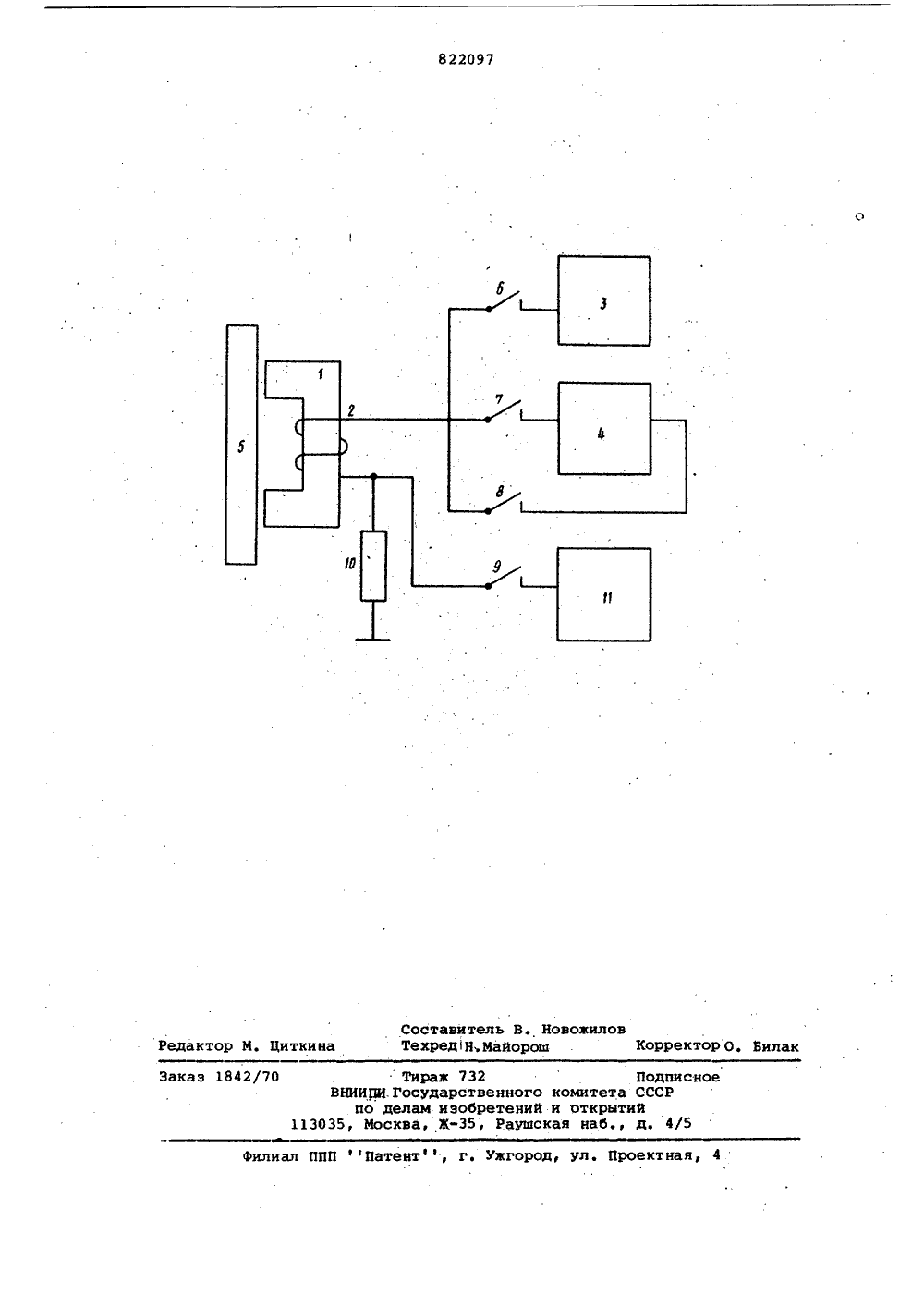

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено 210379 (21 27426 35/18-21 Р 1)М. К.з С 01 й 33/12 с присоединением заявки Ио Государственный комитет СССР ио делам изобретениИ и открытий(0888) Дата опубликоваиия описания 15.04,81 Ю.М. Федоров и Г,С . Корзуни н(54) СПОСОБ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ФЕРРОМАГНИТНЫХМАТЕРИАЛОВ 1Изобретение относится к магнитнйм измерениям и может быть использовано в электротехнической и машиностроительной промышленности.Известен способ определения параметров ферромагнитных материалов, включающий возбуждение вихревых токов в образце 11Недостатком данного способа явля-. ется ограниченная точность.измерений, 10 так как корректировка результатов производится с интервалом во времени.Известен также способ определения параметров Ферромагнитных материалов, включающий возбуждение в образце ви хревых токов с помощью катушки возбуждения и измерение индукции вихревых токов 2).Недостатком этого способа является зависимость результатов от величи ны зазора между магнитопроводом и образцом.и, как следствие этого, недостаточная точность.Цель изобретения - повышение точности определения параметров ферро магнитных материалов.Для этого в способе, включающем возбуждение в образце вихревых токов с помощью катушки возбуждения и измерение индукции вихревых токов, на Я катушку возбуждения воздействуют на- пряжением, пропорциональным индукции вихревых токов, а об искомом параметре судят по приращению тока в этой катушке во времени.На чертеже приведена блок-схема устройства для реализации предлагаемого способа.Устройство для реализации предлагаемого способа содержит магнитопровод 1, расположенную на нем катушку 2 возбуждения, источник 3 импульсного тока, измеритель 4 индукции вихревых токов, исследуемый образец 5, ключи б - 9, сопротивление 10, измеритель 11 приращения тока.При этом источник импульсного тока 3 соединен с катушкой 2 возбуждения через ключ б, вход измерителя 4 индукции вихревых токов соединен с катушкой 2 возбуждения через ключ 7, а его выход соединен с ней через ключ 8, сопротивление 10 включено зоследовательно с катушкой 2 возбуждения, ключ 9 соединяет с оопротивлением 10 измеритель 11 тока.Эту схему можно условно разделить на две части. Блоки 1 - 7 представляют первичный измеритель искомого парамет" ра, который служит для полученияпервичной информации, подлежащейпоследующей коррекции. Узлы 8 - 11предназначены для собственно коррекции этой первичной информации,Работает устройство циклически счастотой повторения 50 Гц, каждыйцикл можно разделить на два этапа.вначале с помощью ключа б подключают к катушке 2 возбуждения источникимпульсного тока и в образце 5 возбуждают вихревые токи. В момент окончания импульса возбуждающего тока вкатушке 2 возбуждения ключ б размякают, и к катушке 2 возбуждения под.ключают с помощью ключа 7 вход измерителя 4 индукции вихревых токов. После того как индукция измерена, ключ 157 размыкают, с выхода измерителя 4получают напряжение, пропорциональное искомому параметру. Для коррекции полученного результата это напряжение подключают к катушке 2 возбуждения посредством заьыкания ключа 8. Одновременно с ключом 8. замыкается ключ 9, который йодключает ксопротивлению 10 измеритель 11 приращения тока. Об искомом параметресудят по результату, полученному.сизмерителя 11 приращения тока..После размыкания ключей 8:и 9схема возвращается в исходное состояние и готова к проведению следующего измерительногО цикла.Индуктивность катушки 2 возбуждения зависитот величины зазора между магнитопроводом 1 и обраэцом 5.При этом, если, например, зазор увеличен, тоиндуктивность катушки. 2уменьшается за счет увеличения суммарного магнитного сопротивления. Подключение. постоянного напряжения вызывает в катушке с меньшей индуктивоностью большее приращение тока, а в 40случае подключениянапряжения, ужеимеющего обратную зависимость от суммарного магнитного сопротивления,приращение тока, в основном, определяется только измеряемым параметром.Это можно увидеть из следующиМформул:" Кх ам к кМ; - : СОПМгде Ж - .приращение тока в катушкеиндуктивности;0 - напряжение прнкладываемое ккатушке индуктинности, пропорциональное первоначальнополученному результату:Ь - величина индуктивностии , - число витков катушки;В - суммарное магнитное сопротивление:,К - коэффициент пропорциональ-ности 1х - искомый параметр.,Таким образом, уменьшается влияние нестабильности зазора на результат измерения,формула изобретенияСпособ определения параметров Ферромагнитных материалов, включающийвозбуждение в образце вихревых токовпомощью катушки возбуждения и измерение индукции вихревых токов, о тл и ч а ю щ и й с я тем, что,с.цельюповышения точности, на катушку возбуждения воздействуют напряжением,пропорциональным индукции вихревыхтоков, а об искомом параметре судятпо приращению тока в этой катушке вовремени.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 241521, кл. 0 01 В ЗЭ/12, 1969.2. Методы нераэрушающих испытаний.Под ред. Р. Шарги, 1972, с. 404-418,822097 Составитель В. Техред Н Майоро вожиловКоррект Редактор М. Циткина Вила Тираж 732 Подписное ВНИИПИ,Государственного комитета СССР по делам изобретений и открытий 035, Москва, Ж, Раушская наб., д. 4/5
