Способ измерения прямых токов впараллельно соединенных тиристорах

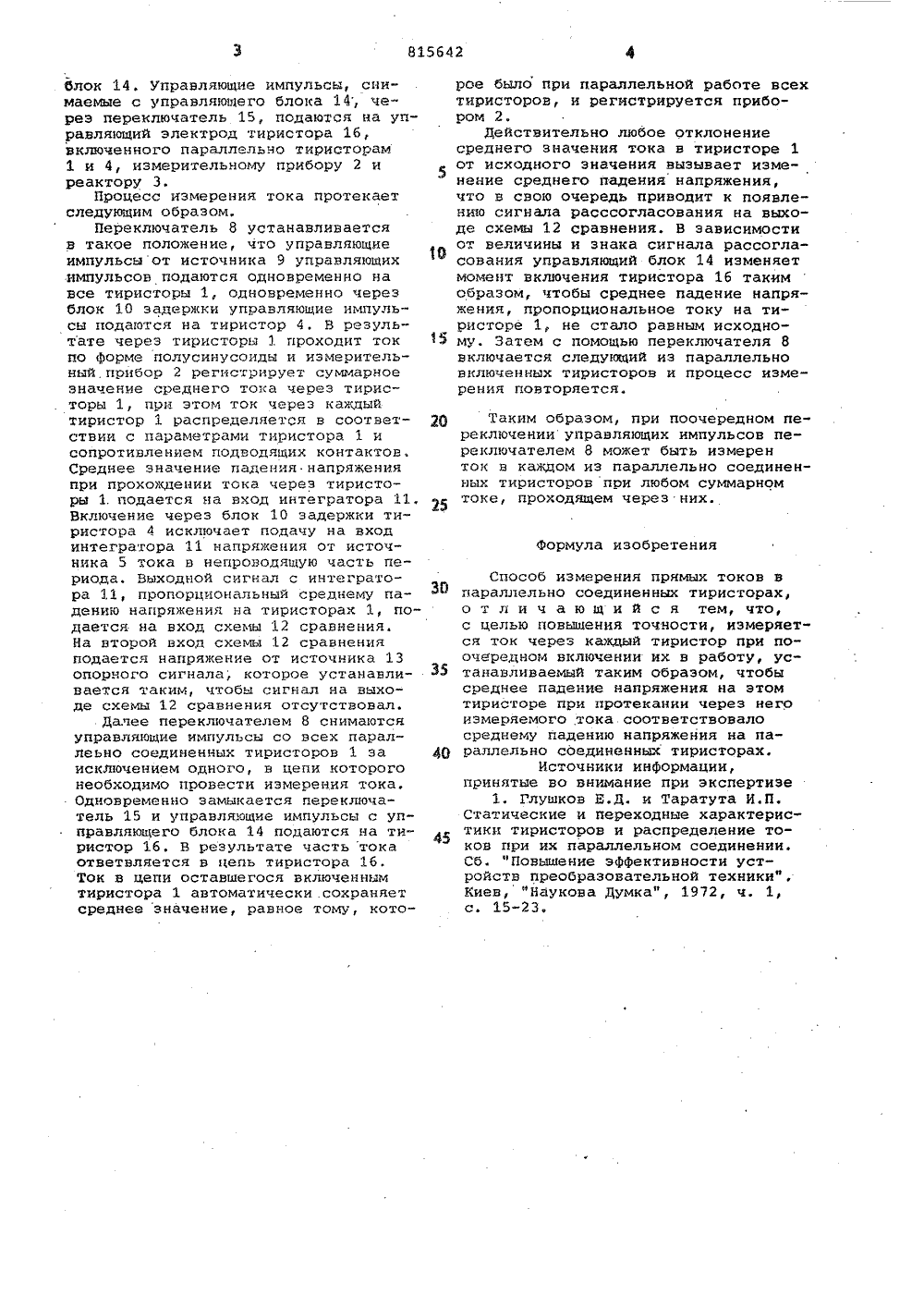

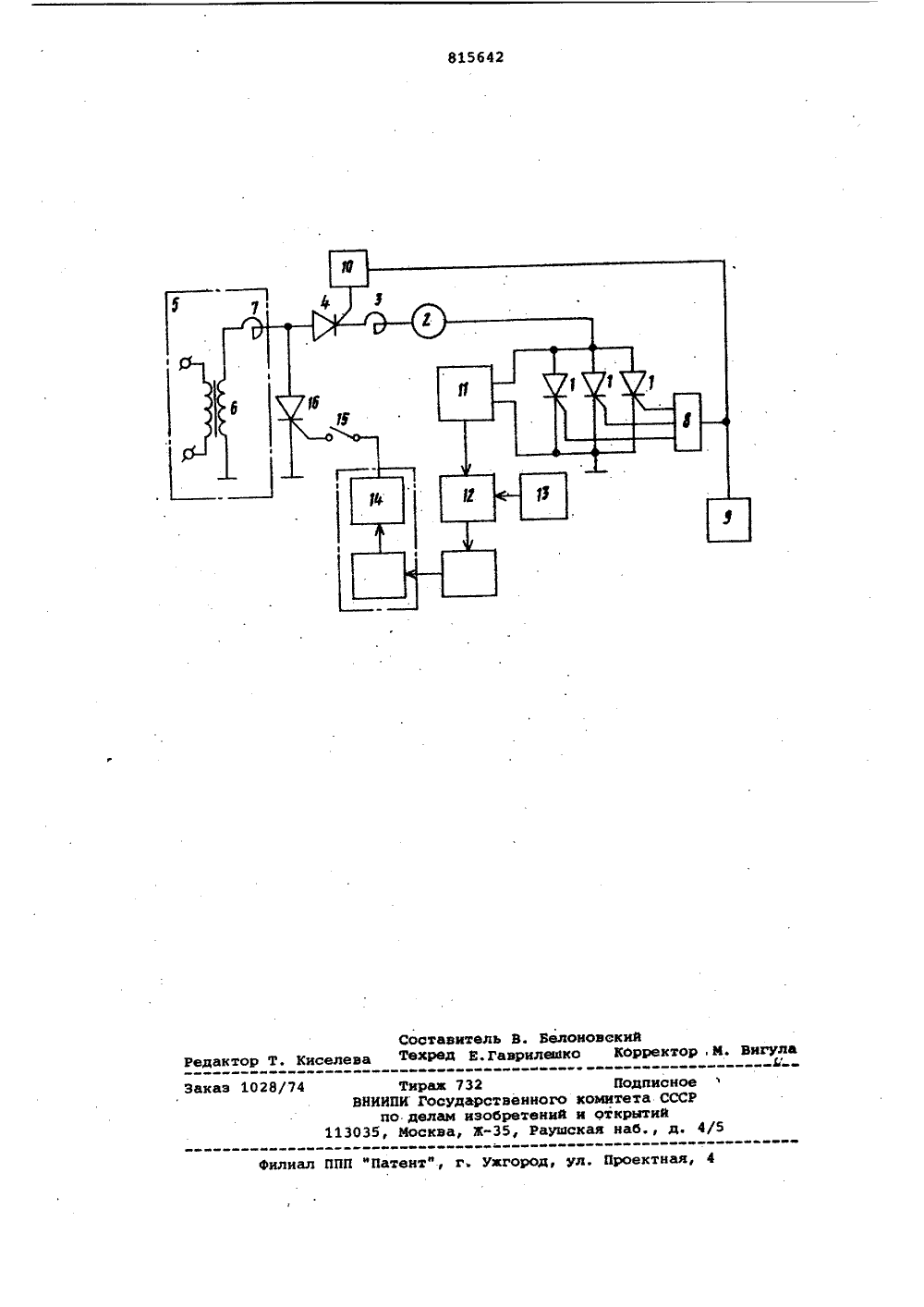

Сфез Сфввтскик Сфцмааистичеснма Ресаубее(22) Заявлено 1705,74 (2 ) 2027148/18-21 Р)М, К,з с присоединением заявкм Йо С 01 Я 19/00 ГосударстаеииыЯ комитет СССР ио делам изобретениЯ и открытиЯ(54) СПОСОБ ИЗМЕРЕНИЯ ПРЯМЫХ ТОКОВ В ПАРАЛЛЕЛЬНО СОЕДИНЕННЫХ ТИРИСТОРАХИзобретение относится к электроизмерительной технике и может быть использовано в усройствах для измерения прямых токов в тиристорах.при их параллельном включении.Известен способ непосредственного замера тока в каждом ир параллельно соединенных тиристоров, например, с помощью шунтов или трансформаторов тока 11.Однако этот способ не обеспечивает требуемой точности измерения, так как включение шунтов и трансформаторов тока в цепь каждого из параллельно соединенных тиристоров или одного иэ них вызывает перераспределение тока. Кроме того, включение шунтов и трансформаторов тока в цепь тиристоров в целом ряде случаев невозможно иэ-эа специфики компановки 2 О блока тиристоров, например таблеточных,с общим охладителем.Цель изобретения - повиаение точности измерения тока в параллельно соединенных тиристорах.Поставленная цель достигается тем, что измеряется ток через каждый тиристор при поочередном включении их в работу, устанавливаемый таким образом, чтобы среднее падение напряжения на этом тиристоре при протекании через него измеряемого тока соответствовало среднемупадению напряжения на параллельно соединенных тиристорах.На чертеже показана принципиальная электрическая схема, устройства измерения токов в параллельно соединенных тиристорах.Устройство содержит параллельно соединенные тиристоры 1, измерительный прибор 2, реактор 3, управляеиюй вентиль-тиристор 4, подключенные к источнику 5 тока, который состоит из трасформатора б, последовательно со вторичной обмоткой которого включен реактор 7Управляющие электроды тиристоров 1 через переключатель 8 режимов работы подключены к источнику 9 управляющих импульсов, Через блок 10 задержки управляющие импульсы подаются на управляющий электрод тиристора 4. К аноду и катоду параллельно соединенных тиристоров подключен интегратор 11, выход которого соединен с первым входом схеме 12 сравнения, на второй вход которого подается сигнал от источника 13 опорного сигнала. С выхода схези 12 сравнения сигнал подается на управляющийблок 14. управляющие импульсы, снимаемые с управляющего блока 14, через переключатель 15, подаются на управляощий электрод тиристора 16,включенного параллельно тиристорам1 и 4, измерительному прибору 2 и5реактору 3.Процесс измерения тока протекаетследующим образом.Переключатель 8 устанавливаетсяв такое положение, что управляющиеимпульсы от источника 9 управляющихимпульсов подаются одновременно навсе тиристоры 1, одновременно черезблок 10 задержки управляющие импульсы подаются на тиристор 4, В результате через тиристоры 1 проходит ток 5по Форме полусинусоиды и измерительный прибор 2 регистрирует суммарноезначение среднего тока через тиристоры 1, при этом ток через каждыйтиристор 1 распределяется в соответ- Щствии с параметрами тиристора 1 исопротивлением подводящих контактов,Среднее значение падения напряженияпри прохождении тока через тиристоры 1. подается на вход интегратора 11,Включение через блок 10 задержки тиристора 4 исключает подачу на входинтегратора 11 напряжения от источника 5 тока в непроводящую часть периода. Выходной сигнал с интегратора 11, пропорциональный среднему падению напряжения на тиристорах 1, подается на вход схемы 12 сравнения.На второй вход схемы 12 сравненияподается напряжение от источника 13опорного сигнала, которое устанавливается таким, чтобы сигнал на выходе схемы 12 сравнения отсутствовал.Далее переключателем 8 снимаютсяуправляощие импульсы со всех параллеьно соединенных тиристоров 1 за 4 Оисключением одного, в цепи которогонеобходимо провести измерения тока,Одновременно замыкается переключатель 15 и управляющие импульсы с упправляющего блока 14 подаются на тиристор 16. В результате часть токаответвляется в цепь тиристора 16,Ток в цепи оставшегося включеннымтиристора 1 автоматически .сохраняетсреднее значение, равное тому, которое было при параллельной работе всех тиристоров, и регистрируется прибором 2.Действительно любое отклонение среднего значения тока в тиристоре 1 от исходного значения вызывает изменение среднего падения напряжения, что в свою очередь приводит к появлению сигнала расссогласования на выходе схемы 12 сравнения. В зависимости от величины и знака сигнала рассогласования управляющий блок 14 изменяет момент включения тиристора 16 таким образом, чтобы среднее падение напряжении, пропорциональное току на тиристоре 1, не стало равным исходному. Затем с помощью переключателя 8 включается следующий из параллельно включенных тиристоров и процесс измерения повторяется.Таким образом, при поочередном переключении управляющих импульсов переключателем 8 может быть измерен ток в каждом из параллельно соединенных тиристоров при любом суммарном токе, проходящем через них.Формула изобретенияСпособ измерения прямых токов впараллельно соединенных тиристорах,о т л и ч а ю щ и й с я тем, что,с целью повышения точности, измеряется ток через каждый тиристор при поочередном включении их в работу, устанавливаемый таким образом, чтобысреднее падение напряжения на этомтиристоре при протекании через негоизмеряемого тока соответствовалосреднему падению напряжения на параллельно соединенных тиристорах.Источники инФормации,принятые во внимание при экспертизе1. Глушков Е.Д. и Таратута И.П.Статические и переходные характеристики тиристоров и распределение токов при их параллельном соединении.Сб. "Повышение эФФективности устройств преобразовательной техники".Киев, "Наукова Думка", 1972, ч. 1,с. 15-23.оставител ехред Е. Г Белоновекийилешко Корректор,М. Вигулай актор Т. Киселе каэ 1028 Под венного комитет ретений и открыт 5, Раушская набФа ВЕ ЮФЮЮаааеюатэещФетиал ППП фПатентф, г. Ужгород, ул. Проектная Тирам 732 ВНИИПИ ГОСУДаР по делам изо 13035, Москва, Ж исноеСССРийу д
