Устройство для изучения двигательнойфункции мерцательного эпителия

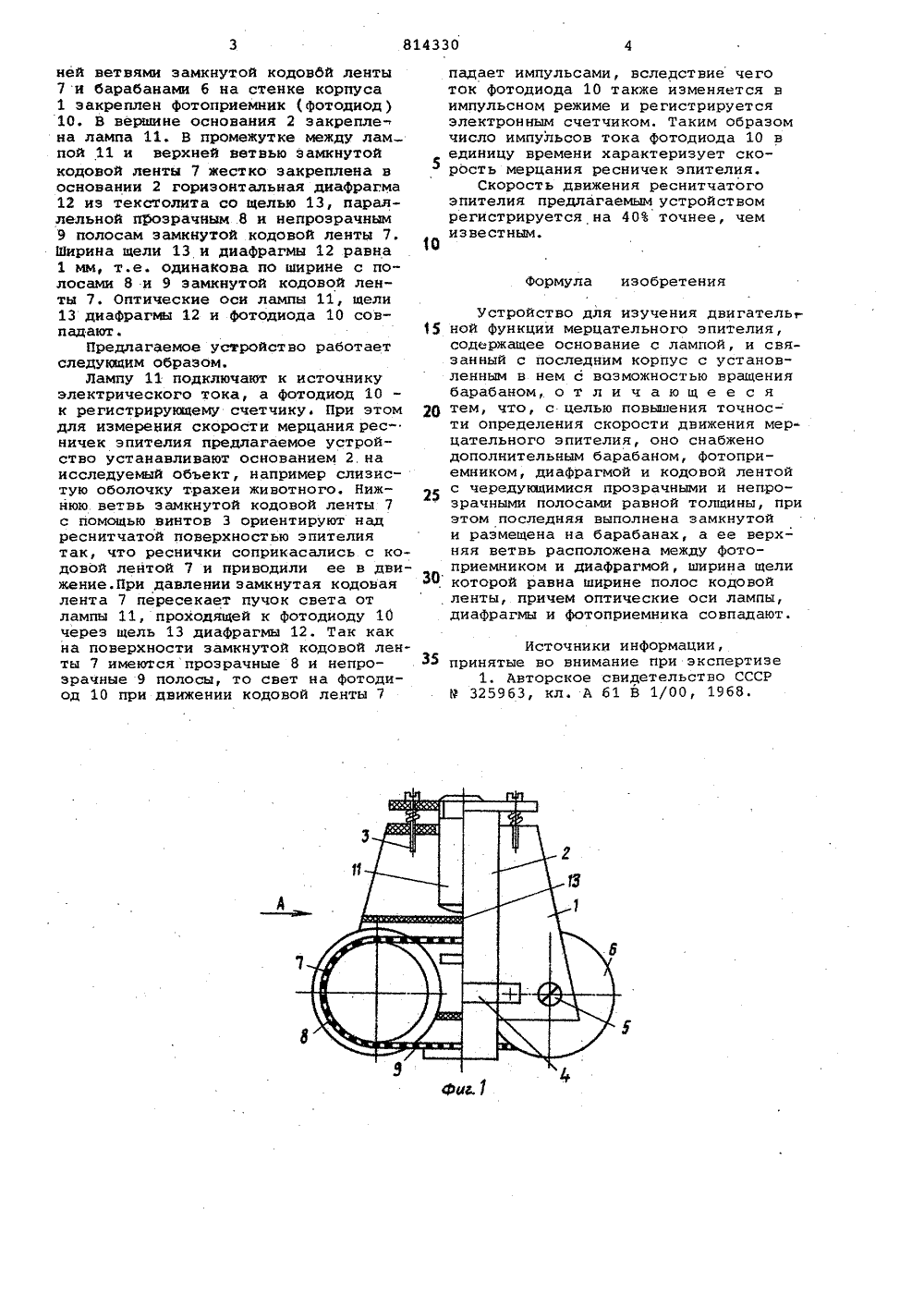

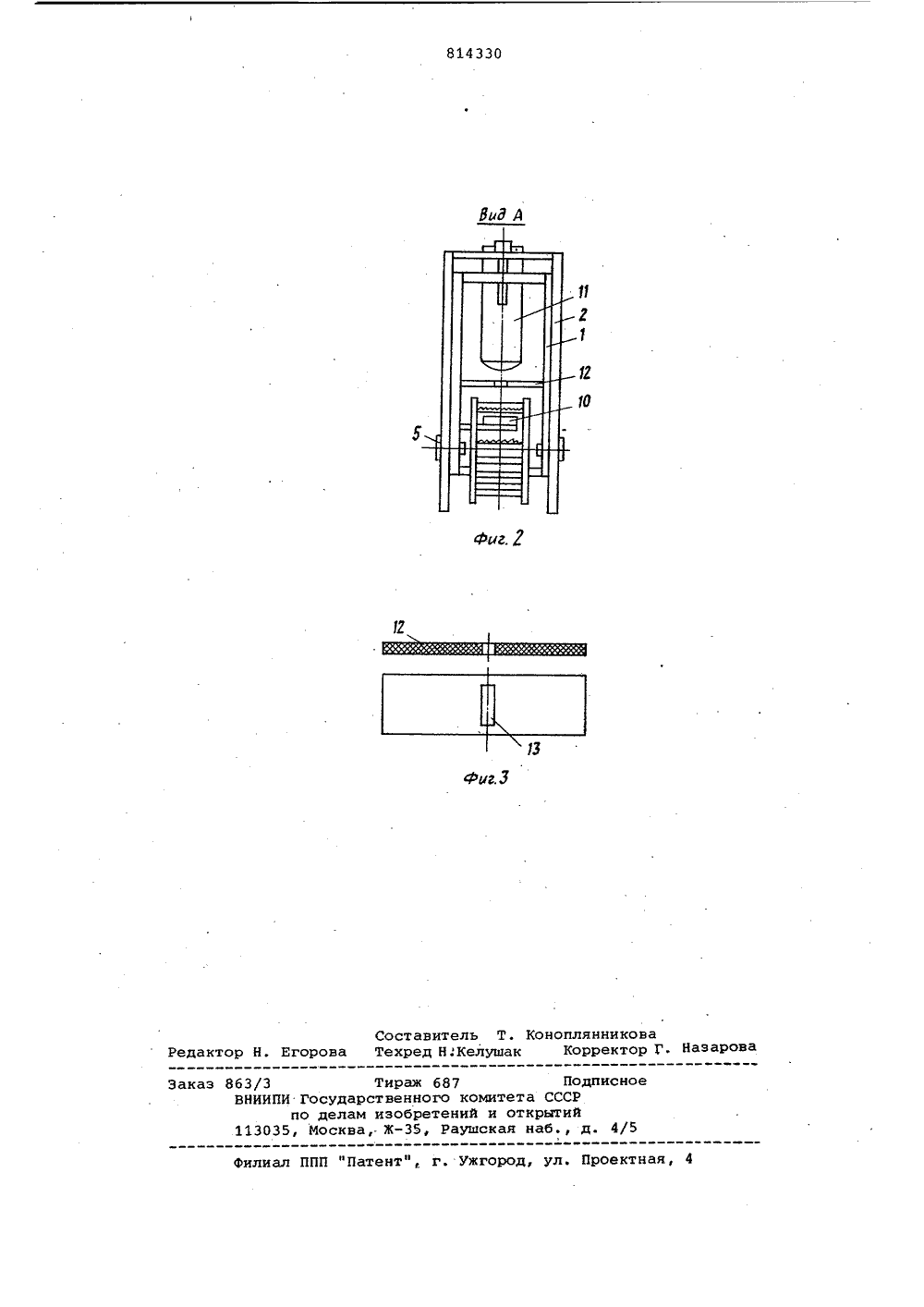

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВ ЕТЕЛЬСТВУ(22) Заявлено 13.02.78 (21) 2583168/28-13 (5)М СЛ Сфез Сфаетсиих Сфцнаанстичесиих Респубвикфу с присоединением заявки Йо -(23) Приоритет А 61 В 1/00 ГосудврствейнмА омитет СССР яо делан изобретений н открытийОпубликовано 23.03,81,Бюллетень Йо 11 Дата опубликования описания 2 3. 03. 812) Авторыиз обретен и дтелИ;","; И. Герасимов, Н Е. И, Цивински С. Пилипчук, В. Я, и С. И. Эйдельштей 1) заявители 4) УСТРОЙСТВО ДЛЯ ИЗУЧЕНИЯ ДВИГАТЕЛЬНО ФУНКЦИИ МЕРЦАТЕЛЬНОГО ЭПИТЕЛИЯточ- е 5 Изобретение относится к медицине,а конкретнее к медицинскому оборудованию, и может быть использовано вэкспериментальной медицине.Известно устройство для изучениядвигательной функции мерцательногоэпителия, содержащее основание слампой, и связанный с последним корпус с установленным в нем с возможностью вращения барабаном 1,Однако применение в указанномустройстве механического контакта длязамыкания электрической цепи приводитк увеличению момента сопротивлениябарабана и снижению надежности работы устройства, Кроме того, определение частных скоростей требует определенного объема вычислительных работ.Точность измерения средней скорости невысока из-за неточности Фиксации .момента, вспышки лампочки.Цель изобретения - новыаениености определения скорости движния мерцательного эпителия.Поставленная цель достигается тем,что Устройство снабжено дополнительным барабаном, фотоприемником, диаФрагмой и кодовой лентой с чередующимися прозрачными полосами равной толщины, при этом последняя выполнена замкнутой и размещена на барабанах, а ее верхняя ветвь расположена между Фотоприемником и диафрагмой, ширина щели которой равна ширине полос кодовой ленты, причем оптические оси лампы, диафрагмы и фотоприемника сов падают.На Фиг.1 изображено устройство, разрез; на фиг.2 - вид А на фиг.1; на Фиг.3 - диафрагма со щелью.Предлагаемое устройство состоит иэ П-образного корпуса 1 и надетого на него также П-образного основания 2, изготовленных из оргстекла. Прн необходимости корпус 1 мЬжет перемещаться по высоте относительно основания 2 посредством подпружиненных винтов 3 и Фиксироваться симметрично основанию 2 с помощью закрепленной на корпусе 1 скобы 4. В нижней части корпуса 1 смонтированы на осях 5 два барабана 6, расположенных в горизонтальной плоскости и па" раллельных друг другу. На барабанах б установлена замкнутая кодовая лен - та 7 с последовательно чередующимися на ней одинаковыми по ширине ( равными по 1 ю) и параллельными между собойпрозрачными 8 и непрозрачными 9 полосами. между верхней и ниж 814330ней ветвями замкнутой кодовбй ленты 7 и барабанами 6 на стенке корпуса 1 закреплен фотоприемник (Фотодиод) 10. В вершине основания 2 закрепле на лампа 11. В промежутке между лам пой 11 и верхней ветвью замкнутой кодовой ленты 7 жестко закреплена в основании 2 горизонтальная диафрагма 12 из текстолита со щелью 13, параллельной прозрачным 8 и непрозрачным Э полосам замкнутой кодовой ленты 7. Ширина щели 13 и диафрагмы 12 равна 1 мм, т.е, одинакова по ширине с полосами 8 и 9 замкнутой кодовой ленты 7. Оптические оси лампы 11, щели 13 диафрагмы 12 и Фотодиода 10 совпадают.Предлагаемое устройство работает следующим образомЛампу 11 подключают к источнику электрического тока, а фотодиод 10 к регистрирующему счетчику. При этом для измерения скорости мерцания ресничек эпителия предлагаемое устройство устанавливают основанием 2. на исследуемый объект, например слизистую оболочку трахеи животного. Нижнюю ветвь замкнутой кодовой ленты 7 с помощью винтов 3 ориентируют над реснитчатой поверхностью эпителия так, что реснички соприкасались с кодовой лентой 7 и приводили ее в движение.При давлении замкнутая кодовая лента 7 пересекает пучок света от лампы 11, проходящей к фотодиоду 10 через щель 13 диафрагмы 12. Так как на поверхности замкнутой кодовой ленты 7 имеются прозрачные 8 и непрозрачные 9 полосы, то свет на фотодиод 10 при движении кодовой ленты 7 падает импульсами, вследствие чеготок фотодиода 10 также изменяется вимпульсном режиме и регистрируетсяэлектронным счетчиком. Таким образомчисло импульсов тока фотодиода 10 вединицу времени характеризует скорость мерцания ресничек эпителия.Скорость движения реснитчатогоэпителия предлагаемым устройствомрегистрируется на 40 точнее, чемизвестным.30формула изобретенияУстройство для изучения двигатель 15 ной Функции мерцательного эпителия,содержащее основание с лампой, и связанный с последним корпус с установленным в нем с вазможностью вращениябарабаном,. о т л и ч а ю щ е е с я щ тем, что, с целью повышения точности определения скорости движения мерцательного эпителия, оно снабженодополнительным барабаном, фотоприемником, диафрагмой и кодовой лентойс чередующимися прозрачными и непрозрачными полосами равной толщины, приэтом последняя выполнена замкнутойи размещена на барабанах, а ее верхняя ветвь расположена между фотоприемником и диафрагмой, ширина щели ЗО которой равна ширине полос кодовойленты, причем оптические оси лампы,диафрагмы и Фотоприемника совпадают.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 325963, кл. А 61 В 1/00, 1968.814330 Риа Д Фиг. 3 Составитель Т. КоноплянниковаРедактор Н. Егорова Техред Н.Келушак Корректор Г Назарова оное аказ 8/3КИПИ Гпо Тираж 687ударственного комитета Селам изобретений и открытсква, Ж, Раушская наб о Р й
