Устройство для управления статическимпреобразователем

Номер патента: 809466

Авторы: Картавых, Кисляков

ZIP архив

Текст

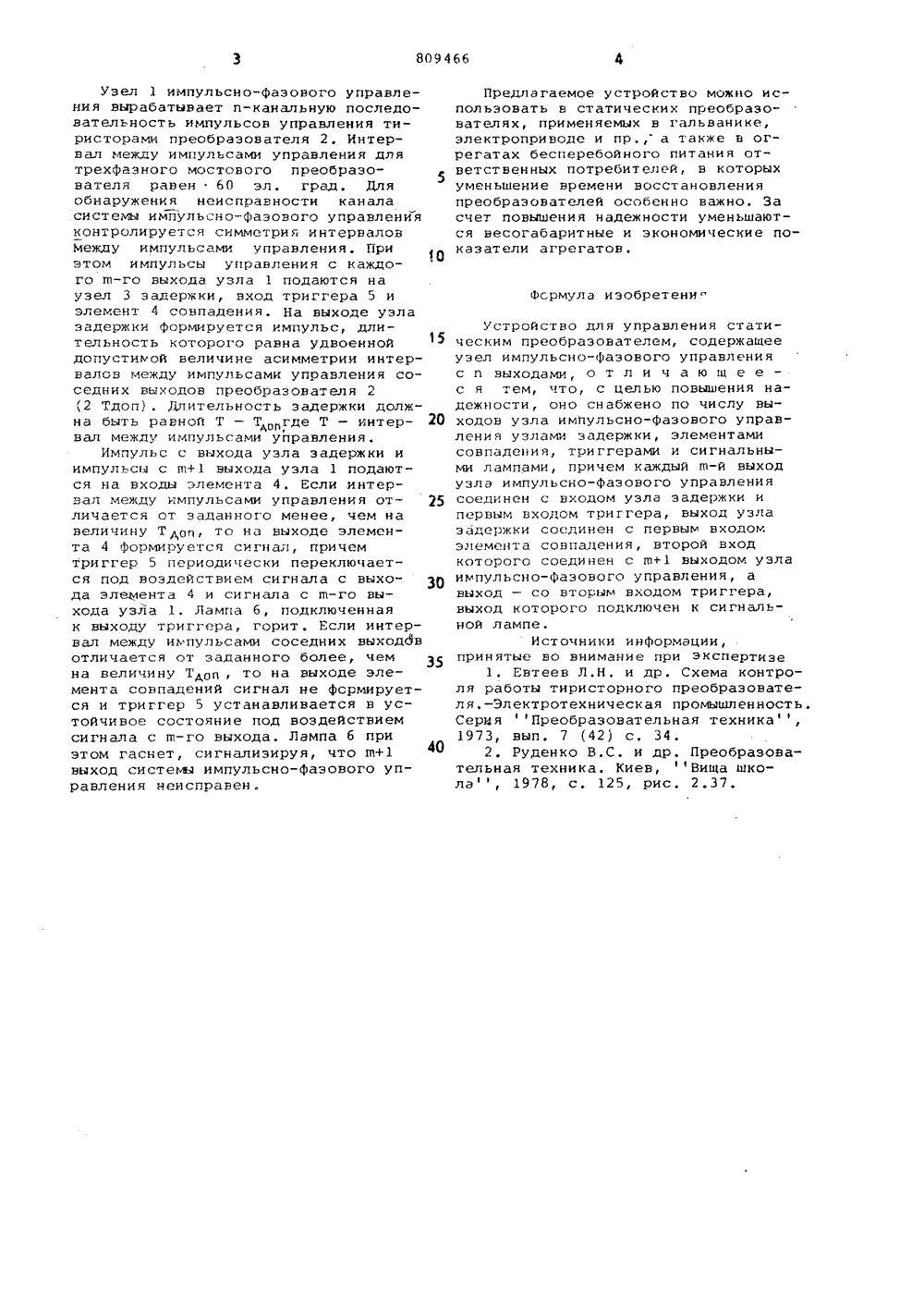

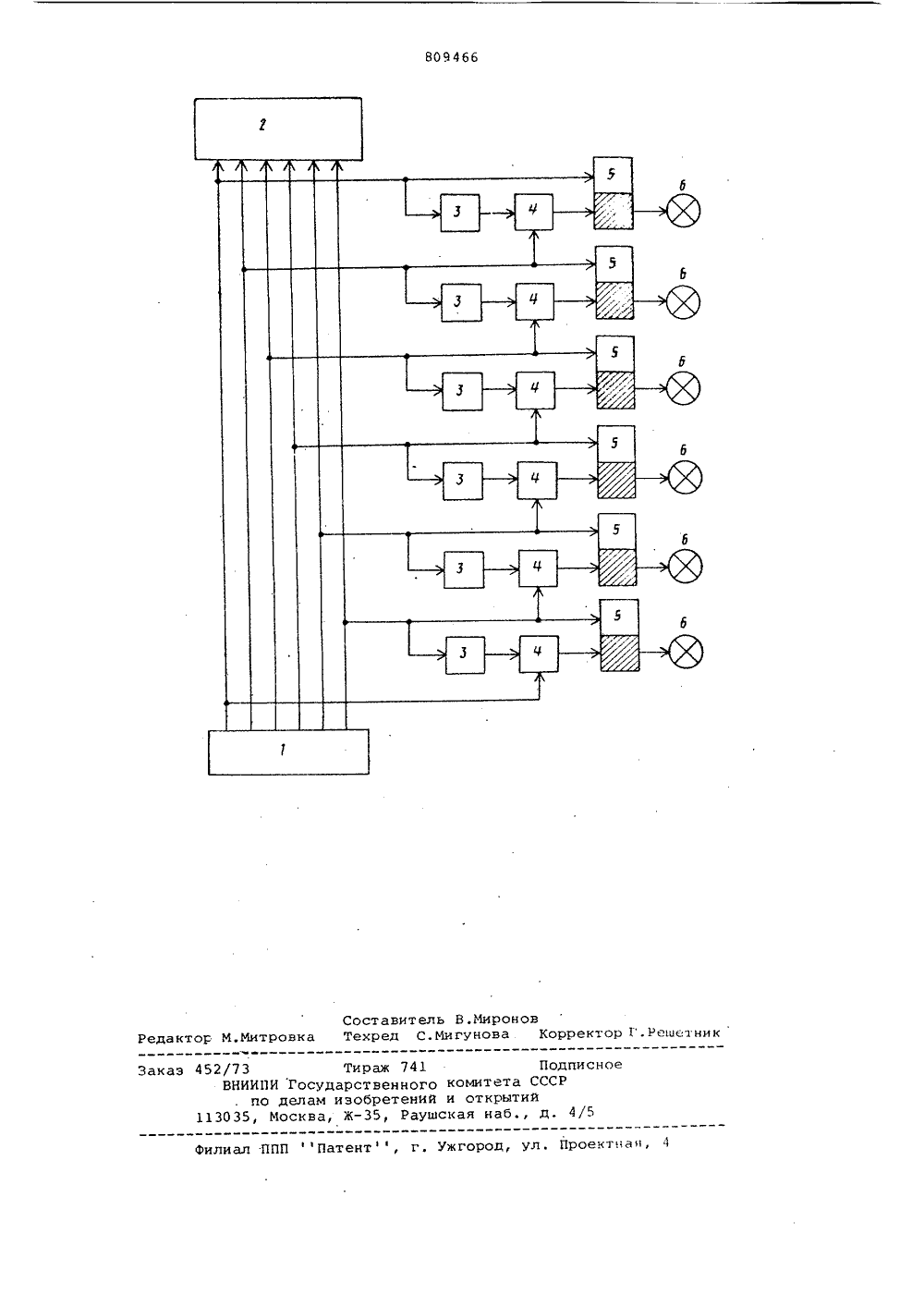

Союз Советских Социалистических РеслубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 809466(22) Заявлено 121277 (21) 2554302/24-07С ПРИСОЕДИНЕНИЕМ ЗаЯВКи Но(51)М. Кл. К 02 Р 13/16 Государственный комнтет СССР по ямам кзобретеяяй я открытий(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ СТАТИЧЕСКИМПРЕОБРАЗОВАТЕЛЕМ Настоящее изобретение относится кэлектротехнике, в частности к устройствам преобразовательной техники .Одним из основных показателей надежности статического преобразователяявляется среднее время восстановления. Этот показатель определяется временем, эатрачиваеьвм на обнаружение отказавшего блока и его замену.Известны устройства для управления статическим преобразователем, позволяющие контролировать работу силовой части преобразователя 11.Недостатком данных устройств является их сложность и малая надежностьНаиболее близким к предлагаемому является устройство для управления статическим преобразователем, состоящее из узла импульсно-Фазового управления с и выходными каналами 12.Недостатком известного устройства является отсутствие контроля работоспособности устройства для управления, что приводит к уменьшению надежности и к большим затратам времени на отыскание неисправности.Цель изобретения - повьааение надежности за счет уменьшения времени восстановления преобразователя. Поставленная цель достигается тем,что устройство для управления статическим преобразователем, состоящееиз узла импульсно-фазового управленияс и выходами, снабжено по числу выходов узла импульсно-фазового управления уэламн задержки, элементами совпадения, пунктирамн и сигнальнымилампами, причем каждый в-й выход узлаимпульсно-Фазового управления соединен с входом узла задержки и первымвходом триггера, выход узла задержкисоединен с первым входом элементасовпадения, второй вход которого соединен с в+1 выходок узла импульснофазового управления, а выход - совторым входом триггера, выход которого подключен к сигнальной лампе.На чертеже изображена структурная электрическая схема предлагаемого устройства.Устройство для управления статическим преобразователем состоит изузла 1 импульсно-фазового управления, статического преобразователя 2, узлов 3 задержки, элементов 4 совпадения, триггеров 5, сигнальных ламп 6.Устройство работает следующим образом.Узел 1 импульсно-фазового управления вырабатывает п-канальную последовательность импульсов управления тиристорами преобразователя 2. Интервал между импульсами управления для трехфазного мостового преобразователя равен 60 эл. град. Для обнаружения неисправности канала системы импульсно-фазового упоавления контролируется симметрия интервалов между импульсами управления. При этом импульсы управления с каждого щ-го выхода узла 1 подаются на узел 3 задержки, вход триггера 5 и элемент 4 совпадения, На выходе узла задержки форьвруется импульс, длительность которого равна удвоенной допустимой величине асимметрии интервалов между импульсами управления соседних выходов преобразователя 2 (2 Тдоп). Длительность задержки должна быть равной Т - Т где Т - интер О вал между импульсами управления,Импульс с выхода узла задержки и импульсы с щ+1 выхода узла 1 подаются на входы элемента 4. Если интервал между импульсами управления от - личается от заданного менее, чем на величину Топ, то на выходе элемента 4 формируется сигнал, причем триггер 5 периодически переключается под воздействием сигнала с выхода элемента 4 и сигнала с в-го выхода узла 1, Лампа 6, подключенная к выходу триггера, горитЕсли интервал между импульсами соседних выходдв отличается от заданного более, чем на величину Тдоп, то на выходе элемента совпадений сигнал не формируется и триггер 5 устанавливается в устойчивое состояние под воздействием сигнала с щ-го выхода. Лампа 6 при этом гаснет, сигнализируя, что П 1+1 выход системы импульсно-фазового управления неисправен. Предлагаемое устройство можно использовать в статических преобразователях, применяемых в гальванике, электроприводе и пр а также в огрегатах бесперебойного питания ответственных потребителей, в которых уменьшение времени восстановления преобразователей особенно важно. За счет повышения надежности уменьшаются весогабаритные и экономические показатели агрегатов.Фсрмула изобретени"Устройство для управления статическим преобразователем, содержащееузел импульсно-фазового управленияс п выходами, о т л и ч а ю щ е ес я тем, что, с целью повышения надежности, оно снабжено по числу выходов узла импульсно-фазового управления узлаья задержки, элементамисовпадения, триггерами и сигнальными лампами, причем каждый в-й выходузла импульсно-фазового управлениясоединен с входом узла задержки ипервым входом триггера, выход узлазадержки соединен с первым входомэлемента совпадения, второй входкоторого соединен с в+1 выходом узлаимпульсно-фазового управления, авыход - со вторым входом триггера,выход которого подключен к сигнальной лампе.Источники информации,принятые во внимание при экспертизе1. Евтеев Л,Н, и др, Схема контроля работы тиристорного преобразователя.-Электротехническая промышленностьСерия Преобразовательная техника,1973, вып. 7 (42) с. 34.2. Руденко В.С. и др. Преобразовательная техника, Киев, Вища школа, 1978, с. 125, рис. 2.37.В 09 466 т ов одписноеСР 113035,ктная, 4 РедакторЗаказ 45 Составитель В.МироновТехред С.Мигунова Корректор Г,Решет 73 Тираж 741НИИПИ Государственного комитетпо делам изобретений и открыМосква, Ж, Раушская наб лиал ППП Патент, г. Ужгород, ул

Смотреть

Заявка

2554302, 12.12.1977

ПРЕДПРИЯТИЕ ПЯ М-5644

КИСЛЯКОВ ВИКТОР МИХАЙЛОВИЧ, КАРТАВЫХ АНАТОЛИЙ СЕРАФИМОВИЧ

МПК / Метки

МПК: H02P 13/16

Метки: статическимпреобразователем

Опубликовано: 28.02.1981
