Регулятор уровня жидкости в резер-вуаре

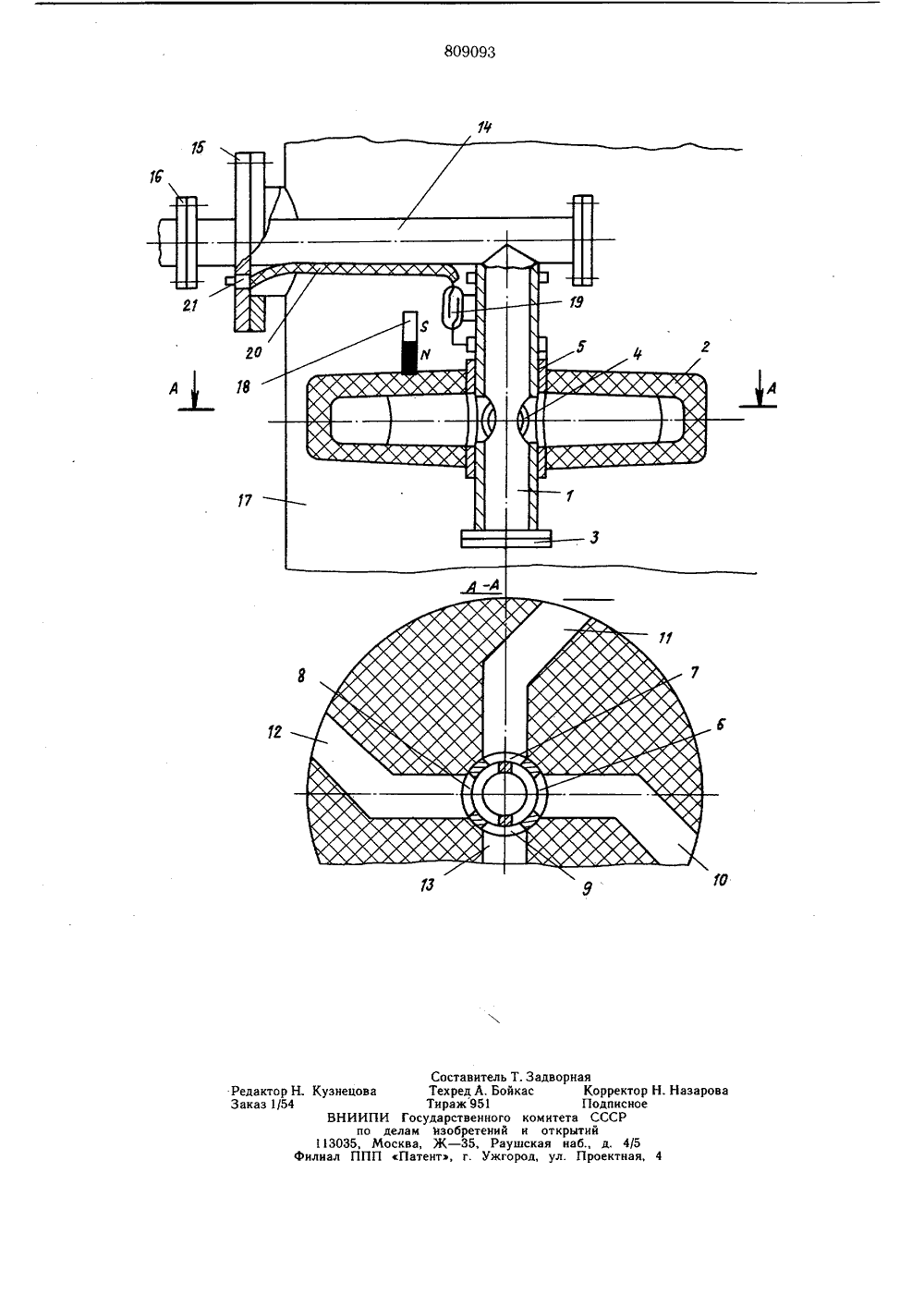

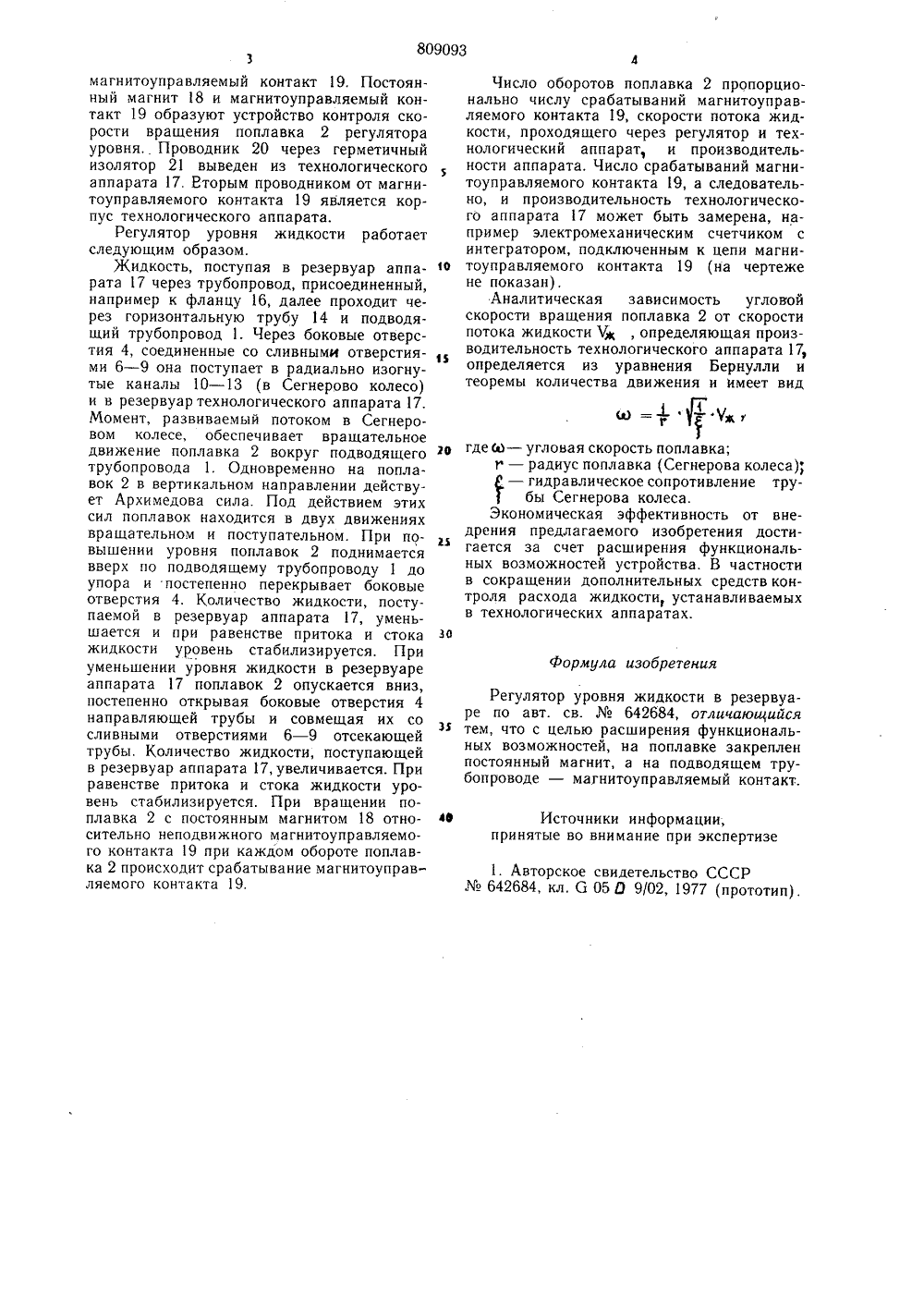

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет -Гооудерстееиный комитет СССР оо делам изобретений и открытий(54) РЕГУЛЯТОР УРОВНЯ ЖИДКОСТИ В РЕЗЕРВУАРЕ 1Изобретение относится к технике регулирования уровней и измерения расхода жидкостей в различных технологических аппаратах и может быть использовано для автоматического поддержания уровней разделов фаз нефть-газ или нефть-вода в установках подготовки нефти и воды на нефтяных промыслах.По основному авт. св.642684 описан регулятор уровня жидкости в резервуаре, содержащий вертикально установленный трубопровод и размещенный соосно с ним поплавок в виде Сегнерова колеса, установленного с возможностью перемещения на подводящем трубопроводе, выполненным с глухим торцом и боковыми отверстиями 1.Конструкция данного регулятора не предусматривает количественного контроля поступающей в технологический аппарат жидкости, что требует установки на подводящем трубопроводе дополнительных устройств, измеряющих расход.Е,ель изобретения - расширение функциональных возможностей устройства, путем контроля величины расхода жидкости, проходящей через технологический аппарат. Указанная цель достигается тем, что в регуляторе уровня жидкости в резервуаре по авт. св.642684 на поплавке закреплен постоянный магнит, а на подводящем трубопроводе магнитоуправляемый контакт.На чертеже изображен предлагаемый регулятор уровня жидкости в резервуаре, общий вид. Регулятор содержит вертикально установленный подводящий трубопровод 1 и 1 О размещенный соосно с ним поплавок 2, выполненный в. виде Сегнерова колеса. Сегнерово колесо установлено с возможностью перемещения на подводящем труббпроводе 1, выполненном с глухим торцом 3 и боковыми отверстиями 4. В центре поплавка 2 раз мешена отсекающая труба 5, имеющаясливные отверстия 6 - 9, соединенные с радиально изогнутыми трубками 10 - 13, образующими Сегнерово колесо. Подводящий трубопровод 1 соединен с горизонтальной ао трубой 14, которая заканчивается фланцами 15 и 16. Регулятор установлен внутри технологического аппарата 17. На поплавке 2 установлен постоянный магнит 18, а на вертикальном трубопроводе 1 размешенмагнитоуправляемый контакт 19. Постоянный магнит 18 и магнитоуправляемый контакт 19 образуют устройство контроля скорости вращения поплавка 2 регулятора уровня. Проводник 20 через герметичный изолятор 21 выведен из технологического аппарата 17. Вторым проводником от магнитоуправляемого контакта 19 является корпус технологического аппарата.Регулятор уровня жидкости работает следующим образом,Жидкость, поступая в резервуар аппарата 17 через трубопровод, присоединенный, например к фланцу 16, далее проходит через горизонтальную трубу 14 и подводящий трубопровод 1. Через боковые отверстия 4, соединенные со сливными отверстиями 6 - 9 она поступает в радиально изогнутые каналы 10 - 13 (в Сегнерово колесо) и в резервуар технологического аппарата 17. Момент, развиваемый потоком в Сегнеровом колесе, обеспечивает вращательное движение поплавка 2 вокруг подводящего трубопровода 1. Одновременно на поплавок 2 в вертикальном направлении действует Архимедова сила. Под действием этих сил поплавок находится в двух движениях вращательном и поступательном. При повышении уровня поплавок 2 поднимается вверх по подводящему трубопроводу 1 до упора и постепенно перекрывает боковые отверстия 4. Количество жидкости, поступаемой в резервуар аппарата 17, уменьшается и при равенстве притока и стока жидкости уровень стабилизируется. При уменьшении уровня жидкости в резервуаре аппарата 17 поплавок 2 опускается вниз, постепенно открывая боковые отверстия 4 направляющей трубы и совмещая их со сливными отверстиями 6 - 9 отсекающей трубы, Количество жидкости, поступающей в резервуар аппарата 17, увеличивается. При равенстве притока и стока жидкости уровень стабилизируется. При вращении поплавка 2 с постоянным магнитом 18 относительно неподвижного магнитоуправляемого контакта 19 при каждом обороте поплавка 2 происходит срабатывание магнитоуправляемого контакта 19. Число оборотов поплавка 2 пропорционально числу срабатываний магнитоуправляемого контакта 19, скорости потока жидкости, проходящего через регулятор и технологический аппарат, и производительности аппарата. Число срабатываний магнитоуправляемого контакта 19, а следовательно, и производительность технологического аппарата 1 может быть замерена, например электромеханическим счетчиком синтегратором, подключенным к цепи магните тоуправляемого контакта 19 (на чертежене показан),Аналитическая зависимость угловойскорости вращения поплавка 2 от скоростипотока жидкости 7, определяющая производительность технологического аппарата 17,определяется из уравнения Бернулли итеоремы количества движения и имеет видм) =-Мк- грр где Ж - угловая скорость поплавка;1" - радиус поплавка (Сегнерова колеса);- гидравлическое сопротивление трубы Сегнерова колеса.Экономическая эффективность от внедрения предлагаемого изобретения достигается за счет расширения функциональных возможностей устройства. В частностив сокращении дополнительных средств контроля расхода жидкости, устанавливаемыхв технологических аппаратах.зоФормула изобретенияРегулятор уровня жидкости в резервуаре по авт. св.642684, отличающийся И тем, что с целью расширения функциональных возможностей, на поплавке закреплен постоянный магнит, а на подводящем трубопроводе - магнитоуправляемый контакт.4 ф Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР642684, кл. б 05 О 9/02, 1977 (прототип).Редактор Н. КузнецоваЗаказ 1/54 Составитель Т. ЗадворнаяТехрел А. Бойкас Корректор Н. НазароваТираж 951 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб д, 4/5филиал ППП Патентэ, г. Ужгород, ул. Проектная, 4
