Способ изготовления нетканоговорсового kobpa
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 800261
Автор: Коровин
Текст

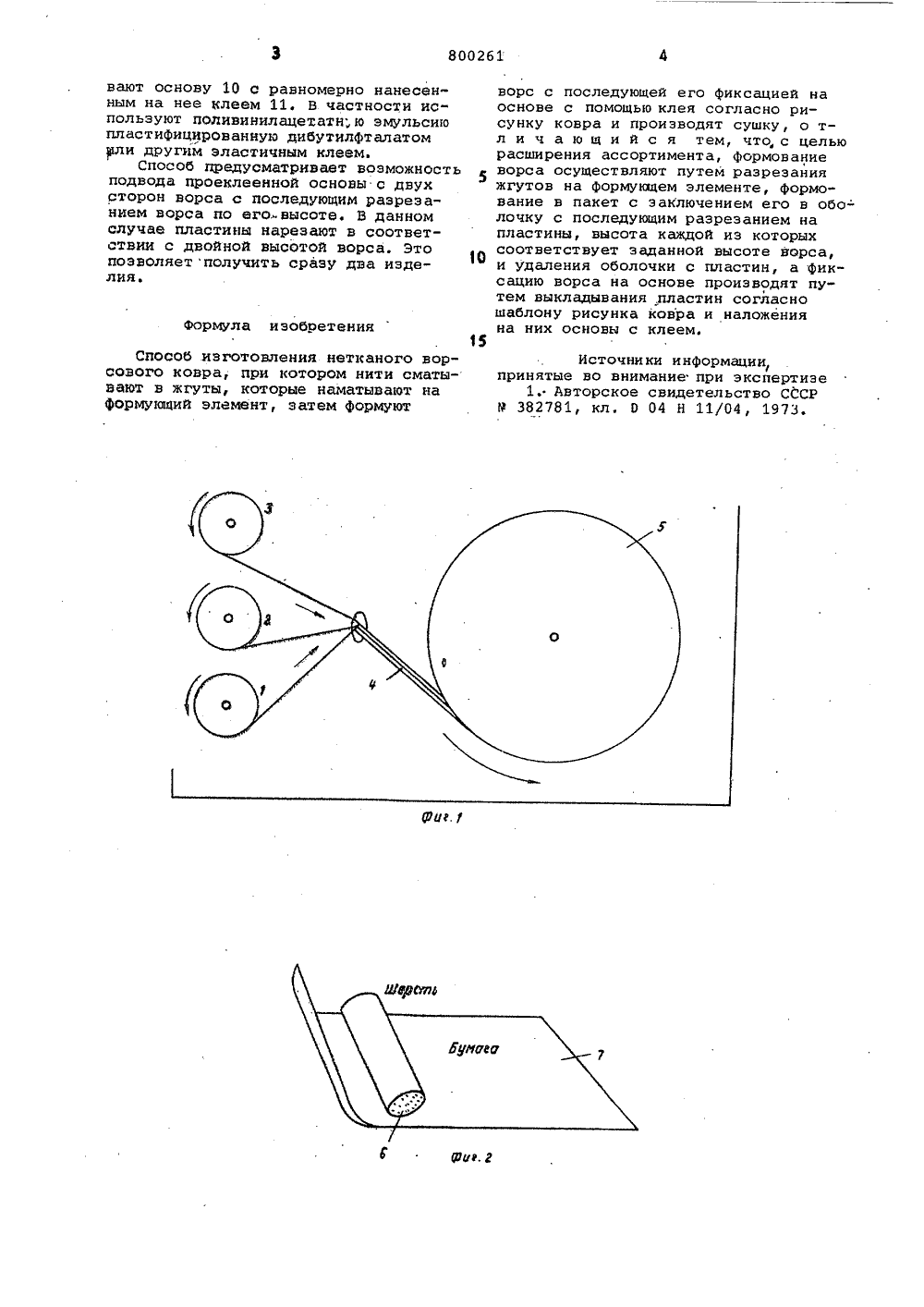

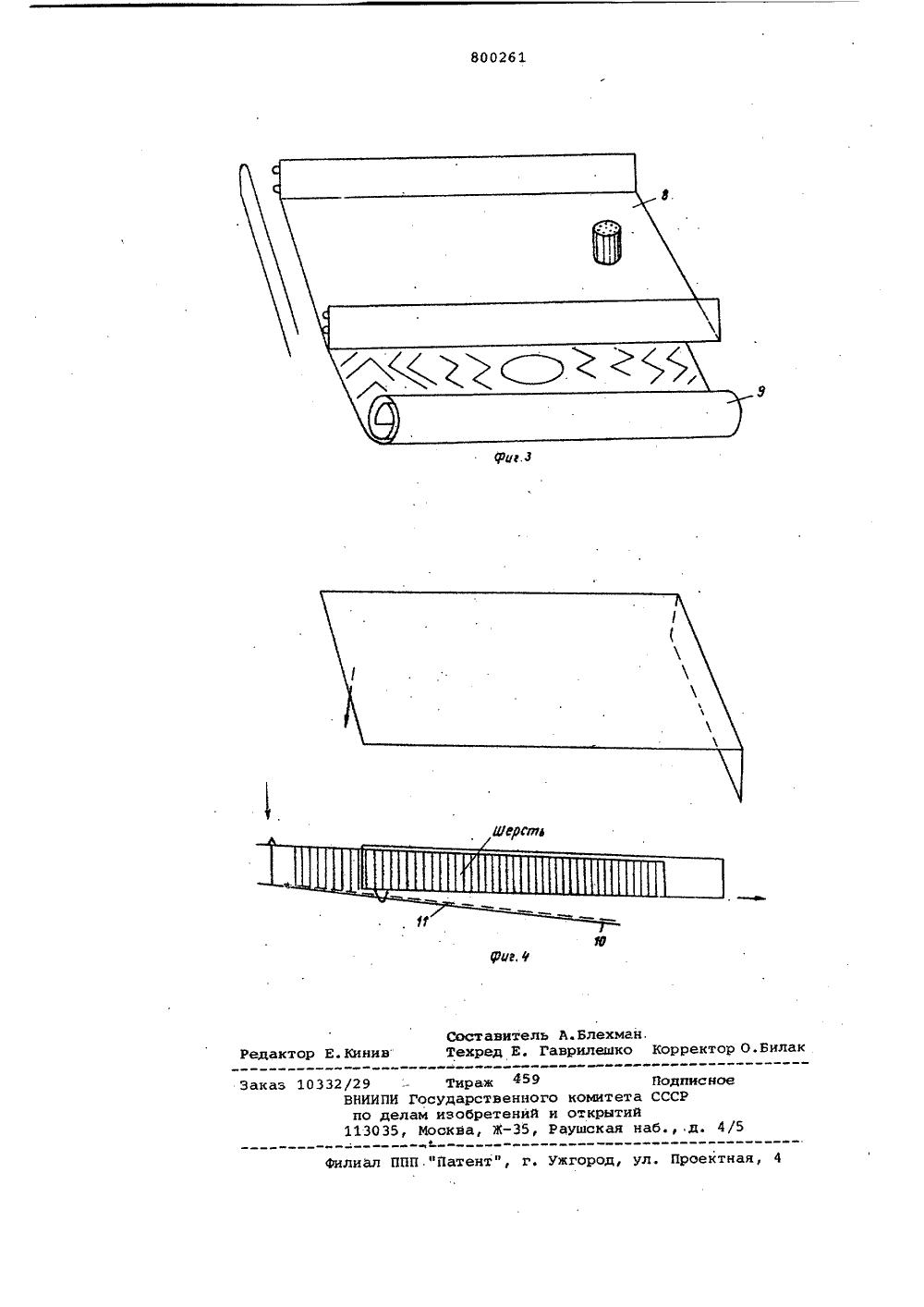

Союз Сфаетсинх Сфцналистнческнх РеспубликОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ(61) Дополнительное к авт. сеид-ву(22) Заявлено 1204,79 (21) 2785218/28-12с присоединением заявкм Нов(51)М. Кл. О 04 Н 11/00 О 06 й 7/00 Госудврственный комитет СССР по яелам изобретений н открытий(54 ) СПОСОБ ИЗГОТОВЛЕНИЯ НЕТКАНОГО ВОРСОВОГО КОВРА ку 11. Изобретение относится к текстильной промышленности, в частности к производству клеевых ковров.Известен способ изготовления нетканого ворсового ковра, прн котором нити сматывают в жгуты, которые наматывают на Формующий элемент, затем Формуют ворс с последующей его фиксацией на основе с помощью клея согласно рисунку ковра и производят сушИзвестный способ не обеспечивает возможности получения ковров сложного рисунка и большого размера. 15Цель изобретения - расширение ассортимента.Указанная цель достигается тем, что в данном способе формование ворса осуществляют путем разрезания 20 жгутов на формукщем элементе, Формовання в пакет с заключением его в оболочку с последующим разрезанием на пластины, высота каждой из которых соответствует заданной высоте ворса, и удаления оболочки с пластин, а Фиксацию ворса на основе производят путем выкладывания пластин согласно шаблону рисунка ковра и наложения на них основы с клеем. 30 На фиг. 1 изображено наматываниенитей в жгутах на Формующий элементна фиг. 2 - формование срезанных жгутов в пакет н заключение его в оболочку; на Фиг. 3 - укладка пластиннитей по шаблону; на фиг. 4 - подводосновы.Изготовление осуществляется следующим образомНити 1,2 и 3 с катушек шпулярникасматывают в жгуты 4, которые наматывают на Формующий элемент, в частности барабан 5. Затем нити в жгутахсрезают с барабана 5. Надрез делаютвдоль образующей барабана закатываютв пакет б, который помещают в оболочку 7, в данном случае иэ бумаги,конец ее прокленвают по всей длине,Таким образом, пакет может иметьформу цилиндра прямоугольника ит.д. Затем пакет разрезают поперекего длины на пластины, высота каждойиз которых соответствует любой заданной высоте ворса ковра. После этогонарезанные пластины укладывают пошаблону рисунка ковра, например выполненному в виде прозрачного стола 8, под который подводят рисунок.ковра 9, Ворс в пластинах расположенвертикально, Лалее на ворс наклады 800261вают основу 10 с равномерно нанесенным на нее клеем 11. В частности ис" пользуют поливинилацетатню эмульсию пластифицированную дибутилфталатом рли другим эластичным клеем.Способ предусматривает воэможность подвода проеклеенной основы с двух сторон ворса с последующим разрезанием ворса по еговысоте. В данном случае пластины нарезают в соответствии с двойной высотой ворса. Это позволяет получить сразу два иэделия. Формула изобретения15Способ изготовления нетканого ворсового ковра, при котором нити сматывают в жгуты, которые наматывают на Формующий элемент, затем формуют ворс с последующей его фиксацией на основе с помощью клея согласно рисунку ковра и производят сушку, о тл и ч а ю щ и й с я тем, что, с целью расширения ассортимента, формование ворса осуществляют путем разрезания жгутов на формующем элементе, формование в пакет с заключением его в обо- лочку с последующим разрезанием на пластины, высота каждой из которых соответствует заданной высоте ворса, и удаления оболочки с пластин, а фиксацию ворса на основе производят путем выкладывания лластин согласно шаблону рисунка ковра и наложения на них основы с клеем.Источники информации,принятые во внимание при эксйертиэе1. Авторское свидетельство СССРР 382781, кл, 0 04 Н 11/04, 1973,/29 - Тираж 459ВНИИПИ Государственного комитпо делам изобретений и откры113035, Москва, Ж, Раушская4 Подписноеа СССРй
СмотретьЗаявка
2785218, 12.04.1979
КОРОВИН АЛЕКСАНДР МИХАЙЛОВИЧ
МПК / Метки
МПК: D04H 11/00
Метки: kobpa, нетканоговорсового
Опубликовано: 30.01.1981
Код ссылки
<a href="https://patents.su/3-800261-sposob-izgotovleniya-netkanogovorsovogo-kobpa.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления нетканоговорсового kobpa</a>
