Генератор электронных часов

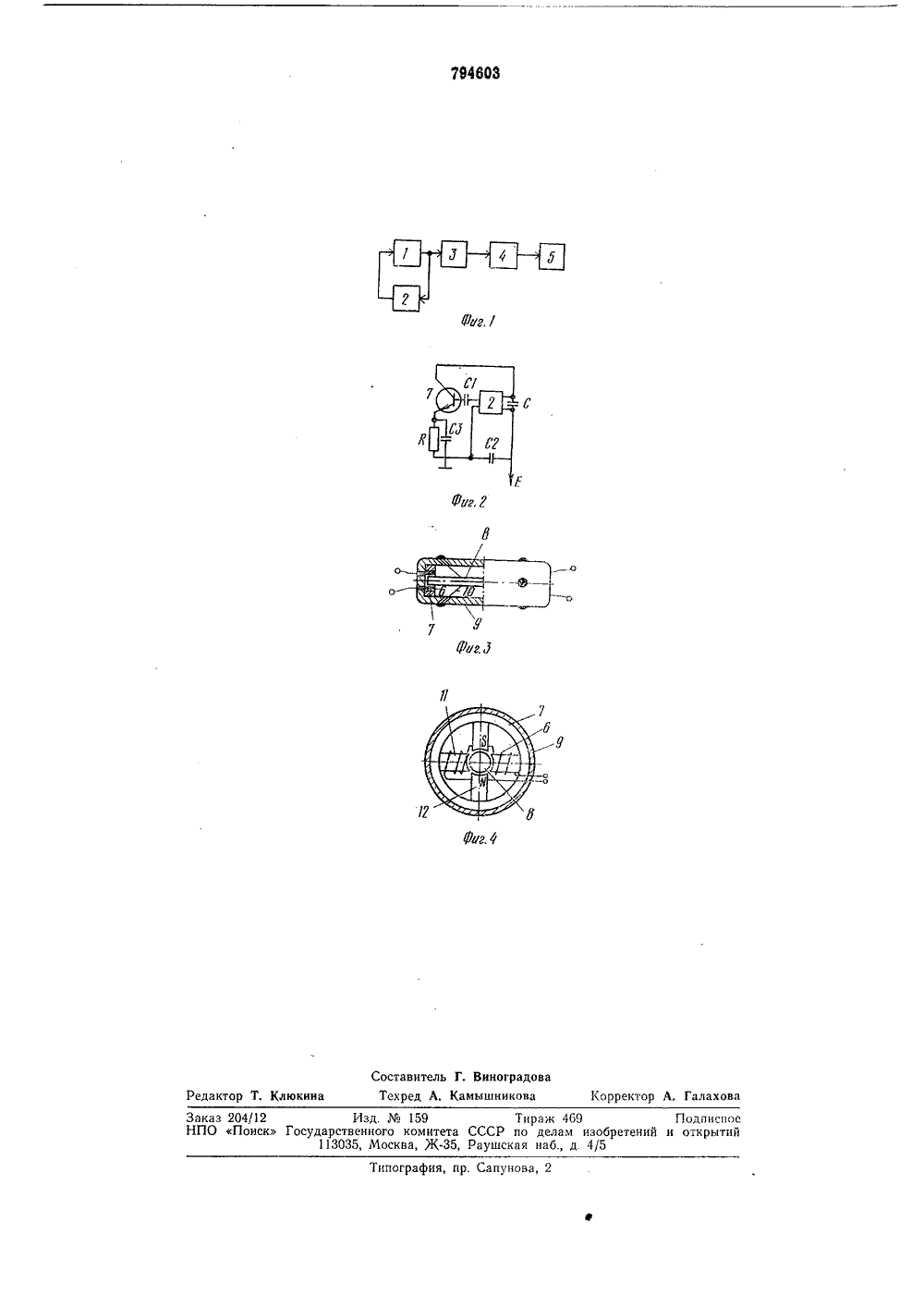

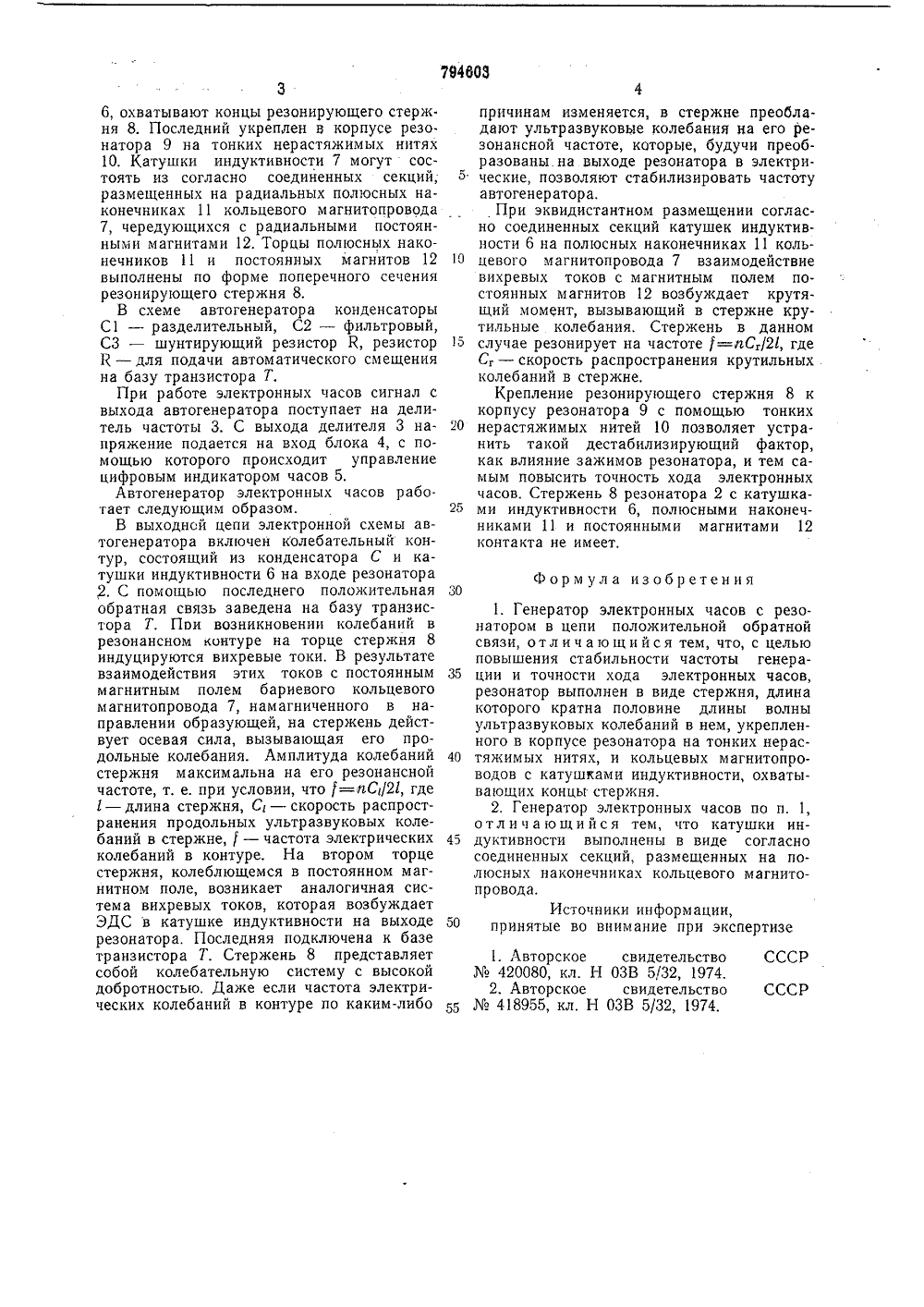

щ Т 94603 ОП ИСАЙИ Е ИЗОБРЕТЕНИЯ союз Советских Социалистических Республик(72) Авторы изобретения В, МКоле,шко, А, В, Гулай и Е. И. ЛапицкийИнститут электроники АН Белорусской ССР(54) ГЕНЕРАТОР ЭЛЕКТРОННЫХ ЧАСО пусе резонатора на тонких нерастяжимых нитях. Катушки индуктивности резонатора могут состоять из согласно соединенных секций, размещенных эквидистантно на радиальных полюсных наконечниках кольцевого магнитопровода, чередующихся с радиальными постоянными магнитами, причем торцы полюсных наконечников и постоянных магнитов выполнетты по форме поперечного сечения резонирующего стержня.На фиг. 1 представлена структурная схема электронных часов; на фиг, 2 - простейшая принципиальная схема автогенератора; на фиг. 3 и .4 в . варианты исполнения резонатора.,Основными элементами электронных часов являются электронная схема автогенерагора 1 охваченная цепью положительнрй обратной связи с резонатором 2, делитель частоты 3, блок 4 управления индикатором и индикатор 5. Резонатор 2 включен в цепь обратной связи автогенератора. Состоит резонатор из катушек индуктивности 6 на входе и на выходе, кольцевых магнитопроводов 7 и резонирующего стержня 8, длина которого кратна половине длины волны ультразвуковых колебаний в нем. Кольцевые магнитопроводы 7, в которых размещены цилиндрические катушки индуктивности втогенераторапараметровпературы, амстарением реИзобретение относится к приборостроению и может быть использовано при изготовлении высокоточных электронных часов,Известен кварцевый автогенератор с резонатором в цепи положительной обратной 5 связи 1.аНаиболее близким к изобретению по технической сущности является прецизионный кварцевый генератор, содержащий усилитель с колебательным 1.С-контуром на вы- О ходе и кварцевый резонатор в цепи обратной связи 2.1-1 естабильность частоты аобусловлена зависимостьюкварцевого резонатора от темплитуды колебаний, а такжезонатора.Целью изобретения является повышение стабильности частоты автогенератора и точности хода электронных часов. 20Это достигается тем, что резонатор цепи положительной обратной связи содержит катушки индуктивности на входе и выходе, кольцевые магнитопроводы и резонирующий стержень, длина которого кратна поло вине длины волны ультразвуковых колебаний в нем, причем кольцевые магнитопроводы, в которых размещены катушки индуктивности, соосно охватывают у торцов резонирующий стержень, укрепленный в кор5.10 15 20 25 30 35 40 45 50 55 6, охватывают концы резонирующего стерж.ня 8. Последний укреплен в корпусе резо.натора 9 на тонких нерастяжимых нитях 10. Катушки индуктивности 7 могут состоять из согласно соединенных секций; размещенных на радиальных полюсных наконечниках 11 кольцевого магнитопровода 7, чередующихся с радиальными постоянными магнитами 12. Торцы полюсных наконечников 11 и постоянных магнитов 12 выполнены по форме поперечного сечения резонирующего стержня 8.В схеме автогенератора конденсаторы С 1 - разделительный, С 2 - фильтр овый, СЗ - шунтирующий резистор К, резистор К - для подачи автоматического смещения на базу транзистора Т.При работе электронных часов сигнал с выхода автогенератора поступает на делитель частоты 3. С выхода делителя 3 напряжение подается на вход блока 4, с помощью которого происходит управление цифровым индикатором часов 5.Автогенератор электронных часов работает следующим образом,В выходной цепи электронной схемы автогенератора включен колебательный контур, состоящий из конденсатора С и катушки индуктивности 6 на входе резонатора 2. С помощью последнего положительная обратная связь заведена на базу транзистора Т, Пои возникновении колебаний в резонансном контуре на торце стержня 8 индуцируются вихревые токи. В результате взаимодействия этих токов с постоянным магнитным полем бариевого кольцевого магнитопровода 7, намагниченного в направлении образующей, на стержень действует осевая сила, вызывающая его продольные колебания. Амплитуда колебаний стержня максимальна на его резонансной частоте, т. е. при условии, что =пС/21, где 1 - длина стержня, С - скорость распространения продольных ультразвуковых колебаний в стержне, / - частота электрических колебаний в контуре. На втором торце стержня, колеблющемся в постоянном магнитном поле, возникает аналогичная система вихревых токов, которая возбуждает ЭДС в катушке индуктивности на выходе резонатора, Последняя подключена к базе транзистора Т. Стержень 8 представляет собой колебательную систему с высокой добротностью. Даже если частота электрических колебаний в контуре по каким-либо причинам изменяется, в стержне преобладают ультразвуковые колебания на его резонансной частоте, которые, будучи преобразованы.на выходе резонатора в электрические, позволяют стабилизировать частоту автогенератора,При эквидистантном размещении согласно соединенных секций катушек индуктивности 6 на полюсных наконечниках 11 кольцевого магнитопровода 7 взаимодействие вихревых токов с магнитным полем постоянных магнитов 12 возбуждает крутящий момент, вызывающий в стержне крутил ьные колебания. Стержень в данном случае резонирует на частоте /=аС,/21, где С - скорость распространения крутильных колебаний в стержне.Крепление резонирующего стержня 8 к корпусу резонатора 9 с помощью тонких нерастяжимых нитей 10 позволяет устранить такой дестабилизирующий фактор, как влияние зажимов резонатора, и тем самым повысить точность хода электронных часов. Стержень 8 резонатора 2 с катушками индуктивности 6, полюсными наконечниками 11 и постоянными магнитами 12 контакта не имеет. Формула изобретения 1. Генератор электронных часов с резонатором в цепи положительной обратной связи, отличающийся тем, что, с целью повышения стабильности частоты генерации и точности хода электронных часов, резонатор выполнен в виде стержня, длина которого кратна половине длины волны ультразвуковых колебаний в нем, укрепленного в корпусе резонатора на тонких нерастяжимых нитях, и кольцевых магнитопроводов с катушками индуктивности, охватывающих концы стержня.2. Генератор электронных часов по и. 1, отличающийся тем, что катушки индуктивности выполнены в виде согласно соединенных секций, размещенных на полюсных наконечниках кольцевого магнитопровода.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР420080, кл. Н ОЗВ 5/32, 1974.2. Авторское свидетельство СССР418955, кл. Н ОЗВ 5/32, 1974.794603Фиг, I 7Ьг, ФСоставитель Г. Виноградова едактор Т. Клюкина Техред А, Камышникова Корректор А, Галахов аказ 204/12 Изд.159 Тираж 409 Подписное ПО кПоиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунов
