Формирователь одиночных импульсов

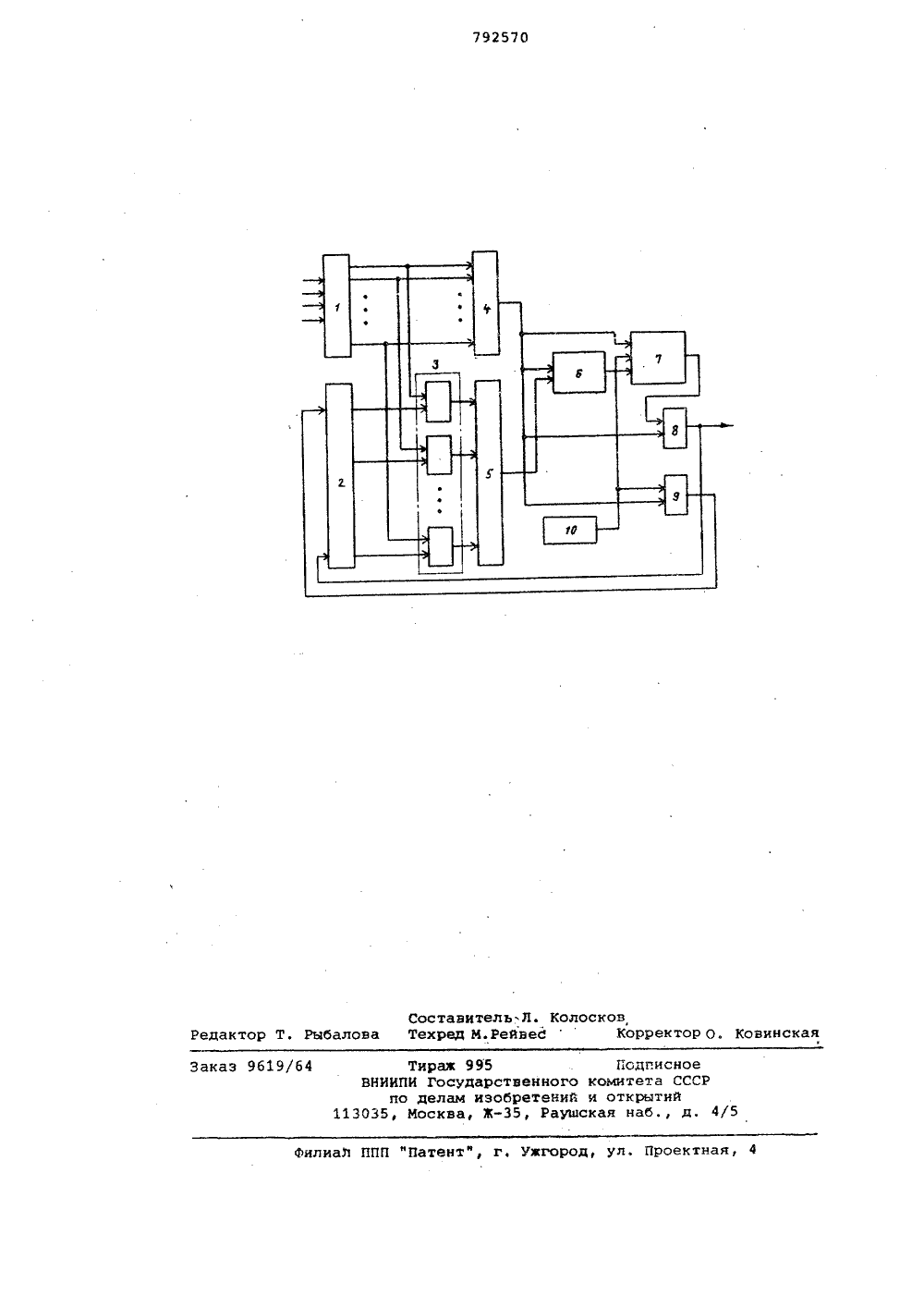

ПИСАНИЕИЗОБУЕТЕНИЯ Союз Советскик Социалистических республик(22) Заявлено 160479 (23) 2751681/18-21с присоединением заявки Но -(51)М. Кл.з Н 03 К 5/01 Государственный комитет С С С Р ИО дедам нзОбретеннй н открытий(54) ФОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМПУЛЬСОВ Изобретение относится к импульснойтехнике и может быть использовано дляФормирования временных интервалов заданной длительности.Известен Формирователь одиночногоИмпульса, содержащий элементы И, ИЛИ,ИЛИ-НЕ, два триггера и регулируемоеустройство задержки 11,Недостаток этого устройства заключается в тсм, что длительность импуль 1 Оса на выходе определяется параметрамилинии задержки и не может управлятьсяпрограммно.Наиболее близким техническим решением к изобретению является Аормирователь одиночных импульсов, содержащий генератор тактовых импульсов, выход которого подключен ко входам первого и второго элементон И, вторыевходы которых соединены с выходами 20триггера, на входы которого поданысигналы управления непосредственно ичерез иннертор, триггер разрешения итриггер запрещения прохождения импульсон, входы которых соединены через 25ьнвертор с выходом первого элементаИ, а выходы - к входам третьего ичетвертого элементов И, вторые входыкоторых соединены с выходом второгоэлемента И 121 ЗО Недостатком этого устройства является большое время задержки выходного импульса относительно управляюкего сигнала при Формировании импульсов длительности и малый диапазон управления длительностью импульса на выходе Формирователя.Цель изобретения - сокращение времени задержки и расширение диапазона управления длительностью выходных импульсов.для этого в формирователь, содержащий генератор тактовых импульсов, триггер запрещения, триггер разрешения, первый и второй элементы И, дополнительно введены дешифратор, делитель частоты, дополнительные элементы И, первый и второй элементы ИЛИ, причем выход первого элемента ИЛИ соединен одновременно с единичным входом триггера запрещения и вторым входом первого и второго элементов И, выходы которых соединены соответственно с нулевым и счетным входами делителя частоты а вторые входыс выходом генератора тактовых импульсов и с выходом триггера запрещения, соединенного счетным входом с выходом генератора тактовых импульсов и нулевым входом с выходом триггераразрешения, выходы делителя частотысоединены со вторыми входами дополнительных элементов И, выходы которых соединены со счетным входом триггера разрешения через второй элементИЛИ, а первые входы подключены к выходам дешифратора и входам первогоэлемента ИЛИ,lУстройство содержит дешифратор 1,делитель 2 частоты, дополнительныеэлементы И 3, первый и второй элементы ИЛИ 4 и 5, триггер 6 разреше Ония, триггер 7 запрещения, первый ивторой элементы И 8 и 9, и генератор10 тактовых импульсов.На чертеже приведена структурнаясхема устройства. 15В исходном состоянии, когда навход дешифратора 1 поступает нулевойкод, на единичный вход триггера бразрешения и на управляющий входтриггера 7 запрещения поступает нуле Овой потенциал, устанавливающий триггер б в единичное, а триггер 7 в нулевое состояние, При этом запираютсяэлементы И 8 и 9, делитель 2 устанавливается в нулевое состояние и прекращается выдача импульсов с выхода25генератора 10 тактовыхимпульсов навход делителя 2.При выдаче на вход дешифратора 1любого другого кода на единичный входтриггера б на управляющий вход триггера 7 и на вторые входы элементовИ 8 и 9 через первый элемент ИЛИ 4поступает высокий потенциал. Приэтом открываются элементы И 8 и 9,триггер 7 устанавливается тактирующим импульсом в единичное состояние,делитель 2 переходит в рабочее состояние, и на выходе элемента И 8формируется передний фронт выходногоодиночного импульса, длительностькоторого задается входной командойс помощью делителя 2, Формированиепереднего фронта осуществляется сразу после поступления команды первымтактирующим импульсом, Триггер 7 сохраняет свое состояние до совпадения 45высоких. уровней с выхода дешифратора1 и делителя 2 на входе соответствующего элемента И 3,С появлением на выходе второгоэлемента ИЛИ 5 высокого потенциалатриггер б устанавливается в нулевоесостояние, что приводит к установлению триггера 7 в нулевое состояние,блокируются элементы И 8, формируется задний фронт выходного импульса, 55делитель 2 устанавливается в нулевоеа устройство - в исходное состояние,При изменении входного кода аналогично на выходе устройства формируются одиночные импульсы иной требуемой длительности, причем устройство обеспечивает формирование одиночного импульса иной длительности только тогда, когда между командами существует небольшая пауза, необходимая для установки триггера б в единичное состояние. Кроме того, формирование выходного импульса осуществляется непосредственно после поступления вход-. ной команды от переднего фронта тактирующего импульса. Это позволяет сократить время задержки выходного импульса относительно входного до величины периода задающего генератора, которое можно уменьшить, так как длительность выходного импульса зависит в основном от коэффициента деления делителя,Использование устройства позволяет сократить время задержки выходного импульса относительно управляющего сигнала и обеспечивает широкий диапазон программного управления длительности выходного одиночного импульса.Формула изобретенияФормирователь одиночных импульсов,содержащий генератор тактовых импульсов триггер разрешения, триггер за 1прещения, первый и второй элементы И,о т л и ч а ю щ и й с я тем, что, сцелью сокращения времени задержки ирасширения диапазона управления длительностью выходных импульсов, дополнительно введены дешифратор, делительчастоты, дополнительные элементы И,первый и второй элементы ИЛИ, причемвыход первого элемента ИЛИ соединенодновременно с единичным входом триггера запрещения и вторым входом первого и второго элементов И, выходыкоторых соединены соответственно снулевым и счетным входами делителячастоты, а первые входы - с выходомгенератора тактовых импульсов и с выходом триггера запрещения, соединенного счетным входом с выходом генератора тактовых импульсов и нулевым входом с выходом триггера разрешения,выходы делителя частоты соединены свторыми входами дополнительных элементов И, выходы которых соединенысо счетным входом триггера разрешения через второй элемент ИЛИ, а первые входы подключены к выходам дешифр атора и входам первого элемента ИЛИ.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 463230, кл. Н 03 К 5/153, 1972.2. Авфорское свидетельство СССРМ 515262, кл. Н 03 К 5/18, 1975.792570 Заказ 9619/64 Тираж 995 Подгисное ВИИИПИ Государственного комитета СССР по делам изобретений и открытий 113 О 35, Москва, Ж-З 5, Рауыская наб., д, 4/5
