Генератор символов

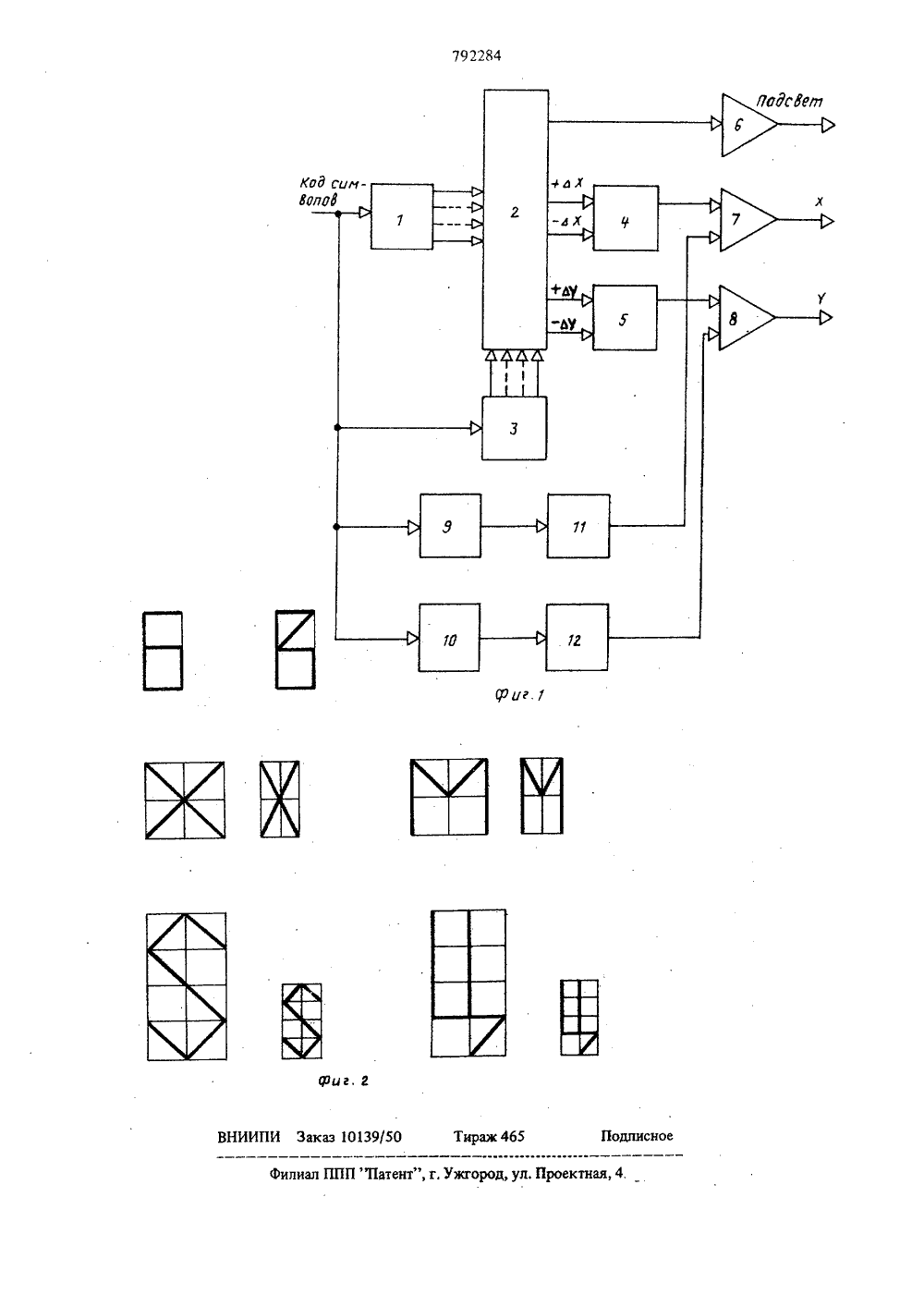

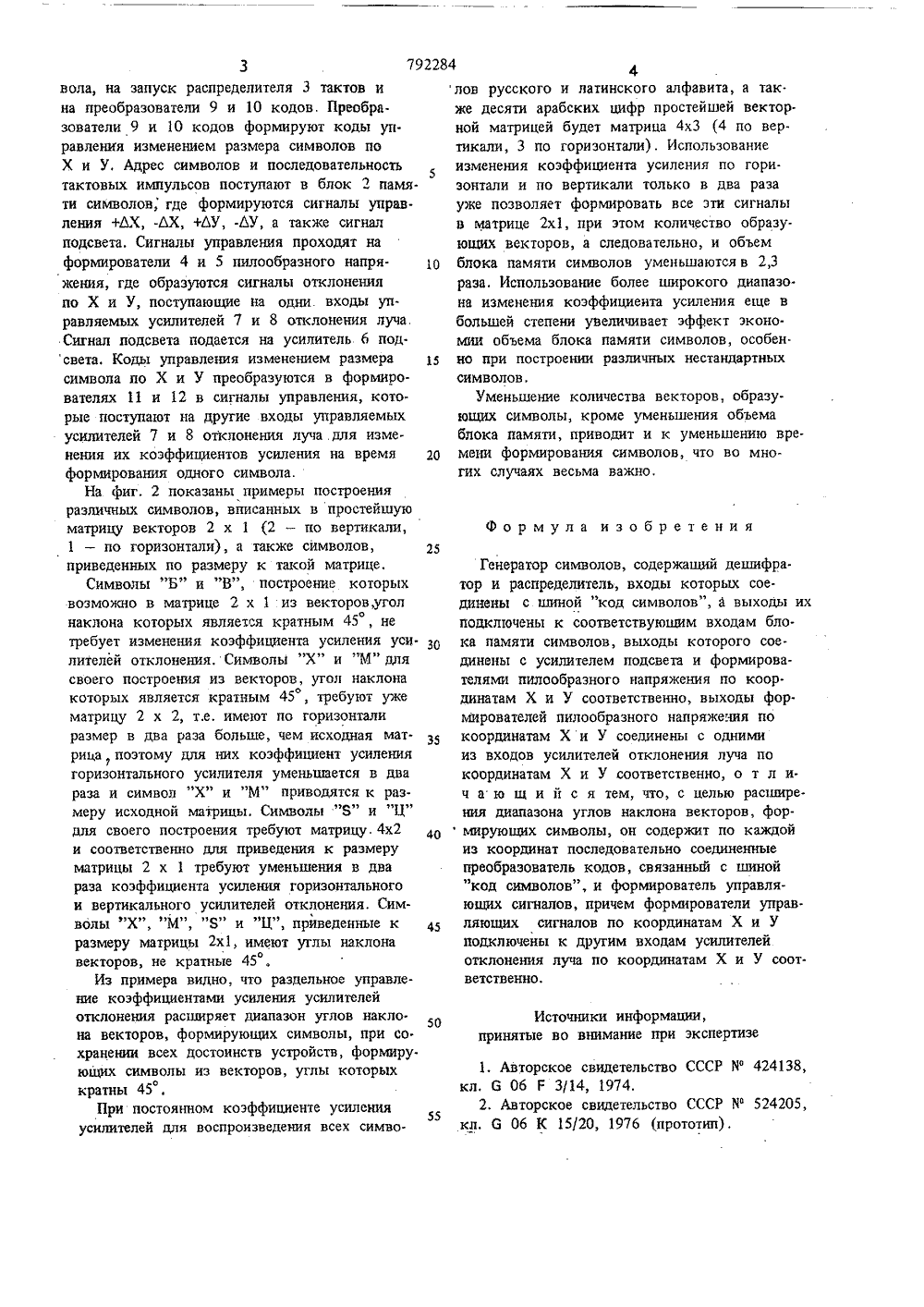

79 25 50 вола, на запуск распределителя 3 тактов и на преобразователи 9 и 10 кодов. Преобра. зователи 9 и 10 кодов формируют коды уп. равнения изменением размера символов но Х и У. Адрес символов и последовательность тактовых импульсов поступают в блок 2 памя. ти символов, где формируются сигналы управ. пения +ЬХ, -ЬХ, +ЬУ, -ЬУ, а также сигнал подсвета. Сигналы управления проходят на формирователи 4 и 5 пилообразного напряжения, где образуются сигналы отклонения по Х и У, поступающие на одни. входы управляемых усилителей 7 и 8 отклонения луча. Сигнал подсвета подается на усилитель 6 под. света. Коды управления изменением размера символа по Х и У преобразуются в формирователях 11 и 12 в сигналы управления, кото. рые поступают на другие входы управляемых усилителей 7 и 8 отклонения луча.для изменения их коэффициентов усиления на время формирования одного символа.На фиг. 2 показаны примеры построения различных символов, вписанных в простейшую матрицу векторов 2 х 1 (2 - по вертикали, 1 - по горизонтали), а также символов, приведенных по размеру к такой матрице.Символы "Б" и "В", построение которых возможно в матрице 2 х 1 из векторов,утоло наклона которых является кратным 45, не требует изменения коэффициента усиления уси. лителей отклонения. Символы "Х" и "М" для своего построения из векторов, угол наклонаокоторых является кратным 45, требуют уже матрицу 2 х 2, т.е, имеют но горизонтали размер в два раза больше, чем исходная матрица поэтому для них коэффициент усиления горизонтального усилителя уменьшается в два раза и символ "Х" и Ъ 1" приводятся к размеру исходной матрицы. Символы "8" и "Ц" для своего построения требуют матрицу, 4 х 2 и соответственно для приведения к размеру матрицы 2 х 1 требуют уменьшения в два раза коэффициента усиления горизонтального и вертикального усилителей отклонения. Символы "Х", "М", "8" и "Ц", приведенные к размеру матрицы 2 х 1, имеют углы наклонаовекторов, не кратные 45 .Из примера видно, что раздельное управление коэффициентами усиления усилителей отклонения расширяет диапазон утлов накло.на векторов, формирующих символы, при со хранении всех достоинств устройств, формиру.ющих символы из векторов, углы которых кратны 45.При постоянном коэффициенте усиленияусилителей для воспроизведения всех симво 22844лов русского и латинского алфавита, а так.же десяти арабских цифр простейшей вектор.ной матрицей будет матрица 4 хЗ (4 по вертикали, 3 по горизонтали). Использование 5изменения коэффициента усиления по горизонтали и по вертикали только в два разауже позволяет формировать все эти сигналыв матрице 2 х 1, при этом количество образу.ющих векторов, а следовательно, и объем 10 блока памяти символов уменьшаются в 2,3раза. Использование более широкого диапазона изменения коэффициента усиления еще вбольшей степени увеличивает эффект экономии объема блока памяти символов, особен.15 но при построении различных нестандартныхсимволов.Уменьшение количества векторов, образующих символы, кроме уменьшения объемаблока памяти, приводит и к уменьшению вре.20 мени формирования символов, что во многих случаях весьма важно. Формула изобретения Генератор символов, содержащий дешифратор и распределитель, входы которых сое.динены с шиной "код символов", а выходы ихподключены к соответствующим входам блоЗ 0 ка памяти символов, выходы которого сое.динены с усилителем подсвета и формирователями пилообразного напряжения по коор.динатам Х и У соответственно, выходы формирователей пилообразного напряжения покоординатам Х и У соединены с однимииз входов усилителей отклонения луча покоординатам Х и У соответственно, о т л и.ч а ю щ и Й с я тем, что, с целью расширения диапазона углов наклона векторов, формирующих символы, он содержит по каждойиз координат последовательно соединенныепреобразователь кодов, связанный с шиной"код символов", и формирователь управляющих сигналов, причем формирователи управляющих сигналов по координатам Х и Уподключены к другим входам усилителейотклонения луча по координатам Х и У соответственно,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР Р 424138,кл. 6 06 Р 3/14, 1974. 2. Авторское свидетельство СССР У 524205,кп, О 06 К 15/20, 1976 (прототип).
