Формирователь импульсов

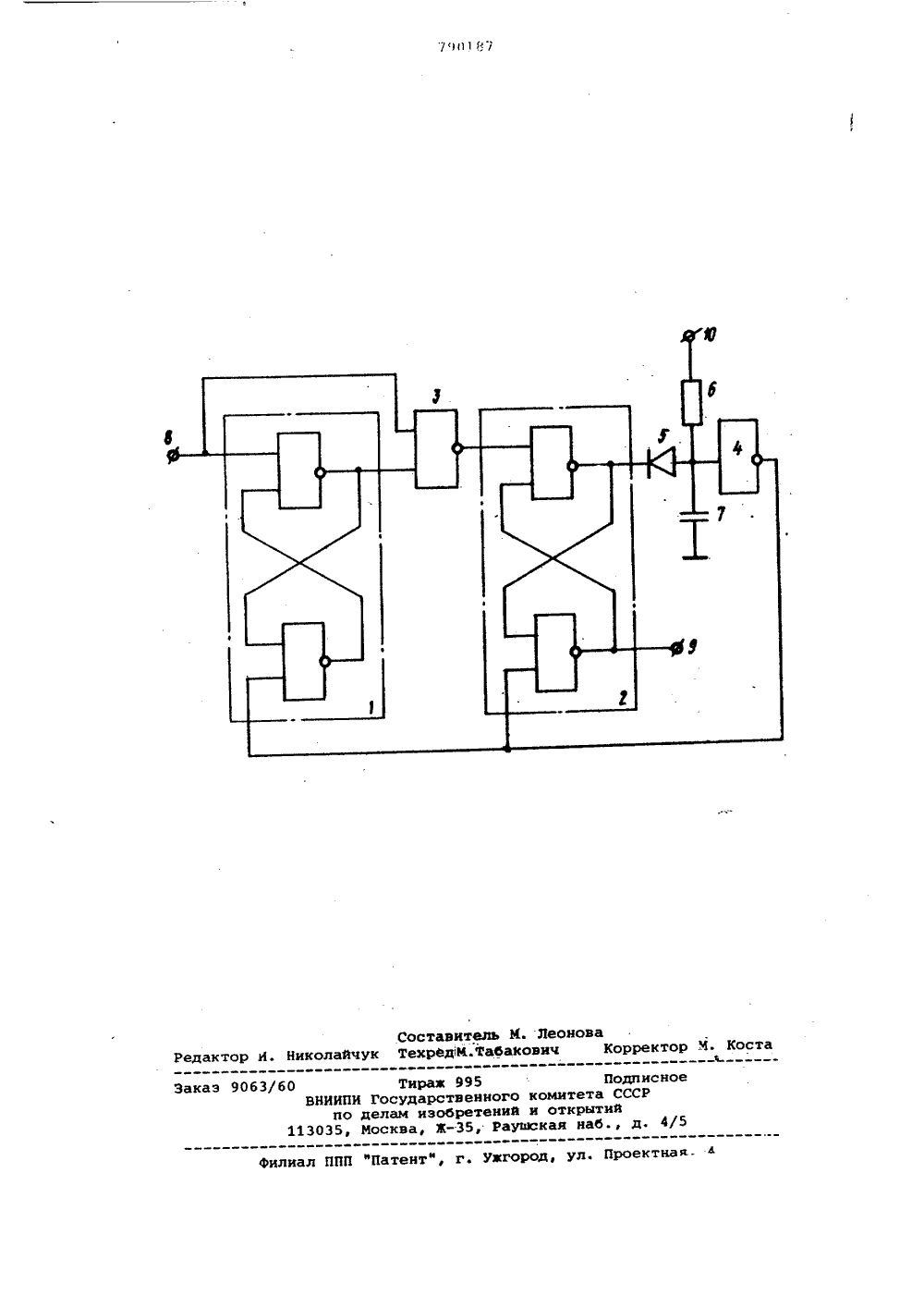

ОП ИИЗОБРЕТЕНИЯ Союз Советскик Социалистических Республик(22) Заявлено 290179 (21) 2718404/18-21 с присоединением заявки Но(23) Приоритет Государствеииый комитет СССР оо делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в устройствах цифровой техники.Известен формирователь импульсов, состоящий из двух элементов И-НЕ, ин вертора и интегрирующей В-цепи, причем два элемента И-НЕ включены по схеме триггера, а выход одного из них соединен со входом другого через последовательно соединенные инвертор 10 и интегрирующую ВС-цепь 1.Недостатком данного формирователя является нестабильность длительности выходных импульсов при длительности сигнала логического нуля на входе формирователя, меньшей времени заряда конденсатора от уровня логического нуля до уровня логической единицы, и полное несрабатывание формирователя при длительности сигнала логического 20 нуля на входе, меньшей времени заряда конденсатора от уровня логического нуля до порога переключения элемента И-НЕ триггера.Наиболее близким по технической 25 сущности к предлагаемому является формирователь импульсов, содержащий два триггера, элемент И-НЕ, инвертор, два диода, резистор и конденсатор, причем единичный вход первого .триг гера соединен со входной шиной и входом элемента И-НЕ, другой вход которого соединен с единичным выходомпервого триггера и катодом одногоиз диодов, первый вывод резисторасоединен с шиной источника питания,а другой вывод - с анодами диодов,выводом конденсатора и нулевым входом второго триггера, единичный входкоторого соединен с выходом элементаИ-НЕ и катодом другого диода и черезинвертор - с выходной шиной, а нулевой выход соединен с нулевым входомпервого триггера, причем другой вывод конденсатора соединен с общейшиной 121. Недостатком известного формирователя импульсов является увеличение длительности выходных сигналов до величины, равной периоду следования входных импульсов при длительности входного сигнала логической единицы, равной длительности выходного импульса, и уменьшение длительности выходных сигналов до величины, равной длительности входного сигнала при длительности входного сигнала логической единицы, меньшей номинальной длительности выходного сигналаЦель изобретения - повышение стабильности длительности выходного импульса.Поставленная цель достигается тем, что в формирователе импульсов, содержащем два триггера, элемент И-НЕ, инвертор, диод, конденсатор и резистор, один вывод которого соединен с шиной источника питания, а другой - с анодом диода и с обкладкой конденсатора, вторая обкладка которого под. ключена кобщей шине, единичный вход первого триггера соединен со входной шиной и входом элемента И-НЕ, другой вход которого подключен к единичному выходу первого триггера, а выход элемента И-НЕ - к единичнОму входу второго триггера, единичный выход второго триггера соединен с катодом диода, анод которого подключен ко входу инвертора, выход которого подключен к нулевым входам триггеров., 20На чертеже представлена принципиальная схема предлагаемого формирова. теля импульсов.Формирователь импульсов состоит из двух триггеров 1 и 2, элемента И НЕ 3, инвертора 4, диода 5, резистора б, конденсатора 7, причем единичный вход триггера 1 соединен со входом 8 и входом элемента И-НЕ 3, другой вход;которого подключен к еди- ЗО ничному выходу триггера 1, а выход элемента И-НЕ 3 - к единичному входу триггера 2, нулевой выход которого связан с выходом 9 формирователя, а единичный - с катодом диода 5, анод которого соединен со входом инвертора 4,выход которого подключен к нулевым входам триггеров 1 и 2, с одним выводом резистора б, второй вывод которого соединен с шиной 10 источника питания, и конденсатором 7, второй 40 вывод которого соединен с общей шиной.Формирователь работает следующим образом.В исходном состоянии на вход 8 45 формирователя поступает уровень логического нуля. Конденсатор 7 разряжен, а на выходах триггера 1, элемента И" НЕ З,инвертора 4,выходе 9 формирователя - уровни логической единицы. 50При поступлении на вход 8 уровня логической единицы на выходе элемента И-НЕ 3 устанавливается уровень логического нуля, триггер 2 переключается и на выходе 9 формируется уро вень логического нуля, В дальнейшем процесс формирования выходного сигнала протекает независимо от уровня входного сигнала. Конденсатор 7 начинает заряжаться через резистор б от шины 10 источника питания, В момент достижения напряжения на конденсаторе 7 уровня переключения инвертора 4 на выходе последнего появляется нулевой уровень и оба триггера 1 и 2 переключаются, а конденсатор 7 разряжается через диод 5.Триггер 1 и элемент И-НЕ 3 служат для поддержания уровня логической единицы на единичном входе триггера 2, обеспечивая разряд конденсатора 7 сразу же после заряда его до порога переключения инвертора 4. Возврат триггера 1 в исходное состояние происходит в момент поступления на вход 8 уровня логического нуля, если длительность входного сигнала логической единицы превышает длительность выходного импульса, в противном случае триггер 1 не изменяет своего состояния за весь цикл работы.Подключение выхода инвертора 4 к нулевым входам триггеров 1 и 2 и соединение его входа с анодом диода 5, катод которого подключен к единичному выходу второго триггера 2, позволяет заряжать конденсатор 7 до порога переключения инвертора 4 независимо от длительности входного сигнала логической единицы и тем самым повысить стабильность длительности выходного импульса. Минимальная длительность входных сигналов ограничивается лишь быстродействием микросхем формирователя,Формула изобретенияФормирователь импульсов, содержащий два триггера, элемент И-НЕ, инвертор, диод, конденсатор и резистор, один вывод которого соединен с шиной источника питания, а другой - с анодом диода и с обкладкой конденсатора, вторая обкладка которого подключена к общей шине, единичный вход первого триггера соединен со входной шиной и входом элемента И-НЕ, другой вход которого подключен к единичному выходу первого триггера, а выход элемента И-НЕ - к единичному входу второго триггера, о т л и ч а ю щ и й с я тем, что, с целью увеличения стабильности длительности выходного импульса, единичный выход второго триггера соединен с катодом диода, анод которого подключен ко входу инвертора, выход которого подключен к нулевым входам триггеров.Источники информации, принятые во внимание при экспертизе1"Приборы.и техника экспериментаф, 1973, Р 4, с.12, рис. 13.2. Авторское свидетельство СССР 9 621077, кл. Н 03 К 5/04, 1977.Составитель М. ЛеоноваРедактор К. Николайчук ТехрЕдК.Табаиович Корректор М. КостаЗаказ 9063/60 Тираж 995 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, й, Раушская наб., д. 4/5 филиал ППП фПатентф, г. ужгород, ул. Проектнак
