Установка для нагрева колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

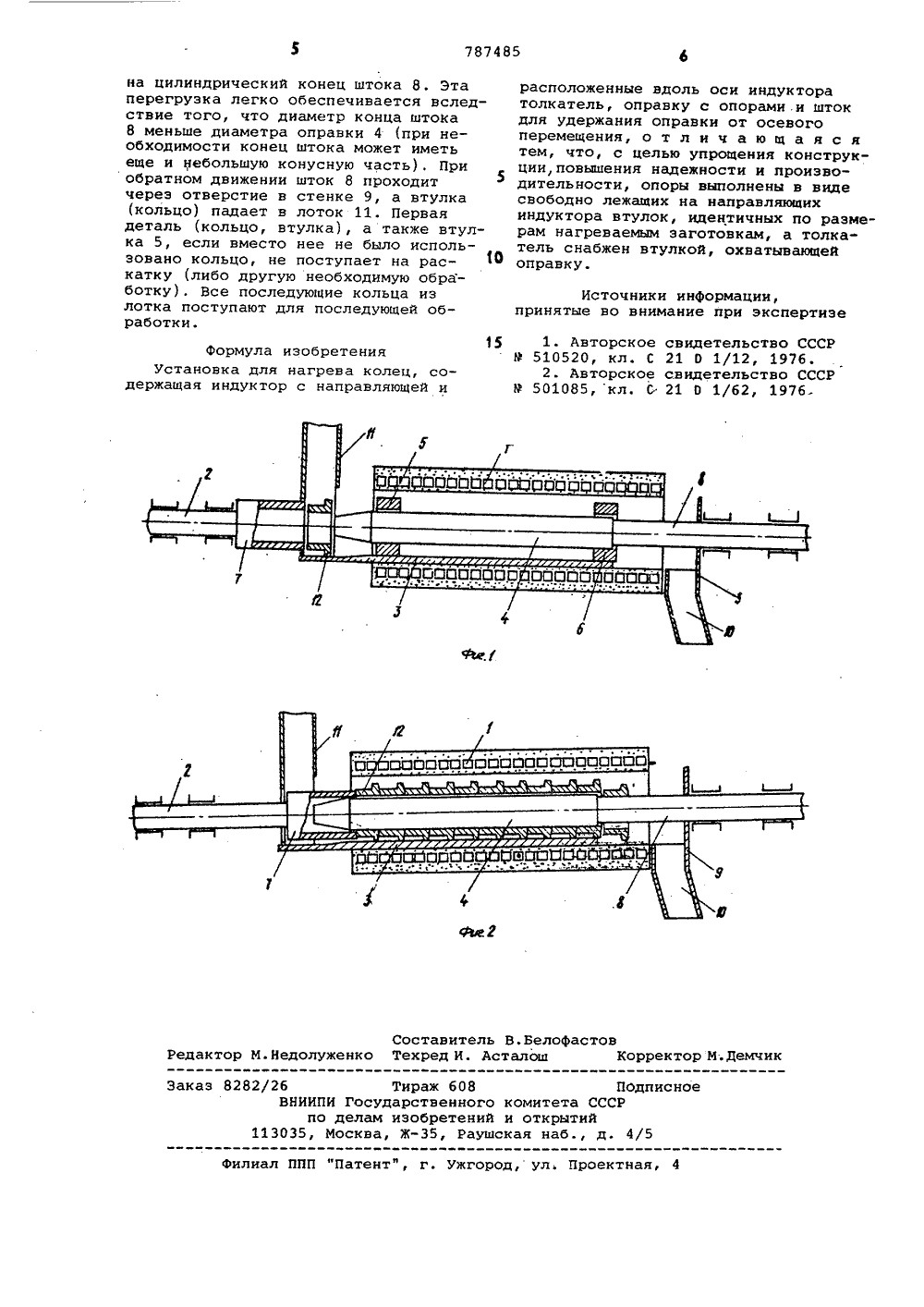

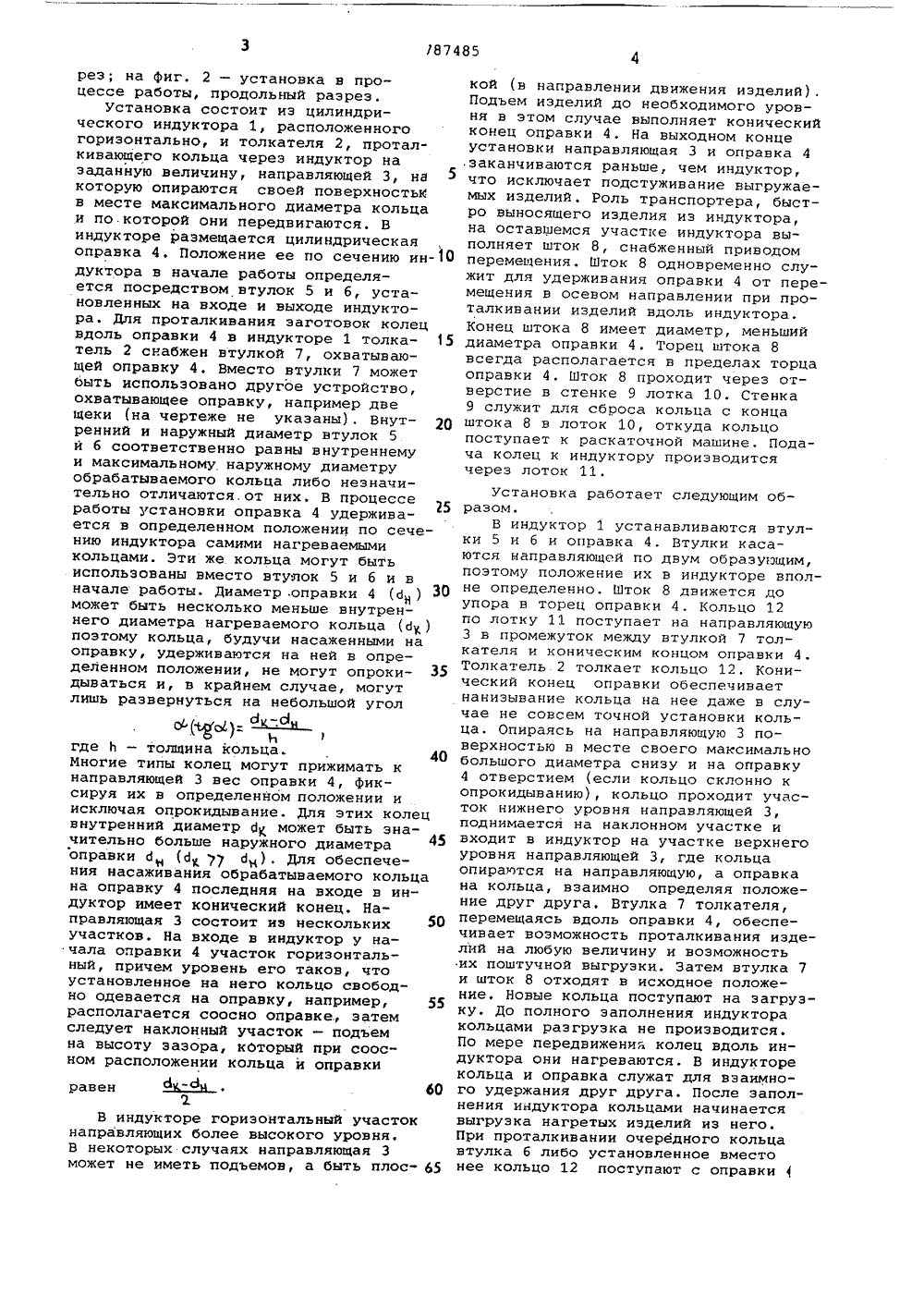

Союз Советских Социалистических Республик(22) Заявлено 070778 (21) 2639808/22-02 (5)м Кп С 21 0 1/06 с присоединением заявки Йо(23) Приоритет -Государственный комитет СССР по дедам изобретений н открытий(54) УСТАНОВКА ДЛЯ НАГРЕВА КОЛЕЦ Изобретение относится к индукционному нагреву и может быть использовано для нагрева заготовок перед гластической деформацией или термообработкой. 5Известна индукционная установка для нагрева мерных заготовок колец подшипников, содержащая горизонтально расположенный индуктор с направляющей, толкатель с подпружиненным 10 штоком и баластными пластинами, В этой установке нагреваемые кольца устанавливаются соосно в горизонтально расположенном индукторе и проталкиваются через него. Установка обес печивает быстрый и равномерный нагрев изделий 111 .Недостатком данной установки является то, что в ней не может быть обработан целый ряд изделий, в част ности заготовок колец подшипников (для раскатки.в машине до нужного размера), имеющих фигурный нецилиндрический профиль, например внутренних колец роликоподшипников. Вследствие 25 того, что центр тяжести таких колец смещен и не располагается над внешней опорной цилиндрической поверхностью, они не могут располагаться соосно индуктору и опрокидываются, что де лает невозможным их транспортирование через цилиндрический индуктор.Известна также установка для нагрева заготовок, включающая индуктор и расположенные вдоль оси его толка- тель, оправку с опорами и штоки для удержания оправки от осевого перемещения Я .Недостаток известной конструкции установки заключается в ее сложности, ненадежности в работе вследствие деформации оправки и низкая производительность иэ-за расположения нагреваемых заготовок с промежутками между ними. Цель изобретения - упрощение конструкции и повышение производительности процесса обработки заготовок колец с разнообразным наружным профилем.Поставленная цель достигается тем; что в известной установке опоры выполнены в виде свободно лежащих на направляющих индуктора втулок, идентичных по размера нагреваемым заготовкам, а толкатель снабжен втулкой, охватывающей оправку.На фиг. 1 показана установка перед началом работы, продольный раэ787485 Составитель В.Белофастоведактор М.Недолуженко Техред И. Асталош Корректор М.Д ПодписноСР 282/26 Тираж 60 ВНИИПИ Государственн по делам изобрете 113035, Москва, Ж, Рк го комитета ССий и открытийушская наб., д. лиал ППП "Патент", г. Ужгород, ул. Проектная, 4 на цилиндрический конец штока 8. Эта перегрузка легко обеспечивается вследствие того, что диаметр конца штока 8 меньше диаметра оправки 4 (при необходимости конец штока может иметь еще и небольшую конусную часть), Приобратном движении шток 8 проходит через отверстие в стенке 9, а втулка (кольцо) падает в лоток 11. Первая деталь (кольцо, втулка), а также втулка 5, если вместо нее не было использовано кольцо, не поступает на раскатку (либо другую необходимую обра- ботку). Все последующие кольца из лотка поступают для последующей обработки. Формула изобретенияУстановка для нагрева колец, содержащая индуктор с направляющей и расположенные вдоль оси индукторатолкатель, оправку с опорами и штокдля удержания оправки от осевогоперемещения, о т л и ч а ю щ а я с ятем, что, с целью упрощения конструкции,повышения надежности и производительности, опоры выполнены в видесвободно лежащих на направляющихиндуктора втулок, идентичных по размерам нагреваемым заготовкам, а толкатель снабжен втулкой, охватывающейоправку. Источники информации,принятые во внимание при экспертизе1Авторское свидетельство СССР 9 510520, кл. С 21 О 1/12, 1976.2. Авторское свидетельство СССР Р 501085, кл. С 21 О 1/62, 1976
СмотретьЗаявка
2639808, 07.07.1978
ПРЕДПРИЯТИЕ ПЯ А-3602
ГРОМОВ НИКОЛАЙ НИКОЛАЕВИЧ, МАТИН ЯКОВ ИСАКОВИЧ, РЕЙЗ АРКАДИЙ ВЕНИАМИНОВИЧ, РЫСКИН СОЛОМОН ЕФИМОВИЧ, ШЕВЧЕНКО ВИКТОР ГЕННАДЬЕВИЧ, ВЕРНОВСКИЙ СЕМЕН ДАВИДОВИЧ
МПК / Метки
МПК: C21D 1/06
Опубликовано: 15.12.1980
Код ссылки
