Грохот

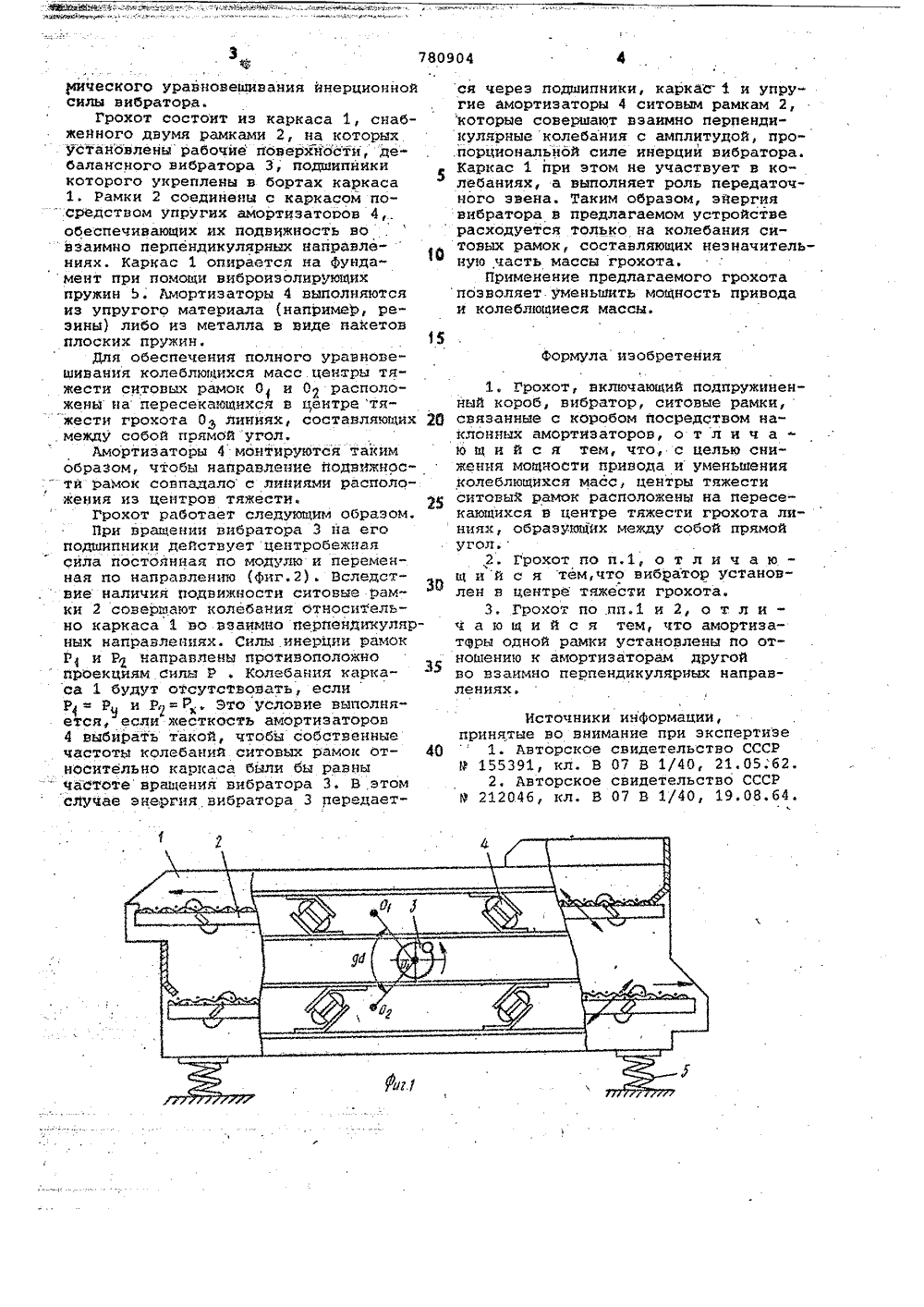

Сеев Соватсиин Социалистических Ресйублик(23) Приоритет сударстаенныб номнт СССР о делам изобретений и открытий(72) Автор изобретен Н,В.Сухин Донецкий ордена Трудового Красного Знамен политехнический институт Иинистерства выс и среднего специального образбвания Украи егоскойИзобретение относится к техникеразделения материалов по крупностии может быть использовано в угольной,горнорудной, строительной; химической и других отраслях народного хозяйства,Известен вибрациояный грохот, включающий подпружиненный каркас, приводимый в движение двумя самосинхронизирующимися дебалансными вибраторами 10и систему ситовых рамок, соединенныхс каркасом с помощью наклонных пакетов плоских пружин. Вибраторы при работе грохота сообщают каркасу прямолинейные вертикальные колебания. Ситовые рамки, при этом, совершают направленные колебания вдоль плоскихпружин 1.Недостатком этой конструкции является то, что для получения направлен ных колебаний ситовых рамок, которыесоставляют незначительную часть массы грохота, необходимо приводить вдвижение каркас, обладающий большоймассой. это приводит к нерационально му расходу энергии, к необходимостиустановки вибраторов завышенной мощности.Известен,подпружиненн 30 также грохот, включающийый каркас, приводимый в 2движение одной или несколькими парами дебалансных вибраторов, и системуситовых рамок, связанных с каркасомнаклонными пакетами плоских пружин.Ситовые рамки этого грохота снабженыпротивовесами (2,Недостатком грохота является то,что дЛя ПриведЕння в движеиие колебательной системы требуется привод завышенной мощности,Цель изобретения - снижение мощности привода и уменьшение колеблющихся масс. Поставленная цель достигается тем, что в грохоте, имекщем подпружиненный каркас, дебалансный вибратор,две ситовые рамки, связанные с каркасом наклонными амортизаторами, центры тяжести ситовых рамок расположены на пересекающихся в центре тяжести грохота линиях, составляющих между собой прямой угол. Кроме того, вибратор установлен в. центре тяжести грохота, а амортизаторы одной рамки установлены по отношению к амортизаторам другой во взаимно перпендикулярных направлениях.На. фиг,1 изображена принципиальная схема грохота ф на фиг.2 - схема дина7 В 0904 Формула изобретения ммического уравновешивания инерционнойсилы вибратора.Грохот состоит из каркаса 1, снабженного двумя рамками 2, на которыхуСтановлены рабочие поверхноати, дебалансного вибратора 3, подшипнйкикоторого укреплены в бортах каркаса1. Рамки 2 соединены с каркасом по":средством упругих амортизаторов 4,.обеспечивающих их подвижность вовзаимно перпендикулярных направлениях. Каркас 1 опирается на Фундамент при помощи виброизолирующихпружин 5. Амортизаторы 4 выполняютсяиз упругого материала (наприме, резины) либо из металла в виде накетовплоских пружин. 15Для обеспечения полного уравновешивания колеблющихся масс центры тяжести ситовых рамок О и 02 расположены на пересекающихся в пентре тяжести грохота 0 линиях составляющих 2 цмежду собой прямой угол,Амортизаторы 4 монтируются такимобразом, чтобы направление подвижнос" ти рамок совпадало с линиями расположения из центров тяжести, 25Грохот работает следующим образом.При вращении вибратора 3 на егоподшипники действует центробежнаясила постоянная по модулю и переменная по направлению (фиг.2). Вследствие наличия подвижности ситовые рамки 2 соверюают колебания относительно каркаса 1 во взаимно перпендикулярных направлениях. Силы. инерции рамокР и Р направлены противоположногроекциям силы Р . Колебания каркаса 1 будут отсутствовать, еслиР 4 = Р и Р = Р. Это условие выполняется, если жесткость амортизаторов4 выбирать такой, чтобы собственныечастоты колебаний ситовых рамок от Оносительно каркаса были бы равны - частоте вращения вибратора 3, В этомслучае энергия вибратора 3 передается через подшипники, каркж 1 и упругие амортизаторы 4 ситовым рамкам 2,которые совершают взаимно перпендикулярные колебания с амплитудой, пройорциональной силе инерции вибратора.Каркас 1 при этом не участвует в колебаниях, а выполняет роль передаточного звена. Таким образом, эйергиявибратора в предлагаемом устройстверасходуется только на колебания ситовых рамок, составляющих незначительную часть массы грохота,Применение предлагаемого грохотапозволяет уменьшить мощность приводаи колеблющиеся массы,1, Грохот, включающий подпружиненный короб, вибратор, ситовые рамки,связанные с коробом посредством наклонных амортизаторов, о т л и ч аю щ и й с я тем, что, с целью снижения мощности привода и уменьшенияколеблющихся масс, центры тяжестиситовых рамок расположены на пересекающихся в центре тяжести грохота линиях, обраэующнх между собой прямойугол.,2. Грохот по п,1, о т л и ч а ющ и й с я тем,что вибратор установлен в центре тяжести грохота,3, Грохот по .пп,1 и 2, о т л ич а ю щ и й с я тем, что амортизаторы одной рамки установлены по отношению к амортизаторам другойво взаимно перпендикулярных направлениях,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР 9 155391, кл. В 07 В 1/40, 21.05.62. 2, Авторское свидетельство СССР Р 212046, кл. В 07 В 140, 19,0 В.64.11303 иал ППП "Патентф, г.ужгород, ул,Проек 4 Тираж Государств делам изобр Москва, Ж677 Подписииого комитета СССРтений и открытийРаушская наб., д.4/5
