Устройство для создания ионизированной струи воздуха

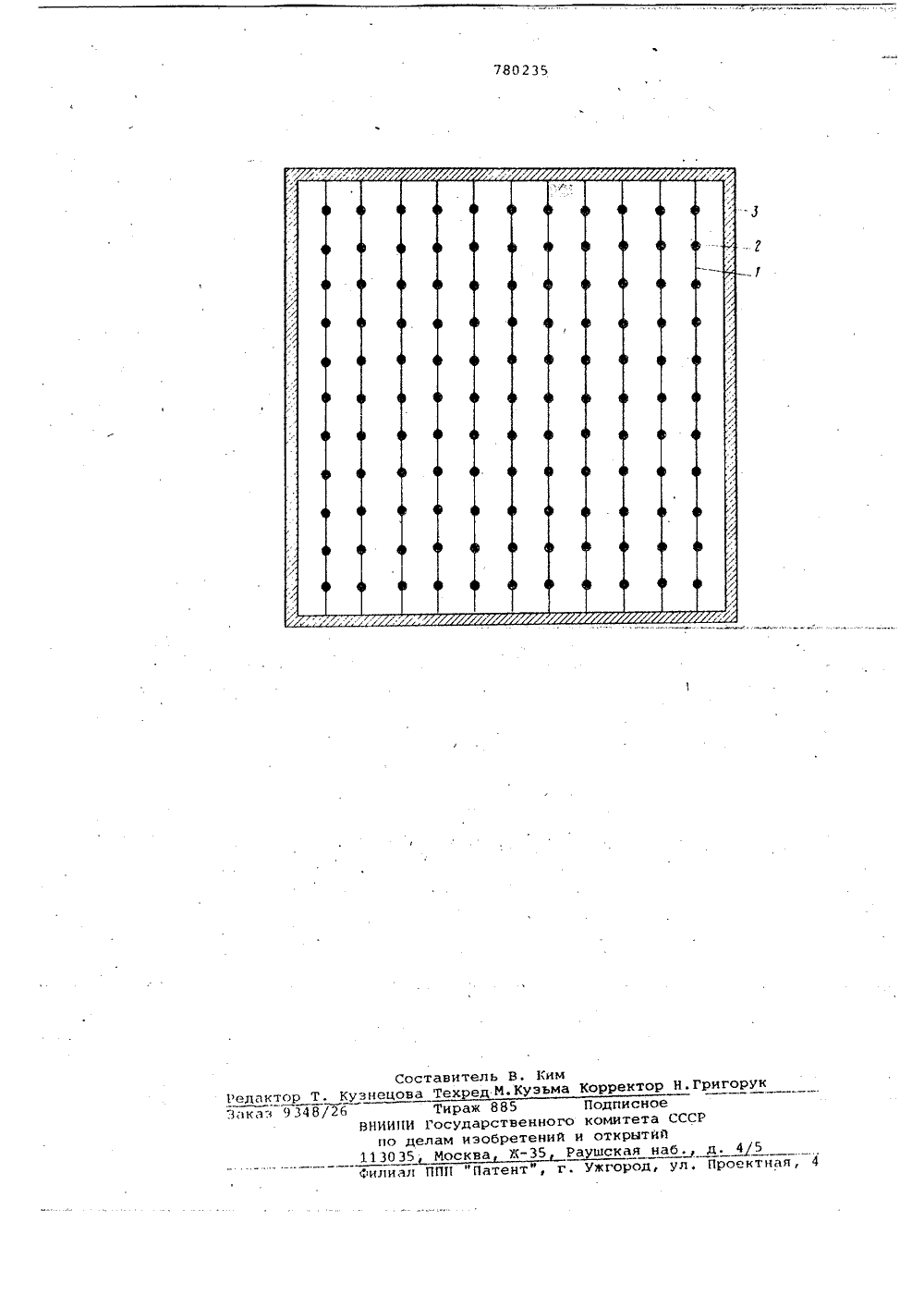

Союз Советския Социалистических Республик(22) Заявлено 11. 01. 79 (21)2712822/18-25 51)М )з с присоединением заявки Йо Н 05 Р 1/00 Государственный комитет СССР ио делам изобретений и открытий(71) Заявитель Новосибирский институт инженеров железнодорожного транспорта(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ИОНИЗИРОВАННОЙ СТРУИВОЗДУХА Изобретение относится к области техники создания ионизированных газовых потоков и может быть использовано в горнорудной, химической и других отраслях промышленности при разработке вентиляционных устройств.Известны устройства для создания ионизированных газовых потоков, содержащие коронирующие и некоронирующие электроды 11Они могут быть использованы для создания ионизированных потоков воз" духа с целью вентиляции, однако обла дают невысокой эФфективностью,В этом устройстве коронирующие электроды выполнены в виде решетки с иглами, расположенными равномерно по всей поверхности электрода.При равномерной плотности игл отрицательное влияние на работу устройства оказывает краевойэффект, выражающийся в том, что напряженность электрического поля у игл, расположенных на краях коронирующего электрода(у стенок воздуховода)оказывается выше, чем напряженность поля у игл, расположенных в средней части электрода. Поэтому не вся поверхность электродов используется эффективно. Кроме того, при повышении напряжения у игл, расположенных на краях электрода, образуется дуговой разряд.Наиболее близким к предложенномуявляется устройство для создания ио ниэированной струи воздуха, содержащее коронирующие электроды, вы-полненные в виде острий и установленные на сетке, размещенной внутривоздуховода поперек направления дви жения воздуха, и некоронирующие электроды, установленные против коронирующих электродов на одном и том жерасстоянии от них 2Это устройство также обладает от меченным недостатком.Целью изобретения является повышение эффективности, устройства засчет выравнивания напряженности поляво всех межэлектродных промежутках.20 цель достигается тем, что коронирующие электроды установлены суменьшающимся к стенкам воздуховодашагом.Достаточно простая конструкция 25 устройства реализуется в том случаекогда острия установлены с переменным шагом на прнстеночных участкахсетки с шириной, не меньшей расстояния между коронирующими и некорони рующими электродами, Кроме того, шагмежду рядами Острий по направлению к стенке можно выбрать постоянным, а расстояние между остриямц в ряду может быть установлено в соответстВйи с сООтй 10 шеци 5 ми 1; = ЬЬ 1 н 1С-Б 1 п 1 сб), 5ЬО = 01 С 11где )1 в расстояние между коронирующим и некоронируюцим электродами;0Ю - шаг между остриями в 1 -томпо порядку ряду от участкас постоянным шагом Ь ме.хдуостриями.Сущность изобретения поясняется 15чертежом, ца котором приведен вид коронирующего электрода с расположениемигл.Коронирующий электрод 1 с остриямиуглами 2 установлен в воздуховоде 3. 2 ОВ средней части коронирувщего электрода иглы расположены равномерно с шагом М . На участке шириной % у стенок воздуховода иглы установлены спеременной плотностью. Шаг игл цаэтом участке по мере приближения кстенкам воздуховода уменьшается. Первый ряд игл с переменной плотностьвУстановлец на расстоянии =Ь(ь 1 п 2 с 6ьпс 6) от последнего ряда игл с раВцомерной плотностью, Второи ряд иглс переменной плотностью расположенближе к стенкам воздуховода ца расстОЯнии Д =Ь(51 пЭФ -51 п 2 сК) От перво 2го и т.д.Работает устройство следующим об- З 5разом,При подаче напряжения между короцирувщим инекоронирувщим электродами возникает электрическое поле,Благодаря переменному шагу игл у сте Онок воздуховода краевой эффект небудет оказывать отрицательного действия так как ближе расположенныеиглы будут оказывать большее экранирующее влияние друг на друга, Приэтом, как показывают расчеты, в предложенном устройстве напряженностьэлектрического поля у всех игл будетодинаковой, аинтенсивность иоцизации - равномерной по всей поверхностикоронирующего электрода.Благодаря выполнению коронирувщего электрода с переменным шагом игл,уменьшающимся к стенкам воздуховода,эффективно используется вся поверхность электрода и как показали испытания имеется возможность увеличитьнапряжение питания устройства, Этов целом позволяет заметно повыситьэффективность устройства,Формула изобретения1. Устройство для создация иоцизированной струи воздуха, содержащее коронирувщие электроды, выполненные в виде острий и установленные на сетке, размещенной внутри воздуховода поперек направления движения воздуха, и некоронирующие электроды, установленные против коронирующих элек- " тродов ца одном и том же расстоянии от них, о т л и ч а в щ ее с я тем, что, с целью повышения эффективности устройства за счет выравнивания напряженности поля во всех межэлектродных промежутках, коронирующие электроды установлены с уменьшающимся к стенкам воздуховода шагом.2, Устройство по и. 1, о т л и ч а ю щ е е с я тем, что острия установлены с переменным шагом на пристенбчцых участках сетки с ширинои, не ме 11 ьшей расстояния между коронирующими и некоронирувщими электродами3, Устройство по п.п. 1 и 2, о тл и ч а ю щ е е с я тем, что шаг между рядами острий по направлению к стенке постоянен,а расстояние между остриями в ряду установлено в соответствии с соотношением:= ЬЬПф 1)оС - ЬЮ 1 с 6),Ь 01 = О 1 ГС 51 п 1 1 где и - расстояние между коронирующим и некоронирующим электродами;1; - шаг между остриями в 5. -томпо порядку ряду от участкас постоянным шагом, 61, междуостриями,Источники информации,принятые во внимание при экспертизе1, Патент СШЛ Р 3751715,кл, 317-4, 1973,2. Патент США Р 3638088,кл. 313-б 3, опублик. 1972 (прототип)
