Грохот

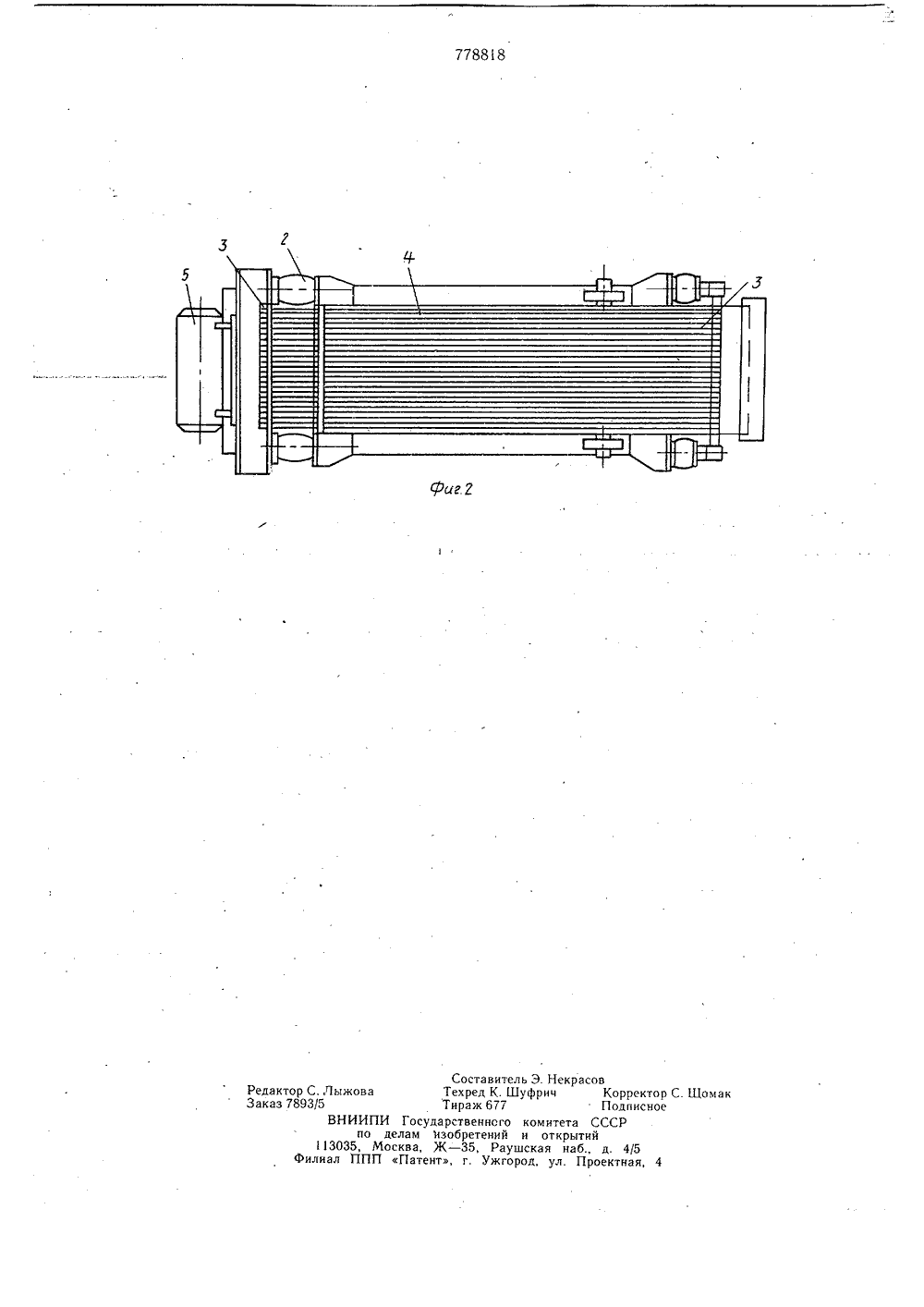

1 се Очумелпетен, но тси.- .ио 1 ДаффЧф -О П Е ИЗЬБРЕТЕН ИЯ Союз СоветскихСоциалисткческихРеспублик и 1778818 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУао делам изобретеиий и открытийДата опубликования описания 25.11.80 М. В, Верхотуров, В. А. Северюхин, А, Д. Панишев, В. М. Лубов и Г. В, Пушкарев(72) Авторы изобретения Кузнецкий научно-иссЛедовательский и проектно-конструкторский институт углеобогащения КузНИИУглеобогащение(54) ГРОХОТ 1Изобретение относится к грохочению влажных материалов на струнной просеивающей поверхности.Известен грохот для просеивания высоко- влажных материалов, содержащий загрузочное устройство, короб, струнную просеивающую поверхность, выполненную из двух частей, расположенных под углом друг к другу, устройства для натяжения сит, вибратор, вентилятор и разгрузочные устройства Исходный материал через загрузочное устройство поступает на вертикальную часть струн о ного сита, установленного на коробе. Воздушным потоком, создаваемым вентилятором, мелкая фракция материала продукает- ся через вертикальную часть сита, Дополнительный просев происходит на горизонтальной части сита 1.15Однако колебание просеивающей поверхности осуществляется совместно с коробом, при этом достижение требуемых вибрационных ускорений ограничивается прочностью короба и отрицательными явлениями колебаний больших масс.Наиболее близким к изобретению потех=" нической сущности и конструктивному выполнению является струнный грохот, содер 2жащий загрузочное и разгрузочное устройства, короб с гребенкой для крепления струнной просеивающей поверхности и устройство для колебания струн в вертикальной плоскости, выполненное в,виде пластины, закрепленной между двумя планками. При колебаниях короба устройство сообщает струнам колебания в направлении, перпендикулярном плоскости просеивающей поверхности. При этом каждая вторая струна решета перемещается в вертикальной плоскости относительно короба и соседних струн. Оптимальный режим перемещения подвижных струн в вертикальной плоскости, при котором достигается наилучший эффект сепарации для фракций определенного размера, устанавливается изменением веса съемного груза 2 . Недостатком грохота является невысокая удельная производительность из-за быст. рого снижения амплитуды колебаний струн по мере удаления от источника колебания и необходимости совместных колебаний струнной поверхности с коробом.Цель изобретения - повышение удельной производительности грохочения путем не778813посредственного сообщения струнам устойчивых по длине колебаний.Поставленная цель достигается тем, чтов грохоте, содержащем загрузочное и разгрузочное устройства, короб с гребенкой длякрепления струнной просеивающей поверхности и вибратор направленного действия,просеивающая поверхность через подпружиненную гребенку соединена с вибратором, колебания которого совпадают с направлениемструн просеивающей поверхности.На фиг, 1 схематически изображен опи рсываемый грохот, вид сбоку; на фиг. 2 -то же, вид в плане.Грохот состоит из короба 1, на которомустановлены амортизаторы 2. На амортизаторах крепятся гребенки 3. В гребенках 315с определенным шагом закреплены струныпросеивающей поверхности 4, колебания которым передаются в продольном направлении вибратором 5. Таким образом, вибрация передается непосредственно только просеивающей поверхности 4. Короб 1 уста- грновлен на опорах 6, жестко связанных срамой 7, Для подачи исходного материалаи разгрузки продуктов грохочения грохотснабжен загрузочным 8 и разгрузочными 9и 10 устройствами,Грохот работает следующим образом.Исходной материал через загрузочноеустройство 8 поступает на просеивающуюструнную поверхность 4. Мелкие частицыпросеиваются между струнами в разгрузочное устройство 9, а надрешетный продукт поступает в устройство 10,Предложенное устройство для рассева, например, высоковлажных углей подиаметру разделения 6 мм позволяет получить за счет увеличения удельной производительности экономический эффект 120 тыс. р. в год на одну машину площадью 12 - 15 м.Формула изобретенияГрохот, содержащий загрузочное и разгрузочное устройства, короб с гребенкой длякрепления струнной просеивающей пОверхности и вибратор направленного действия,отличающийся тем, что, с целью повышенияудельной производительности грохочения путем непосредственного сообщения струнамустойчивых по длине колебаний, просеивающая поверхность через подпружиненную гребенку соединена с вибратором, колебания которого совпадают с направлением струнпросеивающей поверхности,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР411922; кл. В 07 В 9/00, 09.11.71.2. Авторское свидетельство СССР401422, кл. В 07 В 1/12, 30.08.71 (прототип).ом Редактор С. ЛыжоваЗаказ 7893/5ВНИИПпо113035, МФилиал ППП итель Э. Некрасов, нуфрич Корректо7 Подписноего комитета СССРй и открытийаушская наб., д. 4/5жгород, ул. Проектная, 4 Состав Техред К Тираж 67 Государственно лам изобретени ква, Ж - 35, Р Патент, г. У
