Уплотнение сосудов высокого давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 773345
Автор: Задерей
Текст

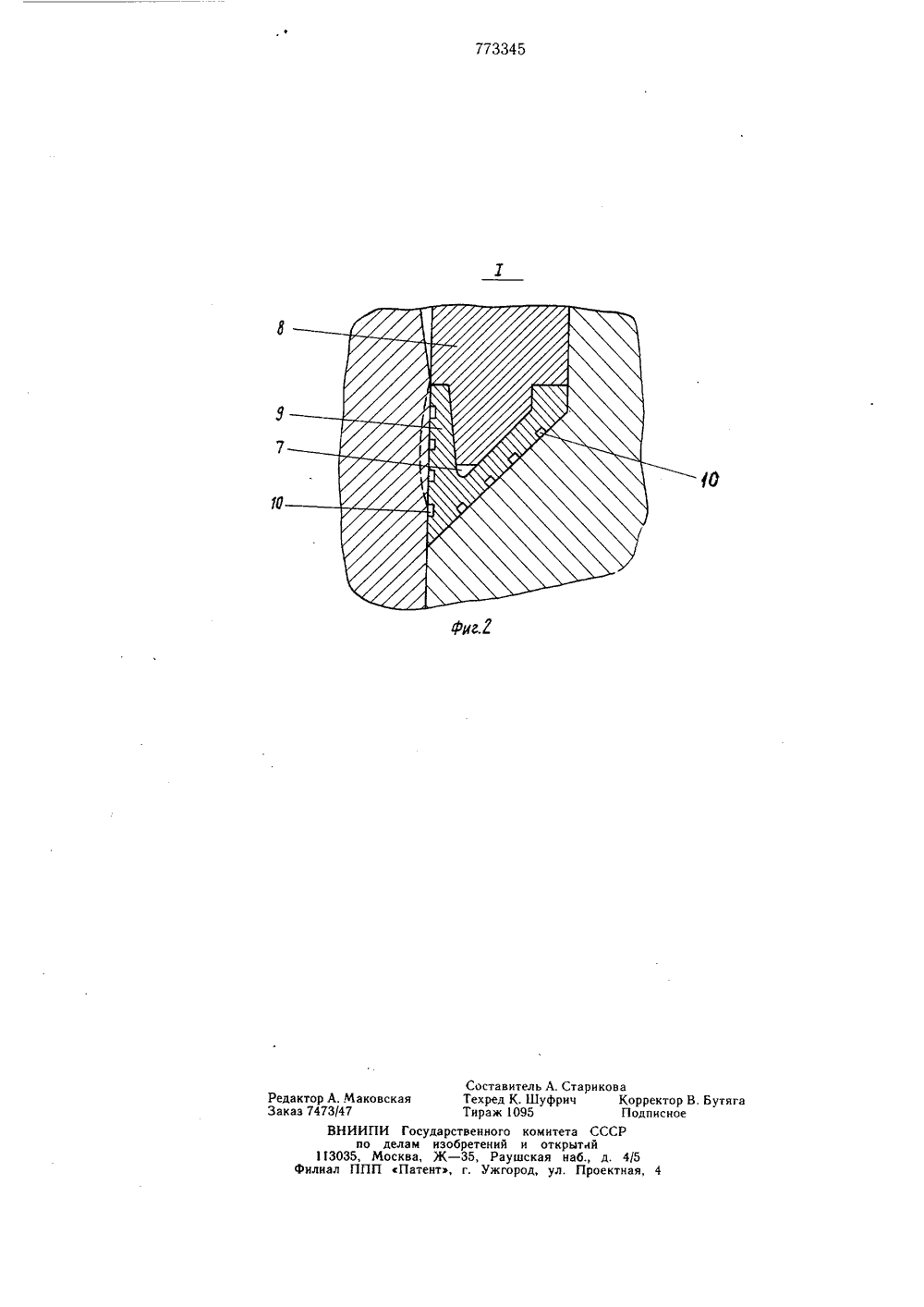

пат-. и Око, а.ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик 11 773345 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУпо делам изобретений и аткрытий(54) УПЛОТНЕНИЕ СОСУДОВ ВЫСОКОГО ДАВЛЕНИЯ Изобретение относится к машиностроению и может использоваться в сосудах высокого давления, работающих при высокой температуре.Известны уплотнения сосудов высокого давления, состоящие из жесткого клинообразного кольца, зажатого между накидным фланцем, крышкой и внутренней поверхностью стенки сосуда 1 и 12.Однако такие уплотнения имеют ряд недостатков. Например, при разборке соединения возникают трудности с извлечением клинообразного кольца. Для упрощения этой операции производят подрыв кольца с помощью давления, подаваемого под крышку сосуда при отвернутых гайках. Таким образом, сдвигают крышку вместе с кольцом.При разборке сосуда поверхности на корпусе, к которым прижимается кольцо, повреждаются и их требуется зачищать, В результате многократных зачисток на поверхности корпуса образуется углубление по всей окружности. При длительной эксплуатации величина такого углубления может достигать 0,5 мм.Применяемые кольца сплошного сечения имеют большую жесткость. Это приводит к тому, что давление в сосуде, при котором осуществляется подрыв крышки и кольца, может достигнуть величины, недопустимой для данного сосуда. Кроме того, при большом давлении подрыва крышка сильно подбрасывается вверх.Цель изобретения - снижение усилияподрыва крышки за счет уменьшения жесткости клинообразного кольца.Указанная цель достигается тем, что вклинообразном металлическом кольце вытп полнена кольцевая проточка, а на выступенакидного фланца - кольцевой зуб, взаимодействующий с кольцевой проточкой клинообразного кольца.На фиг. 1 схематически изображено предлагаемое уплотнение, разрез; на фиг. 2 - узел 1 на фиг. 1.В корпусе 1 установлена крышка 2, ав канавке между ними - клинообразное металлическое кольцо 3, поджимаемое фланцем 4 с выступом 5 посредством шпилек 6 с гайками. В кольце выполнена кольцевая проточка 7, а на выступе фланца кольцевой зуб 8.Таким образом, кольцо имеет Ъ-образныйпрофиль сечения с наружной стенкой 9.77334510Составитель А. Старикова Редактор А.Маковская Техред К,. Шуфрич Корректор В. Бутяга Заказ 7473/47 Тираж 1095 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открвтнй 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2470390, 04.04.1977
ПРЕДПРИЯТИЕ ПЯ Г-4781
ЗАДЕРЕЙ НИКОЛАЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16J 13/02
Метки: высокого, давления, сосудов, уплотнение
Опубликовано: 23.10.1980
Код ссылки
<a href="https://patents.su/3-773345-uplotnenie-sosudov-vysokogo-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение сосудов высокого давления</a>
