Генератор импульсов для управления тиристорным преобразователем

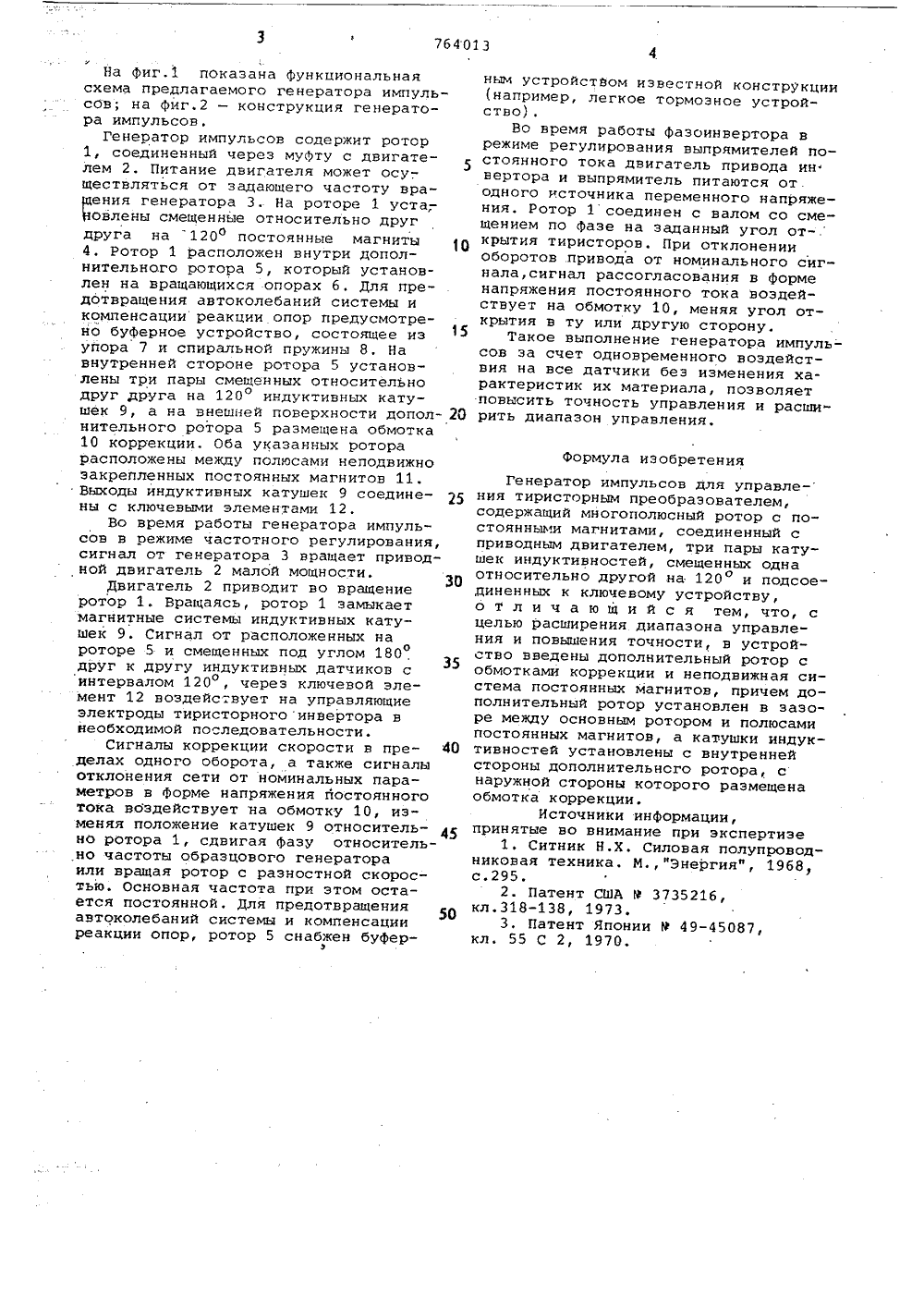

/ОПИСАНЙЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТМЬСТВУ рн 764013 Союз Советскик Социалистических Республик(22) Заявлено 03, 10. 75 (21) 2177572/24-07с присоединением заявки Мо(51)М. Кл.3 Н 02 К 29/00 Государственный комитет СССР по делам изобретений и открытий(54) ГЕНЕРАТОР ИМПУЛЬСОВ ДЛЯ УПРАВЛЕНИЯ ТИРИСТОРНЫМ ПРЕОБРАЗОВАТЕЛЕМ 1Изобретение относится к электротехнике и может быть использовано для систем управления автоматизированного электропривода.Известны генераторы импульсов для 5 систем управления тиристорными преобразователями, выполненные на различных полупроводниковых элементах в виде схем логикй аналогового или дискретного действия 11 .10Недостатком этих устройств является высокая сложность, стоимость и низкая помехозащищенность.Известны другие генераторы импульсов, которые имеют более простую схе му за счет использования в качестве генератора импульсов, механически со-. единенного с валом двигателя, специального генератора, содержащего ротор из постоянного магнита и три катушки 20 индуктивностей, сдвинутых одна относительно другой на 120 эл.градусов. Для управления сдвигом импульсов при регулировании используются насыщающиеся пик-трансформаторы 21, 25Недостатком этого устройства является сложность симметрирования управляющих сигналов из-за неодинаковости параметров пик-трансформаторов при их намагничивании, -что приводит к неравномерной загрузке тиристоров, а "; также малый диапазон коррекции сигналов управления.Наиболее блиэким техническим решением к предлагаемому изобретению является генератор импульсов для управления тиристорными преобразователями, содержащий многополюсный ротор с по-. стоянными магнитами, соединенный с приводным двигателем, три пары катушек индуктивностей, смещенных относительно друг друга на 120 и подсоеодиненных к ключевому устройству (31 . Недостатки этого устройства аналогичны предыдущемуЦелью изобретения является расширение диапазона и повышение точностиуправления.Цель достигается тем, что в устройство введены дополнительный ротор с обмотками коррекции и неподвижная си-, стема постоянных магнитов, причем дополнительный ротор установлен в зазоре между основным ротором и полюсами постоянных магнитов, а катушки индуктивности установлены с внутренней стороны дополнительного ротора, на наружной поверхности которого размещена обмотка коррекции./На Фиг.1 показана функциональная схема предлагаемого генератора импульсов; на фиг.2 - конструкция генератора импульсов.Генератор импульсов содержит ротор 1, соединенный через муфту с двигателем 2. Питание двигателя может осу-.5 ществляться от задающего частоту враения генератора 3. На роторе 1 уста; овлены смещенные относительно друг друга на 120 постоянные магниты 4, Ротор 1 расположен внутри дополнительного ротора 5, который установлен на вращающихся опорах 6. Для предотвращения автоколебаний системы и компенсации реакции опор предусмотрейо буферное устройство, состоящее иэ упора 7 и спиральной пружины 8. На внутренней стороне ротора 5 установлены три пары смещенных относительно друг друга на 120 индуктивных катушек 9, а на внешней поверхности допол нительного ротора 5 размещена обмотка 10 коррекции, Оба указанных ротора расположены между полюсами неподвижно закрепленных постоянных магнитов 11, Выходы индуктивных катушек 9 соедине- д 5 ны с ключевыми элементами 12.Во время работы генератора импульсов в режиме частотного регулирования, сигнал от генератора 3 вращает приводной двигатель 2 малой мощности.Двигатель 2 приводит во вращение ротор 1. Вращаясь, ротор 1 замыкает магнитные системы индуктивных катушек 9. Сигнал от расположенных на роторе 5 и смещенных под углом 180 друг к другу индуктивных датчиков с интервалом 120 , через ключевой элеомент 12 воздействует на управляющие электроды тиристорного инвертора в необходимой последовательности.Сигналы коррекции скорости в пре делах одного оборота, а также сигналы отклонения сети от номинальных параметров в Форме напряжения постоянного тока воздействует на обмотку 10, изменяя положение катушек 9 относитель но ротора 1, сдвигая Фазу относительно частоты образцового генератора или вращая ротор с разностной скоростью. Основная частота при этом остается постоянной, Для предотвращения автоколебаний системы и компенсации реакции опор, ротор 5 снабжен буферным устройстйом известной конструкции (например, легкое тормозное устройство).Во время работы фаэоинвертора в режиме регулирования выпрямителей постоянного тока двигатель привода ин вертора и выпрямитель питаются от. одного источника переменного напряжения. Ротор 1 соединен с валом со смещением по Фазе на заданный угол от-крытия тиристоров, При отклонении оборотов привода от номинального сигнала, сигнал рассогласования в форме напряжения постоянного тока воздействует на обмотку 10, меняя угол открытия в ту или другую сторону.Такое выполнение генератора импуль- сов эа счет одновременного воздействия на все датчики беэ изменения характеристик их материала, позволяет повысить точность управления и расширить диапазон управления. Формула изобретенияГенератор импульсов для управле-ния тиристорным преобразователем,содержащий многополюсный ротор с постоянными магнитами, соединенный сприводным двигателем, три пары катушек индуктивностей, смещенных однаотносительно другой на 120 и подсоединенных к ключевому устройству,о т л и ч а ю щ и й с я тем, что, сцелью расширения диапазона управления и повышения точности, в устройство введены дополнительный ротор собмотками коррекции и неподвижная система постоянных магнитов, причем дополнительный ротор установлен в зазоре между основным ротором и полюсамипостоянных магнитов, а катушки индуктивностей установлены с внутреннейстороны дополнительного ротора, снаружной стороны которого размещенаобмотка коррекции.Источники информации,принятые во внимание при экспертизе1. Ситник Н.Х. Силовая полупроводниковая техника, М.,"Энергия", 1968,с295.2. Патент США 9 3735216,кл.318-138, 1973.3. Патент Японии Р 49-45087,кл. 55 С 2, 1970,764013 ль А.ЛебедевБарадулина Корректор И.Муска Сост авэнецова Техред дакто одписно За П "Патвнт", г.ужгород, ул.Проектная Филиал 6296/46 Тираж 783 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д
