Устройство для программного управления

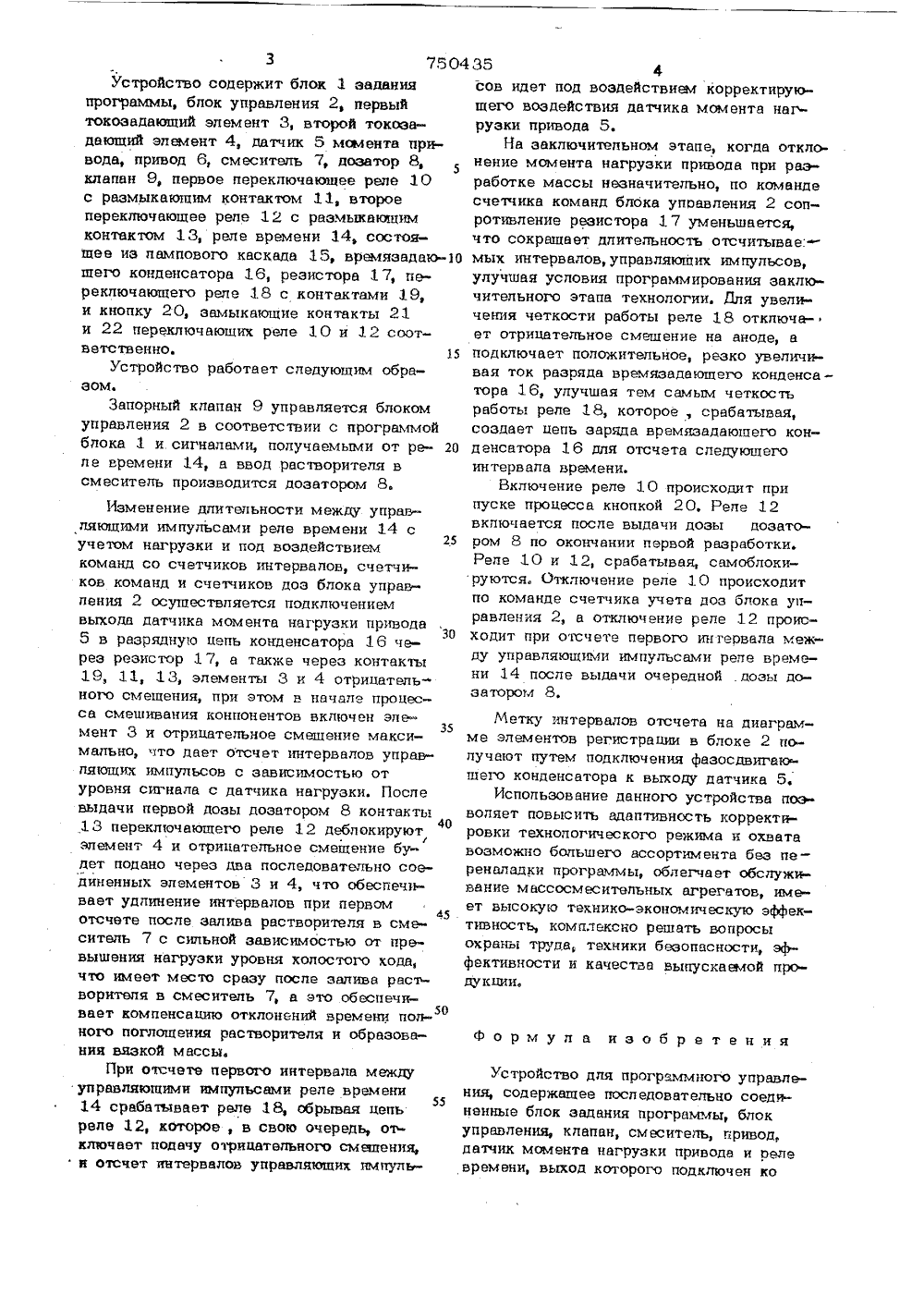

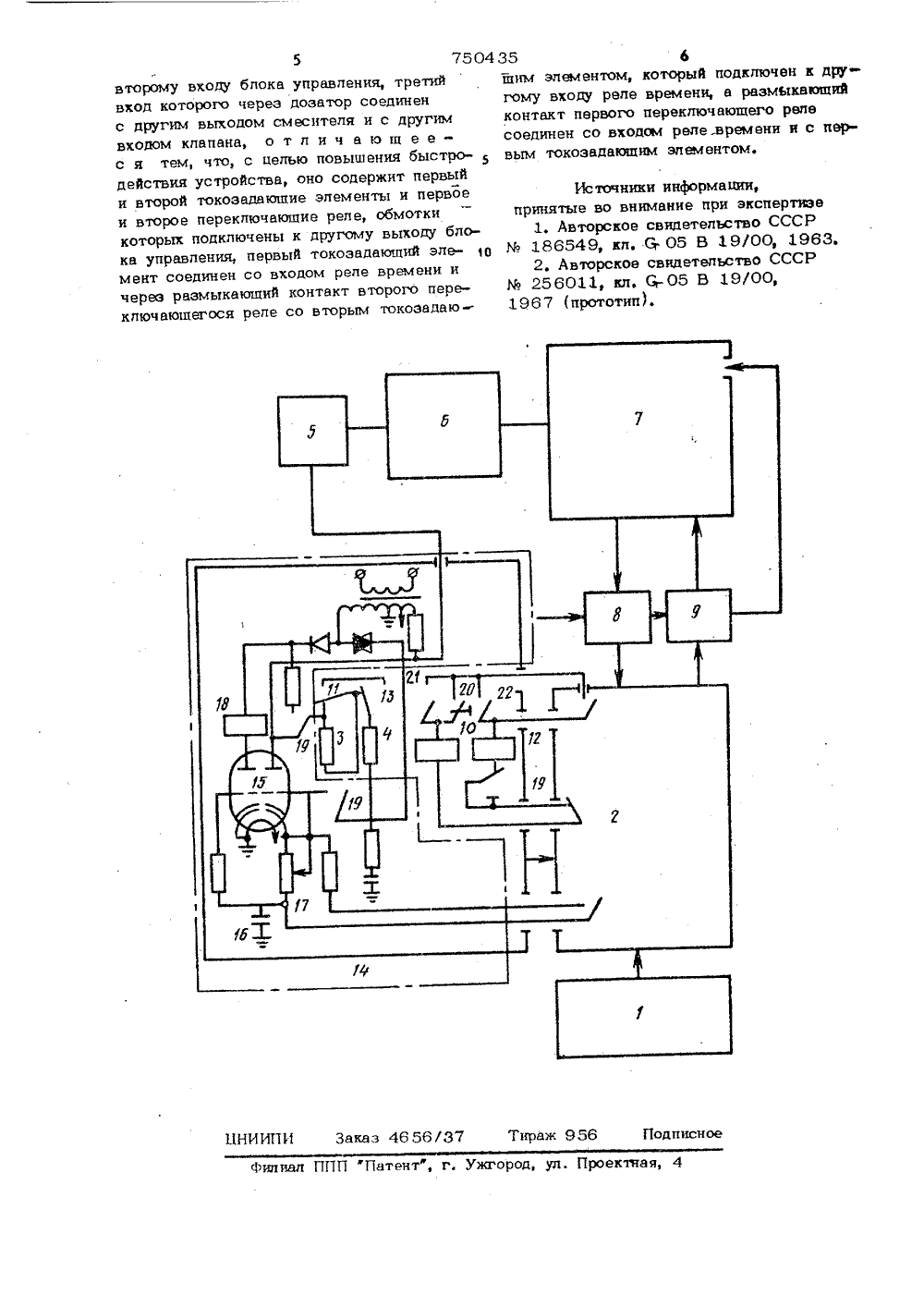

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИ ЗОБРЕТЕ Н ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ750435(21 ) 25 701 06/1 8/02 с присоепинеиием заявки Рй -ударстееннын комитет СССР(53) УДК 621.503 .55 (088.8) открытн Дата опубликования описания 25,07.8 72) Автор изобретени Г. Ф, Мака 71) Заявитель имский ордеча Октябрьской Революдип завод резиновых технический изделий ил. М. В, Фрунзе 4) УСТРОЙСТВО ДЛЯ ПРОГРАММНОГО УП РАВ Л сНИЯтретий вход которого через дозатор соединен с другим выходом смесителя и сдругим входом клапана 2,Недостатком этого устройства является низкое быстродействие,Пель изобретения - повышение быстродействия устройства,Это досттп ается тем, что оно содержит первый и второй токозадаюшие элементы и первое и второе переключающиереле, обмотки, которых подключены к другому выходу блока управления, первыйтокозадающий элемент соединен со входом реле времени тт через размыкающийконтакт второго переключающего реле совторым токозадающим элементом, которыйподключен к другому входу реле времени,а размыкающий контакт первого переключающего реле соединен со входом релевремени и с первьпа токозадающим элементом,функ каана Изобретение относится к программньЫ устройствам, применяемым для автоматизации массосмесительных агрегатов, например клеемещалок на резино-технических заводах, а также аналогичных производств в химической, пищевой, фармацевтической и других отраслях промышленности.Известно устройство для программного управления массосмесительными агрегатами, содержащее блок дозаторов, коммута10 торы, подключенные к пульту управления, блок контроля и блок задания программы 11.Недостатком этого устройства является сложность и узкая область применения.Наиболее близким по технической сущности к предложенному техническому решению является устройство для программного управления, содержащее последовательно соединенные блок задания програм- мы, блок управления, клапан, смеситель, привод, датчик момента нагрузки привода и реле времени, выход которого подключен ко второму входу блока управления,циональная схема устройства почертеже,3 7504Устройство содержит блок 1 задания программы, блок управления 2, первый токозадающий элемент 3, второй токоэадающий элемент 4, датчик 5 мсмента привода, привод 6, смеситель 7, дозатор 8, клапан 9, первое переключающее реле 10 с размыкающим контактом 11, второе переключающее реле 12 с размыкающим контактом 13, реле времени 14, состоящее из лампового каскада 15, времяэадающего конденсатора 16, резистора 17, переключающего реле 18 с контактами 19, и кнопку 20, замыкающие контакты 21 и 22 переключающих реле 10 и 12 соответственно. 15Устройство работает следующим образом.Запорный клапан 9 управляется блоком управления 2 в соответствии с программой блока 1 и сигналами, получаемыми от р ле времени 14, а ввод растворителя в смеситель производится дозатором 8.Изменение длительности между управляющими импульсами реле времени 14 с учетом нагрузки и под воздействием команд со счетчиков интервалов, счетчиков команд и счетчиков доэ блока управления 2 осуществляется подключением выхода датчика момента нагрузки привода30 5 в разрядную цепь конденсатора 16 через резистор 17, а также через контакты 19, 11, 13, элементы 3 и 4 отрицательного смещения, при этом в начале процесса смешивания конпонентов включен эл 35 мент 3 и отрицательное смешение максимально, что дает отсчет интервалов управляющих импульсов с зависимостью от уровня сигнала с датчика нагрузки. После выдачи первой дозы дозатором 8 контакты 13 переключающего реле 12 деблокируют40/ элемент 4 и отрицательное смещение будет подано через два последовательно соединенных элементов 3 и 4, что обеспечивает удлинение интервалов при первом45 отсчете после залива растворителя в смеситель 7 с сильной зависимостью от превышения нагрузки уровня холостого хода, что имеет место сразу после залива растворителя в смеситель 7, а это обеспечивает компенсацию отклонений времени пол 50 ного поглощения растворителя и образования вязкой массы.При отсчете первого интервала между управляющими импульсами реле времени55 14 срабатывает реле 18, обрывая цепь реле 12, кОторое, в свою очередь, о 1. ключает подачу отрицательного смещения,к отсчет интервалов управляющих импуль 35 фсов идет под воздействием корректирующего воздействия датчика момента нагрузки привода 5.На заключительном этапе, когда отклонение момента нагрузки привода при разработке массы незначительно, по командесчетчика команд блока упоавления 2 сопротивление резистора 17 уменьшается,что сокращает длительность отсчитывае: -мых интервалов, управляющих импульсов,улучшая условия программирования заключительного этапа технологии. Для увеличения четкости работы реле 18 отключает отрицательное смещение на аноде, аподключает положительное, резко увеличивая ток разряда времязадающего конденсатора 16, улучшая тем самым четкостьработы реле 18, которое, срабатывая,создает цепь заряда времязадаюцего конденсатора 16 для отсчета следующегоинтервала времени.Включение реле 10 происходит припуске процесса кнопкой 20, Реле 12включается после выдачи дозы дозатором 8 по окончании первой разработки.Реле 10 и 12, срабатывая, самоблокируются, Отключение реле 10 происходитпо команде счетчика учета доз блока управления 2, а отключение реле 12 происходит при оп:чете первого интервала между управляющими импульсами реле времени 14 после выдачи очередной .дозы доэатором 8,Метку интервалов отсчета на диаграмме элементов регистрации в блоке 2 п(элучают путем подключения фаэосдвигаю щего конденсатора к выходу датчика 5.Использование данного устройства позволяет повысить адаптивность корректировки технологического режима и охвата возможно большего ассортимента беэ пе - реналадки программы, облегчает обслуживание массосмесительных агрегатов, имеет высокую технико-экономическую эффективностькомплексно решать вопросы охраны труда, техники безопасностиэффективности и качества выпускаемой продукции.формула изобретенияУстройство для программного управления, содержащее последовательно соединенные блок задания программы, блок управления, клапан, смаситель, привод, датчик момента нагрузки привода и реле времени, выход которого подключен ко5 7504 второму входу блока управления, третий вход которого через дозатор соединен с другим выходом смесителя и с другим входом клапана, о т л и ч а ю щ е ес я тем, что, с целью повышения быстро-действия устройства, оно содержит первый и второй токозадающие элементы и первое и второе переключающие реле, обмотки которых подключены к другому выходу блока управления, первый токозадаюший эле мент соединен со входом реле времени и через размыкающий контакт второго переключаюшегося реле со вторым токозадаю З 5 6шим элементом, который подключен к друюму входу реле времени, а размькающийконтакт первого переключающего релесоединен со входом реле. времени и с первым токозадающим элементом. Ис точники информации,принятые во внимание при экспертще 1. Авторское свидетельство СССР% 186549, кл. С 05 В 19/00, 1963. 2. Авторское свидетельство СССР Мо 256011, кл, С,-05 В 19/00,1967 (прототип).НИИПИ Заказ 4656 Филиал ППП Пат Тираж 956
